第3节 测量小灯泡的电功率
自主感知:

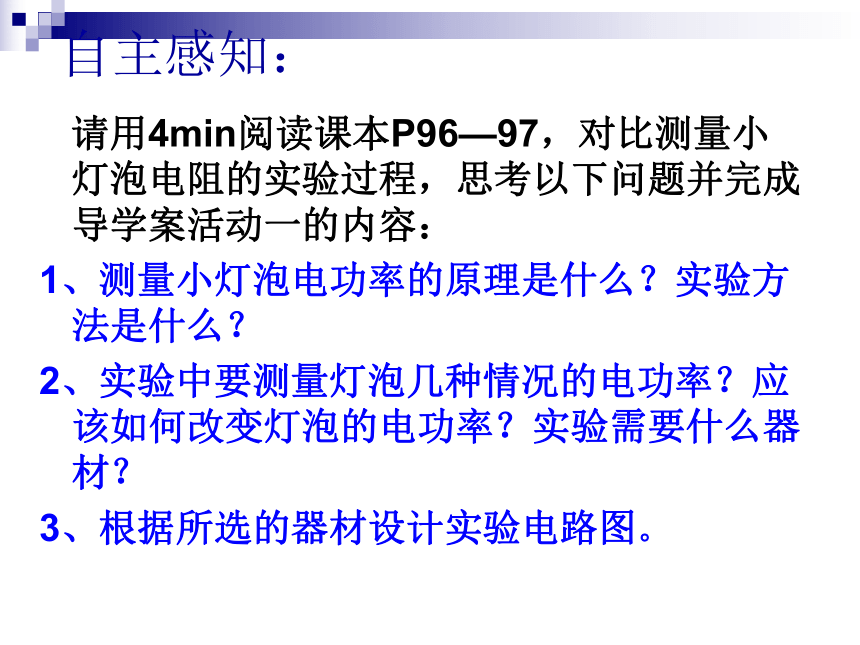

请用4min阅读课本P96—97,对比测量小灯泡电阻的实验过程,思考以下问题并完成导学案活动一的内容:
1、测量小灯泡电功率的原理是什么?实验方法是什么?
2、实验中要测量灯泡几种情况的电功率?应该如何改变灯泡的电功率?实验需要什么器材?
3、根据所选的器材设计实验电路图。
实验原理:
P=UI
实验方法:
伏安法测功率
自学检测:

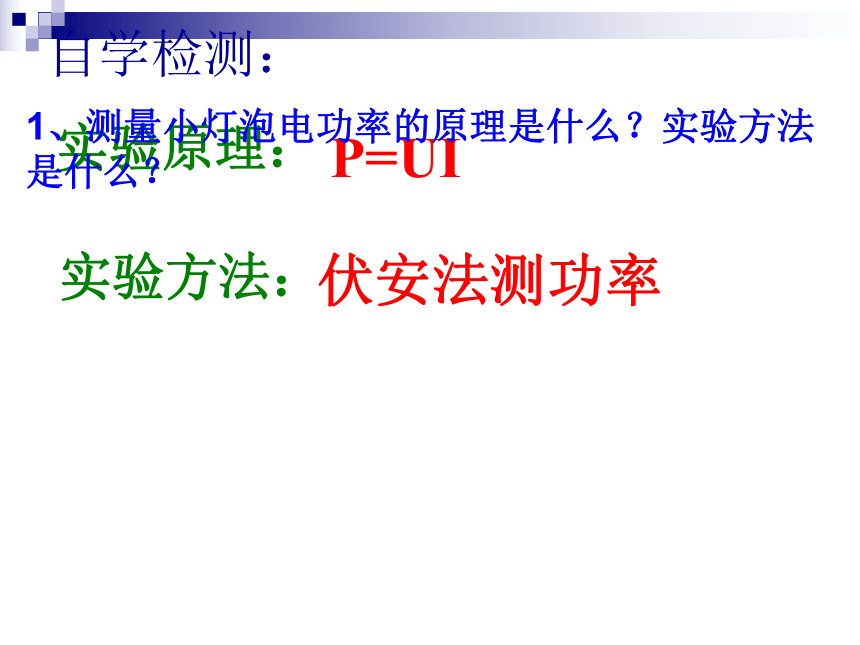

1、测量小灯泡电功率的原理是什么?实验方法是什么?
实验器材:
电源、开关、导线、小灯泡
电压表、电流表、滑动变阻器

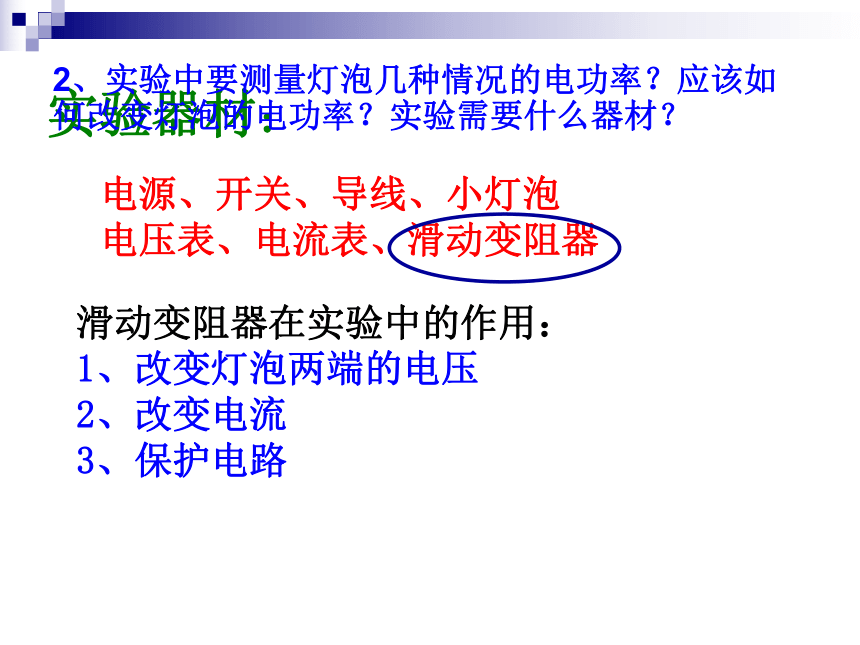

2、实验中要测量灯泡几种情况的电功率?应该如何改变灯泡的电功率?实验需要什么器材?
滑动变阻器在实验中的作用:
1、改变灯泡两端的电压
2、改变电流
3、保护电路

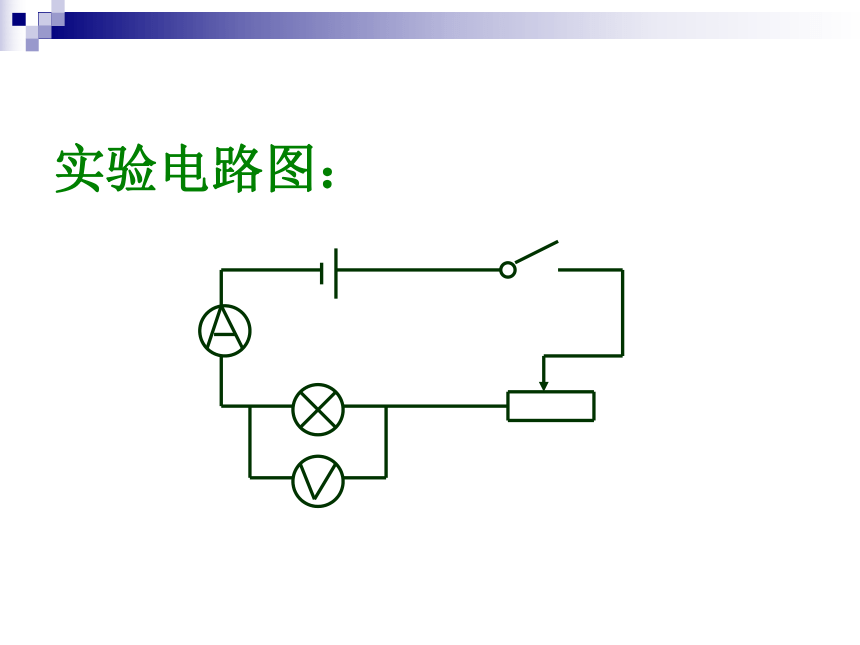

实验电路图:
自主感知:

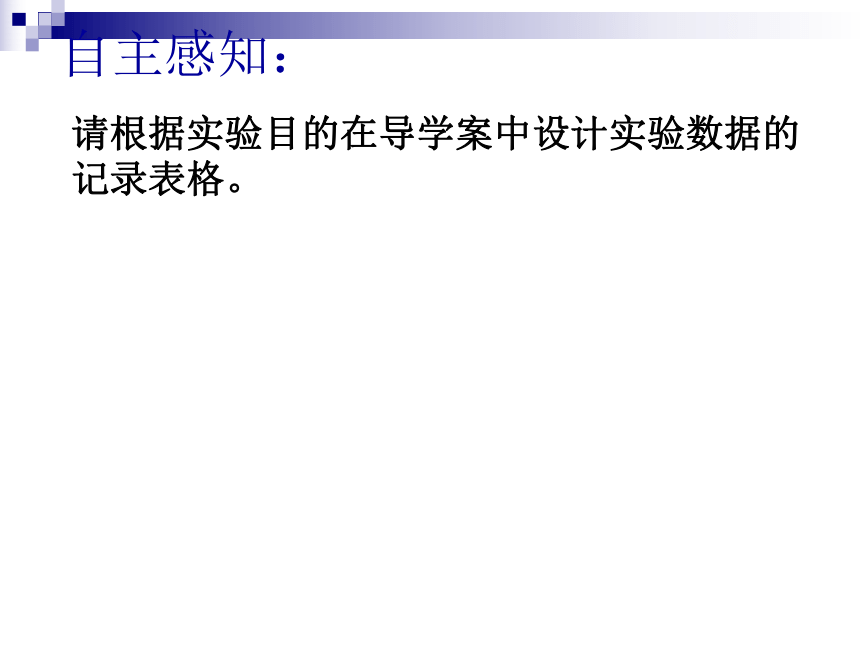

请根据实验目的在导学案中设计实验数据的记录表格。

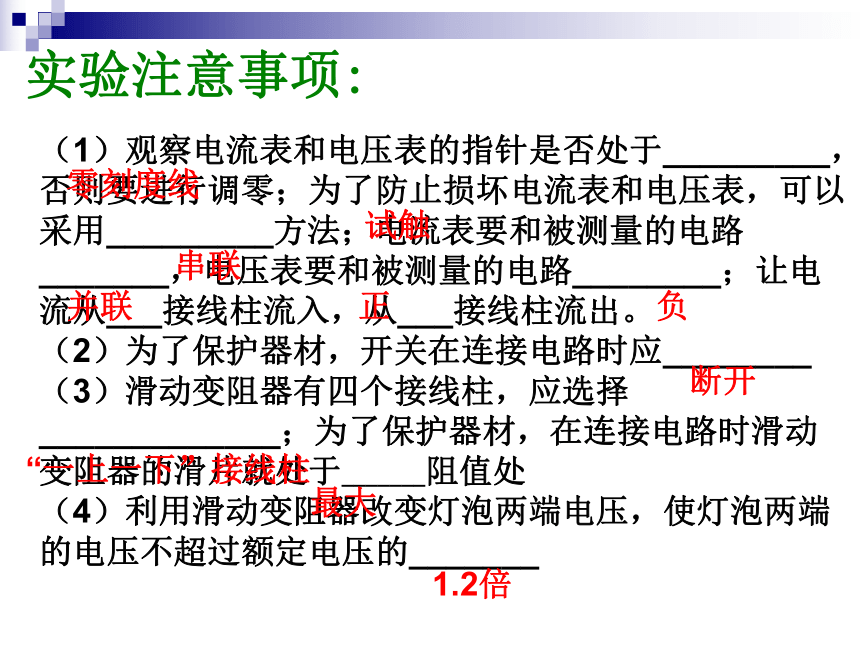

实验注意事项:
(1)观察电流表和电压表的指针是否处于_________,否则要进行调零;为了防止损坏电流表和电压表,可以采用_________方法;电流表要和被测量的电路_______,电压表要和被测量的电路________;让电流从___接线柱流入,从___接线柱流出。
(2)为了保护器材,开关在连接电路时应________
(3)滑动变阻器有四个接线柱,应选择_____________;为了保护器材,在连接电路时滑动变阻器的滑片就处于_______阻值处
(4)利用滑动变阻器改变灯泡两端电压,使灯泡两端的电压不超过额定电压的_______
零刻度线
试触
串联
并联
断开
“一上一下”接线柱
最大
1.2倍
正
负
实验次数 电压U/V 电流I/A 电功率 P/W 小灯泡亮暗程度
实际电压等于额定电压
实际电压小于额定电压
实际电压大于额定电压
U额=______V
2.5
实验数据:
小灯泡两端的实际电压越低,小灯泡的实际功率越____,小灯泡亮度越____,小灯泡的亮度是由小灯泡的实际功率________。
小
暗
决定的
实验结论:
实际功率与额定功率的关系:
当U实= U额
当U实>U额
当U实<U额
则P实=P额
用电器正常工作
注意:一个用电器只有一个额定电压和额定功率(且保持不变),但可有多个实际电压和实际功率。
则P实> P额
用电器容易烧坏
则P实< P额
用电器不能正常工作
思考:
在本实验中进行多次测量,能否将实验中所测的功率值求平均值?
多次测量的目的:测出小灯泡在三种情况下的实际功率,总结实际功率与实际电压的变化关系,寻找小灯泡的发光亮度和实际功率的关系。
不能求平均值,因为灯泡的实际功率是随着实际电压的改变而改变,求平均值没有意义。
进行多次测量的目的是什么?
实验拓展:
小华学完“测量小灯泡的电功率”这节课,想利用这个实验的方法去测量家里的一盏白炽灯的额定功率,请你评价他的想法是否可行?
小组谈论设计出可行的方法来测量家庭电路中一盏白炽灯的功率,并完成导学案中活动二的内容。
自主感知:
用电能表测量用电器的电功率
实验原理:
实验器材:
实验步骤:
P=——
w
t
电能表、秒表、被测用电器、
1、断开其他用电器,将被测用电器______接入家庭电路中;
2、在该用电器工作的情况下利用秒表计时1min,数出电能表在这1min内____________。
指示灯闪烁的次数n
单独
实验数据:
实验
次数 电能表指示灯闪烁的次数
N(imp) 灯泡消耗的电能
W(kw·h) 通电时间
t(min) 水壶的实际功率
P(kw)
1
2
3
(2015 兰州)某实验小组做“测量小灯泡电功率”的实验电路如图甲所示。已知电源电压为3V,小灯泡的额定电压为2.5V。
(1)闭合开关前,滑动变阻器的滑片P应置于________端(选填“A”或“B”),目的是________。
(2)实验中,闭合开关,如果小灯泡与灯座接触不良,则会看到电压表________示数,电流表________示数。(均选填“有”或“无”)
(3)排除电路故障后,闭合开关,移动滑片P到某位置时,电压表的示数为2.2 V,若想测量小灯泡的额定功率,应将滑片P向________(选填“A”或“B”)端移动,使电压表的示数为________V,这时电流表的示数如图乙所示,读数为________A,则小灯泡的额定功率为________W。
乙
甲
P
A
B
A
保护电路
有
无
B
3
0.32
0.8
