立体图形与平面图形课件

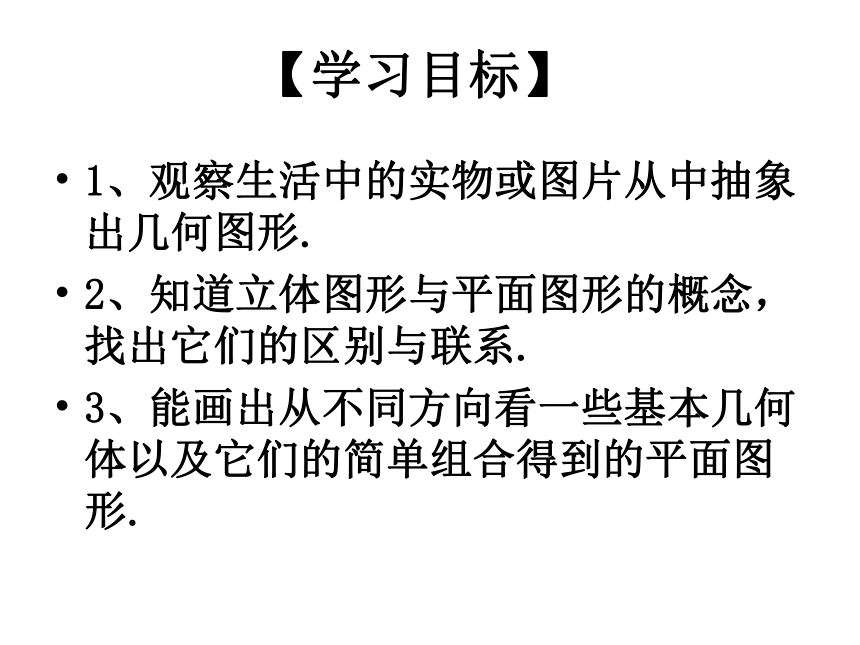

课件38张PPT。第四章 几何图形初步4.1立体图形和平面图形【学习目标】1、观察生活中的实物或图片从中抽象 出几何图形.
2、知道立体图形与平面图形的概念，找出它们的区别与联系.

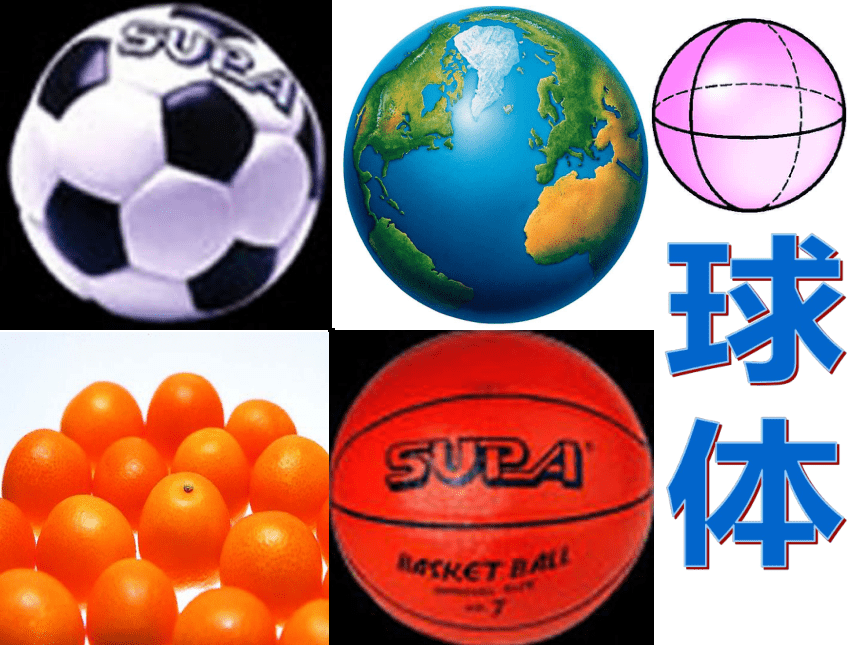

3、能画出从不同方向看一些基本几何体以及它们的简单组合得到的平面图形. 现实世界中有形态各异、丰富多彩的图形，千姿百态的图形美化了我们的生活空间.几何------研究图形的形状、大小和位置关系的一门学科.球

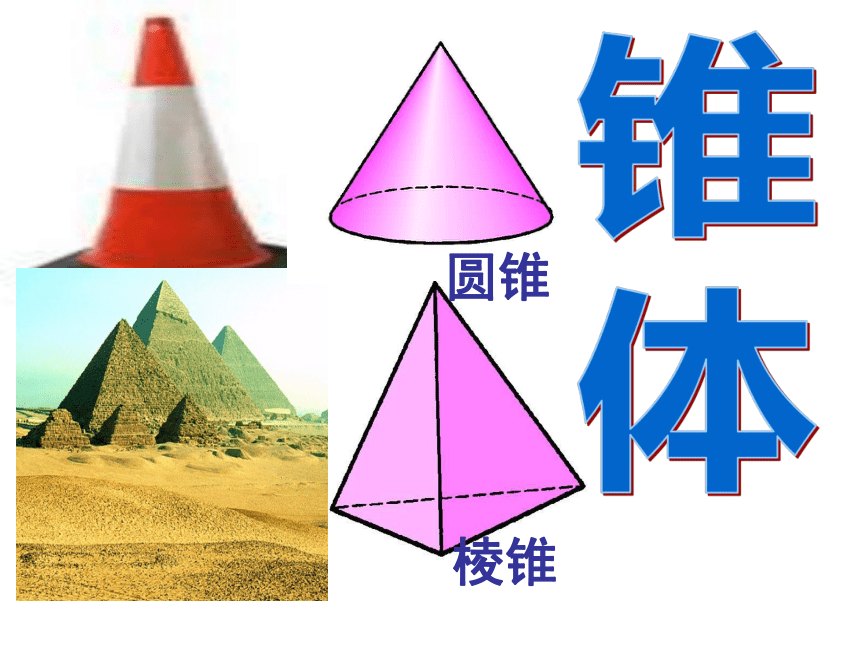

体棱锥圆锥锥

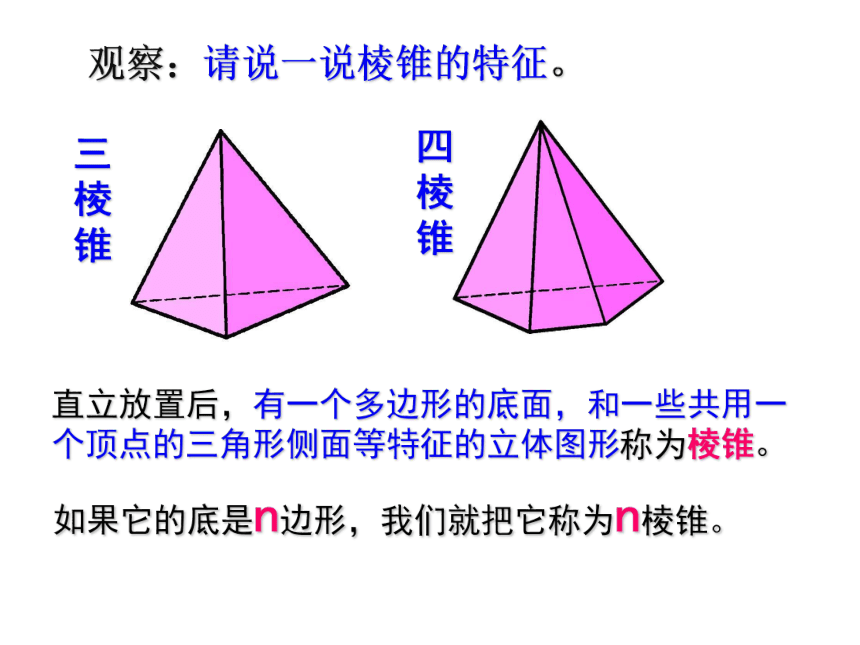

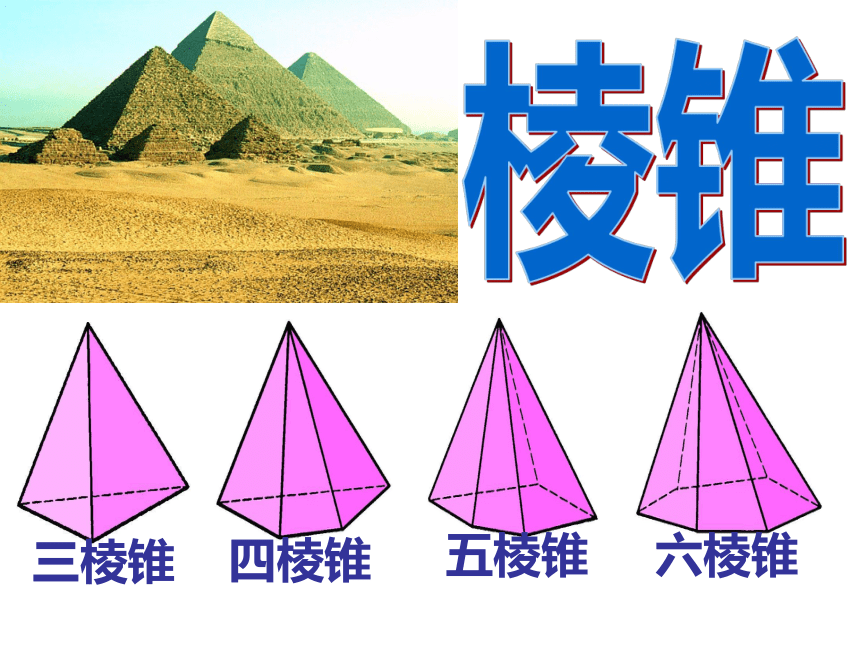

体圆锥棱锥三棱锥四棱锥五棱锥六棱锥观察：请说一说棱锥的特征。直立放置后，有一个多边形的底面，和一些共用一个顶点的三角形侧面等特征的立体图形称为棱锥。三棱锥四棱锥如果它的底是n边形，我们就把它称为n棱锥。柱

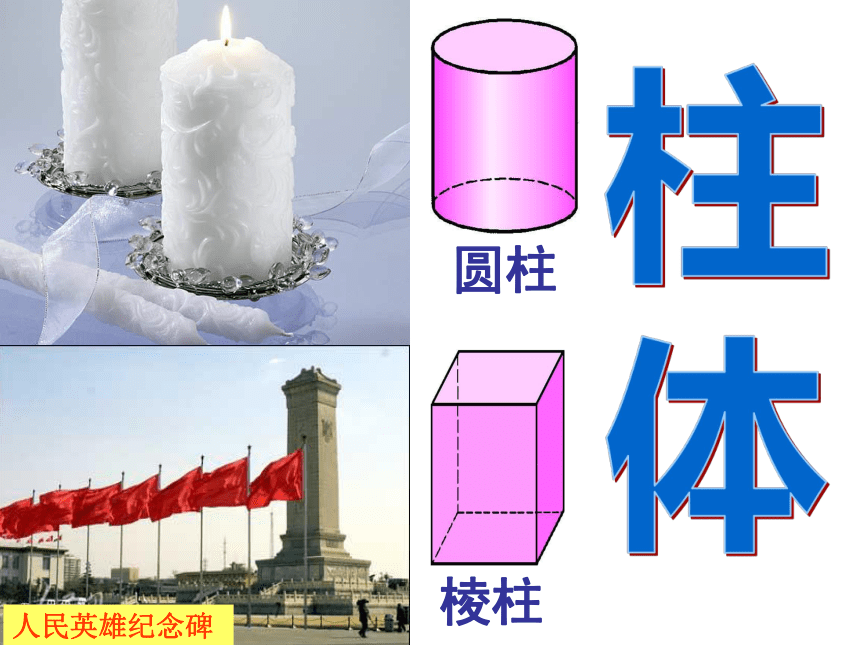

体棱柱圆柱人民英雄纪念碑圆
柱人民英雄纪念碑棱柱三棱柱五棱柱四棱柱正方体长方体六棱柱观察：请说一说棱柱的特征。直立放置后，具有:上下两个面大小、形状都相同，各侧面都是长方形等特征的立体图形称为棱柱。如果它的底是n边形，我们就把它称为n棱柱。三棱柱六棱柱感受一下棱柱和棱锥:三棱柱四棱锥六棱柱圆锥球体圆柱长方体正方体三棱柱 由下列实物能想象出你熟悉的几何体吗？三棱锥四棱锥五棱锥六棱锥三棱柱五棱柱四棱柱六棱柱看一看，比一比圆柱圆锥球体正方体长方体圆柱体球体圆锥体三棱柱 立体图形三棱锥各部分不都在同一平面内 练一练：图中实物的形状对应哪些立体图形？把相应的实物与图形用线连接起来.正方体 球 　六棱柱 圆锥 长方体　　 四棱锥平面图形三角形圆平行四边形线段梯形长方形各部分都在同一平面内 立体图形与平面图形是两类不同的几何图形，但它们是互相联系的.立体图形中某些部分是平面图形. 对于一些立体图形的问题，常把它们转化为平面图形来研究.从不同方向看立体图形，往往会得到不同形状的平面图形.主视图左视图俯视图正方体主视图左视图俯视图圆柱四棱锥主视图左视图俯视图从上面看从左面看从正面看从正面看从左面看从上面看 练一练：分别从正面、左面、上面观察下面的立体图
形，各能得到什么平面图形？如图，桌上放着一摞书和一个茶杯，下面A、B、C、D、E这五幅图分别是从什么地方看到的？ 如图，右面三幅图分别是从哪个方向看
这个棱柱得到的？ 上面 　正面左面 如图是由9个正方体组成的立体图形，分别从正面、左面、上面观察这个图形，各能得到什么平面图形？ 分别从正面、左面、上面看一个由若干个正方体组成的立体图形,得到的平面图形如下图所示，你能搭出这个立体图形吗？动手试试看！正面左面上面说说你的收获…… 将正方体的表面沿棱适当剪开，观察它的展开图是怎样的，然后画出示意图.作业：探究正方体的展开图 一四一型二三一型二二二型三三型无“田”和“凹”字形谢谢大家
