人教版八年级物理上册第五章《透镜及其应用》单元测试题及答案

人教版八年级物理上册
第五章《透镜及其应用》单元测试题
（全卷满分100，时间60分钟）
一、选择题（每小题3分，共36分）
1.下列说法中不正确的是（ ）
A.穿衣镜成正立等大的虚像 B.照相机成倒立缩小的实像
C.汽车观后镜成正立缩小实像 D.幻灯机成倒立放大实像
2.人们主要利用其折射来改变光路的光学仪器有（ ）
A.平面镜、凸面镜、凹面镜 B.平面镜、凸透镜、凹透镜
C.凸透镜、凸面镜 D.凹透镜、凸透镜
3.放映幻灯片时，相对于幻灯片，在银幕上得到的是（ ）
A.倒立缩小的实像 B.正立放大的虚像
C.正立放大的实像 D.倒立放大的实像
4.物体放在透镜前某一位置时，在透镜的另一侧离透镜10cm处的光屏上成倒立缩小的像，当物体移至透镜前20cm处时，所成的像是（ ）
A.正立放大的实像 B.正立等大的实像
C.倒立缩小的实像 D.倒立放大的实像
5.关于透镜应用，下列说法正确的是（ ）
A.近视眼镜利用了凸透镜对光线的会聚作用
B.照相时，被拍景物到镜头的距离应大于二倍焦距
C.较小的文字通过投影仪可在屏幕上成正立放大的实像
D.用显微镜观察物体，物体到物镜的距离应大于二倍焦距
6.物体从距凸透镜2倍焦距处向1倍焦距处移动的过程中，像的变化情况为（ ）
A.正立的实像且逐渐变大 B.正立的虚像且逐渐变小
C.倒立的实像且逐渐变大 D.倒立的实像且逐渐变小
7.把图中的凸透镜看作眼睛的晶状体，光屏看做是眼睛的视网膜。给凸透镜“戴”上近视眼镜，使烛焰在“视网膜”上成一清晰的像。若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和凸透镜位置不变的条件下，应将光屏（ ）

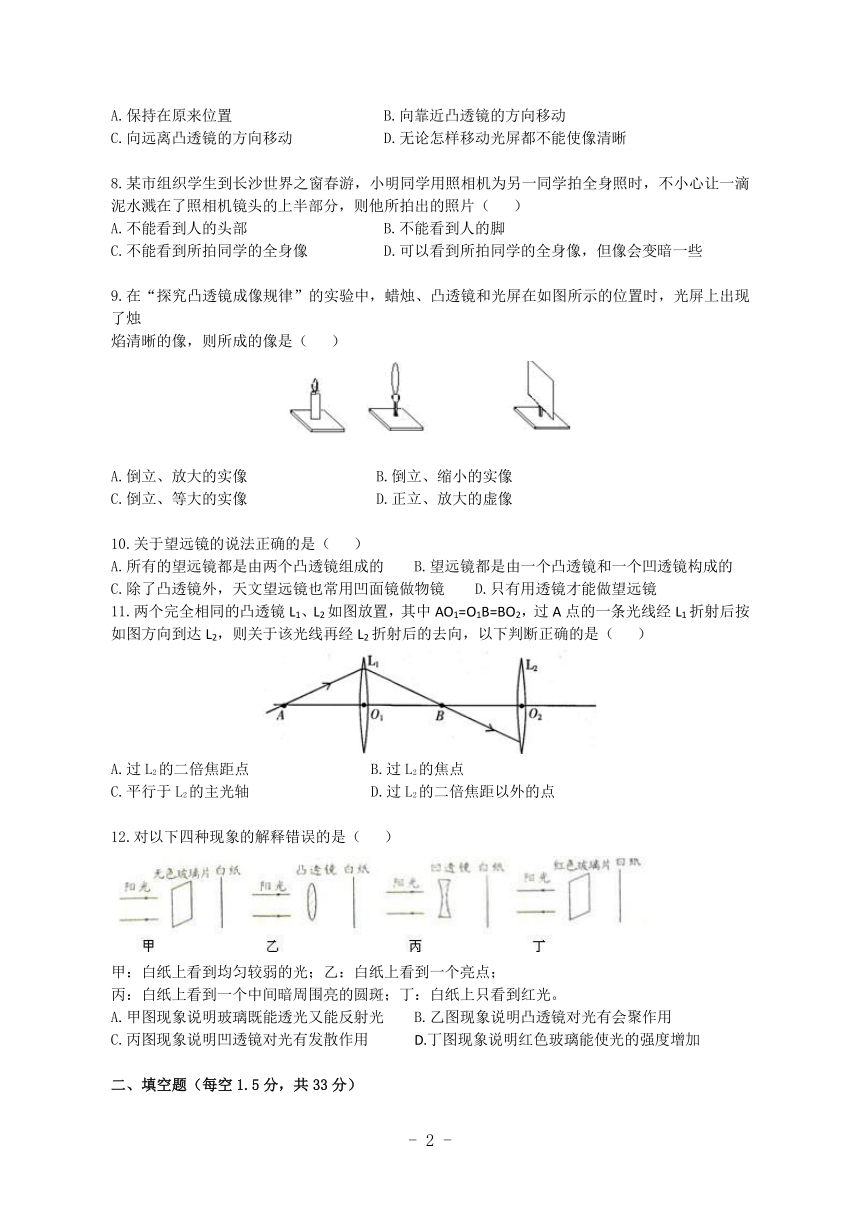

A.保持在原来位置 B.向靠近凸透镜的方向移动
C.向远离凸透镜的方向移动 D.无论怎样移动光屏都不能使像清晰
8.某市组织学生到长沙世界之窗春游，小明同学用照相机为另一同学拍全身照时，不小心让一滴泥水溅在了照相机镜头的上半部分，则他所拍出的照片（ ）
A.不能看到人的头部 B.不能看到人的脚
C.不能看到所拍同学的全身像 D.可以看到所拍同学的全身像，但像会变暗一些
9.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在如图所示的位置时，光屏上出现了烛
焰清晰的像，则所成的像是（ ）
A.倒立、放大的实像 B.倒立、缩小的实像
C.倒立、等大的实像 D.正立、放大的虚像
10.关于望远镜的说法正确的是（ ）
A.所有的望远镜都是由两个凸透镜组成的 B.望远镜都是由一个凸透镜和一个凹透镜构成的
C.除了凸透镜外，天文望远镜也常用凹面镜做物镜 D.只有用透镜才能做望远镜
11.两个完全相同的凸透镜L1、L2如图放置，其中AO1=O1B=BO2，过A点的一条光线经L1折射后按如图方向到达L2，则关于该光线再经L2折射后的去向，以下判断正确的是（ ）
A.过L2的二倍焦距点 B.过L2的焦点
C.平行于L2的主光轴 D.过L2的二倍焦距以外的点
12.对以下四种现象的解释错误的是（ ）
甲：白纸上看到均匀较弱的光；乙：白纸上看到一个亮点；
丙：白纸上看到一个中间暗周围亮的圆斑；丁：白纸上只看到红光。
A.甲图现象说明玻璃既能透光又能反射光 B.乙图现象说明凸透镜对光有会聚作用
C.丙图现象说明凹透镜对光有发散作用 D.丁图现象说明红色玻璃能使光的强度增加
二、填空题（每空1.5分，共33分）

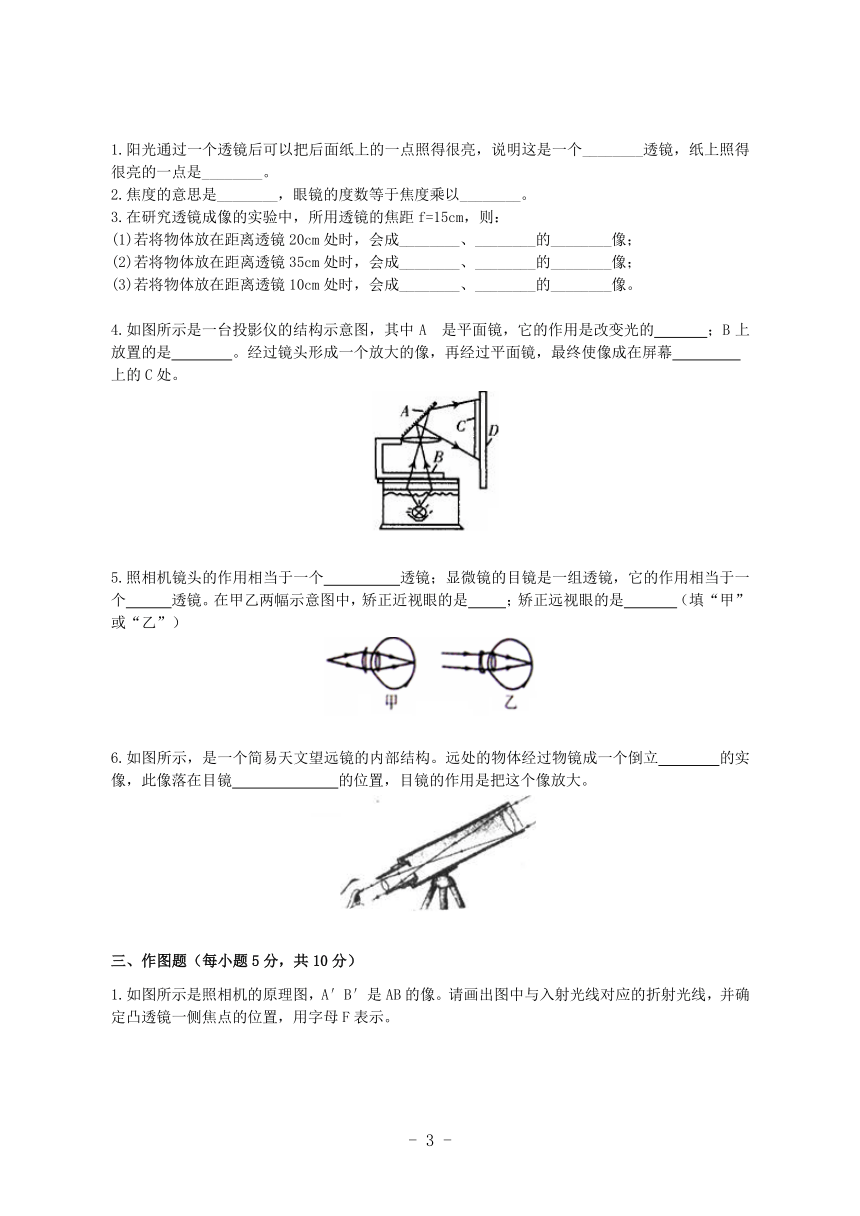

1.阳光通过一个透镜后可以把后面纸上的一点照得很亮，说明这是一个________透镜，纸上照得很亮的一点是________。
2.焦度的意思是________，眼镜的度数等于焦度乘以________。
3.在研究透镜成像的实验中，所用透镜的焦距f=15cm，则：
(1)若将物体放在距离透镜20cm处时，会成________、________的________像；
(2)若将物体放在距离透镜35cm处时，会成________、________的________像；
(3)若将物体放在距离透镜10cm处时，会成________、________的________像。
4.如图所示是一台投影仪的结构示意图，其中A 是平面镜，它的作用是改变光的 ；B上放置的是 。经过镜头形成一个放大的像，再经过平面镜，最终使像成在屏幕
上的C处。
5.照相机镜头的作用相当于一个 透镜；显微镜的目镜是一组透镜，它的作用相当于一个 透镜。在甲乙两幅示意图中，矫正近视眼的是 ；矫正远视眼的是 （填“甲”或“乙”）
6.如图所示，是一个简易天文望远镜的内部结构。远处的物体经过物镜成一个倒立 的实像，此像落在目镜 的位置，目镜的作用是把这个像放大。
三、作图题（每小题5分，共10分）
1.如图所示是照相机的原理图，A′B′是AB的像。请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。
2.如图所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出。
四、实验探究题（共21分）
1.（9分）有一个不知焦距的凸透镜，试粗略测出它的焦距(至少用两种方法)
2.（12分）某同学在做“研究凸透镜成像规律”的实验中，实验器材的位置如图所示，此时在光屏上出现了一个与烛焰大小基本相等的清晰的像，则：
(1)该实验所用凸透镜的焦距大约为 。
(2)若保持蜡烛的位置不变，将凸透镜调至A点时，移动光屏，光屏上又一次出现了一个清晰的像，那么这个像的性质是 。
(3)仍保持蜡烛的位置不变，将透镜调至B点时，移动光屏，若光屏上再一次出现了一个清晰的像，那么这个像一定是 。
(4)若在此时，用不透明的纸将透镜的上半部分遮住，那么光屏上出现的像与未遮前比较有何变化 。
(5)如果该同学继续移动透镜至C点时，移动光屏，在光屏上将 (填“能”或“不能”)得到像，因为此时成的是 像。
参考答案
一、选择题（每小题3分，共36分）
1.C 2.D 3.D 4.C 5.B 6.C
7.B 8.D 9.A 10.C 11.A 12.D
二、填空题（每空1.5分，共33分）
1. 凸；焦点
2. 焦距的倒数；100
3. (1)倒立；放大；实；(2)倒立；缩小；实；(3)正立；放大；虚
4. 传播方向、投影片、D
5. 凸；凸；乙；甲
6. 缩小；一倍焦距以内
三、作图题（每小题5分，共10分）
1.从物体A点发出的光线经凸透镜折射后过像点A′点，画出折射光线；因为平行于主光轴的光线经凸透镜折射后过焦点，所以折射光线与主光轴的交点为凸透镜的焦点，标出符号F，如图：
2.连接A′A并延长与主光轴相交于一点，该点是凸透镜的光心O，过光心O做一个凸透镜；由A点向凸透镜作平行于主光轴的光线AC，连接A′C并延长交主光轴与一点F，F是凸透镜的焦点。如图：
四、实验探究题（共21分）
1.采用平行光聚焦法和两倍焦距法。
方法（一）：找一张白纸和一把刻度尺，在太阳光下，移动凸透镜到白纸的距离，在白纸上得到一个最小最亮的光点，用刻度尺测出白纸到凸透镜的距离就是该凸透镜的焦距。
方法（二）：需要一根蜡烛、凸透镜、光屏及光具座，将蜡烛点燃，将这三者都依次放在光具座上，且使烛焰、凸透镜和光屏三者的中心放在同一高度上，然后移动蜡烛及光屏，直到在光屏上成等大、倒立的烛焰的像时，这时测量蜡烛到凸透镜的距离，然后再除以2，即为凸透镜的焦距。
2.(1)15厘米 (2)倒立、缩小的实像
(3)倒立、放大的实像 (4)像将比未遮住前变暗了 (5)不能；虚
解：（1）根据凸透镜成像规律可知，当物距等于2倍焦距的时候成等大、倒立的实像，所以此时的物距等于2倍焦距，物距是30cm，焦距是15cm。
（2）当透镜移动到A时，物距大于2倍焦距，移动光屏可以承接到，倒立、缩小的实像。
（3）当透镜移动到B点时，物距小于2倍焦距，大于1倍焦距，移动光屏可以承接到，倒立、放大的实像。
（4）凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的上半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过下半部分凸透镜而会聚成像，因此，像与原来相同；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱。
（5）当透镜移动到C时，物距小于1倍焦距，成正立、放大的虚像，虚像不能用光屏承接，所以在光屏上看不到物体的像。
