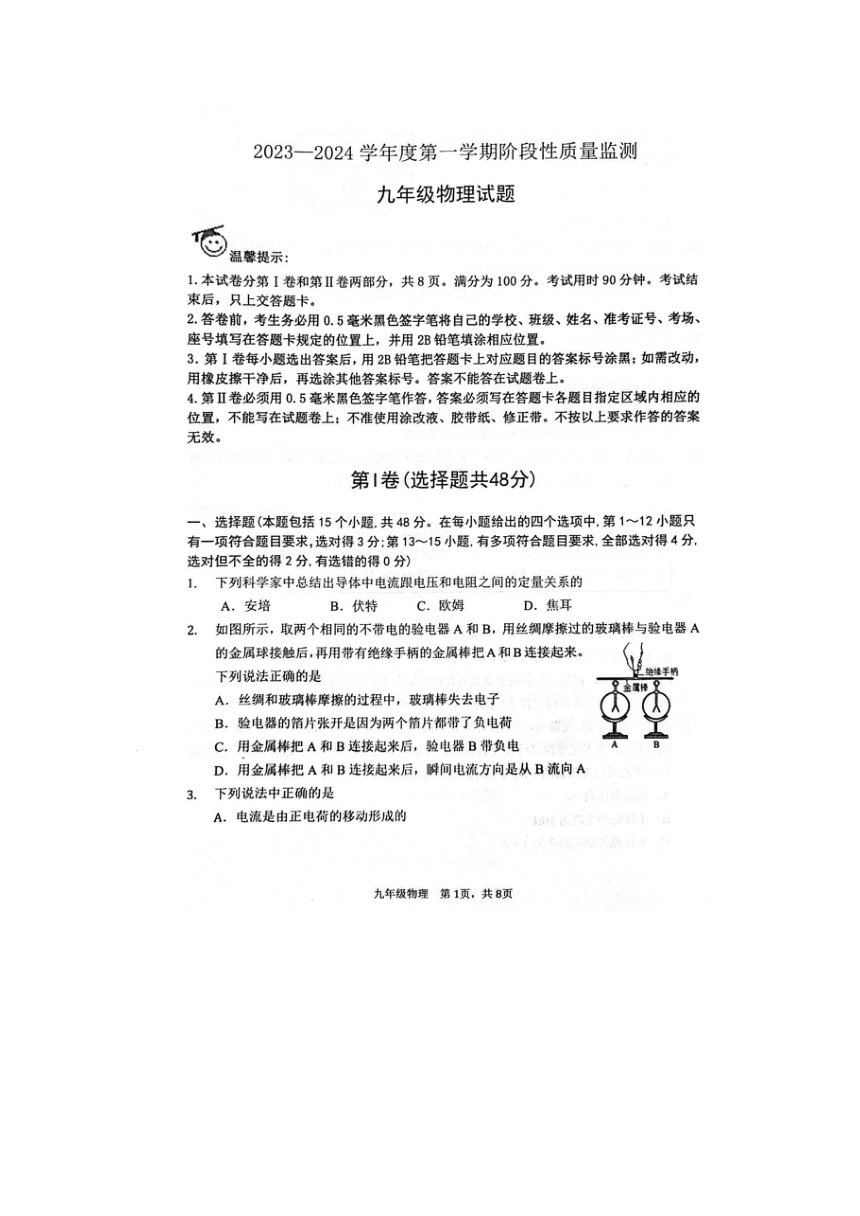

山东省滨州市阳信县2023-2024学年九年级上学期11月期中物理试题（图片版 含答案）

2023—2024学年度第一学期阶段性质量监测
九年级物理试题参考答案
一、选择题
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
答案 C A C A D C B C D C C A AC ABD ABD
二、填空题 （每空1分，共6分）

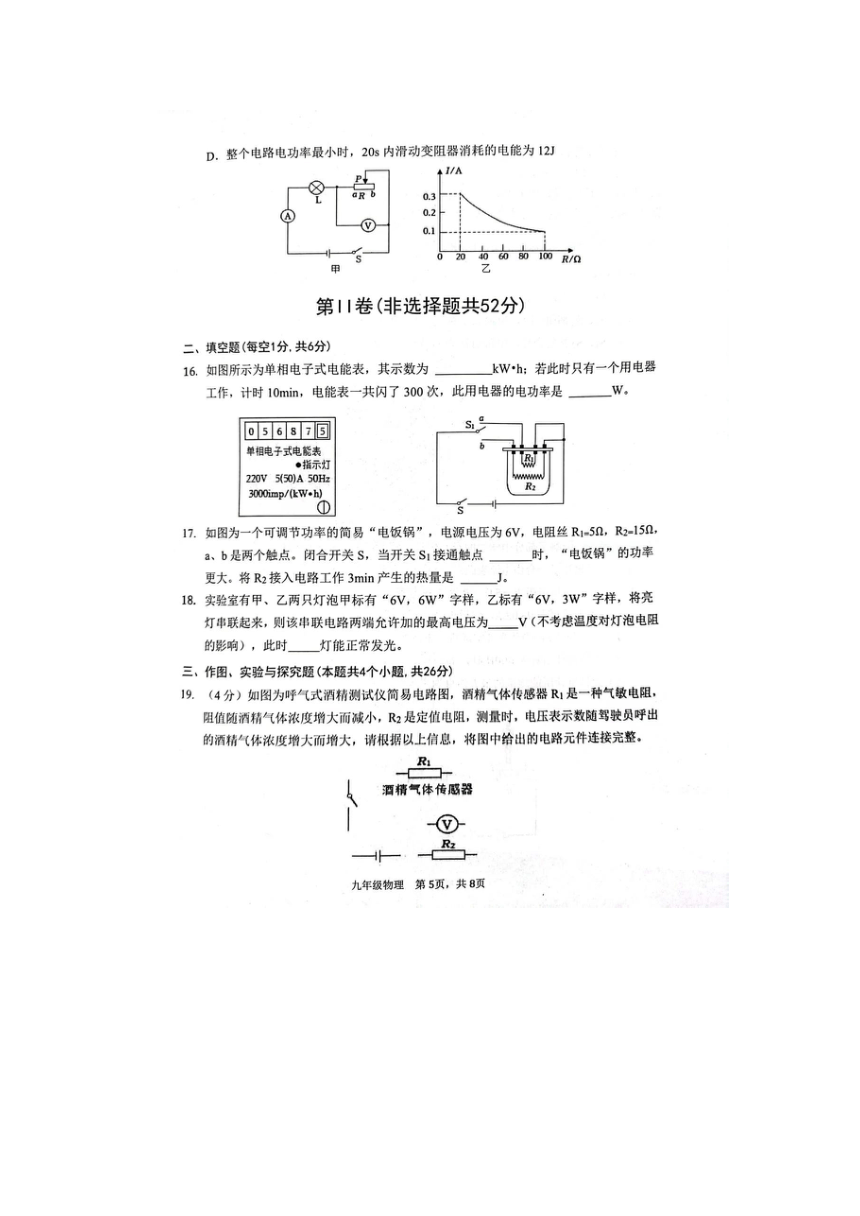

16. 5687.5 600 17. a 432 18. 9 乙
三、作图与实验探究题
19．（4分）参考答案：
20.（6分）（1）不同；（2）1.9； （3）不能；电压表正负接线柱会接反了；
（4）只做了一次实验，结论具有偶然性；（5）灯泡L1断路。
21．（8分）(1)断开 （2）电压 控制变量法; （3）将电流表调零（4）右；2
（5）在电压一定时，通过导体的电流与导体的电阻成反比 （6）C
（8分）（1） （2）电压表 1.8 B （3） 10
（4） 0.625 （5）调节滑片位于最右端时
四、综合应用题（每小题10分，共20分）
23.解：（1）当S1、S2都断开时，R1与R2串联，电流表测电路中的电流，
由I＝可得，电源的电压：
U＝I（R1+R2）＝0.3A×（20Ω+20Ω）＝12V； .................3分
当S1、S2都闭合时，R1与R3并联，电流表测干路电流，
则干路电流表的示数：................4分
当S1、S2都闭合时，
电路消耗的总功率：P＝UI′＝12V×1.8A＝21.6W。 ..............................3分
答：（1）电源电压为12V； （2）S1、S2都闭合时，电流表示数是1.8A；
（3）S1、S2都闭合时，电路消耗的总功率是21.6W。
24.解： （1）由图甲可知，闭合开关S，定值电阻R0与压敏电阻R串联，由图乙可知当体重计空载时，R=45，I=0.12A，则电源电压为
..............................3分
（2）由题图乙可知，当体重计示数为600N时，压敏电阻的阻值R'=15Ω，此时电路中电流为
定值电阻R0消耗的功率为
.................4分
（3）已知电流表量程为0~0.6A，当电路中的电流最大为Imax=0.6A时，体重计测量最大体重，此时压敏电阻的阻值为
由题图乙可知，所能测量的最大体重为1200N。 .................3分
答：（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为6V；
（2）当体重计示数为600N时，R0消耗的电功率为0.45W；
（3）此体重计所能测量的最大体重为1200N。
