18.2 电功率 同步练习 （word版有答案）

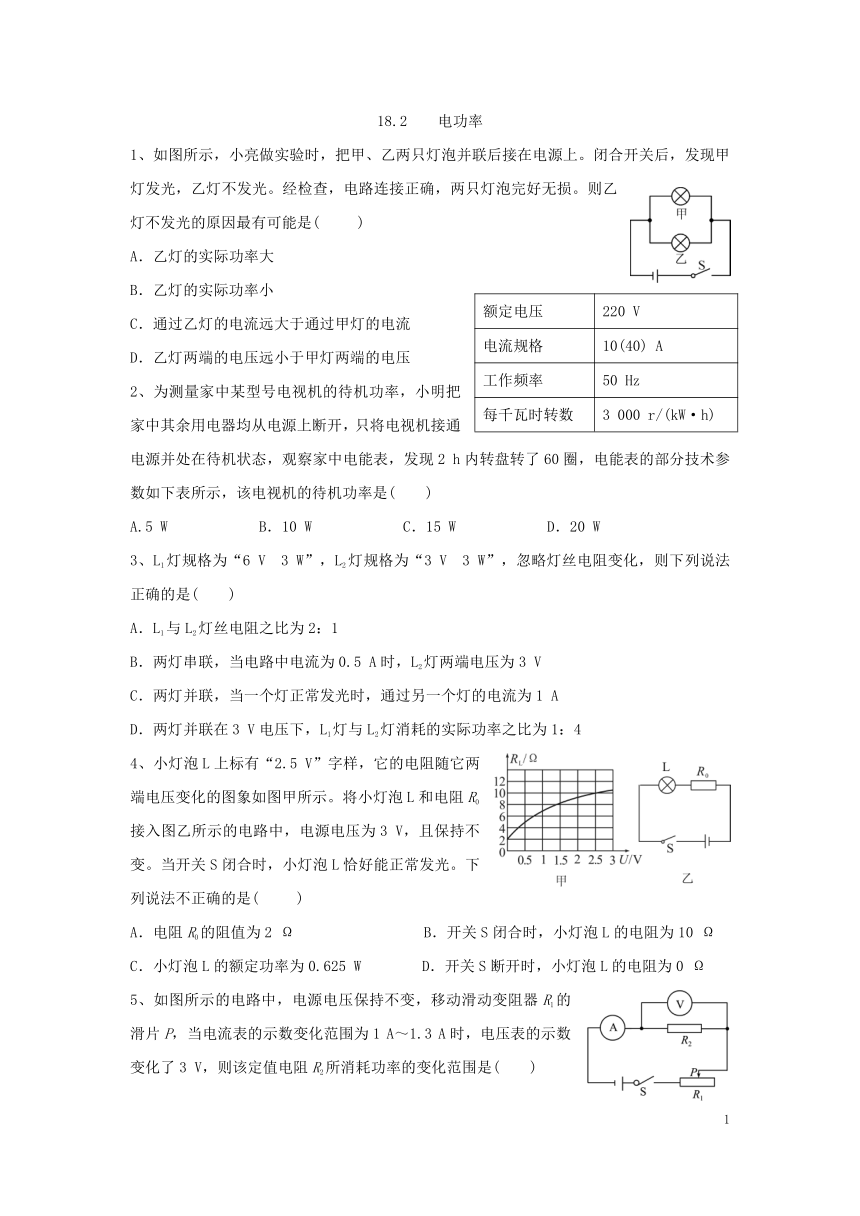

18.2 电功率
1、如图所示，小亮做实验时，把甲、乙两只灯泡并联后接在电源上。闭合开关后，发现甲灯发光，乙灯不发光。经检查，电路连接正确，两只灯泡完好无损。则乙灯不发光的原因最有可能是(　 )
A．乙灯的实际功率大
额定电压 220 V
电流规格 10(40) A
工作频率 50 Hz
每千瓦时转数 3 000 r/(kW·h)
B．乙灯的实际功率小
C．通过乙灯的电流远大于通过甲灯的电流
D．乙灯两端的电压远小于甲灯两端的电压
2、为测量家中某型号电视机的待机功率，小明把家中其余用电器均从电源上断开，只将电视机接通电源并处在待机状态，观察家中电能表，发现2 h内转盘转了60圈，电能表的部分技术参数如下表所示，该电视机的待机功率是(　　)
A.5 W B．10 W C．15 W D．20 W
3、L1灯规格为“6 V　3 W”，L2灯规格为“3 V　3 W”，忽略灯丝电阻变化，则下列说法正确的是(　　)
A．L1与L2灯丝电阻之比为2：1
B．两灯串联，当电路中电流为0.5 A时，L2灯两端电压为3 V
C．两灯并联，当一个灯正常发光时，通过另一个灯的电流为1 A
D．两灯并联在3 V电压下，L1灯与L2灯消耗的实际功率之比为1：4
4、小灯泡L上标有“2.5 V”字样，它的电阻随它两端电压变化的图象如图甲所示。将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为3 V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法不正确的是(　 　)
A．电阻R0的阻值为2 Ω B．开关S闭合时，小灯泡L的电阻为10 Ω
C．小灯泡L的额定功率为0.625 W D．开关S断开时，小灯泡L的电阻为0 Ω
5、如图所示的电路中，电源电压保持不变，移动滑动变阻器R1的滑片P，当电流表的示数变化范围为1 A～1.3 A时，电压表的示数变化了3 V，则该定值电阻R2所消耗功率的变化范围是(　　)
A．3～3.9 W B．3～5.07 W
C．3.9～10 W D．10～16.9 W
6、如图所示，电源电压为12 V，R0＝60 Ω，滑动变阻器的规格为“50 Ω　2 A”，电流表的量程为“0～0.6 A”，小灯泡上标有“6 V　3 W”字样．不考虑灯丝电阻变化，并保证电路安全．则(　　)
A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是8 Ω～50 Ω
B．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25 W～3 W
C．S、S1、S2都闭合，电路消耗的总功率最小值为2.4 W
D．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30 Ω
7、如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙，R0为定值电阻，下列有关分析中正确的是（ ）
A．电流表示数显示身高，身高越高示数越大
B．电压表示数显示身高，身高越高示数越大
C．身高越高，R消耗的电功率越小
D．身高越高，电路消耗的总功率越大
8、（多选）如图甲电路，电源电压不变。闭合开关S，当滑动变阻器R2的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图像如图乙。下列判断中正确的是（ ）
A．滑动变阻器R2的最大阻值为30Ω
B．滑片移动过程中，电压表V1示数
与电流表A示数的比值变大
C．滑片移动过程中，电阻R1的最小电功率为2.7W
D．P从a端滑到b端，电路消耗的总功率变化了10.8W
9、（多选）如图所示电源电压不变，当开关S2闭合，S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A，则下列说法中正确的是（　　）
A．电压表示数仍为9V B．R1的阻值为18Ω
C．R2的阻值为45Ω D．R2消耗的功率为6.75W
10、甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（　　）
A．两灯均正常发光时，乙灯消耗的电能较多
B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
C．两灯串联在220伏的电路中，甲灯比乙灯亮
D．将乙灯接入110伏电路中，它的实际功率为50瓦
11、李芳家的电能表上标着李芳家的电能表上标着“3000revs/（kW h）”。她用这个电能表来测量某用电器的功率：她把家中的其他用电器都与电源断开，仅让这个用电器工作，1min内电能表的转盘转了45转，消耗的电能是　 　，该用电器的额定功率是　 　。
12、甲灯、乙灯分别标有“8V 2W”和“8V 4W”字样，　 　（选填“甲”或“乙”）灯的电阻大一些，若将两灯并联接在8V的电路中，电路消耗的总功率为　 　W。
13、如图所示，假设以电压恒为36V的电源向距离40km外、规格为“12V 18W”的灯泡供电，每千米输电导线的电阻是0.2Ω，电源输出的电流为1.5A，则电源输出的电功率是　 　，输电线上损失的电压是　 　，灯泡获得的电功率是　 　。
14、图甲是通过灯泡L的电流跟其两端电压关系的图象。现将L与阻值为10Ω的电阻R连入图乙所示电路。闭合开关S，L的实际功率为1.8W．则电源电压是　 　V，此时通过R的电流是　 　A。
15、如图所示，图甲是标有“3.8V1.2W”的小灯泡L电流随着它的两端电压的变化关系图象，将此灯泡接入图乙所示的电路中，闭合开关S后，小灯泡的实际功率为0.5W，将变阻器滑片P移至变阻器中点，再闭合开关S1后，电流表示数变化了0.16A，则此时变阻器R接入电路的阻值为　 　Ω；在开关S、S1均闭合情况下，合理控制变阻器R的阻值，此时电路消耗的最小总功率为　 　W．
16、如图所示，电源两端电压为12V并保持不变，电阻R1的阻值为4Ω，当开关S闭合时，电压表示数为8V，求：
（1）电阻R2的阻值；
（2）电阻R1消耗的电功率P1。
17、如图所示电路，电源两端电压在220V～240V之间波动，新型电子器件的阻值能够随着电压变化而自动改变，灯泡L只能在220V、1A的条件下工作。由于这种新型电子器件的作用，保证了灯泡始终能够正常工作。求：当电源两端的电压在220V～240V之间波动时，新型电子器件的阻值变化范围。
18、如图，电源电压为6V且保持不变，灯泡L标有“6V6W”，滑动变阻器R1标有“10V1A”，定值电阻R2的阻值为5Ω，不考虑灯泡电阻变化。求：（1）小灯泡的电阻；（2）小灯泡正常工作1min消耗的电能；（3）只闭合S1，移动滑片P，使滑动变阻器接入电路的阻值为4Ω，求此时小灯泡L的电流；（4）S1、S2、S3都闭合时，整个电路允许消耗的最大功率。
答案
1、B 2、B 3、D 4、D 5、D 6、D
7、B 8、AD 9、ABD 10、C
11、0.015kW h 900W
12、甲 6
13、54W 24V 18W
14、6 0.6
15、12.5 0.66
16、8Ω 4W
17、当电源两端的电压在220V～240V之间波动时，新型电子器件的阻值变化范围为0～20Ω。
18、（1）6Ω （2）360J （3）4Ω 0.6A （4）13.2W
