第四章 电路探秘 单元测试（含解析）

第四单元测试卷
本试卷共 100 分，考试时间 60 分钟。
注意事项：
1、答第 I 卷前， 考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2、选出答案后， 用 2B 铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净
后，再填涂其它答案，不能答在试卷上。
一 、选择题（本题共 14 个小题； 每小题 3 分，共 42 分。在每小题给出的四个选项中，只有一 项是正确的）
1.如图是科学史上著名的富兰克林风筝实验，该实验的真实性备受近代科学爱好者的争议， 以
下四位同学关于风筝实验的思考违背科学原理的是( )
第 1 页（共 19 页）
A. B. C. D. 2. A. B. C. D. 3. (
A. B. C.
D.
4.
同一片云层一般只带一种电荷，根本不存在放电现象
富兰克林使用的风筝线是绝缘体， 所以该实验无法成功
因为有雨水打在风筝线上，风筝线导电是有可能实现的
如果该实验成功了， 上千万伏的电压有可能把富兰克林电死
关于摩擦起电， 下列说法中正确的是( )
两个材料相同的物体互相摩擦时才会发生带电现象
相互摩擦的两物体， 一定带等量的同种电荷
在对流强烈的积雨云由于空气对流摩擦可使云带电荷
在摩擦起电现象中， 总是质子从某个物体转移到另一物体
一只完好的电流表接入电路后， 指针始终停在“0”刻度处，造成这一现象的原因不可能是 )
电流表正、负接线柱接反了
电路中某处断开了
两接线柱相碰， 电流表披短路
电流表的量程远远大于被测电流，电流表指针几乎不动

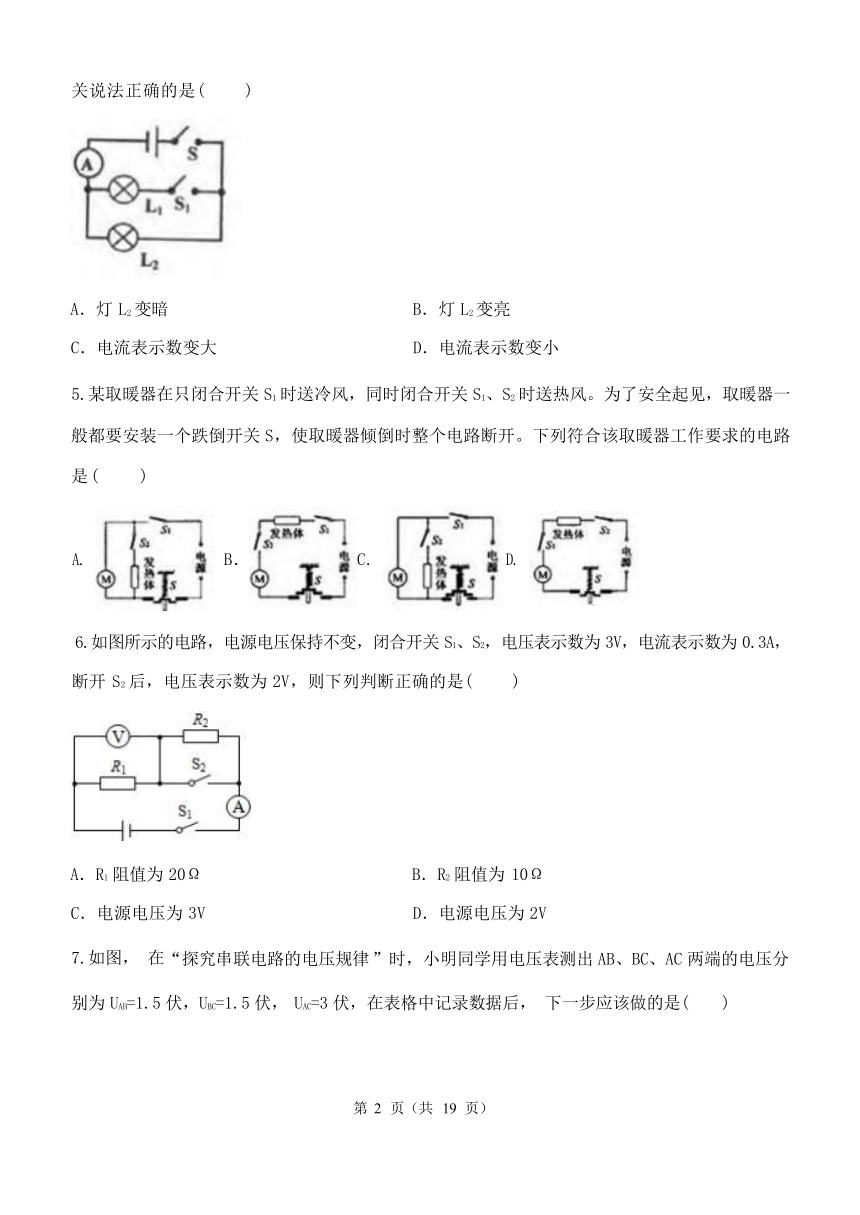

在如图所示的电路中，先闭合开关 S，灯 L2 发光，电流表有示数。当再闭合开关 S1 时，下列有
关说法正确的是( )
A．灯 L2 变暗 B．灯 L2 变亮
C．电流表示数变大 D．电流表示数变小
5.某取暖器在只闭合开关 S1 时送冷风，同时闭合开关 S1、S2 时送热风。为了安全起见，取暖器一 般都要安装一个跌倒开关 S，使取暖器倾倒时整个电路断开。下列符合该取暖器工作要求的电路
是( )
(
A.
) (
D.
)B． C.
6.如图所示的电路，电源电压保持不变，闭合开关 S1、S2，电压表示数为 3V，电流表示数为 0.3A，
断开 S2 后，电压表示数为 2V，则下列判断正确的是( )
A．R1 阻值为 20Ω B．R2 阻值为 10Ω
C．电源电压为 3V D．电源电压为 2V

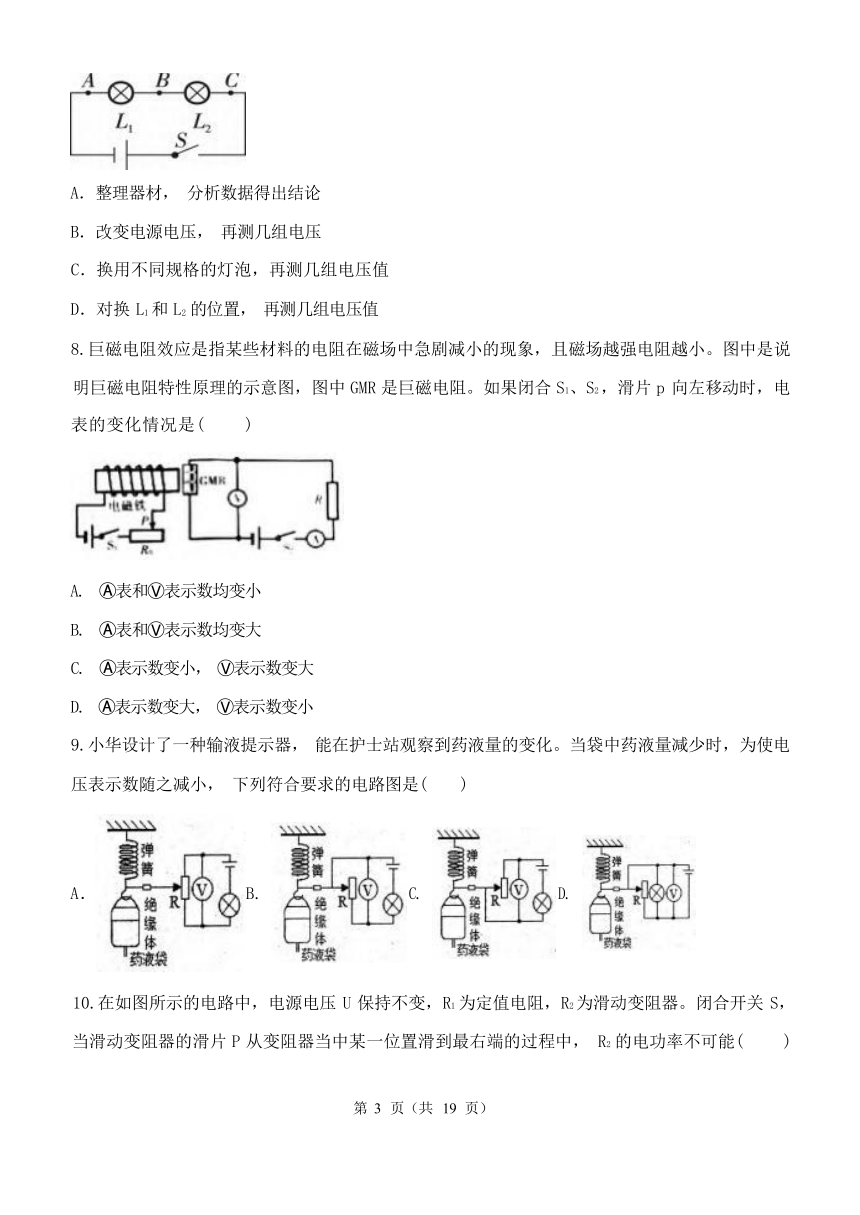

7.如图， 在“探究串联电路的电压规律 ”时，小明同学用电压表测出 AB、BC、AC 两端的电压分
别为 UAB=1.5 伏，UBC=1.5 伏， UAC=3 伏，在表格中记录数据后， 下一步应该做的是( )
第 2 页（共 19 页）
A．整理器材， 分析数据得出结论
B．改变电源电压， 再测几组电压
C．换用不同规格的灯泡，再测几组电压值
D．对换 L1 和 L2 的位置， 再测几组电压值
8.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小。图中是说 明巨磁电阻特性原理的示意图，图中 GMR 是巨磁电阻。如果闭合 S1、S2 ，滑片 p 向左移动时，电
表的变化情况是( )
A. 表和 表示数均变小
B. 表和 表示数均变大
C. 表示数变小， 表示数变大
D. 表示数变大， 表示数变小
9.小华设计了一种输液提示器， 能在护士站观察到药液量的变化。当袋中药液量减少时，为使电
压表示数随之减小， 下列符合要求的电路图是( )
(
C.
) (
D.
)A． B.

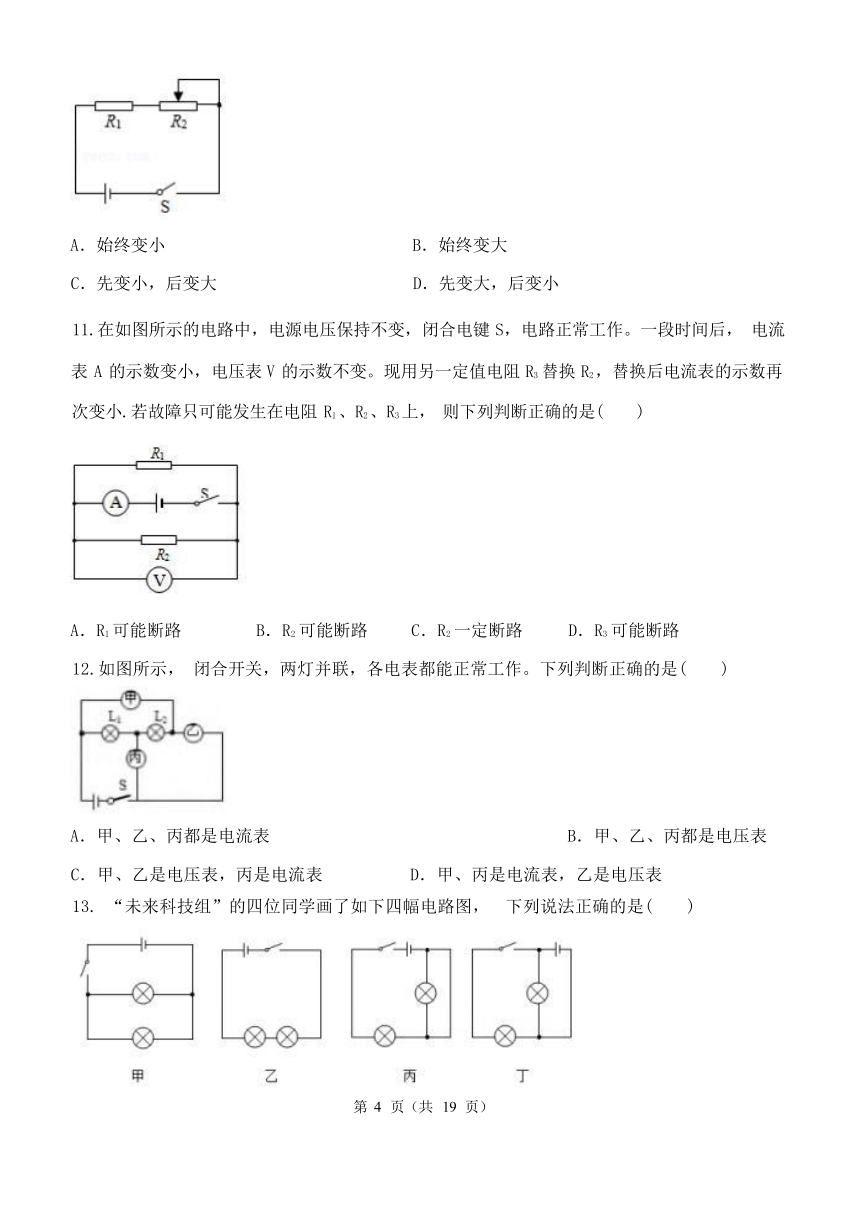

10.在如图所示的电路中，电源电压 U 保持不变，R1 为定值电阻，R2 为滑动变阻器。闭合开关 S，
当滑动变阻器的滑片 P 从变阻器当中某一位置滑到最右端的过程中， R2 的电功率不可能( )
第 3 页（共 19 页）
A．始终变小 B．始终变大
C．先变小，后变大 D．先变大，后变小
11.在如图所示的电路中，电源电压保持不变，闭合电键 S，电路正常工作。一段时间后， 电流 表 A 的示数变小，电压表 V 的示数不变。现用另一定值电阻 R3 替换 R2 ，替换后电流表的示数再
次变小.若故障只可能发生在电阻 R1 、R2 、R3 上， 则下列判断正确的是( )
A．R1 可能断路 B．R2 可能断路 C．R2 一定断路 D．R3 可能断路
12.如图所示， 闭合开关，两灯并联，各电表都能正常工作。下列判断正确的是( )
A．甲、乙、丙都是电流表 B．甲、乙、丙都是电压表
C．甲、乙是电压表，丙是电流表 D．甲、丙是电流表，乙是电压表

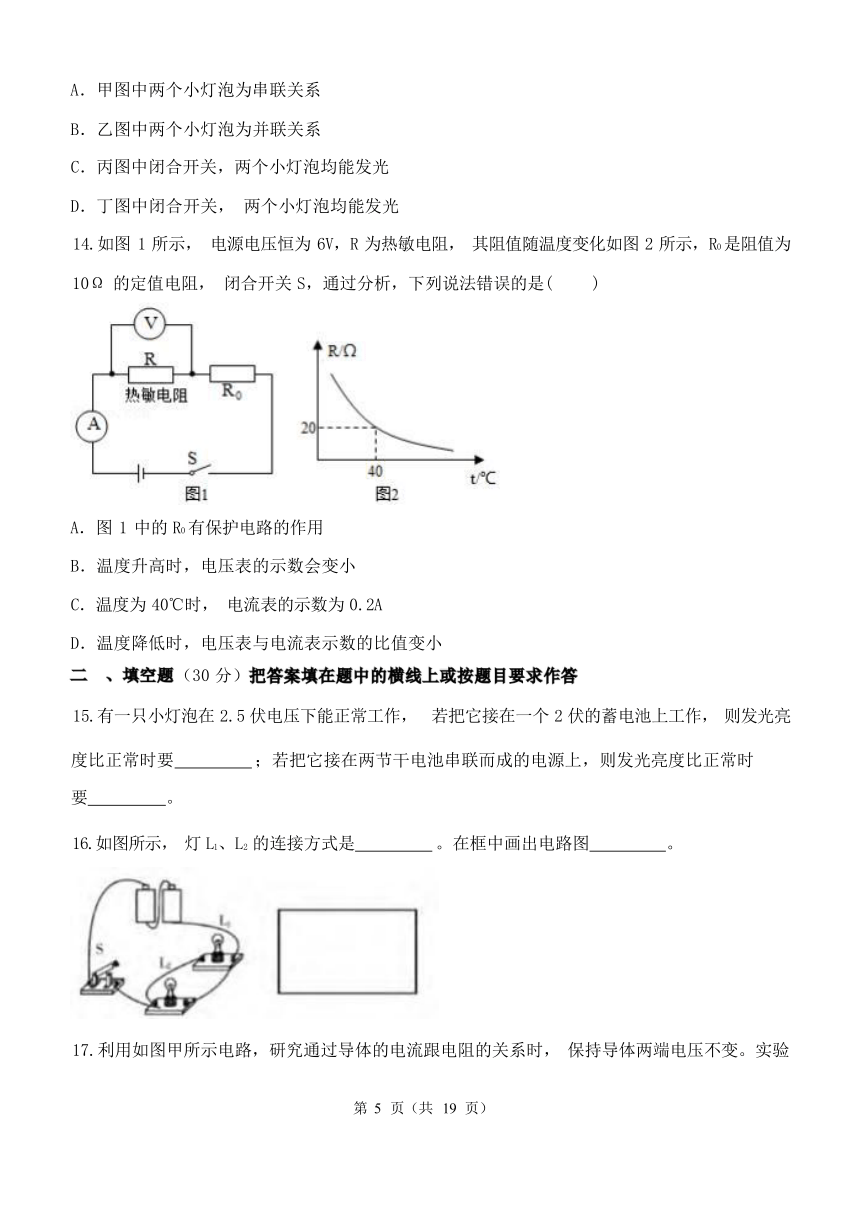

13. “未来科技组”的四位同学画了如下四幅电路图， 下列说法正确的是( )
第 4 页（共 19 页）
A．甲图中两个小灯泡为串联关系
B．乙图中两个小灯泡为并联关系
C．丙图中闭合开关，两个小灯泡均能发光
D．丁图中闭合开关， 两个小灯泡均能发光
14.如图 1 所示， 电源电压恒为 6V，R 为热敏电阻， 其阻值随温度变化如图 2 所示，R0 是阻值为
10Ω 的定值电阻， 闭合开关 S，通过分析，下列说法错误的是( )
A．图 1 中的 R0 有保护电路的作用
B．温度升高时，电压表的示数会变小
C．温度为 40℃时， 电流表的示数为 0.2A
D．温度降低时，电压表与电流表示数的比值变小
二 、填空题（30 分）把答案填在题中的横线上或按题目要求作答
15.有一只小灯泡在 2.5 伏电压下能正常工作， 若把它接在一个 2 伏的蓄电池上工作， 则发光亮
度比正常时要 ；若把它接在两节干电池串联而成的电源上，则发光亮度比正常时
要 。
16.如图所示， 灯 L1、L2 的连接方式是 。在框中画出电路图 。
17.利用如图甲所示电路，研究通过导体的电流跟电阻的关系时， 保持导体两端电压不变。实验
第 5 页（共 19 页）
中，不断改变 Rx 的阻值， 调节滑动变阻器使电压表示数保持不变， 得到电流与电阻的关系图像， 如图乙所示。由图像可知，当通过电阻的电流为 0.2 安时，则该电阻的阻值为 欧。在
此次实验中，电压表示数保持 伏不变。
18.如图是小灯泡 L 和电阻 R 中电流随电压变化的图象。由图象可知， 电阻 R 的阻值为 Ω . 若将它们并联接在电压为 2V 的电源两端，电路中的总电流为 A．若将它们串联后重新接在
某电路，电路中电流为 0.15A，则电源电压为 V。
19.某同学设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中 R 是 滑动变阻器，R0 是定值电阻， 电源电压恒定不变， 压力表实际上是一个电压表。当金属片受到的
压力增大时，变阻器的阻值 (选填“变大 ”“变小 ”或“不变”，下同)，压力表示
数 。
三 、实验题（16 分）把答案填在题中的横线上或按题目要求作答
20.学习了同种电荷相互排斥之后，小乐同学大胆的猜想，电荷间相互作用力的大小是否与两电 第 6 页（共 19 页）
荷所带的电荷量和它们之间的距离有关呢？于是他如图（1）所示， 做起了实验。 Q 是一个带正 电的物体，把系在丝线上的带正电的小球先后挂在 A．B、C 三处，比较小球在不同位置所受带电
体的作用力的大小。
则：
（1）这个力的大小可以通过 显示出来。
（2）为使实验现象更明显，悬挂在丝线上的小球应选用
A 小钢球 B 塑料泡沫小球
（3）根据实验现象，可得出结论： 。
（4）做完以上实验后，用另一个小球靠近带正电的 Q 时，情景如图（2）所示，则另一个小球的
带电情况是 。
A 带负电 B 不带电 C 二者都有可能。
21.铅笔芯的主要成分是石墨，软硬程度不同的铅笔其用途是不同的，例如作画用 6B 软铅笔、写 字用软硬适中的 HB 铅笔、制图用 6H 硬铅笔，铅笔芯是导体，它的电阻大小与其软硬度有何关系
呢？请你设计一个实验方案对这个问题进行探究。
（1）实验方案及所测量的物理量（用字母表示）：
（2）根据所测物理量进行分析并写出可能得到的结论：
四 、解答题（12 分）解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案 的不能得分。 有数值计算的题，答案中必须明确写出数值和单位。
22.如图所示， 用笔画线表示导线连接实物图，要求 L1 ，L2 串联，电压表测量 L2 的电压(估计在
2~3 伏之间)，并画出对应的电路图。
第 7 页（共 19 页）
23.在如图所示的电路中，电源电压为 12 伏且不变， 电阻 R2 为 20 欧
①求： 电流表 A2 的示数 I2
②闭合电键 S 时，电流表 A1 的示数变化了 0.4 安，求：此时电流表 A1 的示数 I 和电阻 R1。
第 8 页（共 19 页）
第四单元测试卷答案解析
本试卷共 100 分，考试时间 60 分钟。
注意事项：
1、答第 I 卷前， 考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2、选出答案后， 用 2B 铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净
后，再填涂其它答案，不能答在试卷上。
一 、选择题（本题共 14 个小题； 每小题 3 分，共 42 分。在每小题给出的四个选项中，只有一 项是正确的）
1.B
【解析】正负电荷的相互中和会形成到店的现象；遇水是导体，能够导电；人体的安全电压是小
于等于 36 伏。
A． 同一片云层一般只带一种电荷， 根本不存在放电现象 ，不违背科学原理，正确；
B．由于是下雨天， 风筝线遇水后变成了导体， 能够导电， 不符合科学
原理， 错误；
C． 因为有雨水打在风筝线上， 风筝线导电是有可能实现的 ，符合原理， 正确‘
D． 如果该实验成功了， 上千万伏的电压有可能把富兰克林电死 ，符
合科学原理，因为人体最大能承受的电压为 36 伏，人是导体， 确实会有危险。
故答案为： B.
2.C
【解析】根据摩擦起电的本质分析判断。
A．两个材料相同的物体，它们对电子的束缚能力相同，互相摩擦时才不会发生电子的转移， 因
此不会发生带电现象，故 A 错误；
B.相互摩擦的两物体，一个物体得到电子而带负电荷， 另一个物体失去电子带等量的正电荷，故
B 错误；
C．在对流强烈的积雨云由于空气对流摩擦可使云带电荷， 故 C 正确；
D.在摩擦起电现象中，总是电子从某个物体转移到另一物体， 故 D 错误。
故选 C。
3. 【答案】 A
第 9 页（共 19 页）
A．电流表正、负接线柱接反了， 指针反向偏转，故 A 符合题意；
B．电路中某处断开了，电路中没有电流，指针指零，故 B 不合题意； C．两接线柱相碰， 电流表披短路，没有电流经过电流表， 指针指零，故 C 不合题意；
D．电流表的量程远远大于被测电流， 电流表指针几乎不动，故 D 不合 题意。
故选 A.
4.C
【解析】根据开关的开合情况，分析电路的串并联关系，利用欧姆定律、结合串并联电路的特点，
对灯泡的发光情况进行分析判断即可。
闭合开关 S，只有灯 L2 发光，此时电流表测通过 L2 的电流 I2；
在闭合开关 S1 ，此时灯泡 L1 和 L2 并联，二者都发光；电流表测干路电流，即 I 总=I1+I2。
因此电流表的示数增大；
灯泡 L2 两端的电压始终等于电源电压，它的电阻不变；
根据I = 可知， 通过它的电流大小不变， 因此它的亮度不变。
故 C 正确， 而 A．B、D 错误。
故选 C。
5.A
【解析】如果用电器相互影响， 那么它们串联；如果不相互影响，那么它们并联；在并联电路中， 干路开关控制所有用电器，而支路开关只能控制它所在支路上的用电器，据此分析判断即可。 取暖器吹冷风时，应该只有电动机工作，而电热丝不工作；当送热风时，电动机和电热丝都工作，
因此电动机和电热丝互不影响， 应该为并联， 故 B、D 错误；
跌倒开关控制整个电路， 那么它应该在并联电路的干路上。当闭合 S1 时， 只有电动机工作； 当 两个开关都闭合时， 电动机和电热丝同时工作，因此 S1 可能在干路上，而 S2 与电热丝串联在一
个支路上。根据图片可知，A 中跌倒开关 S 闭合， 而 C 中 S 断开， 故 A 正确，而 C 错误。
故选 A.
6.
解：
①闭合开关 S1 、S2 时， 电阻 R2 被短路， 电路中只有电阻 R1 ，如图 1 所示：
第 10 页（共 19 页）
∵电路中只有电阻 R1，
∴电压表测量的是电源电压，而电压表示数为 3V，
则电源电压为： U＝3V．所以 C 符合题意， D 不符合题意。
∵此时电路中的电流为： I1 ＝0.3A，
∴电阻 R1 的阻值为：R1 ＝ ＝ ＝10Ω . 所以 A 不符合题意。
②当断开 S2 后，电阻 R1 和电阻 R2 串联， 电压表测量的是电阻 R1 两端的电压，如图 2 所示：
∵U1 ＝2V，R1 ＝10Ω ,
∴此时电路中的电流为： I＝I2 ＝I1 ′＝ ＝ ＝0.2A，
而电源电压为 U＝3V，
∴电阻 R2 两端的电压为：U2 ＝U﹣U1 ＝3V﹣2V＝1V，
则电阻 R2 的阻值为：R2 ＝ ＝ ＝5Ω . 所以 B 不符合题意。
故选： C。
7.C
【解析】在物理学中， 为了使得到的物理规律更客观， 更准确，因此需要改变实验器材多做几次
实验， 从而收集到更多的实验数据， 避免结论的片面性。
根据题意可知， 小明只做了一次实验，因为 1.5V+1.5V=3V，可以得到结论： 在串联电路中， 总
第 11 页（共 19 页）
电压等于各处电压之和；因为 1.5V=1.5V，所以还可得到结论：各用电器两端电压相等。很明显， 后面的结论是错误的，为了避免出现这样的问题，因此应该换用不同规格的灯泡，再测几组电压
值， 故 C 正确， 而 A．B、D 错误。
故选 C。
8.
解：
由图知，右侧电路中巨磁电阻 GMR 与定值电阻 R 串联， 电流表测电路中的电流， 电压表测巨磁电
阻的电压；
滑片 P 向左移动时，变阻器连入电路中的电阻变小，左侧电路中的电流变大，电磁铁的磁性增强 （周围的磁场增强），由题意可知巨磁电阻的阻值变小，则右侧电路的总电阻变小，由欧姆定律 可知电流表示数变大，根据 U＝IR 可知，定值电阻 R 的电压变大，根据串联电路电压的规律，巨
磁电阻的电压变小， 即电压表示数变小， 故 D 正确，ABC 错误。
故选： D。
9.C
【解析】欧姆定律是指在同一电路中，通过某段导体的电流跟这段导体两端的电压成正比，跟这
段导体的电阻成反比。
A．图示电路是串联电路，电压表测量变阻器的电压，但滑动变阻器被接成了定值电阻， 因此电
阻不会发生变化，则电压表也不会发生变化； 故 A 错误；
B、图示电路是串联电路，电压表测量变阻器的电压，当药业袋内药液减少时，弹簧收缩，滑片 向上移动， 滑动变阻器接入电路的阻值增大， 则其两端的电压也增大， 不符合题意；故 B 错误； C、图示电路是串联电路，电压表测量变阻器的电压，当药业袋内药液减少时，弹簧收缩，滑片
向上移动， 滑动变阻器接入电路的阻值减小， 则其两端的电压也减小， 符合题意； 故 C 正确；
D、图示电路是并联电路，电压表测量的是电源电压，因此当滑动变阻器电阻发生改变时，电压
表示数不会发生改变；故 D 错误；
故答案为： C .
10.
第 12 页（共 19 页）
解：
因串联电路处处电流相等，且电路的总电阻等于各分电阻之和，则电路电流： I= = , 则滑动变阻器的电功率：P＝I2R2＝（）2R2 = ×R2 =
×R2 =
根据表达式可知，当 R2 ＝R1 时，滑动变阻器的功率最大，
故当滑动变阻器的滑片 P 从变阻器当中某一位置滑到最右端的过程中，可能逐渐减小，可能先增
大后减小、可能逐渐增大，不可能先变小，后变大。
故选： C。
11.D
【解析】根据电路图可知，两电阻并联， 电流表测量干路电流，电压表测量并联电路两端电压；
根据电流表和电压表的示数变化情况判断电路故障。
电压表示数不变，说明电源完好；电流表示数变小，说明有支路出现断路；
若 R1 断路，用定值电阻 R3 替换 R2 ，如果 R3＞R2 ，那么电流表的示数减小，电压表的示数不变；
若 R2 断路，用定值电阻 R3 替换 R2 ，电流表的示数增大，电压表的示数不变；
所以 R1 一定断路、 R2 没有断路。
若 R3 断路，用定值电阻 R3 替换 R2 ，电流表的示数减小，电压表的示数不变。所以 R3 可能断路，
可能完好。
故 A．B、C 错误，而 D 正确。
故选 D。
12.D
【解析】电流表可以看作导线， 电压表可以看作断路，据此分析判断。
根据图片可知， 如果两个灯泡并联， 那么电流从正极出发后分叉， 首先经过灯泡 L1 ，电表丙然后
流回负极， 因为丙为电流必经支路， 因此不能为断路，只能是电流表。
第 13 页（共 19 页）
另一支电流经过电表甲和灯泡 L2，然后经过电表丙流回负极。因为甲为电流的必经支路，所以甲
也是电流表。电流不能从乙流出，否则会发生短路，因此乙为电压表。
故 D 正确， 而 A．B、C 错误。
故选 D。
13.D
【解析】（1）用电器首尾相连为串联，并排连接在两点之间为并联；
（3）注意短路对灯泡的影响；
（4）分析是否有电流经过两个灯泡即可。
甲图中，两个灯泡并排连接在电路两点之间， 为并联， 故 A 错误；
乙图中，两个灯泡首尾相连在同一电路中，为串联，故 B 错误；
丙图中，当开关闭合后， 右边的灯泡被导线短路而不发光，故 C 错误；
闭合开关后，电流从正极出发后分成两条支路，一个电流经过右边的灯泡，一个电流经过下面的
灯泡， 则两个灯泡并联， 二者都发光，故 D 正确。
故选 D。
14.
解： A．由图可知， R 与 R0 串联在电路中， 当热敏电阻随温度的升高而过小时，电路中的总电阻
R 串 ＝R+R0 而不致过小， 因此 R0 起到保护电路的作用，故 A 不符合题意；
B、由图 2 而知，当温度升高时，R 会变小，根据串联电路的分压特点可知，热敏电阻两端的电
压会变小， 即电压表示数会变小，故 B 不符合题意；
C、由图可知， 温度为 40℃时，热敏电阻的值为 R＝20Ω, 则电流表示数 I= =
=0.2A，故 C 不符合题意；
D、由图可知， 电压表测 R 两端电压 U，电流表测电路电流即 R 电流 I，由欧姆定律可知， ＝R，
即电压表与电流表示数的比值表示的是热敏电阻的值，当温度降低时，由图 2 可知，其阻值变大，
即电压表与电流表的示数比值变大， 故 D 符合题意。
故选： D。
二 、填空题（30 分）把答案填在题中的横线上或按题目要求作答
第 14 页（共 19 页）
15.暗；亮
【解析】如果实际电压高于额定电压，那么灯泡较亮； 如果实际电压低于额定电压，那么灯泡较
暗，据此分析解答。
有一只小灯泡在 2.5 伏电压下能正常工作， 若把它接在一个 2 伏的蓄电池上工作， 则发光亮度
比正常时要暗； 若把它接在两节干电池（3V）串联而成的电源上， 则发光亮度比正常时要亮。
第 15 页（共 19 页）
(
16.
)并联；
【解析】（1）如果只有一条通路，那么用电器串联；如果有两条或两条以上的通路，那么用电器
并联；
（2）从电源正极开始， 依次连接各个用电器， 回到电源附近， 画出一条通路；然后在电路图中
找到分流点和汇流点的位置，将另一条通路连接好即可。
（1）电流从电源正极出发到达灯泡 L1 的右端时， 既可以向左经过 L1 ，也可以向下经过 L2 ，因此
有两条通路，那么灯泡 L1 和 L2 并联；
（2）①从电源正极开始，电流经过灯泡 L1、开关 S 流回电源负极；
②分流点在灯泡 L1 与正极之间， 汇流点在灯泡 L1 与开关之间；
③将灯泡 L2 连接在这两点之间即可。如下图：
17.12.5；2.5
【解析】根据图乙， 找到一组对应的电流和电阻值，然后根据 U=IR 计算出电压表的示数，接下
来根据R′ = 计算电流为 0.2A 时对应的阻值。
根据乙图可知， 当电阻为 25Ω 时， 通过电阻的电流为 0.1A，
那么电压表的示数： U=IR=0.1A×25Ω=2.5V。
当电流为 0.2A 时的电阻为：R′ = I′ (U) = 0 (2). (.)2A (5V) = 12.5Ω。
18.
解：（1）小灯泡 L 和电阻 R 并联接在电压为 2V 的电源两端时，
因并联电路中各支路两端的电压相等，
所以， 它们两端的电压 UL ＝UR ＝2V，
由图象可知，通过它们的电流分别为 IL ＝0.25A，IR ＝0.1A，
由 I＝可得，电阻 R 的阻值：
R＝ ＝ ＝20Ω ,
因并联电路中干路电流等于各支路电流之和，
所以， 电路中的总电流：
I＝IL+IR ＝0.25A+0.1A＝0.35A；
（2）小灯泡 L 和电阻 R 串联后重新接在某电路，电路中电流为 0.15A 时，
因串联电路中各处的电流相等，
所以， 通过它们的电流 IL ′＝IR ′＝0.15A，
由图象可知，它们两端的电压分别为 UL ′＝1V，UR ′＝3V，
因串联电路中总电压等于各分电压之和，
所以， 电源的电压：
U＝UL ′+UR ′＝1V+3V＝4V。
故答案为： 20；0.35；4。
19.变大； 变大
【解析】（1）在串联电路中，电压与电阻成正比， 即电阻越大，它分得的电压越大；
（2）金属片受到压力时向下运动，据此分析变阻器的阻值变化，最后根据串联电路的分压规律
判断电压表的示数变化。
根据图片可知， 定值电阻 R0 与变阻器串联， 电压表测变阻器的电压。
当金属片受到的压力增大时， 滑片向下运动，此时变阻器的阻值变大，根据串联电路电压与电阻 第 16 页（共 19 页）
成正比的规律可知， 压力表的示数变大。
三 、实验题（16 分） 把答案填在题中的横线上或按题目要求作答
20.
解：（1）这个力的大小可以通过丝线与竖直方向的夹角大小显示出来。
（2）为使实验现象更明显，悬挂在丝线上的小球应选用质量较小塑料泡沫小球。
（3）根据实验现象，可得出结论： 在电荷量一定的情况下， 电荷间的距离越小，电荷间的作用
力越大。
（4）电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引；相互排斥的一定是同种电荷；
但相互吸引的可能是异种电荷， 也可能一个带电， 另一个不带电。
故答案为：（1）丝线与竖直方向的夹角大小；（2）B；（3）在电荷量一定的情况下，电荷间的距
离越小，电荷间的作用力越大；（4）C。
21.
解：
（1）实验步骤：
①用导线将电源、开关、电流表依次和软、软硬适中、硬铅笔芯连成串联电路；
②闭合开关，分别读出电流表的示数 I1 、I2 、I3；
（2）若 I1 ＝I2 ＝I3 ，则铅笔芯的电阻大小与软硬度无关；
若 I1＞I2＞I3 ，则铅笔芯的电阻大小与软硬度有关， 在长度、横截面积都相同时铅笔芯的硬度越
大，电阻越大；
若 I1＜I2＜I3 ，则铅笔芯的电阻大小与软硬度有关， 在长度、横截面积都相同时铅笔芯的硬度越
大，电阻越小。
故答案为： 见解答过程。
四 、解答题（12 分）解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案 的不能得分。 有数值计算的题，答案中必须明确写出数值和单位。
第 17 页（共 19 页）
22.
【解析】（1）首先用导线将两节电池串联成一个电源， 然后按照逆时针方向依次连接，最后将电
压表并联即可；
（2）根据实物图连接电路图时， 不但要保持串并联关系一致， 还要保持原件的先后顺序一致。 （1）将左边电池的正极与右边电池的负极相连，然后从右边电池的正极，依次连接开关、灯泡
L2、灯泡 L1，然后回到电源的负极，最后将电压表并联在 L2 两边，选择量程 0~3V，如下图所示：
（2）根据（1）中的元件顺序依次画好各个电器元件即可，如下图所示：
23.
解： 由电路图可知，R1 与 R2 并联， 电流表 A1 位于干路，电流表 A2 位于 R2 支路，开关 S 位于 R1 支
路。
第 18 页（共 19 页）
①因并联电路中各支路独立工作、互不影响，
所以， 通过 R2 的电流不变，
则电流表 A2 的示数：
I2 ＝ ＝ ＝0.6A；
②因并联电路中干路电流等于各支路电流之和，
所以， 电流表 A1 示数的变化量即为通过 R1 的电流 I1 ＝0.4A，
此时电流表 A1 的示数：
I＝I1+I2 ＝0.4A+0.6A＝1A，
因并联电路中各支路两端的电压相等，
所以， 电阻 R1 的阻值：
R1 ＝ ＝ ＝30Ω。
答：①电流表 A2 的示数为 0.6A；
②闭合电键 S 时，电流表 A1 的示数为 1A，电阻 R1 的阻值为 30Ω。
