凸透镜成像规律复习

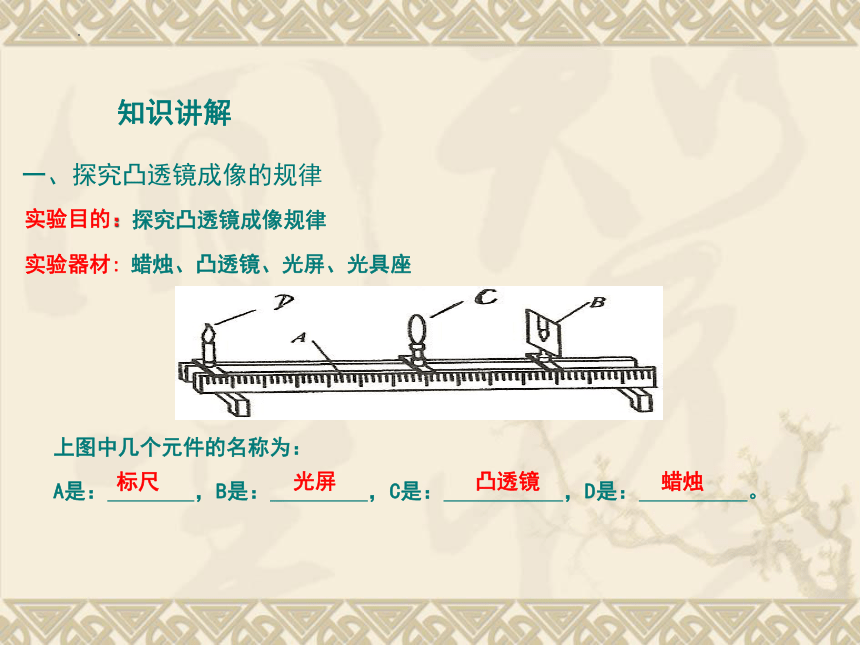

上图中几个元件的名称为：
A是： ，B是： ，C是： ，D是： 。
知识讲解
一、探究凸透镜成像的规律
实验目的：
探究凸透镜成像规律
蜡烛、凸透镜、光屏、光具座
标尺
光屏
凸透镜
蜡烛
实验器材:

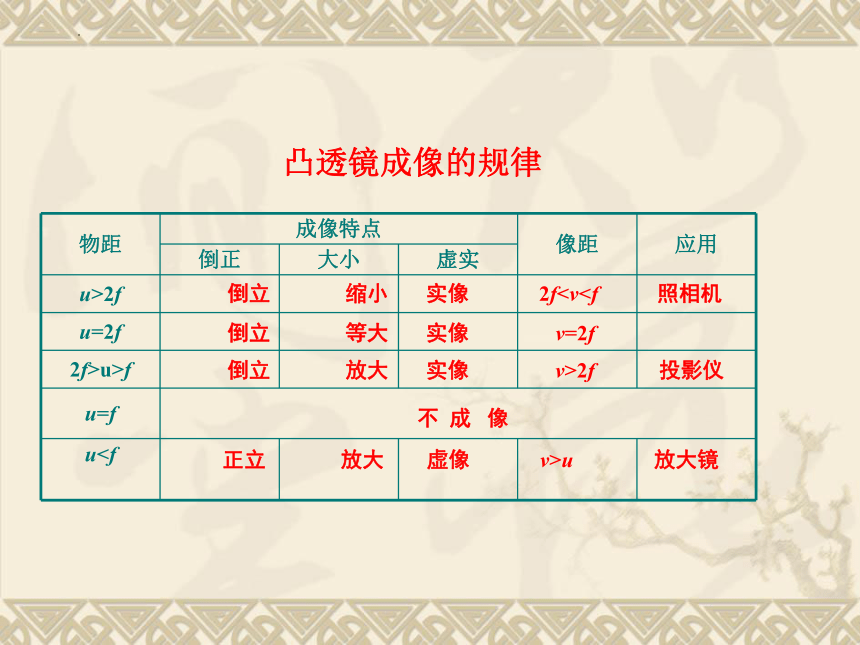

物距 成像特点 像距 应用
倒正 大小 虚实 u>2f
u=2f
2f>u>f
u=f u凸透镜成像的规律
倒立 缩小 实像 2f倒立 等大 实像 v=2f
倒立 放大 实像 v>2f 投影仪
不 成 像
正立 放大 虚像 v>u 放大镜

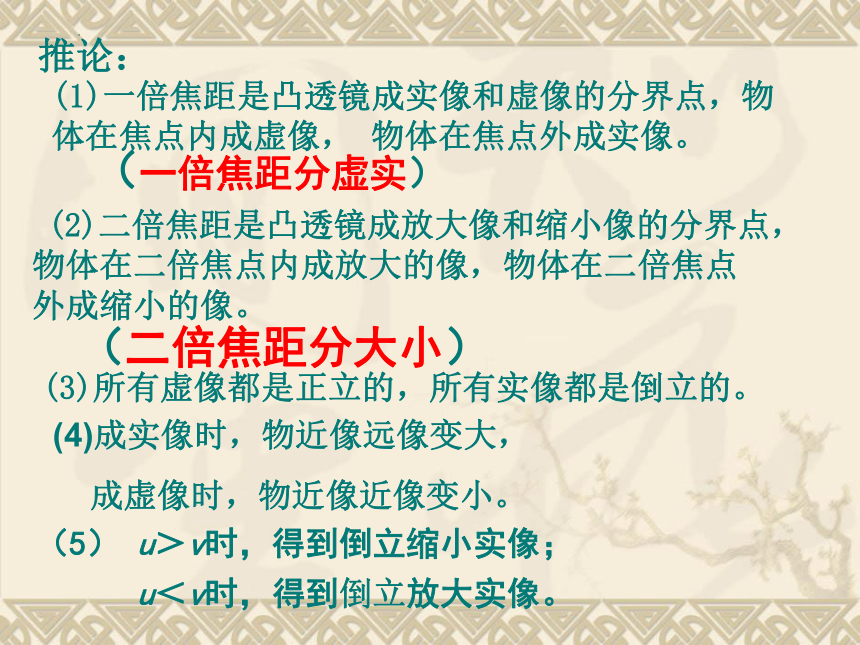

(1)一倍焦距是凸透镜成实像和虚像的分界点，物体在焦点内成虚像， 物体在焦点外成实像。
(3)所有虚像都是正立的，所有实像都是倒立的。
(2)二倍焦距是凸透镜成放大像和缩小像的分界点，物体在二倍焦点内成放大的像，物体在二倍焦点外成缩小的像。
(4)成实像时，物近像远像变大，
成虚像时，物近像近像变小。
推论：
（5） u＞v时，得到倒立缩小实像；
　u＜v时，得到倒立放大实像。
（一倍焦距分虚实）
（二倍焦距分大小）

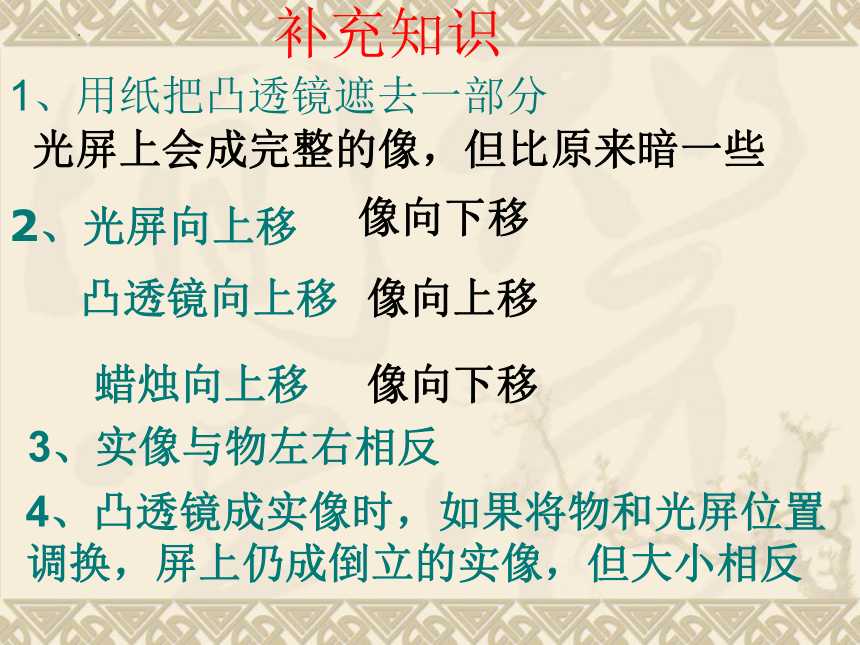

补充知识
1、用纸把凸透镜遮去一部分
光屏上会成完整的像，但比原来暗一些
2、光屏向上移
像向下移
凸透镜向上移
像向上移
蜡烛向上移
像向下移
3、实像与物左右相反
4、凸透镜成实像时，如果将物和光屏位置调换，屏上仍成倒立的实像，但大小相反

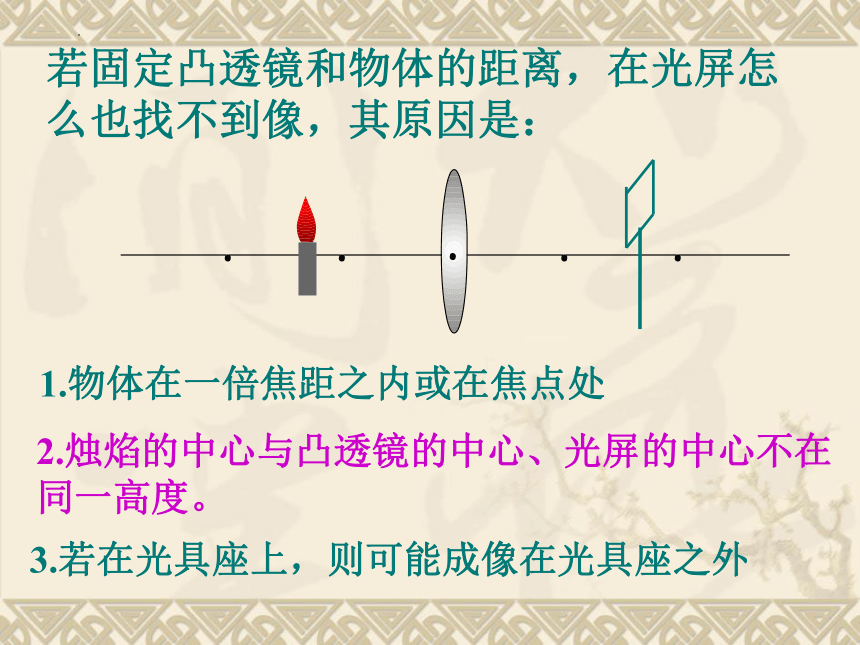

若固定凸透镜和物体的距离，在光屏怎么也找不到像，其原因是：
1.物体在一倍焦距之内或在焦点处
3.若在光具座上，则可能成像在光具座之外
2.烛焰的中心与凸透镜的中心、光屏的中心不在同一高度。

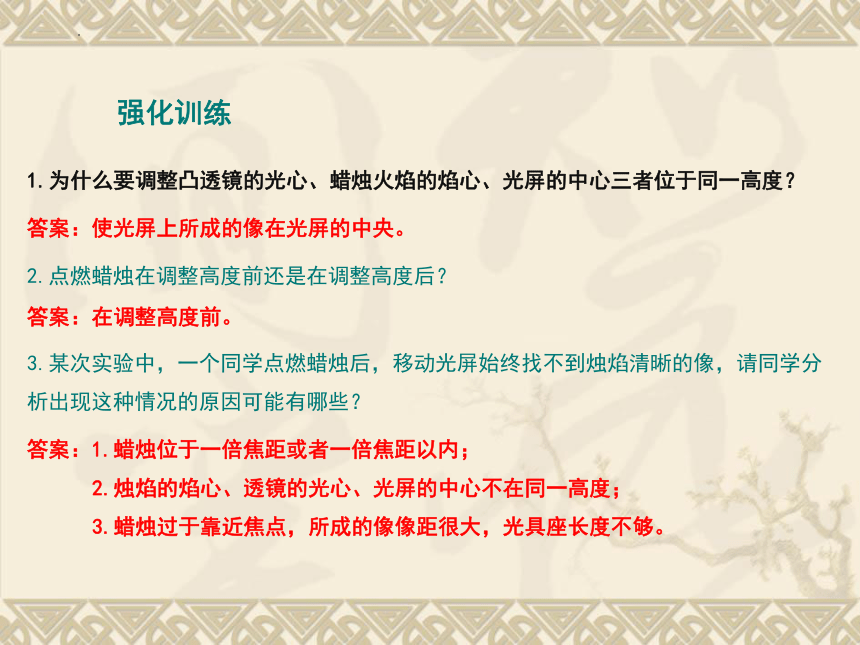

强化训练
1.为什么要调整凸透镜的光心、蜡烛火焰的焰心、光屏的中心三者位于同一高度？
答案：使光屏上所成的像在光屏的中央。
2.点燃蜡烛在调整高度前还是在调整高度后？
答案：在调整高度前。
3.某次实验中，一个同学点燃蜡烛后，移动光屏始终找不到烛焰清晰的像，请同学分析出现这种情况的原因可能有哪些？
答案：1.蜡烛位于一倍焦距或者一倍焦距以内；
2.烛焰的焰心、透镜的光心、光屏的中心不在同一高度；
3.蜡烛过于靠近焦点，所成的像像距很大，光具座长度不够。

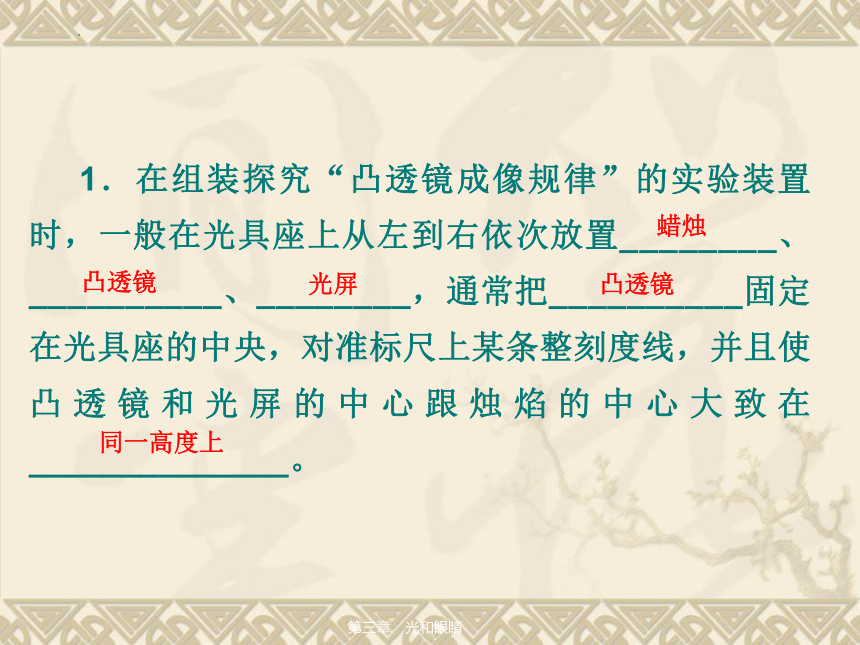

1．在组装探究“凸透镜成像规律”的实验装置时，一般在光具座上从左到右依次放置________、__________、________，通常把__________固定在光具座的中央，对准标尺上某条整刻度线，并且使凸透镜和光屏的中心跟烛焰的中心大致在______________。
蜡烛　
凸透镜　
光屏　
凸透镜　
同一高度上　

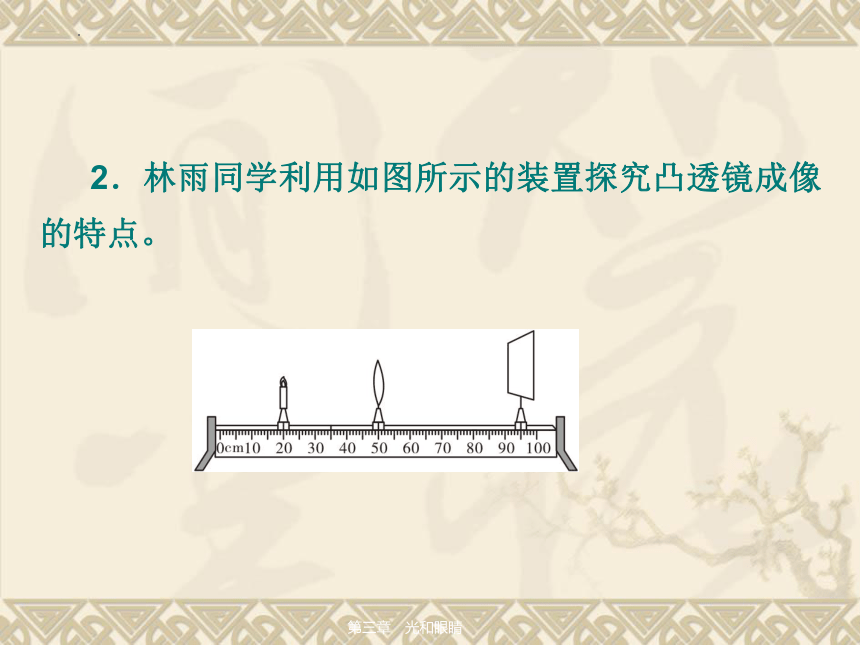

2．林雨同学利用如图所示的装置探究凸透镜成像的特点。

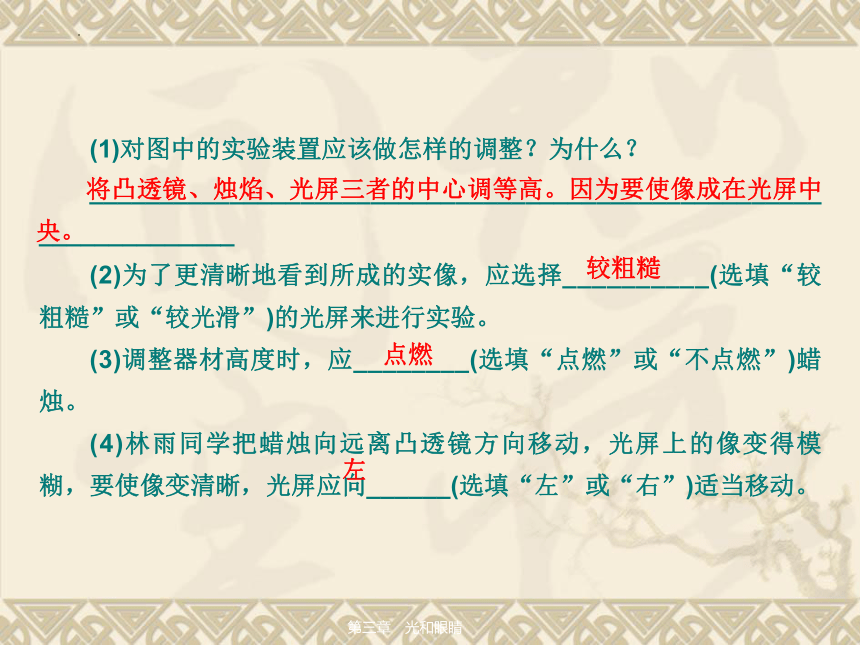

(1)对图中的实验装置应该做怎样的调整？为什么？
__________________________________________________________________
(2)为了更清晰地看到所成的实像，应选择__________(选填“较粗糙”或“较光滑”)的光屏来进行实验。
(3)调整器材高度时，应________(选填“点燃”或“不点燃”)蜡烛。
(4)林雨同学把蜡烛向远离凸透镜方向移动，光屏上的像变得模糊，要使像变清晰，光屏应向______(选填“左”或“右”)适当移动。
将凸透镜、烛焰、光屏三者的中心调等高。因为要使像成在光屏中央。　
较粗糙　
点燃　
左　
3．在探究“凸透镜成像规律”时，无论如何移动光屏都找不到像的原因可能是：
(1)烛焰、凸透镜、光屏三者的中心________________。
(2)蜡烛刚好放在了凸透镜的________上。
(3)蜡烛到凸透镜的距离________(选填“大于”或“小于”)焦距，凸透镜所成的像是______(选填“实”或“虚”)像。
不在同一高度　
焦点　
小于　
虚　
4．在做“探究凸透镜成像的规律”的实验时，蜡烛越烧越短，你将看到光屏上的烛焰的像向______(选填“上”或“下”)移动；实验过程中，用黑纸将凸透镜遮掉一部分，像的形状________(选填“改变”或“不变”)，但像的亮度将________(选填“变亮”或“变暗”)。
上　
不变　
变暗　
5．某同学经过一节课的凸透镜实验探究，写出了如下一些结论，你认为她的记录中不正确的是( ) 　　
A．凡是实像，都是倒立的　　
B．凡是虚像，都是正立的
C．凸透镜所成的实像，既有放大的，又有缩小的　　
D．凸透镜所成的虚像，既有放大的，又有缩小的
D　
6．下面四幅图是探究凸透镜成像规律实验的示意图(F点到凸透镜的距离为一倍焦距，P点到凸透镜的距离为二倍焦距)，可能在光屏上得到清晰的像的是 (　　)
B　
7．图中烛焰在光屏上成清晰缩小的像。下列操作中可能使烛焰在光屏上成清晰放大的像的是( )
A．透镜不动，蜡烛、光屏靠近透镜
B．透镜不动，蜡烛、光屏向右移动
C．透镜、光屏不动，蜡烛向右移动
D．蜡烛、光屏不动，透镜靠近光屏
B　
8．在“探究凸透镜成像规律”的实验中，当烛焰到凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的(　　)
B　
9.在研究凸透镜成像的实验中：
（1）用一束平行光正对凸透镜射入，经透镜后会 聚于A点，测得A点距透镜10厘米，则透镜的焦距是（ ）厘米。
（2）若烛焰放在距上述透镜8厘米处，经透镜可得 到一个 像。 （填像的性质：倒正、放大缩小、虚实）
（ 3）若烛焰放在此透镜前12厘米处，经透镜可得到一个 像。
（4）若烛焰放在此透镜前25厘米处，经透镜可得到一个 像。
正立 、放大、虚
倒立、放大、实
倒立、缩小、实
10
10.一凸透镜的焦距为20厘米，要得到
放大的实像，物体应位于凸透镜前( )
A. 小于20厘米处
B. 大于40厘米处
C. 20厘米与40厘米之间
D. 条件不足，无法确定
C
11.某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则( )
A．像变大，像距变大
B．像变小，像距变小
C．像先变小后变大，像距变大
D．像先变小后变大，像距变小
A
12.某同学在做凸透镜成像实验时，若发现在物体距透镜20cm处时看到一个正立放大像，则此透镜的焦距可能为（ ）
A．16cm　　　 B．10cm 　C．25cm 　　　D．无法判断　
C
13.物体放在焦距为16厘米的凸透镜主光轴上，在透镜的另一侧光屏上得到一个缩小的像，则该物体离透镜的距离可能是（ ）
A 10厘米 B 20厘米
C 30厘米 D 40厘米
D
14.一个凸透镜的焦距为10厘米，当物体离凸透镜的距离大于两倍焦距时，像离凸透镜的距离可能为
( )
A 5厘米 B 10厘米
C 15厘米 D 20厘米
C
15．小明同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的的是( )
A．将凸透镜往上移 B．将光屏往下移
C．将蜡烛往上移 D．将蜡烛往下移
C　
16.如图10为凸透镜成像的示意图.由于不慎将透镜的上沿摔掉一块（图中阴影部分），则所成的像将（ ）
A.像的A′部分消失了
B.像的B′部分消失了
C.成像的效果不受影响
D.像A′B′是完整的，亮度变暗
D
17.张强同学在光具座上做“研究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图4-13所示时，恰能在光屏上得到一个清晰的像。由此判断，他所用凸透镜的焦距 （ ）
A.一定大于20cm
B.一定在10cm到16cm之间
C.一定小于8cm
D.一定在8cm到10cm之间
图4-13
20cm
16cm
D
18.在研究凸透镜成像的实验中，当蜡烛位于凸透镜某位置时，在透镜的另一侧呈现一个倒立、放大的实像，若保持凸透镜的位置不变，把蜡烛与光屏的位置相互交换，则在光屏上将出现一个 （ ）
倒立、放大的实像
B. 倒立、缩小的实像
C. 倒立、等大的实像
D. 得不到实像
B
19.凸透镜的焦距是l2cm，将物体放在主光轴上距透镜中心7cm处，物体经透镜在光屏上所成清晰的像是( )
A．正立、放大的虚像
B．倒立、缩小的实像
C．倒立、放大的实像
D．正立、等大的虚像
A
A
20.物体放在凸透镜的主光轴上，在距透镜40厘米处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能为( )
A 40厘米 B 30厘米
C 20厘米 D 10厘米
B
21.小红开始实验时，把蜡烛放在离凸透镜尽可能远的位置上，移动光屏在光屏上能得到__________的实像，再把蜡烛向凸透镜靠近一些，这时光屏应向__________(“远离”“靠近”)透镜的方向移动才能重新承接到像，像将变 。
(4) 实验过程中，小华发现取下凸透镜，伸直手臂观察窗外远处的物体，可以看到物体的像。请你分析，小华看到的是 （填“正”或“倒”）立的 （填“实”或“虚”）像。
倒立缩小
远离
大
倒
实
22.在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（ ）
B
23.小周同学在探究“凸透镜成像规律”实验时，在光屏上得到清晰的与烛焰等大的像,保持凸透镜位置不变，为了在光屏上得到清晰的缩小的像，他必须( )
A．让蜡烛远离透镜，同时让光屏也远离透镜
B．让蜡烛远离透镜．同时让光屏靠近透镜
C．让蜡烛靠近透镜，同时让光屏也靠近透镜
D．让蜡烛靠近透镜，同时让光屏远离透镜
B
24.某兴趣小组同学在研究凸透镜成像规律
实验时，记录并绘制了物体离凸透镜的
距离u跟实像到透镜的距离v之间的关
系则凸透镜的焦距为( )
A、60厘米 B、40厘米
C、20厘米 D、10厘米
D
25.物体放在凸透镜前某一位置时，在透
镜另一侧离透镜10cm的光屏上成一个倒
立缩小的像，凸透镜的焦距的范围：
_____________
26.凸透镜焦距为5厘米，当物体在主光轴上距焦点2厘米时，所成的像一定是（ ）
A、倒立的 　B、正立的
　C、放大的 　D、缩小的
5cm﹤f﹤10cm
C
27.如图所示，小梦同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（　　）
A、此像相对于蜡烛火焰是倒立的
B、实验中，蜡烛越烧越短，光屏上烛焰的像向下移动
C、为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
D、要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜
A
28．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v与物体到凸透镜的距离u之间关系的图像，如图所示，下列判断正确的是 (　　)
A．该凸透镜的焦距是16 cm
B．当u＝12 cm时，在光屏上能得到一个缩小的像
C．当u＝20 cm时成放大的像，放大镜就是
根据这一原理制成的
D．把物体从距凸透镜12 cm处移动到24 cm
处的过程中，像逐渐变小
D　
29．在研究凸透镜成像的实验中，保持图中凸透镜的位置不变，那么：
(1)a、b、c、d、e各点中，把蜡烛
放在____点，屏上不会出现烛焰的像．
(2)a、b、c、d、e各点中____点是成放大和缩小像的分界点．
(3)如图，烛焰的像在光屏的下部，要使像能够成在光屏的中央，应将_______(填“蜡烛”或“透镜”)向下调整．
e　
c　
蜡烛　
32.在研究凸透镜成像规律的实验中：
(1)测量凸透镜的焦距如图所示，则该凸透镜的焦距为_____cm
(2)将蜡烛、凸透镜、光屏依次放在光具座上．点燃蜡烛后，调节 大致在___________上．这样
做的目的是 。
(3)观察并记录凸透镜成像的情况时，应测量 和 。
(4)当烛焰距凸透镜30cm时，移动光屏，可在光屏上得到一个清晰的倒立、________的实像．
（5）在观察凸透镜成像的实验中，光屏上已成清晰、缩小的像。当烛焰向透镜靠近时，仍要在光屏上得到清晰的像，则光屏应向________透镜的方向移动（填“靠近”或“远离”）。
（6）接着小明用不透光的纸板遮挡住凸透镜的上半边，然后前后移动光屏，他________
(填“能”或“不能”)在光屏上看到完整的像．像的亮度变______（填“暗”或“亮”）
烛焰、凸透镜、光屏的中心
11.0
同一高度
使烛焰的像成在光屏中央
像距
物距
缩小
远离
能
暗
（7）如果该同学在实验过程中，在光屏上出现右图的现象，则可能是：
_________________________________，若要使像成在光屏的中心，则应该________________________________。
（8）随着蜡烛燃烧而变短，光屏上成的像将向___ ___（上/下）移动。由于影响到了实验的进行，这时最合理的调整是　　　　　　　　　　（　　）
A．只需将凸透镜向下移动些
B．只需将光屏向上移动些
C．将凸透镜和光屏向下移一些　
D．以上均可
烛焰、凸透镜、光屏的中心不在同一高度
蜡烛上移或透镜下移或光屏上移
上
C
33、小明用若干发光二极管组成形状如“R”的发光物体，与凸透镜和光屏依次组装到光具座上并调整好（如图），移动光屏直到在光屏上成清晰的像为止。此时发光物体在光屏上所成的像是图乙中的（ ）
A．A B．B C．C D．D
A
34.（枣庄中考）近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示，与直接拿手机自拍相比，利用“自拍神器”可以（　　）
A.增大像距 B.增大像的大小
C.缩短景物到镜头距离 D.增大取景范围
D
