第5章 透镜及其应用 学业训练（含答案）2023—2024学年八年级上册物理人教版

2023—2024学年八年级上册物理人教版第5章 透镜及其应用 学业训练（含答案）
人教版第5章 透镜及其应用
一、选择题。（16题）
1、一种手电筒上所用的聚光电珠如图所示，其前端相当于一个玻璃制的凸透镜，为了使灯丝发出的光经凸透镜后变成平行光，应把灯丝放在（ ）
A．焦点处 B．焦点以内 C．焦点以外 D．任意位置
2、购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。下列有关说法正确的是（ ）
A. 光经过摄像头成像利用的是光的反射
B. 摄像头成像特点与投影仪相同
C. “刷脸”时，面部应位于摄像头 倍焦距之外
D. “刷脸”时，面部经摄像头成正立、缩小的实像
3、如图所示，让一束平行光经过一凸透镜，在光屏上得到一个最小、最亮的光屏，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法不正确的是（　　）

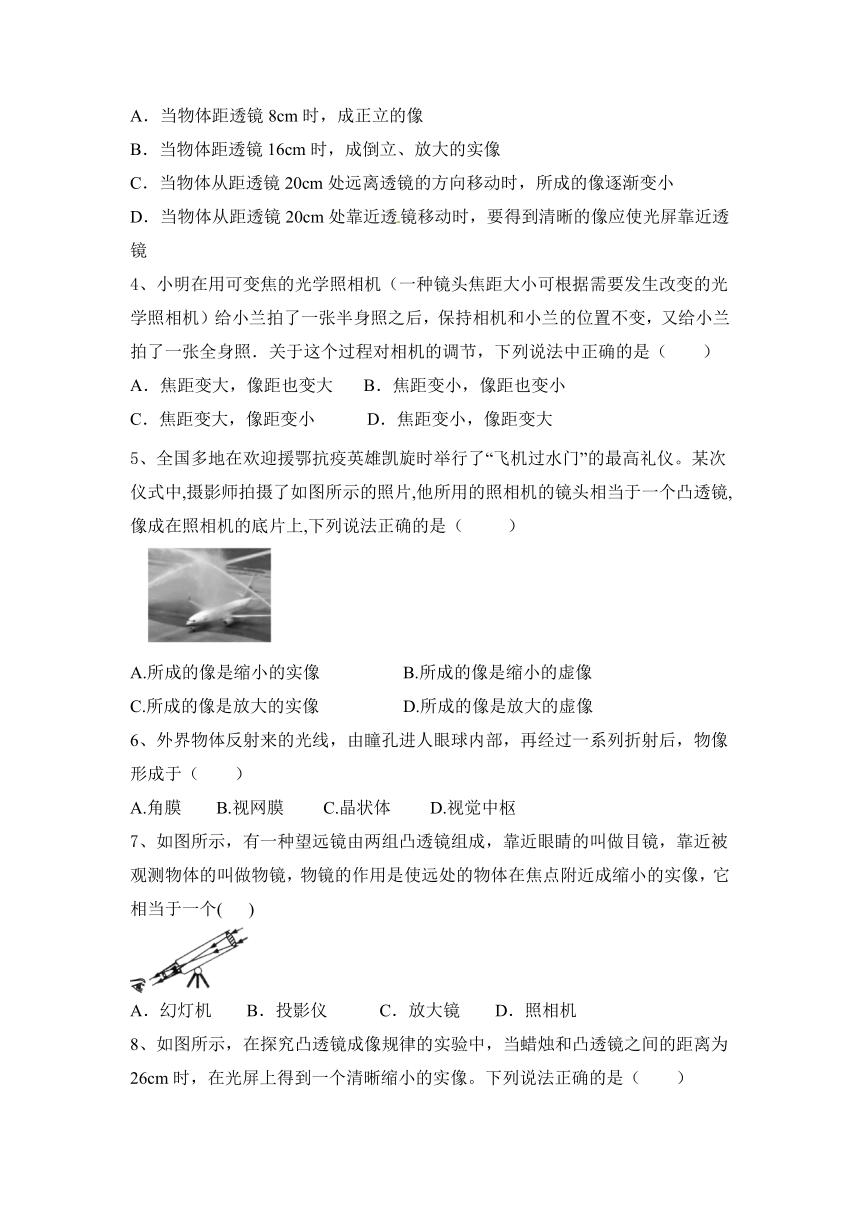

A．当物体距透镜8cm时，成正立的像
B．当物体距透镜16cm时，成倒立、放大的实像
C．当物体从距透镜20cm处远离透镜的方向移动时，所成的像逐渐变小
D．当物体从距透镜20cm处靠近透镜移动时，要得到清晰的像应使光屏靠近透镜
4、小明在用可变焦的光学照相机（一种镜头焦距大小可根据需要发生改变的光学照相机）给小兰拍了一张半身照之后，保持相机和小兰的位置不变，又给小兰拍了一张全身照．关于这个过程对相机的调节，下列说法中正确的是（　　）
A．焦距变大，像距也变大 B．焦距变小，像距也变小
C．焦距变大，像距变小 D．焦距变小，像距变大
5、全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪。某次仪式中,摄影师拍摄了如图所示的照片,他所用的照相机的镜头相当于一个凸透镜,像成在照相机的底片上,下列说法正确的是（ ）
A.所成的像是缩小的实像 B.所成的像是缩小的虚像
C.所成的像是放大的实像 D.所成的像是放大的虚像
6、外界物体反射来的光线，由瞳孔进人眼球内部，再经过一系列折射后，物像形成于（　　）
A.角膜 B.视网膜 C.晶状体 D.视觉中枢
7、如图所示，有一种望远镜由两组凸透镜组成，靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜，物镜的作用是使远处的物体在焦点附近成缩小的实像，它相当于一个( )
A．幻灯机 B．投影仪 C．放大镜 D．照相机
8、如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26cm时，在光屏上得到一个清晰缩小的实像。下列说法正确的是（　　）
A．该凸透镜的焦距大于13cm
B．若保持蜡烛和光屏位置不动，移动凸透镜，光屏上能成放大清晰的烛焰像
C．若将蜡烛远离凸透镜，为了在光屏上得到清晰的像，应将光屏适当远离凸透镜
D．若在蜡烛和凸透镜之间放一近视镜，需将光屏适当靠近凸透镜才能在光屏上得到清晰的像
9、如图所示，通过透镜的光路图正确的是（ ）
A． B．
C． D．
10、用照相机照穿衣镜中人的像，则（ ）
A. 虚像照不出来 B. 像是倒立的
C. 像是正立的 D. 如开闪光灯就照不出来
11、明轩同学在做凸透镜成像的实验，在光屏上得到烛焰缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上（ ）
A．成倒立、缩小的像 B．成倒立、放大的像
C．成正立、放大的像 D．不能成像
12、在图所示的示意图中，所属视力类型及矫正视力需要配戴的透镜是（　　）
A.远视眼，凹透镜 B.远视眼，凸透镜
C.近视眼，凹透镜 D.近视眼，凸透镜

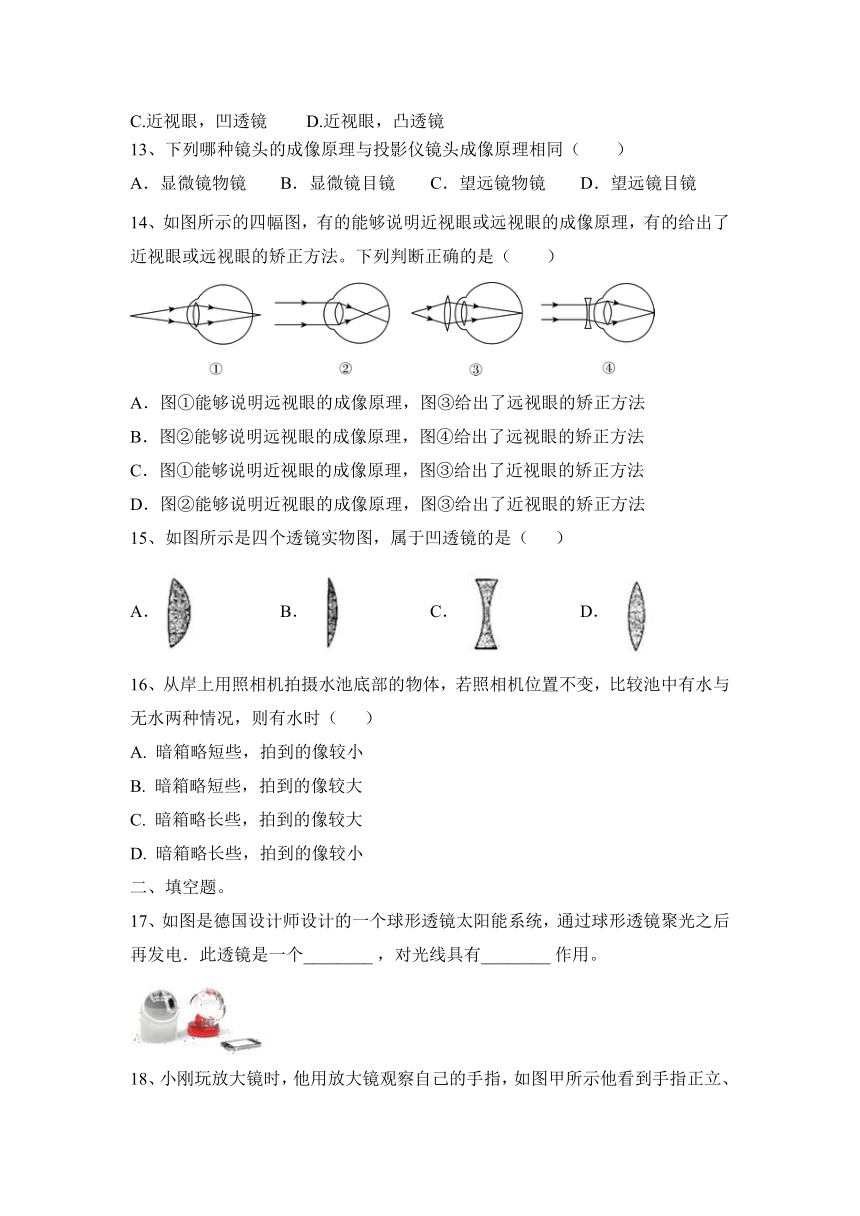

13、下列哪种镜头的成像原理与投影仪镜头成像原理相同（　　）
A．显微镜物镜 B．显微镜目镜 C．望远镜物镜 D．望远镜目镜
14、如图所示的四幅图，有的能够说明近视眼或远视眼的成像原理，有的给出了近视眼或远视眼的矫正方法。下列判断正确的是（　　）
A．图①能够说明远视眼的成像原理，图③给出了远视眼的矫正方法
B．图②能够说明远视眼的成像原理，图④给出了远视眼的矫正方法
C．图①能够说明近视眼的成像原理，图③给出了近视眼的矫正方法
D．图②能够说明近视眼的成像原理，图③给出了近视眼的矫正方法
15、如图所示是四个透镜实物图，属于凹透镜的是（ ）
A． B． C． D．
16、从岸上用照相机拍摄水池底部的物体，若照相机位置不变，比较池中有水与无水两种情况，则有水时（ ）
A. 暗箱略短些，拍到的像较小
B. 暗箱略短些，拍到的像较大
C. 暗箱略长些，拍到的像较大
D. 暗箱略长些，拍到的像较小
二、填空题。
17、如图是德国设计师设计的一个球形透镜太阳能系统，通过球形透镜聚光之后再发电．此透镜是一个________ ，对光线具有________ 作用。
18、小刚玩放大镜时，他用放大镜观察自己的手指，如图甲所示他看到手指正立、放大的 （选填“实”或“虚”）像；然后他用放大镜观察远方的房屋，如图乙所示他将看到房屋倒立、缩小的 （选填“实”或“虚”）像。
19、在“探究凸透镜成像的规律”实验中，如图所示。光屏上呈现一个清晰的像，将蜡烛向靠近凸透镜方向移动，光屏上的像变模糊，要再次在光屏上得到清晰的像，可将光屏向　 　（选填“左”或“右”）移动。远视眼需要佩戴　 　（选填“凸透镜”或“凹透镜”）矫正。
20、小明用薄膜充水后制成水透镜模拟眼球中的晶状体,来比较正常眼、近视眼和远视眼的焦距大小。实验中测得甲图焦距为10cm,再将甲分别挤压成乙图、丙图的形状,并分别测量焦距,如图所示。
(1)测得焦距小于10cm的是图　　　　　,模拟近视眼的是图　　　　　　。
(2)在同一位置,用甲、乙、丙透镜分别对着远处的某一物体,移动光屏得到清晰的像,其中像距较大的是　　　　　图。
21、如图为某显微镜内部的部分光路图，F物、F目分别表示物镜和目镜的焦点，根据图中信息可知目镜是______（选填“凹”或“凸”）透镜。
22、如图所示，让凸透镜正对着太阳光，将一张纸放在凸透镜的另一侧，调整凸透镜与纸的距离，纸上会出现一个很小、很亮的光斑，说明凸透镜对光有 ______ 作用，此光斑到凸透镜光心的距离就是该凸透镜的 ______ 。
三、作图题。
23、如图所示，作出光线通过凸透镜的光路图。
四、实验题。
24、小嘉做“探究凸透镜成像的规律”实验，他正确组装和调试实验器材，先使蜡烛距凸透镜的距离大于凸透镜的两倍焦距。
① 他将蜡烛分别置于光具座上的不同位置，并移动光屏，直到光屏上观察到清晰的像，成像情况如图（a）和（b）所示；
分析比较图（a）和（b）中像距、像的大小随物距的变化关系及相关条件，可得出的初步结论是：当物距大于凸透镜的两倍焦距时，物体通过凸透镜成倒立缩小的实像，______ 。
② 在实验中，小嘉好奇地把自己的近视眼镜（凹透镜）放在蜡烛和凸透镜之间，移动光屏，发现仍可以在光屏上成像；拿开眼镜后，像变得模糊不清；把光屏向靠近凸透镜的方向移动，又可以得到一个清晰的像。结合上述实验现象和科学课中有关眼球的结构（如图（c）所示）及作用（晶状体和角膜共同的作用相当于凸透镜，视网膜相当于光屏），可推测近视眼患者不戴近视眼镜时看不清远处的物体，可能是因为物体的像成在视网膜的______（选填“前”或“后”）方，依据是______ 。
25、小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究“凸透镜成像的规律：
（1）小明通过图甲的实验操作，确定了该凸透镜的焦距。实验时，把凸透镜固定在光具座50cm刻度线处。
（2）小明将蜡烛移至光具座上10cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像，则该像是倒立、　 　的实像。
（3）小明又将蜡烛移至光具座上25cm刻度线处，为在光屏上再次得到清晰的像，应将光屏向　 　（选填“靠近”或“远离”）透镜的方向移动，应用这一成像特点可制成的光学仪器是　 　；此时小明把自己的近视眼镜放在蜡烛和凸透镜之间，若要在光屏上再次成清晰的像，则需要将光屏向　 　（选填“靠近”或“远离”）透镜的方向移动。
（4）小明将蜡烛移至光具座上40cm刻度线处，移动光屏，发现不能在光屏上得到像，为了观察此时成像特点，请你写出接下来的操作是：　 　；小明将蜡烛继续靠近透镜，看到的像将　 　（选填“变大”、“变小”或“不变”）。
五、计算题。
26、一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是　 　（填“正立”“倒立”）的，求出成像的位置和大小。
2023—2024学年八年级上册物理人教版第5章 透镜及其应用 学业训练（含答案）
人教版第5章 透镜及其应用
一、选择题。（16题）
1、一种手电筒上所用的聚光电珠如图所示，其前端相当于一个玻璃制的凸透镜，为了使灯丝发出的光经凸透镜后变成平行光，应把灯丝放在（ ）
A．焦点处 B．焦点以内 C．焦点以外 D．任意位置
【答案】A
2、购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。下列有关说法正确的是（ ）
A. 光经过摄像头成像利用的是光的反射
B. 摄像头成像特点与投影仪相同
C. “刷脸”时，面部应位于摄像头 倍焦距之外
D. “刷脸”时，面部经摄像头成正立、缩小的实像
【答案】C
3、如图所示，让一束平行光经过一凸透镜，在光屏上得到一个最小、最亮的光屏，小明用此透镜做“探究凸透镜成像规律”的实验，下列说法不正确的是（　　）
A．当物体距透镜8cm时，成正立的像
B．当物体距透镜16cm时，成倒立、放大的实像
C．当物体从距透镜20cm处远离透镜的方向移动时，所成的像逐渐变小
D．当物体从距透镜20cm处靠近透镜移动时，要得到清晰的像应使光屏靠近透镜
【答案】D
4、小明在用可变焦的光学照相机（一种镜头焦距大小可根据需要发生改变的光学照相机）给小兰拍了一张半身照之后，保持相机和小兰的位置不变，又给小兰拍了一张全身照．关于这个过程对相机的调节，下列说法中正确的是（　　）
A．焦距变大，像距也变大 B．焦距变小，像距也变小
C．焦距变大，像距变小 D．焦距变小，像距变大
【答案】B
5、全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪。某次仪式中,摄影师拍摄了如图所示的照片,他所用的照相机的镜头相当于一个凸透镜,像成在照相机的底片上,下列说法正确的是（ ）
A.所成的像是缩小的实像 B.所成的像是缩小的虚像
C.所成的像是放大的实像 D.所成的像是放大的虚像
【答案】A
6、外界物体反射来的光线，由瞳孔进人眼球内部，再经过一系列折射后，物像形成于（　　）
A.角膜 B.视网膜 C.晶状体 D.视觉中枢
【答案】B
7、如图所示，有一种望远镜由两组凸透镜组成，靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜，物镜的作用是使远处的物体在焦点附近成缩小的实像，它相当于一个( )
A．幻灯机 B．投影仪 C．放大镜 D．照相机
【答案】D
8、如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26cm时，在光屏上得到一个清晰缩小的实像。下列说法正确的是（　　）
A．该凸透镜的焦距大于13cm
B．若保持蜡烛和光屏位置不动，移动凸透镜，光屏上能成放大清晰的烛焰像
C．若将蜡烛远离凸透镜，为了在光屏上得到清晰的像，应将光屏适当远离凸透镜
D．若在蜡烛和凸透镜之间放一近视镜，需将光屏适当靠近凸透镜才能在光屏上得到清晰的像
【答案】B
9、如图所示，通过透镜的光路图正确的是（ ）
A． B．
C． D．
【答案】C
10、用照相机照穿衣镜中人的像，则（ ）
A. 虚像照不出来 B. 像是倒立的
C. 像是正立的 D. 如开闪光灯就照不出来
【答案】B
11、明轩同学在做凸透镜成像的实验，在光屏上得到烛焰缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上（ ）
A．成倒立、缩小的像 B．成倒立、放大的像
C．成正立、放大的像 D．不能成像
【答案】B
12、在图所示的示意图中，所属视力类型及矫正视力需要配戴的透镜是（　　）
A.远视眼，凹透镜 B.远视眼，凸透镜
C.近视眼，凹透镜 D.近视眼，凸透镜
【答案】C
13、下列哪种镜头的成像原理与投影仪镜头成像原理相同（　　）
A．显微镜物镜 B．显微镜目镜 C．望远镜物镜 D．望远镜目镜
【答案】A
14、如图所示的四幅图，有的能够说明近视眼或远视眼的成像原理，有的给出了近视眼或远视眼的矫正方法。下列判断正确的是（　　）
A．图①能够说明远视眼的成像原理，图③给出了远视眼的矫正方法
B．图②能够说明远视眼的成像原理，图④给出了远视眼的矫正方法
C．图①能够说明近视眼的成像原理，图③给出了近视眼的矫正方法
D．图②能够说明近视眼的成像原理，图③给出了近视眼的矫正方法
【答案】A
15、如图所示是四个透镜实物图，属于凹透镜的是（ ）
A． B． C． D．
【答案】C
16、从岸上用照相机拍摄水池底部的物体，若照相机位置不变，比较池中有水与无水两种情况，则有水时（ ）
A. 暗箱略短些，拍到的像较小
B. 暗箱略短些，拍到的像较大
C. 暗箱略长些，拍到的像较大
D. 暗箱略长些，拍到的像较小
【答案】C
二、填空题。
17、如图是德国设计师设计的一个球形透镜太阳能系统，通过球形透镜聚光之后再发电．此透镜是一个________ ，对光线具有________ 作用。
【答案】凸透镜；会聚
18、小刚玩放大镜时，他用放大镜观察自己的手指，如图甲所示他看到手指正立、放大的 （选填“实”或“虚”）像；然后他用放大镜观察远方的房屋，如图乙所示他将看到房屋倒立、缩小的 （选填“实”或“虚”）像。
【答案】虚 实
19、在“探究凸透镜成像的规律”实验中，如图所示。光屏上呈现一个清晰的像，将蜡烛向靠近凸透镜方向移动，光屏上的像变模糊，要再次在光屏上得到清晰的像，可将光屏向　 　（选填“左”或“右”）移动。远视眼需要佩戴　 　（选填“凸透镜”或“凹透镜”）矫正。
【答案】右；凸透镜
20、小明用薄膜充水后制成水透镜模拟眼球中的晶状体,来比较正常眼、近视眼和远视眼的焦距大小。实验中测得甲图焦距为10cm,再将甲分别挤压成乙图、丙图的形状,并分别测量焦距,如图所示。
(1)测得焦距小于10cm的是图　　　　　,模拟近视眼的是图　　　　　　。
(2)在同一位置,用甲、乙、丙透镜分别对着远处的某一物体,移动光屏得到清晰的像,其中像距较大的是　　　　　图。
【答案】(1)乙　乙　 (2)丙　
21、如图为某显微镜内部的部分光路图，F物、F目分别表示物镜和目镜的焦点，根据图中信息可知目镜是______（选填“凹”或“凸”）透镜。
【答案】凸
22、如图所示，让凸透镜正对着太阳光，将一张纸放在凸透镜的另一侧，调整凸透镜与纸的距离，纸上会出现一个很小、很亮的光斑，说明凸透镜对光有 ______ 作用，此光斑到凸透镜光心的距离就是该凸透镜的 ______ 。
【答案】会聚 焦距
三、作图题。
23、如图所示，作出光线通过凸透镜的光路图。
【答案】如图所示：
四、实验题。
24、小嘉做“探究凸透镜成像的规律”实验，他正确组装和调试实验器材，先使蜡烛距凸透镜的距离大于凸透镜的两倍焦距。
① 他将蜡烛分别置于光具座上的不同位置，并移动光屏，直到光屏上观察到清晰的像，成像情况如图（a）和（b）所示；
分析比较图（a）和（b）中像距、像的大小随物距的变化关系及相关条件，可得出的初步结论是：当物距大于凸透镜的两倍焦距时，物体通过凸透镜成倒立缩小的实像，______ 。
② 在实验中，小嘉好奇地把自己的近视眼镜（凹透镜）放在蜡烛和凸透镜之间，移动光屏，发现仍可以在光屏上成像；拿开眼镜后，像变得模糊不清；把光屏向靠近凸透镜的方向移动，又可以得到一个清晰的像。结合上述实验现象和科学课中有关眼球的结构（如图（c）所示）及作用（晶状体和角膜共同的作用相当于凸透镜，视网膜相当于光屏），可推测近视眼患者不戴近视眼镜时看不清远处的物体，可能是因为物体的像成在视网膜的______（选填“前”或“后”）方，依据是______ 。
【答案】物距增大，像距减小，像变小 前 将近视眼镜拿走后，原来能在光屏上成的清晰的像变模糊了，将光屏靠近凸透镜时，又能得到清晰的像，这说明眼镜拿走后，像成在光屏前，而视网膜相当于此操作中的光屏，所以近视眼是远处物体的像成在视网膜前。
25、小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究“凸透镜成像的规律：
（1）小明通过图甲的实验操作，确定了该凸透镜的焦距。实验时，把凸透镜固定在光具座50cm刻度线处。
（2）小明将蜡烛移至光具座上10cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像，则该像是倒立、　 　的实像。
（3）小明又将蜡烛移至光具座上25cm刻度线处，为在光屏上再次得到清晰的像，应将光屏向　 　（选填“靠近”或“远离”）透镜的方向移动，应用这一成像特点可制成的光学仪器是　 　；此时小明把自己的近视眼镜放在蜡烛和凸透镜之间，若要在光屏上再次成清晰的像，则需要将光屏向　 　（选填“靠近”或“远离”）透镜的方向移动。
（4）小明将蜡烛移至光具座上40cm刻度线处，移动光屏，发现不能在光屏上得到像，为了观察此时成像特点，请你写出接下来的操作是：　 　；小明将蜡烛继续靠近透镜，看到的像将　 　（选填“变大”、“变小”或“不变”）。
【答案】（2）缩小； （3）远离；投影仪；远离；
（4）取走光屏，从光屏一侧透过凸透镜观看烛焰；变小。
五、计算题。
26、一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是　 　（填“正立”“倒立”）的，求出成像的位置和大小。
【答案】倒立；物体依次经过凸透镜、平面镜后所成的像在距凸透镜10cm处，大小20cm。
【解析】由题知，f＝20cm，AB＝40cm，BO＝60cm，
利用凸透镜的特殊光线画出物体AB经凸透镜所成像A″B″，而平面镜放在另一侧距凸透镜20cm处，即右侧焦点处，A点经凸透镜折射后的光线再经平面镜反射后交于A'，由此可得到物体依次经过凸透镜、平面镜后所成的像A′B′是倒立的，如下图所示：
由光的反射定律可知，A′B′与A″B″关于平面镜对称，
由凸透镜成像公式＝+有：＝+
即：＝+，
解得：B″O＝30cm，
所以：B′F＝B″F＝B″O﹣OF＝30cm﹣20cm＝10cm，
所以：OB′＝OF﹣B′F＝20cm﹣10cm＝10cm，
即：物体依次经过凸透镜、平面镜后所成的像在距凸透镜10cm处；
因为Rt△COF∽Rt△A″B″F，且B″F＝OF，
所以：A′B′＝A″B″＝CO＝AB＝×40cm＝20cm，
即：物体依次经过凸透镜、平面镜后所成的像大小为20cm。
