第16章 电压 电阻（含答案）2023—2024学年人教物理九年级全一册

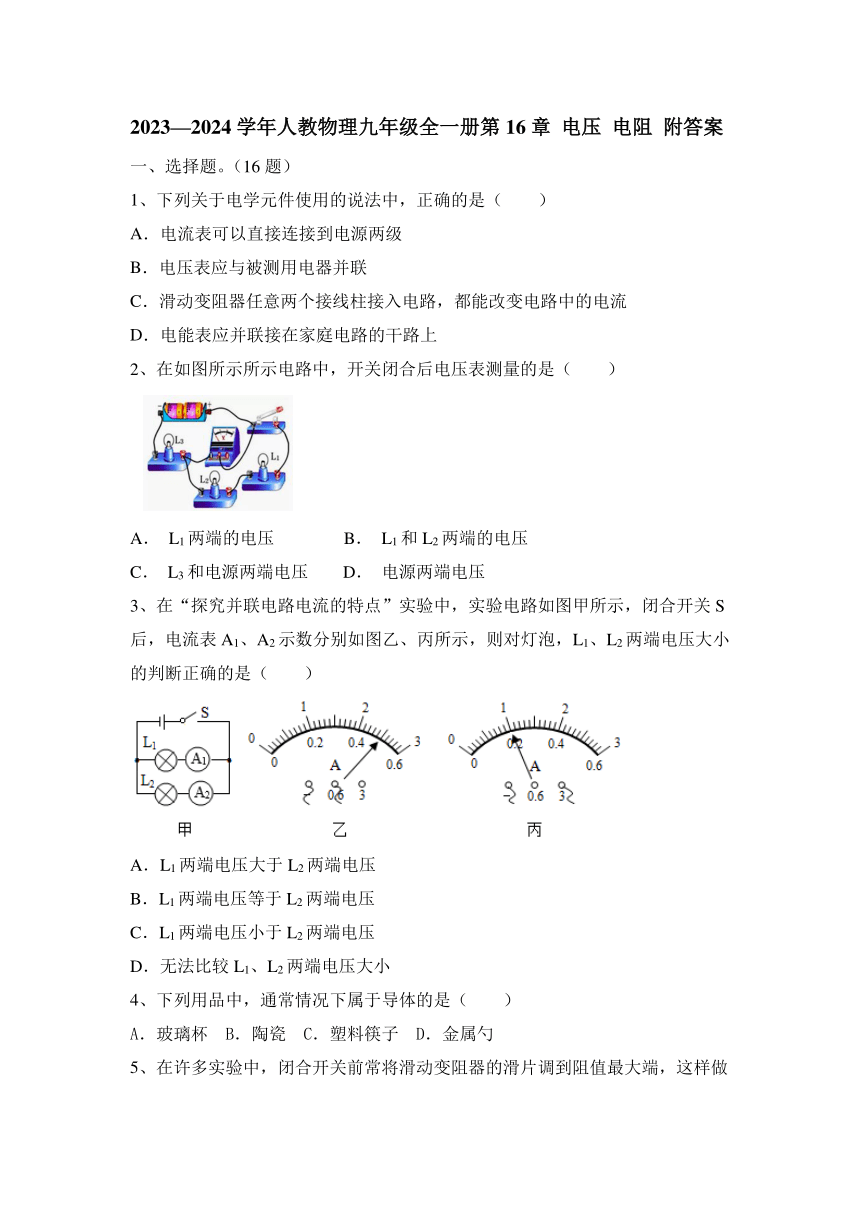

2023—2024学年人教物理九年级全一册第16章 电压 电阻 附答案
一、选择题。（16题）
1、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
2、在如图所示所示电路中，开关闭合后电压表测量的是（ ）
A． L1两端的电压 B． L1和L2两端的电压
C． L3和电源两端电压 D． 电源两端电压
3、在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则对灯泡，L1、L2两端电压大小的判断正确的是（　　）
A．L1两端电压大于L2两端电压
B．L1两端电压等于L2两端电压
C．L1两端电压小于L2两端电压
D．无法比较L1、L2两端电压大小
4、下列用品中，通常情况下属于导体的是（ ）
A．玻璃杯 B．陶瓷 C．塑料筷子 D．金属勺

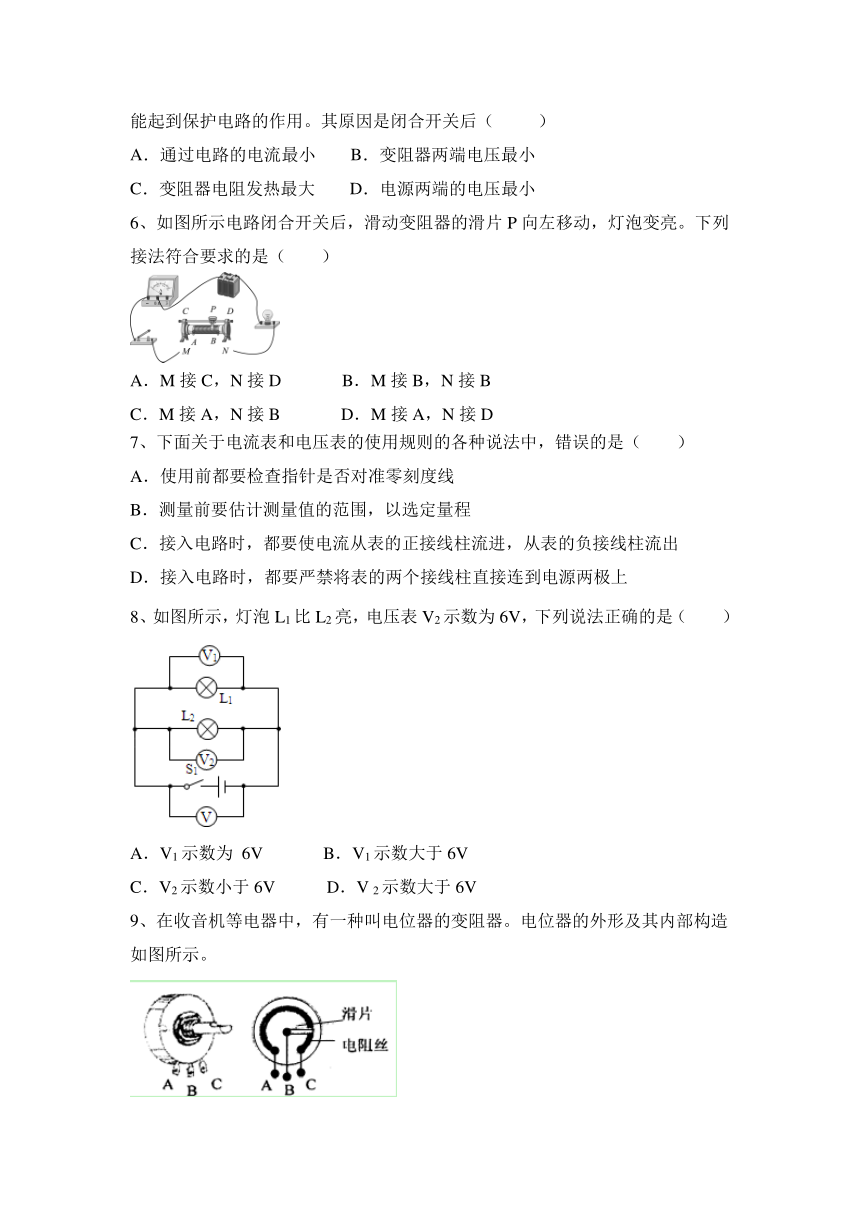

5、在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用。其原因是闭合开关后（ ）
A．通过电路的电流最小 B．变阻器两端电压最小
C．变阻器电阻发热最大 D．电源两端的电压最小
6、如图所示电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。下列接法符合要求的是（ ）
A．M接C，N接D B．M接B，N接B
C．M接A，N接B D．M接A，N接D
7、下面关于电流表和电压表的使用规则的各种说法中，错误的是（　　）
A．使用前都要检查指针是否对准零刻度线
B．测量前要估计测量值的范围，以选定量程
C．接入电路时，都要使电流从表的正接线柱流进，从表的负接线柱流出
D．接入电路时，都要严禁将表的两个接线柱直接连到电源两极上
8、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
A．V1示数为 6V B．V1示数大于6V
C．V2示数小于6V D．V 2示数大于6V
9、在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。

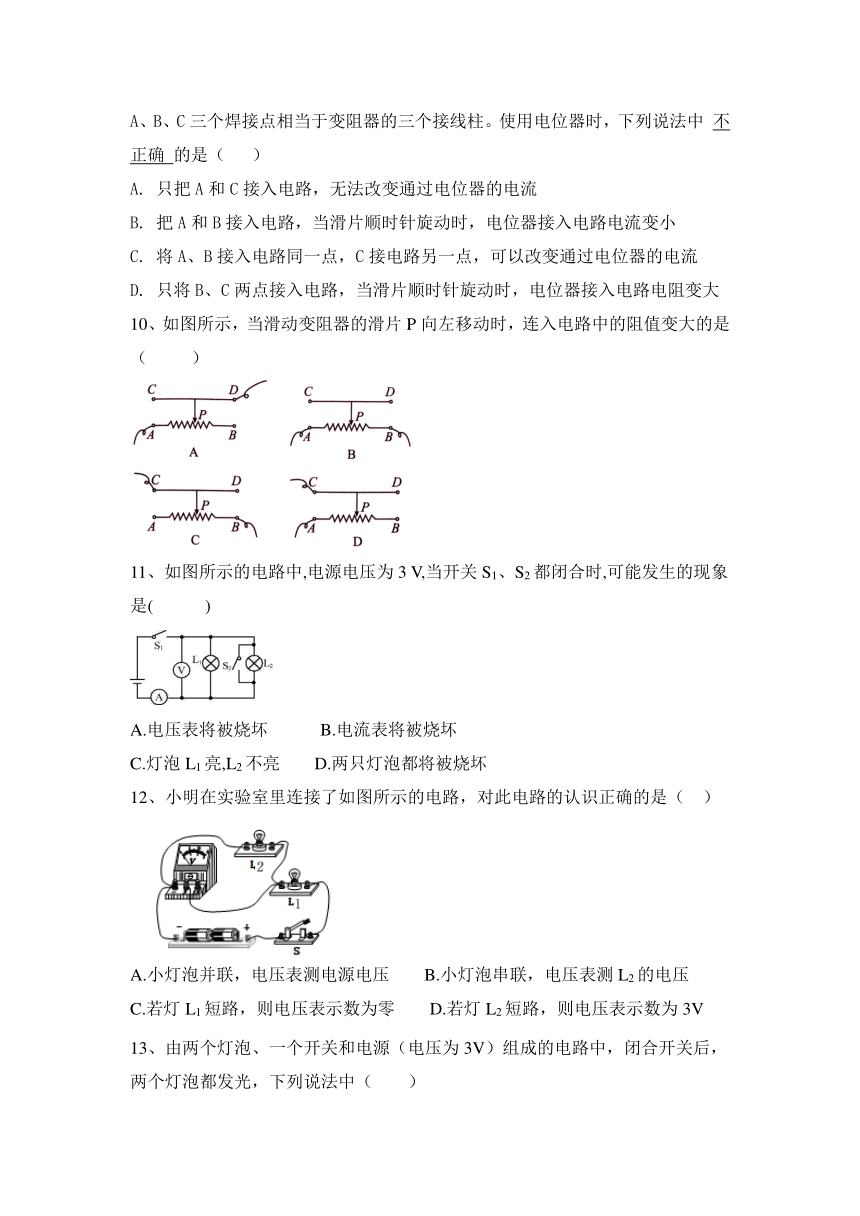

A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法中 不正确 的是（ ）
A. 只把A和C接入电路，无法改变通过电位器的电流
B. 把A和B接入电路，当滑片顺时针旋动时，电位器接入电路电流变小
C. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D. 只将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
10、如图所示，当滑动变阻器的滑片P向左移动时，连入电路中的阻值变大的是（ ）
11、如图所示的电路中,电源电压为3 V,当开关S1、S2都闭合时,可能发生的现象是( )
A.电压表将被烧坏 B.电流表将被烧坏
C.灯泡L1亮,L2不亮 D.两只灯泡都将被烧坏
12、小明在实验室里连接了如图所示的电路，对此电路的认识正确的是（ ）
A.小灯泡并联，电压表测电源电压 B.小灯泡串联，电压表测L2的电压
C.若灯L1短路，则电压表示数为零 D.若灯L2短路，则电压表示数为3V
13、由两个灯泡、一个开关和电源（电压为3V）组成的电路中，闭合开关后，两个灯泡都发光，下列说法中（　　）

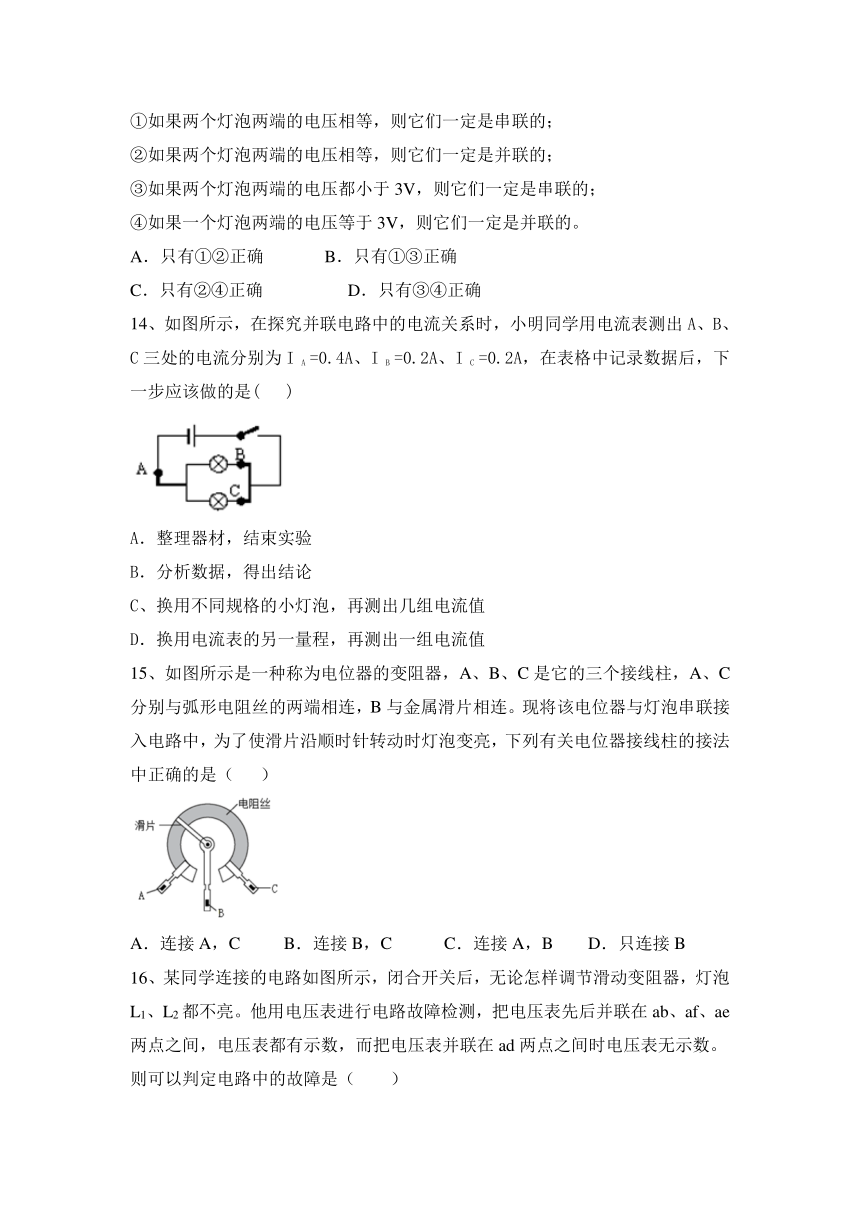

①如果两个灯泡两端的电压相等，则它们一定是串联的；
②如果两个灯泡两端的电压相等，则它们一定是并联的；
③如果两个灯泡两端的电压都小于3V，则它们一定是串联的；
④如果一个灯泡两端的电压等于3V，则它们一定是并联的。
A．只有①②正确 B．只有①③正确
C．只有②④正确 D．只有③④正确
14、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A =0.4A、I B =0.2A、I C =0.2A，在表格中记录数据后，下一步应该做的是( )
A．整理器材，结束实验
B．分析数据，得出结论
C、换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
15、如图所示是一种称为电位器的变阻器，A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片相连。现将该电位器与灯泡串联接入电路中，为了使滑片沿顺时针转动时灯泡变亮，下列有关电位器接线柱的接法中正确的是（ ）
A．连接A，C B．连接B，C C．连接A，B D．只连接B

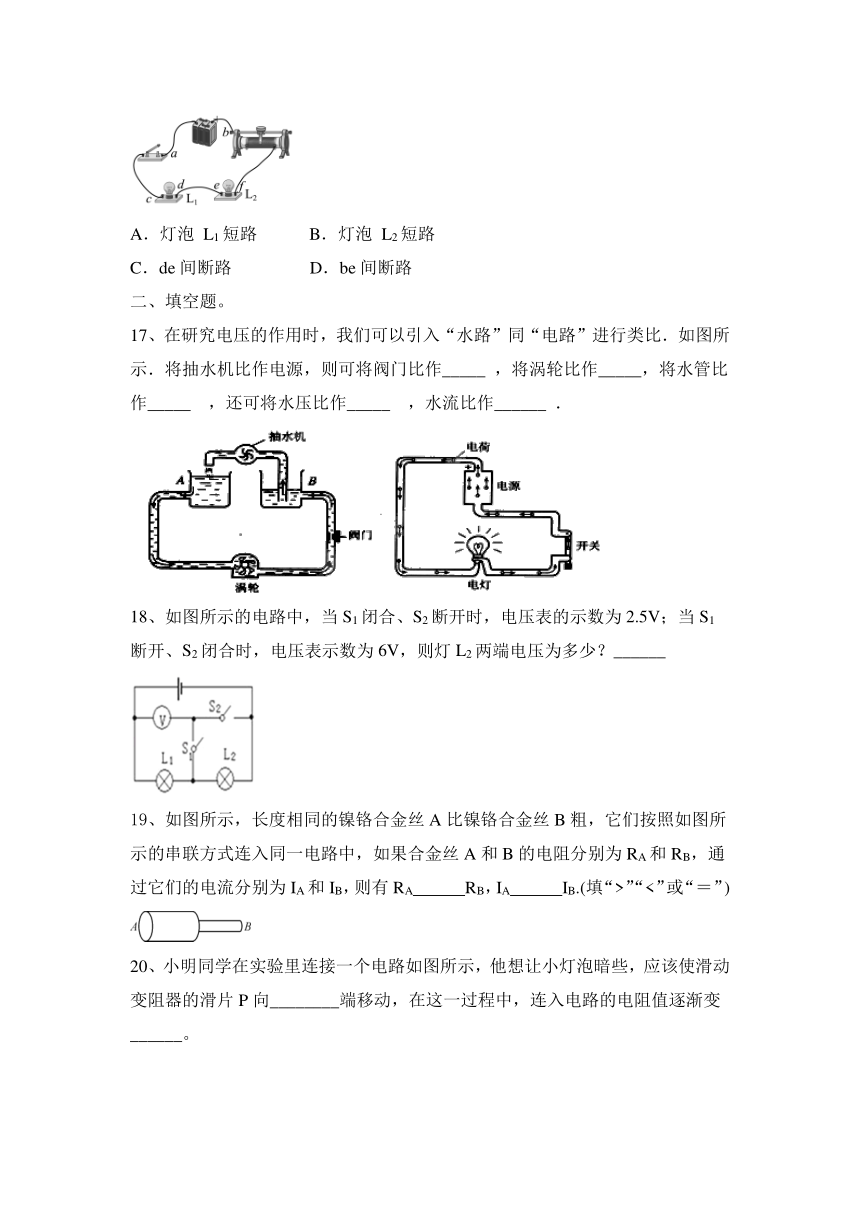

16、某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮。他用电压表进行电路故障检测，把电压表先后并联在ab、af、ae两点之间，电压表都有示数，而把电压表并联在ad两点之间时电压表无示数。则可以判定电路中的故障是（　　）
A．灯泡 L1短路 B．灯泡 L2短路
C．de间断路 D．be间断路
二、填空题。
17、在研究电压的作用时，我们可以引入“水路”同“电路”进行类比．如图所示．将抽水机比作电源，则可将阀门比作_____ ，将涡轮比作_____，将水管比作_____ ，还可将水压比作_____ ，水流比作______ ．
18、如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
19、如图所示，长度相同的镍铬合金丝A比镍铬合金丝B粗，它们按照如图所示的串联方式连入同一电路中，如果合金丝A和B的电阻分别为RA和RB，通过它们的电流分别为IA和IB，则有RA RB，IA IB.(填“>”“<”或“＝”)
20、小明同学在实验里连接一个电路如图所示，他想让小灯泡暗些，应该使滑动变阻器的滑片P向________端移动，在这一过程中，连入电路的电阻值逐渐变　______。
21、如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
三、作图题。
22、如图所示，电源电压为3V，用铅笔画线代替导线，将图中元件连接成电路，要求电压表测量灯泡两端的电压，当滑动变阻器的滑片向右移动时，灯泡变暗。
四、实验题。
23、在温度一定时，小明要探究决定导体电阻大小的因素。下表给出可供选择的各种导体，请回答下列问题。
（1）选择3、6两根导体进行对比，是为了研究导体电阻大小与______是否有关。
（2）选择6和______两根导体进行对比，是为了研究导体电阻大小与长度的关系，还可以选择______导体做此实验。
（3）为了研究导体电阻与横截面积的关系，应选择的两根导体是______（填写导体的代号）。
（4）实验过程中主要运用的物理学研究方法是______。
24、在探究“影响导体电阻大小的因素”实验时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关；
序号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
他们设计了如上图所示的实验电路；
(1)为了验证上述猜想②，应该选用编号为______的两根电阻丝进行实验；
(2)小兵又分别将A和D两电阻丝接人电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：在长度和横截面积相同时，______；
(3)在最近几年，我国城乡各地进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就可以______输电线上电能损失（填“增大”或“减小”）。
五、计算题。
25、如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？
（2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？
26、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
2023—2024学年人教物理九年级全一册第16章 电压 电阻 附答案
一、选择题。（16题）
1、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
【答案】B
2、在如图所示所示电路中，开关闭合后电压表测量的是（ ）
A． L1两端的电压 B． L1和L2两端的电压
C． L3和电源两端电压 D． 电源两端电压
【答案】B
3、在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则对灯泡，L1、L2两端电压大小的判断正确的是（　　）
A．L1两端电压大于L2两端电压
B．L1两端电压等于L2两端电压
C．L1两端电压小于L2两端电压
D．无法比较L1、L2两端电压大小
【答案】B
4、下列用品中，通常情况下属于导体的是（ ）
A．玻璃杯 B．陶瓷 C．塑料筷子 D．金属勺
【答案】D
5、在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用。其原因是闭合开关后（ ）
A．通过电路的电流最小 B．变阻器两端电压最小
C．变阻器电阻发热最大 D．电源两端的电压最小
【答案】A
6、如图所示电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。下列接法符合要求的是（ ）
A．M接C，N接D B．M接B，N接B
C．M接A，N接B D．M接A，N接D
【答案】D
7、下面关于电流表和电压表的使用规则的各种说法中，错误的是（　　）
A．使用前都要检查指针是否对准零刻度线
B．测量前要估计测量值的范围，以选定量程
C．接入电路时，都要使电流从表的正接线柱流进，从表的负接线柱流出
D．接入电路时，都要严禁将表的两个接线柱直接连到电源两极上
【答案】D
8、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
A．V1示数为 6V B．V1示数大于6V
C．V2示数小于6V D．V 2示数大于6V
【答案】A
9、在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。
A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法中 不正确 的是（ ）
A. 只把A和C接入电路，无法改变通过电位器的电流
B. 把A和B接入电路，当滑片顺时针旋动时，电位器接入电路电流变小
C. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D. 只将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
【答案】D
10、如图所示，当滑动变阻器的滑片P向左移动时，连入电路中的阻值变大的是（ ）
【答案】C
11、如图所示的电路中,电源电压为3 V,当开关S1、S2都闭合时,可能发生的现象是( )
A.电压表将被烧坏 B.电流表将被烧坏
C.灯泡L1亮,L2不亮 D.两只灯泡都将被烧坏
【答案】C
12、小明在实验室里连接了如图所示的电路，对此电路的认识正确的是（ ）
A.小灯泡并联，电压表测电源电压 B.小灯泡串联，电压表测L2的电压
C.若灯L1短路，则电压表示数为零 D.若灯L2短路，则电压表示数为3V
【答案】B
13、由两个灯泡、一个开关和电源（电压为3V）组成的电路中，闭合开关后，两个灯泡都发光，下列说法中（　　）
①如果两个灯泡两端的电压相等，则它们一定是串联的；
②如果两个灯泡两端的电压相等，则它们一定是并联的；
③如果两个灯泡两端的电压都小于3V，则它们一定是串联的；
④如果一个灯泡两端的电压等于3V，则它们一定是并联的。
A．只有①②正确 B．只有①③正确
C．只有②④正确 D．只有③④正确
【答案】D
14、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A =0.4A、I B =0.2A、I C =0.2A，在表格中记录数据后，下一步应该做的是( )
A．整理器材，结束实验
B．分析数据，得出结论
C、换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
【答案】C
15、如图所示是一种称为电位器的变阻器，A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片相连。现将该电位器与灯泡串联接入电路中，为了使滑片沿顺时针转动时灯泡变亮，下列有关电位器接线柱的接法中正确的是（ ）
A．连接A，C B．连接B，C C．连接A，B D．只连接B
【答案】B
16、某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮。他用电压表进行电路故障检测，把电压表先后并联在ab、af、ae两点之间，电压表都有示数，而把电压表并联在ad两点之间时电压表无示数。则可以判定电路中的故障是（　　）
A．灯泡 L1短路 B．灯泡 L2短路
C．de间断路 D．be间断路
【答案】B
二、填空题。
17、在研究电压的作用时，我们可以引入“水路”同“电路”进行类比．如图所示．将抽水机比作电源，则可将阀门比作_____ ，将涡轮比作_____，将水管比作_____ ，还可将水压比作_____ ，水流比作______ ．
【答案】开关、用电器、导线、电压、电流
18、如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
【答案】3.5V
19、如图所示，长度相同的镍铬合金丝A比镍铬合金丝B粗，它们按照如图所示的串联方式连入同一电路中，如果合金丝A和B的电阻分别为RA和RB，通过它们的电流分别为IA和IB，则有RA RB，IA IB.(填“>”“<”或“＝”)
【答案】< ＝
20、小明同学在实验里连接一个电路如图所示，他想让小灯泡暗些，应该使滑动变阻器的滑片P向________端移动，在这一过程中，连入电路的电阻值逐渐变　______。
【答案】右 大
21、如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
【答案】2.3 6.0
三、作图题。
22、如图所示，电源电压为3V，用铅笔画线代替导线，将图中元件连接成电路，要求电压表测量灯泡两端的电压，当滑动变阻器的滑片向右移动时，灯泡变暗。
【答案】如图所示：
四、实验题。
23、在温度一定时，小明要探究决定导体电阻大小的因素。下表给出可供选择的各种导体，请回答下列问题。
（1）选择3、6两根导体进行对比，是为了研究导体电阻大小与______是否有关。
（2）选择6和______两根导体进行对比，是为了研究导体电阻大小与长度的关系，还可以选择______导体做此实验。
（3）为了研究导体电阻与横截面积的关系，应选择的两根导体是______（填写导体的代号）。
（4）实验过程中主要运用的物理学研究方法是______。
【答案】1）材料 （2）7 4、5 （3）1、2 （4）控制变量法
24、在探究“影响导体电阻大小的因素”实验时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关；
序号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
他们设计了如上图所示的实验电路；
(1)为了验证上述猜想②，应该选用编号为______的两根电阻丝进行实验；
(2)小兵又分别将A和D两电阻丝接人电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：在长度和横截面积相同时，______；
(3)在最近几年，我国城乡各地进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就可以______输电线上电能损失（填“增大”或“减小”）。
【答案】A、C 导体的电阻与导体的材料有关 减小
五、计算题。
25、如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？
（2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？
【答案】（1）L1两端的电压U1是1.6V
（2）L2两端的电压U2是1.4V
（3）L1、L2串联的总电压U是3V
【解析】（1）由串联电路电压规律可知，总电压比任何一个用电器两端的电压都大.由图可知，左边电压表指针的偏转角度比右边电压表指针的偏转角度小，而左边的电压表示数显示的是总电压，右边的电压表示数显示的是 L1两端的电压，所以出现这种情况的原因一定是两表所选的量程不同.
左边的电压表所选的是0～15V，分度值是0.5V，所以示数是3V，则总电压是3V；
右边的电压表所选的是0～3V，分度值是0.1V，所以示数是1.6V，则L1两端的电压是1.6V
（2）根据U=U1+U2得：U2=U﹣U1=3V﹣1.6V=1.4V
（3）左边的电压表所选的是0～15V，分度值是0.5V，所以示数是3V，则总电压是3V。
26、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
【答案】（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；
（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；
答：（1）灯泡L1两端的电压为1V；
（2）灯泡L2两端的电压为2V；
