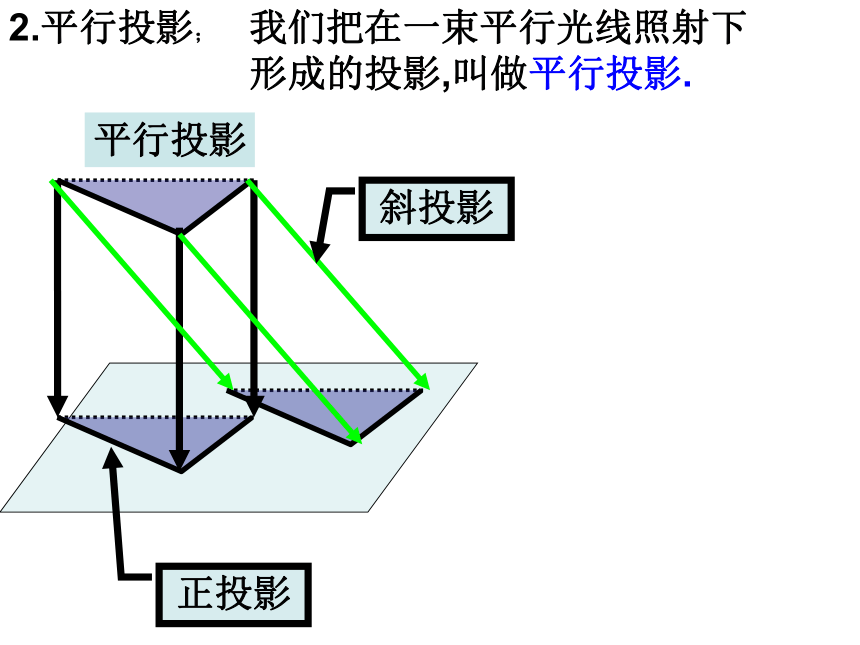

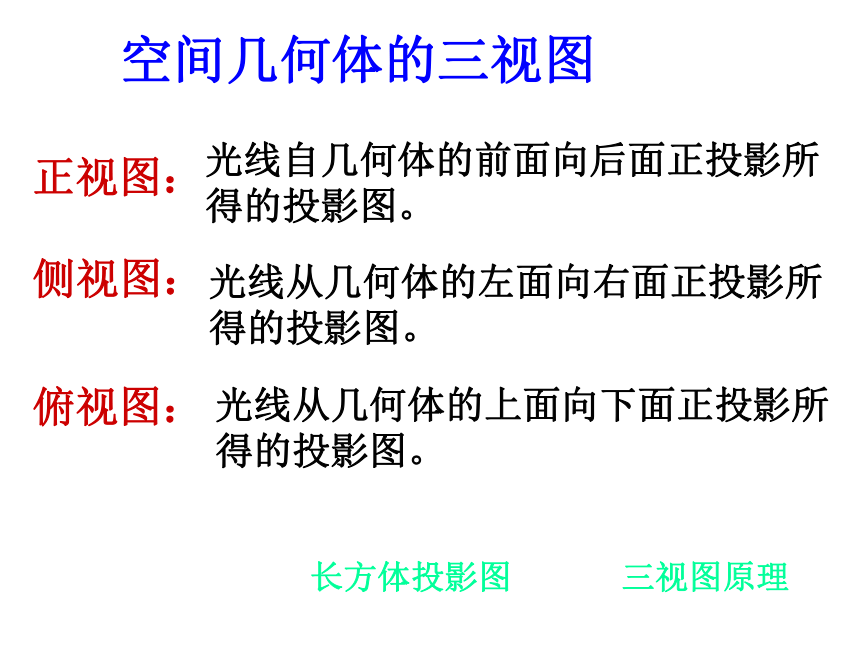

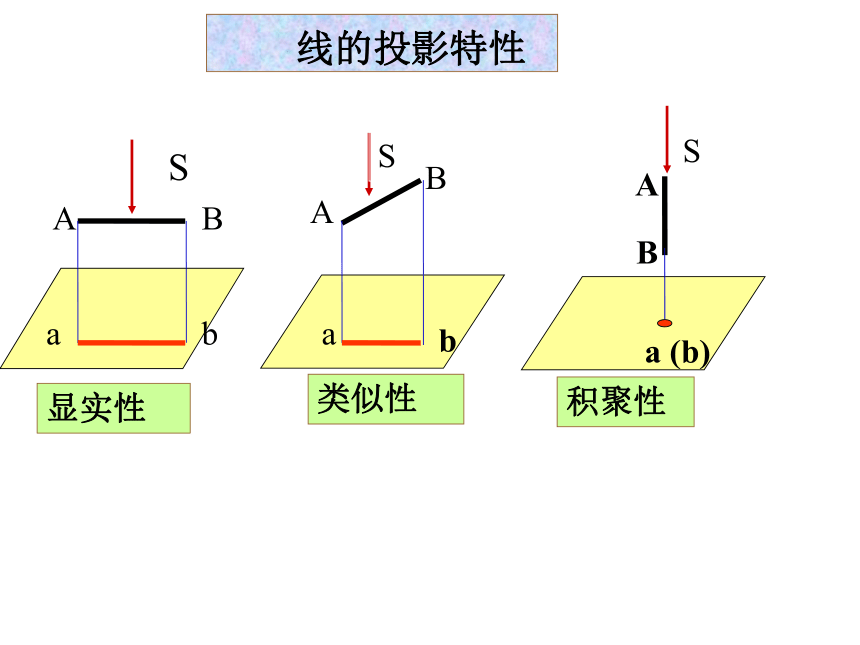

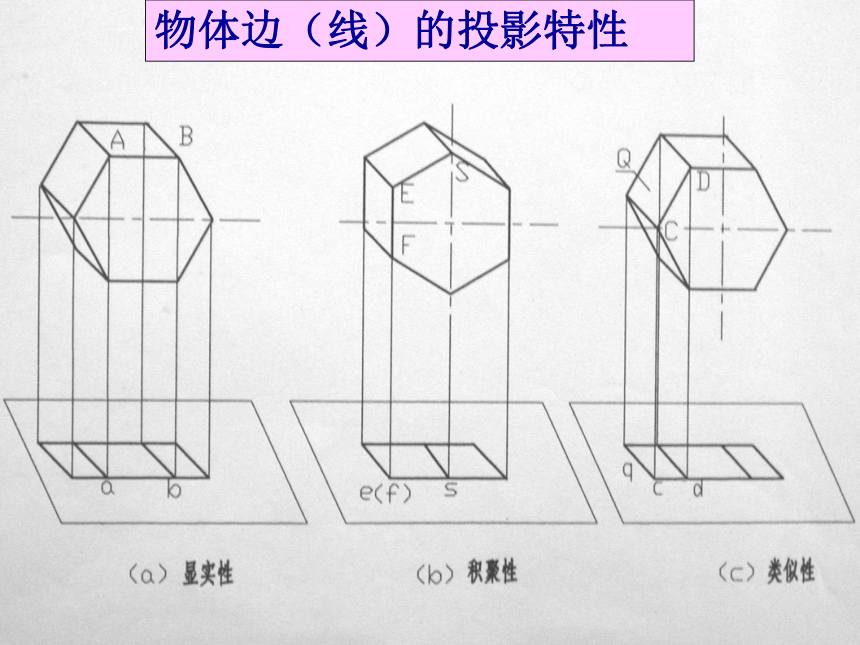

课件33张PPT。空间几何体的三视图与直观图问题情景手影表演A中心投影1.中心投影我们把光由一点向外散射形成的投影,叫做中心投影平行投影斜投影正投影我们把在一束平行光线照射下形成的投影,叫做平行投影.2.平行投影； 线的投影特性ABabAABabSSSa (b)显实性类似性积聚性B 物体边（线）的投影特性空间几何体的三视图长方体投影图三视图原理三视图的对应规律作三视图的原则:

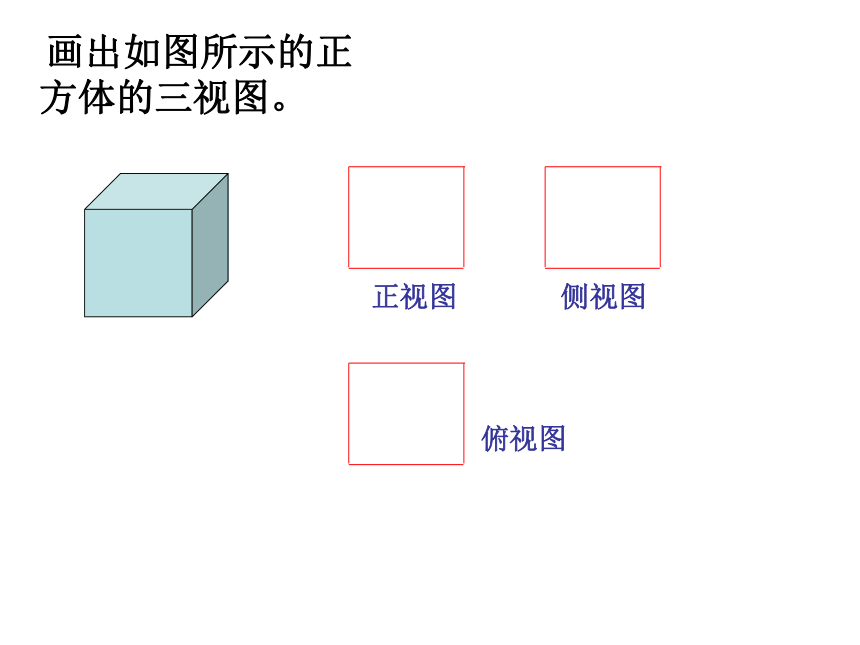

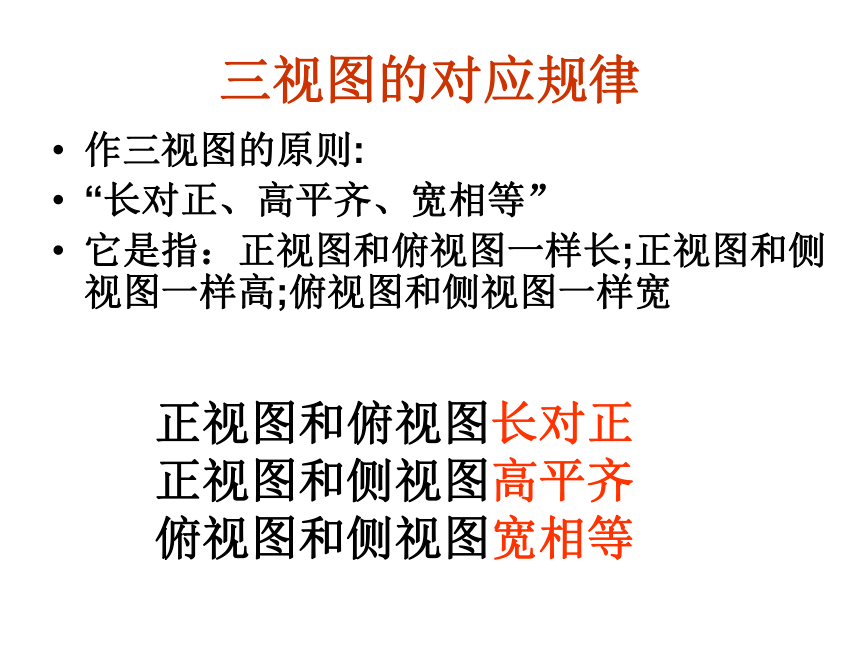

“长对正、高平齐、宽相等”
它是指：正视图和俯视图一样长;正视图和侧视图一样高;俯视图和侧视图一样宽
正视图和俯视图长对正
正视图和侧视图高平齐

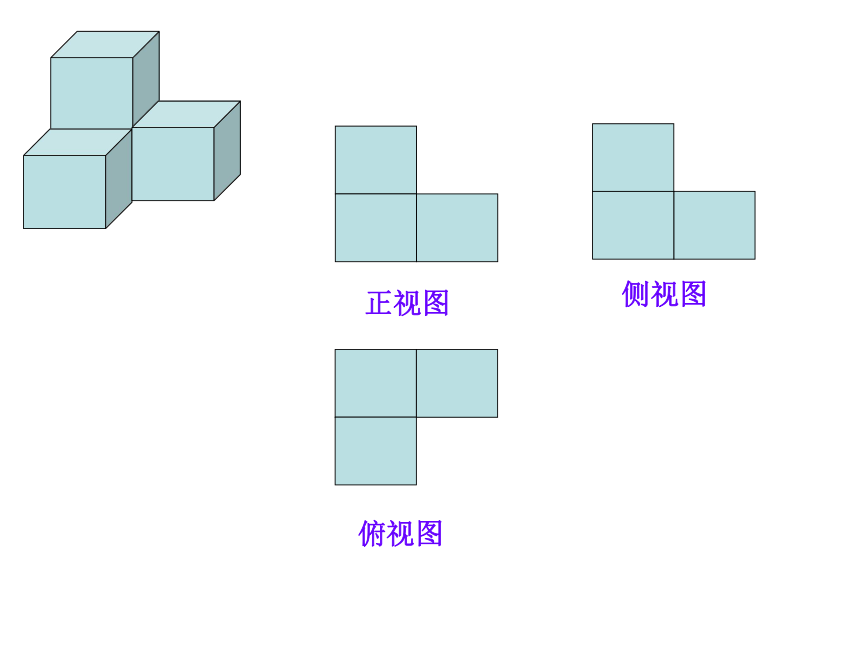

俯视图和侧视图宽相等 画出如图所示的正方体的三视图。圆柱三视图正视图侧视图俯视图圆锥三视图正视图侧视图俯视图正视图
侧视图俯视图三棱柱画出此立体图形的三视图.画几何体的三视图时，能看见的轮廓线和棱用实线表示，不能看见的轮廓线和棱用虚线表示几何体 画出所示四棱锥的三视图。正视图侧视图俯视图三视图是一个物体从不同的方向看所得的图形。所以，一个物体 可以绘制不同形状的图形。在绘图时要掌握一个原则：首选显实或积聚的面为正视图。 怎样根据三视图描述物体的形状呢？

一般先从俯视图结合正视图推测原物体的大体轮廓，再由侧视图展开联想。要尽可能准确地运用“长对正，高平齐，宽相等”的原则，使物体现出庐山真面目！ 如图是一个物体的三视图，试说出
物体的形状正视图侧视图探究创新一个物体的正视图如图所示，请画出它的俯视图，请耐心想一想，有几种情形？圆台三棱台四棱台回味无穷1.三视图
正视图——从正面看到的图
侧视图——从左面看到的图
俯视图——从上面看到的图
2.画物体的三视图时,要符合如下原则:
位置：正视图 侧视图
俯视图
大小：长对正,高平齐,宽相等.圆柱圆台圆柱画出此六棱柱的三视图主视
