2023—2024学年人教物理九年级全一册第20章 电与磁 达标题（含答案）

2023—2024学年人教物理九年级全一册第20章 电与磁 达标题含答案

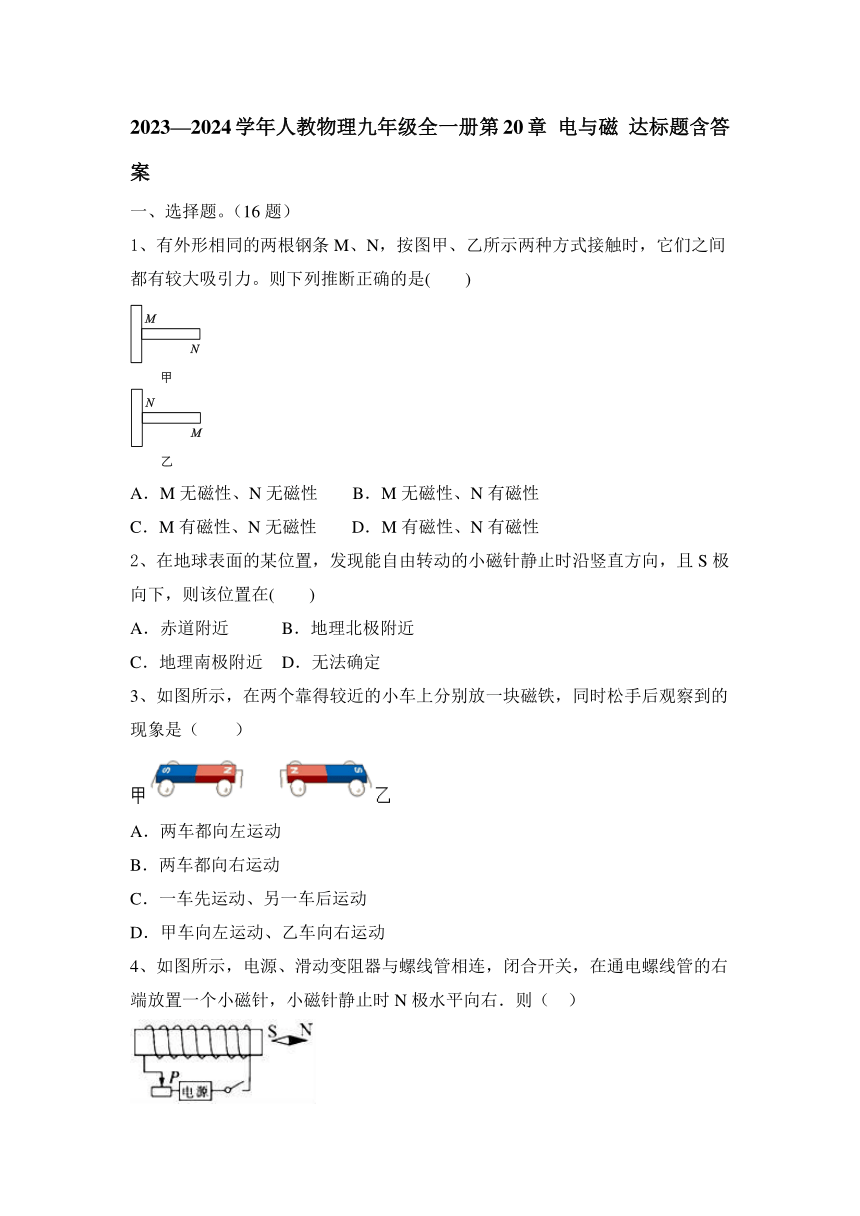

一、选择题。（16题）
1、有外形相同的两根钢条M、N，按图甲、乙所示两种方式接触时，它们之间都有较大吸引力。则下列推断正确的是(　　)
A．M无磁性、N无磁性 B．M无磁性、N有磁性
C．M有磁性、N无磁性 D．M有磁性、N有磁性
2、在地球表面的某位置，发现能自由转动的小磁针静止时沿竖直方向，且S极向下，则该位置在(　　)
A．赤道附近 B．地理北极附近
C．地理南极附近 D．无法确定
3、如图所示，在两个靠得较近的小车上分别放一块磁铁，同时松手后观察到的现象是（　　）
A．两车都向左运动
B．两车都向右运动
C．一车先运动、另一车后运动
D．甲车向左运动、乙车向右运动
4、如图所示，电源、滑动变阻器与螺线管相连，闭合开关，在通电螺线管的右端放置一个小磁针，小磁针静止时N极水平向右．则（ ）
A. 电源左端为正极
B. 电源右端为正极
C. 通电螺线管的左端是N极
D. 滑动变阻器滑片P向左移动，通电螺线管磁性增强

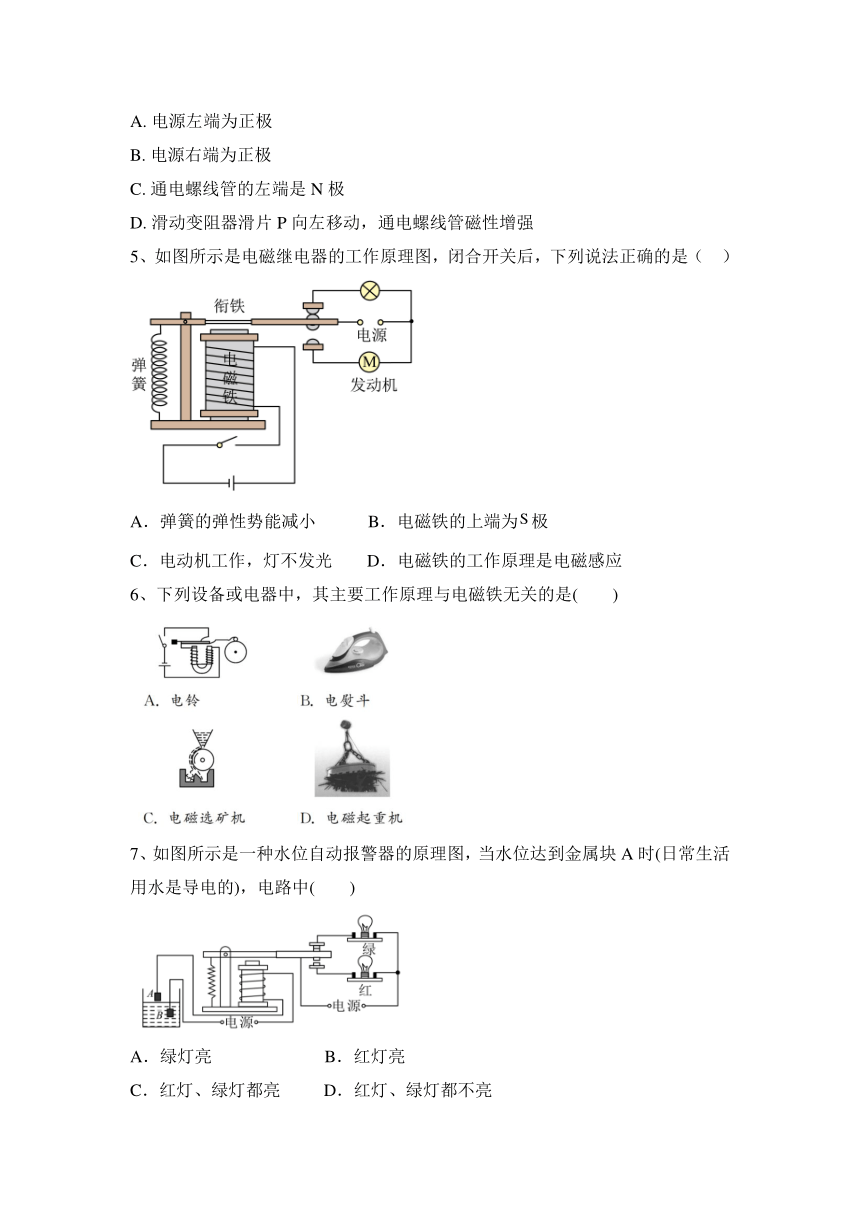

5、如图所示是电磁继电器的工作原理图，闭合开关后，下列说法正确的是（ ）
A．弹簧的弹性势能减小 B．电磁铁的上端为极
C．电动机工作，灯不发光 D．电磁铁的工作原理是电磁感应
6、下列设备或电器中，其主要工作原理与电磁铁无关的是(　　)
7、如图所示是一种水位自动报警器的原理图，当水位达到金属块A时(日常生活用水是导电的)，电路中( )
A．绿灯亮 B．红灯亮
C．红灯、绿灯都亮 D．红灯、绿灯都不亮

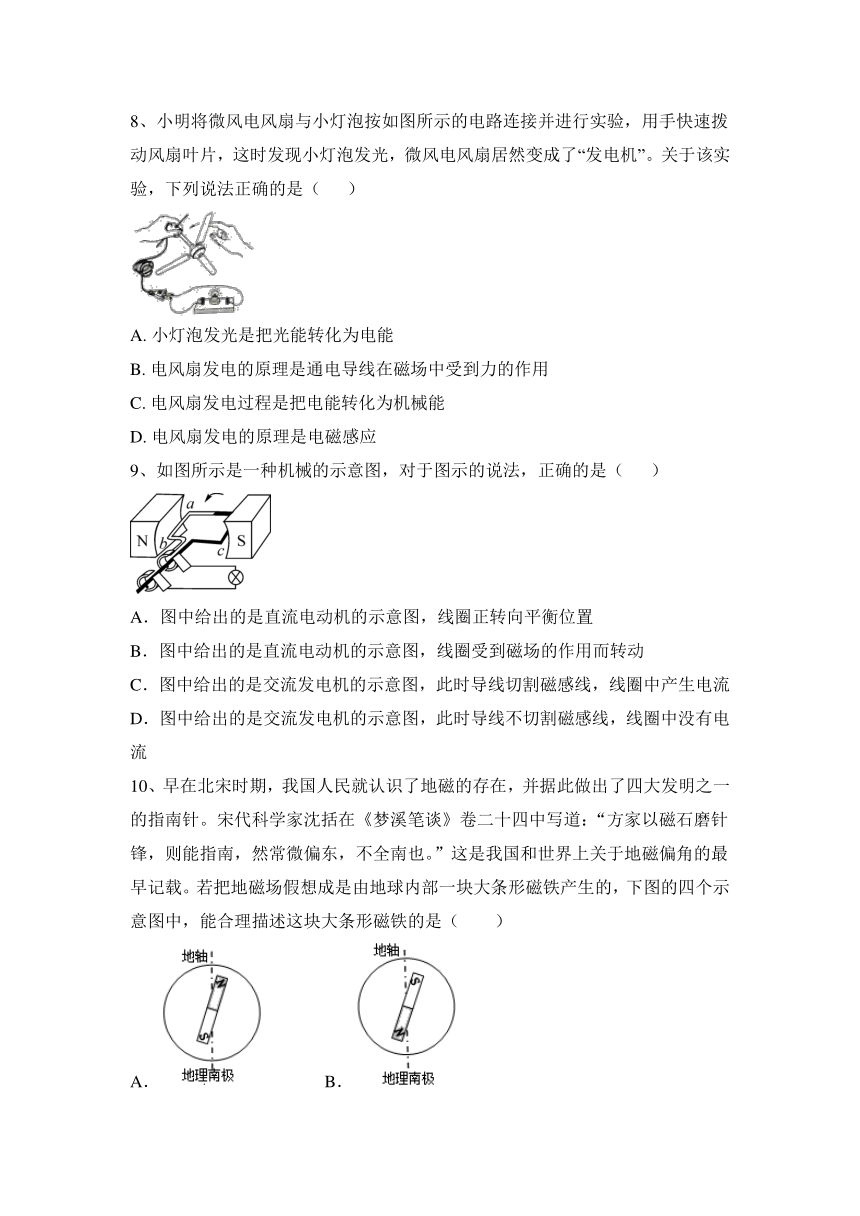

8、小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”。关于该实验，下列说法正确的是（ ）
A. 小灯泡发光是把光能转化为电能
B. 电风扇发电的原理是通电导线在磁场中受到力的作用
C. 电风扇发电过程是把电能转化为机械能
D. 电风扇发电的原理是电磁感应
9、如图所示是一种机械的示意图，对于图示的说法，正确的是（ ）
A．图中给出的是直流电动机的示意图，线圈正转向平衡位置
B．图中给出的是直流电动机的示意图，线圈受到磁场的作用而转动
C．图中给出的是交流发电机的示意图，此时导线切割磁感线，线圈中产生电流
D．图中给出的是交流发电机的示意图，此时导线不切割磁感线，线圈中没有电流
10、早在北宋时期，我国人民就认识了地磁的存在，并据此做出了四大发明之一的指南针。宋代科学家沈括在《梦溪笔谈》卷二十四中写道：“方家以磁石磨针锋，则能指南，然常微偏东，不全南也。”这是我国和世界上关于地磁偏角的最早记载。若把地磁场假想成是由地球内部一块大条形磁铁产生的，下图的四个示意图中，能合理描述这块大条形磁铁的是（　　）
A． B．
C． D．

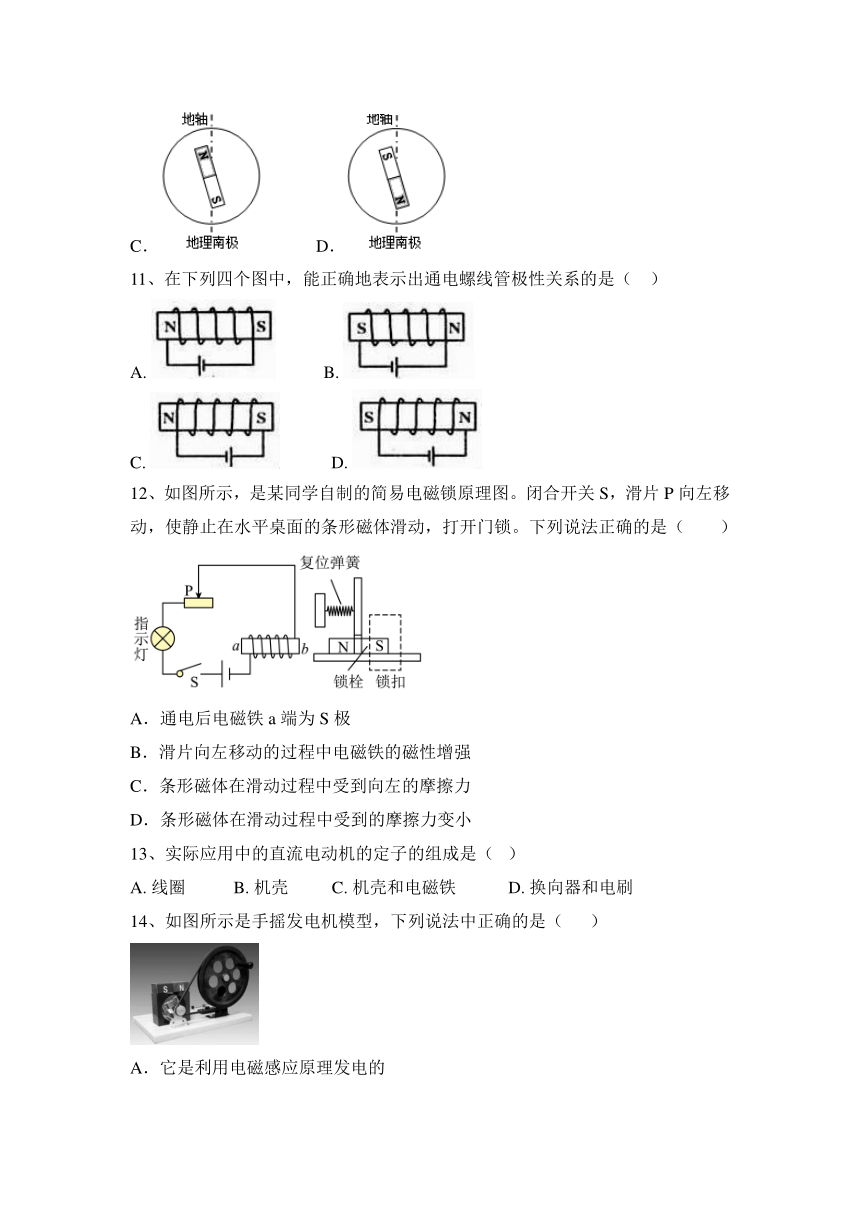

11、在下列四个图中，能正确地表示出通电螺线管极性关系的是（ ）
A. B.
C. D.
12、如图所示，是某同学自制的简易电磁锁原理图。闭合开关S，滑片P向左移动，使静止在水平桌面的条形磁体滑动，打开门锁。下列说法正确的是（　　）
A．通电后电磁铁a端为S极
B．滑片向左移动的过程中电磁铁的磁性增强
C．条形磁体在滑动过程中受到向左的摩擦力
D．条形磁体在滑动过程中受到的摩擦力变小
13、实际应用中的直流电动机的定子的组成是（ ）
A. 线圈 B. 机壳 C. 机壳和电磁铁 D. 换向器和电刷
14、如图所示是手摇发电机模型，下列说法中正确的是（ ）
A．它是利用电磁感应原理发电的
B．它是利用通电导体在磁场中受力原理发电的
C．发电时，线圈在磁场中运动不切割磁感线
D．灯泡发光的亮暗与手摇转盘转动快慢无关

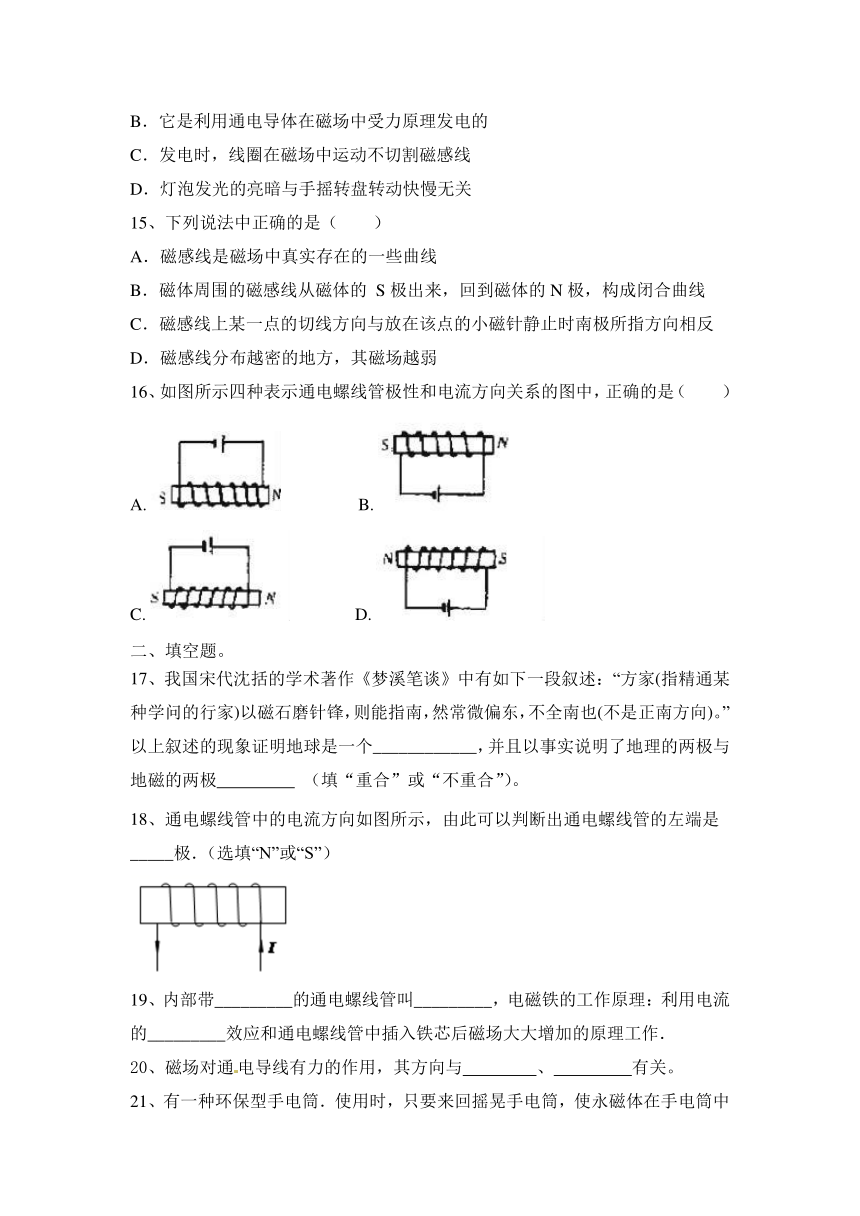

15、下列说法中正确的是（　　）
A．磁感线是磁场中真实存在的一些曲线
B．磁体周围的磁感线从磁体的 S极出来，回到磁体的N极，构成闭合曲线
C．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指方向相反D．磁感线分布越密的地方，其磁场越弱
16、如图所示四种表示通电螺线管极性和电流方向关系的图中，正确的是（　　）
A. B.
C. D.
二、填空题。
17、我国宋代沈括的学术著作《梦溪笔谈》中有如下一段叙述：“方家(指精通某种学问的行家)以磁石磨针锋，则能指南，然常微偏东，不全南也(不是正南方向)。”以上叙述的现象证明地球是一个____________，并且以事实说明了地理的两极与地磁的两极 （填“重合”或“不重合”）。
18、通电螺线管中的电流方向如图所示，由此可以判断出通电螺线管的左端是_____极．（选填“N”或“S”）
19、内部带_________的通电螺线管叫_________，电磁铁的工作原理：利用电流的_________效应和通电螺线管中插入铁芯后磁场大大增加的原理工作．
20、磁场对通电导线有力的作用，其方向与 、 有关。
21、有一种环保型手电筒．使用时，只要来回摇晃手电筒，使永磁体在手电筒中的两个橡胶垫之间来回运动，灯泡就能发光，而且来回摇晃得越快，灯泡就越亮．这种手电筒是根据________ 现象制成的，最早发现该现象的是________ ，这种手电筒其获得电能的过程是________ 能转化为电能。
三、作图题。
22、在图中，请根据电源的正、负极，标出通电螺旋管的N、S极，小磁针的N极，以及周围磁感线方向。
四、简答题。
23、在研究从宇宙射到地球表面的某种未知宇宙射线时，可以让这种射线穿过一个已知磁场的方法来确定它的带电性质，在国际空间站上，瑞士研制的直径为1m，高0.8m，重21t的圆柱形磁体，它的任务就是当射线经过它的磁场时能被区分出来（提示：我们可以把宇宙射线当作带电和不带电的导体进行分析），如图是三种情况下的射线运动的轨迹，若A带负电，则B、C两种射线是否带电，带什么电？
五、实验题。
24、研究电动机的工作过程。
（1）电动机的工作原理是磁场对________有力的作用。甲图中，线圈左右两边框ab、cd的受力方向相反，其原因是________。线圈从图示位置再转动________度后线圈将恰好达到平衡位置，并最终停在该位置。
（2）乙图中的线圈可以持续转动，是因为它加装了________，该装置能在线圈________(选填“刚转到”、“即将转到”或“刚转过”)平衡位置时，自动改变线圈中的电流方向。
（3）①丙图所示的电动机模型中，调换器件________（填图中的序号）的放置可方便改变电动机的转动方向。
②通电后电动机模型不转动，若是接触不良，可以把铜片(电刷)再弯曲一下，以增加它的________（填物质的物理属性）。
六、计算类综合题。
25、由于降水偏少以及火力发电用煤供应不足等原因，全国大多数省份供电不足，频频跳闸停电，影响居民生活及农业生产．某校为了维持正常教学用电，自购了一台发电机，铭牌上的参数如下表：
型号 200GF 额定频率 50Hz
转速 1500r/min 额定电流 400A
额定功率 200kW 效率 80%
请回答下列问题：
（1）柴油发电机由柴油机和发电机两部分组合而成，从能源可否再生角度来看，柴油是________ 能源，工作时的能量转化是：柴油燃烧化学能转变为________ ，柴油机________ 冲程中内能转变为机械能，最后通过发电机转化为电能。
（2）发电机的工作原理是( )
A. 电流的磁效应 B. 电磁感应现象
C. 磁场对电流有作用力 D. 通电线圈在磁场中转动
（3）到了夏天，全校100个教室，各个教室要增开“220V50W”的电风扇4台，教师办公室要增开“220V0.8kW”的空调机40台，会议室、计算机房 要增开“220V2.5kW”空调机8台．若其他设备总功率为80kW并照常运行。试通过计算说明现有发电机能否满足需要。
（4）柴油发电机对学校的环境会造成哪些影响？（至少两点）
2023—2024学年人教物理九年级全一册第20章 电与磁 达标题含答案
一、选择题。（16题）
1、有外形相同的两根钢条M、N，按图甲、乙所示两种方式接触时，它们之间都有较大吸引力。则下列推断正确的是(　　)
A．M无磁性、N无磁性 B．M无磁性、N有磁性
C．M有磁性、N无磁性 D．M有磁性、N有磁性
【答案】D　
2、在地球表面的某位置，发现能自由转动的小磁针静止时沿竖直方向，且S极向下，则该位置在(　　)
A．赤道附近 B．地理北极附近
C．地理南极附近 D．无法确定
【答案】C　
3、如图所示，在两个靠得较近的小车上分别放一块磁铁，同时松手后观察到的现象是（　　）
A．两车都向左运动
B．两车都向右运动
C．一车先运动、另一车后运动
D．甲车向左运动、乙车向右运动
【答案】D
4、如图所示，电源、滑动变阻器与螺线管相连，闭合开关，在通电螺线管的右端放置一个小磁针，小磁针静止时N极水平向右．则（ ）
A. 电源左端为正极
B. 电源右端为正极
C. 通电螺线管的左端是N极
D. 滑动变阻器滑片P向左移动，通电螺线管磁性增强
【答案】A
5、如图所示是电磁继电器的工作原理图，闭合开关后，下列说法正确的是（ ）
A．弹簧的弹性势能减小 B．电磁铁的上端为极
C．电动机工作，灯不发光 D．电磁铁的工作原理是电磁感应
【答案】C
6、下列设备或电器中，其主要工作原理与电磁铁无关的是(　　)
【答案】B
7、如图所示是一种水位自动报警器的原理图，当水位达到金属块A时(日常生活用水是导电的)，电路中( )
A．绿灯亮 B．红灯亮
C．红灯、绿灯都亮 D．红灯、绿灯都不亮
【答案】B
8、小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”。关于该实验，下列说法正确的是（ ）
A. 小灯泡发光是把光能转化为电能
B. 电风扇发电的原理是通电导线在磁场中受到力的作用
C. 电风扇发电过程是把电能转化为机械能
D. 电风扇发电的原理是电磁感应
【答案】D
9、如图所示是一种机械的示意图，对于图示的说法，正确的是（ ）
A．图中给出的是直流电动机的示意图，线圈正转向平衡位置
B．图中给出的是直流电动机的示意图，线圈受到磁场的作用而转动
C．图中给出的是交流发电机的示意图，此时导线切割磁感线，线圈中产生电流
D．图中给出的是交流发电机的示意图，此时导线不切割磁感线，线圈中没有电流
【答案】C
10、早在北宋时期，我国人民就认识了地磁的存在，并据此做出了四大发明之一的指南针。宋代科学家沈括在《梦溪笔谈》卷二十四中写道：“方家以磁石磨针锋，则能指南，然常微偏东，不全南也。”这是我国和世界上关于地磁偏角的最早记载。若把地磁场假想成是由地球内部一块大条形磁铁产生的，下图的四个示意图中，能合理描述这块大条形磁铁的是（　　）
A． B．
C． D．
【答案】D
11、在下列四个图中，能正确地表示出通电螺线管极性关系的是（ ）
A. B.
C. D.
【答案】D
12、如图所示，是某同学自制的简易电磁锁原理图。闭合开关S，滑片P向左移动，使静止在水平桌面的条形磁体滑动，打开门锁。下列说法正确的是（　　）
A．通电后电磁铁a端为S极
B．滑片向左移动的过程中电磁铁的磁性增强
C．条形磁体在滑动过程中受到向左的摩擦力
D．条形磁体在滑动过程中受到的摩擦力变小
【答案】B
13、实际应用中的直流电动机的定子的组成是（ ）
A. 线圈 B. 机壳 C. 机壳和电磁铁 D. 换向器和电刷
【答案】C
14、如图所示是手摇发电机模型，下列说法中正确的是（ ）
A．它是利用电磁感应原理发电的
B．它是利用通电导体在磁场中受力原理发电的
C．发电时，线圈在磁场中运动不切割磁感线
D．灯泡发光的亮暗与手摇转盘转动快慢无关
【答案】A
15、下列说法中正确的是（　　）
A．磁感线是磁场中真实存在的一些曲线
B．磁体周围的磁感线从磁体的 S极出来，回到磁体的N极，构成闭合曲线
C．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指方向相反D．磁感线分布越密的地方，其磁场越弱
【答案】C
16、如图所示四种表示通电螺线管极性和电流方向关系的图中，正确的是（　　）
A. B.
C. D.
【答案】C
二、填空题。
17、我国宋代沈括的学术著作《梦溪笔谈》中有如下一段叙述：“方家(指精通某种学问的行家)以磁石磨针锋，则能指南，然常微偏东，不全南也(不是正南方向)。”以上叙述的现象证明地球是一个____________，并且以事实说明了地理的两极与地磁的两极 （填“重合”或“不重合”）。
【答案】大磁体，不重合
18、通电螺线管中的电流方向如图所示，由此可以判断出通电螺线管的左端是_____极．（选填“N”或“S”）
【答案】N
19、内部带_________的通电螺线管叫_________，电磁铁的工作原理：利用电流的_________效应和通电螺线管中插入铁芯后磁场大大增加的原理工作．
【答案】铁芯 电磁铁 磁
20、磁场对通电导线有力的作用，其方向与 、 有关。
【答案】电流方向，磁场方向
21、有一种环保型手电筒．使用时，只要来回摇晃手电筒，使永磁体在手电筒中的两个橡胶垫之间来回运动，灯泡就能发光，而且来回摇晃得越快，灯泡就越亮．这种手电筒是根据________ 现象制成的，最早发现该现象的是________ ，这种手电筒其获得电能的过程是________ 能转化为电能。
【答案】电磁感应；法拉弟；机械
三、作图题。
22、在图中，请根据电源的正、负极，标出通电螺旋管的N、S极，小磁针的N极，以及周围磁感线方向。
【答案及解析】电流由左侧流入，由右手螺旋定则知电磁铁的右侧为N极，左侧为S极；由磁极间的相互作用可知小磁铁左侧为S极，右侧为N极．外部磁感线由N极指向S极．故答案如图：

四、简答题。
23、在研究从宇宙射到地球表面的某种未知宇宙射线时，可以让这种射线穿过一个已知磁场的方法来确定它的带电性质，在国际空间站上，瑞士研制的直径为1m，高0.8m，重21t的圆柱形磁体，它的任务就是当射线经过它的磁场时能被区分出来（提示：我们可以把宇宙射线当作带电和不带电的导体进行分析），如图是三种情况下的射线运动的轨迹，若A带负电，则B、C两种射线是否带电，带什么电？
【答案】B不带电，C带正电荷。
五、实验题。
24、研究电动机的工作过程。
（1）电动机的工作原理是磁场对________有力的作用。甲图中，线圈左右两边框ab、cd的受力方向相反，其原因是________。线圈从图示位置再转动________度后线圈将恰好达到平衡位置，并最终停在该位置。
（2）乙图中的线圈可以持续转动，是因为它加装了________，该装置能在线圈________(选填“刚转到”、“即将转到”或“刚转过”)平衡位置时，自动改变线圈中的电流方向。
（3）①丙图所示的电动机模型中，调换器件________（填图中的序号）的放置可方便改变电动机的转动方向。
②通电后电动机模型不转动，若是接触不良，可以把铜片(电刷)再弯曲一下，以增加它的________（填物质的物理属性）。
【答案】（1）电流(或通电线圈)；电流方向不同；90
（2）换向器；刚转过 （3）①；弹性
六、计算类综合题。
25、由于降水偏少以及火力发电用煤供应不足等原因，全国大多数省份供电不足，频频跳闸停电，影响居民生活及农业生产．某校为了维持正常教学用电，自购了一台发电机，铭牌上的参数如下表：
型号 200GF 额定频率 50Hz
转速 1500r/min 额定电流 400A
额定功率 200kW 效率 80%
请回答下列问题：
（1）柴油发电机由柴油机和发电机两部分组合而成，从能源可否再生角度来看，柴油是________ 能源，工作时的能量转化是：柴油燃烧化学能转变为________ ，柴油机________ 冲程中内能转变为机械能，最后通过发电机转化为电能。
（2）发电机的工作原理是( )
A. 电流的磁效应 B. 电磁感应现象
C. 磁场对电流有作用力 D. 通电线圈在磁场中转动
（3）到了夏天，全校100个教室，各个教室要增开“220V50W”的电风扇4台，教师办公室要增开“220V0.8kW”的空调机40台，会议室、计算机房 要增开“220V2.5kW”空调机8台．若其他设备总功率为80kW并照常运行。试通过计算说明现有发电机能否满足需要。
（4）柴油发电机对学校的环境会造成哪些影响？（至少两点）
【答案及解析】（1）不可再生；内能；做功 （2）B
（3）由题意知：
P总=0.05kW×4×100+0.8kW×40+2.5kW×8+80kW=152kW=152000W
干路中的电流I===690.9A＞400A
故不能满足需要。
（4）主要包括：大气污染和噪音污染。
