第二十章 电与磁 达标题附（含答案）2023—2024学年人教版物理九年级全一册

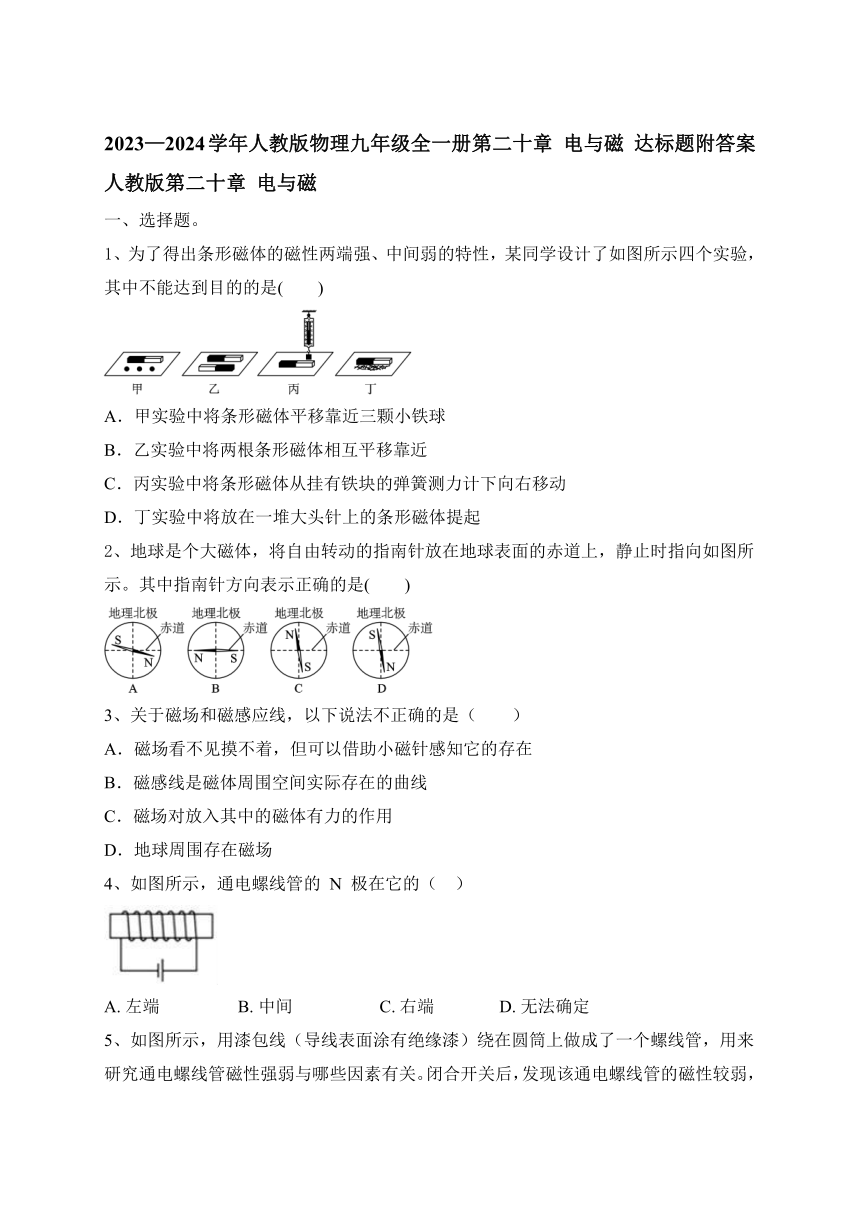

2023—2024学年人教版物理九年级全一册第二十章 电与磁 达标题附答案
人教版第二十章 电与磁
一、选择题。
1、为了得出条形磁体的磁性两端强、中间弱的特性，某同学设计了如图所示四个实验，其中不能达到目的的是(　　)
A．甲实验中将条形磁体平移靠近三颗小铁球
B．乙实验中将两根条形磁体相互平移靠近
C．丙实验中将条形磁体从挂有铁块的弹簧测力计下向右移动
D．丁实验中将放在一堆大头针上的条形磁体提起
2、地球是个大磁体，将自由转动的指南针放在地球表面的赤道上，静止时指向如图所示。其中指南针方向表示正确的是(　　)
3、关于磁场和磁感应线，以下说法不正确的是（　　）
A．磁场看不见摸不着，但可以借助小磁针感知它的存在
B．磁感线是磁体周围空间实际存在的曲线
C．磁场对放入其中的磁体有力的作用
D．地球周围存在磁场
4、如图所示，通电螺线管的 N 极在它的（ ）
A. 左端 B. 中间 C. 右端 D. 无法确定

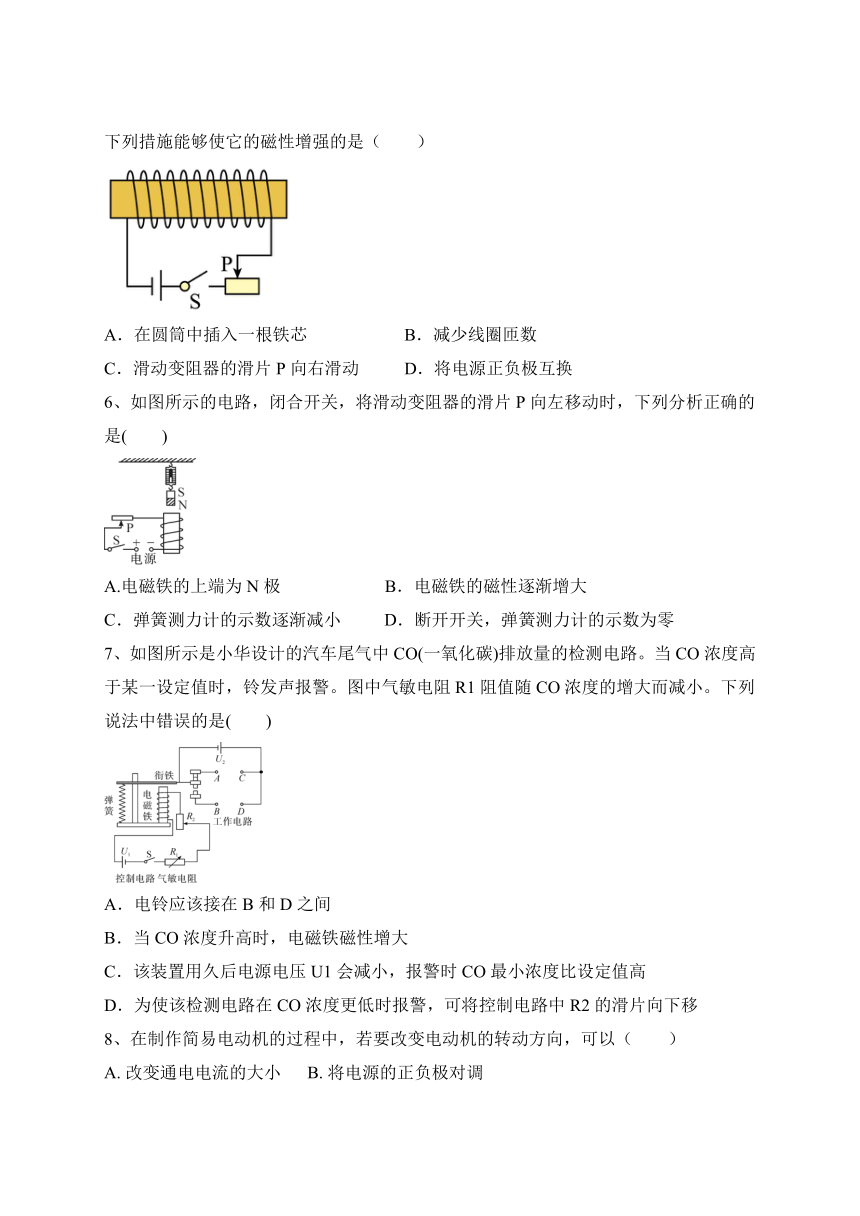

5、如图所示，用漆包线（导线表面涂有绝缘漆）绕在圆筒上做成了一个螺线管，用来研究通电螺线管磁性强弱与哪些因素有关。闭合开关后，发现该通电螺线管的磁性较弱，下列措施能够使它的磁性增强的是（　　）
A．在圆筒中插入一根铁芯 B．减少线圈匝数
C．滑动变阻器的滑片P向右滑动 D．将电源正负极互换
6、如图所示的电路，闭合开关，将滑动变阻器的滑片P向左移动时，下列分析正确的是(　　)
A.电磁铁的上端为N极 B．电磁铁的磁性逐渐增大
C．弹簧测力计的示数逐渐减小 D．断开开关，弹簧测力计的示数为零
7、如图所示是小华设计的汽车尾气中CO(一氧化碳)排放量的检测电路。当CO浓度高于某一设定值时，铃发声报警。图中气敏电阻R1阻值随CO浓度的增大而减小。下列说法中错误的是(　　)
A．电铃应该接在B和D之间
B．当CO浓度升高时，电磁铁磁性增大
C．该装置用久后电源电压U1会减小，报警时CO最小浓度比设定值高
D．为使该检测电路在CO浓度更低时报警，可将控制电路中R2的滑片向下移
8、在制作简易电动机的过程中，若要改变电动机的转动方向，可以（　　）
A. 改变通电电流的大小 B. 将电源的正负极对调
C. 换用磁性更强的磁铁 D. 增加电动机的线圈匝数

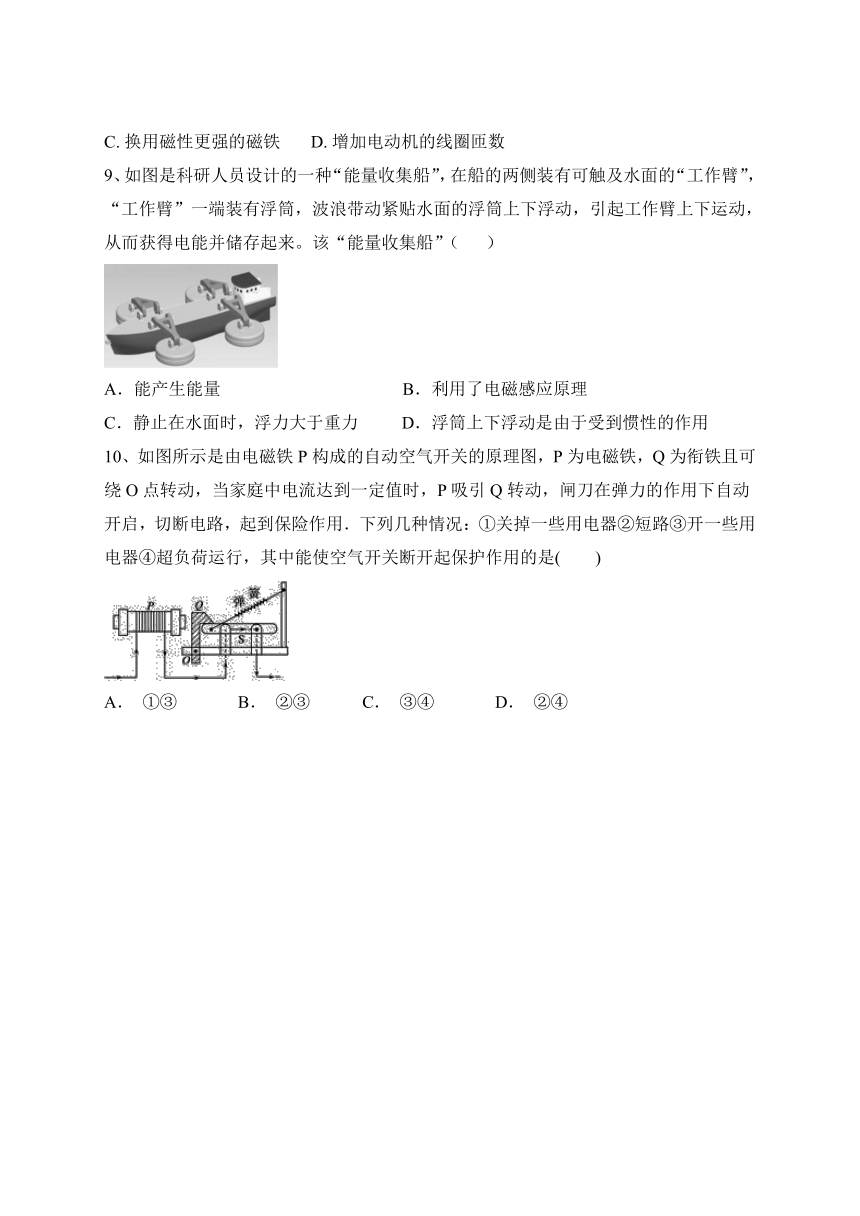

9、如图是科研人员设计的一种“能量收集船”，在船的两侧装有可触及水面的“工作臂”，“工作臂”一端装有浮筒，波浪带动紧贴水面的浮筒上下浮动，引起工作臂上下运动，从而获得电能并储存起来。该“能量收集船”（ ）
A．能产生能量 B．利用了电磁感应原理
C．静止在水面时，浮力大于重力 D．浮筒上下浮动是由于受到惯性的作用
10、如图所示是由电磁铁P构成的自动空气开关的原理图，P为电磁铁，Q为衔铁且可绕O点转动，当家庭中电流达到一定值时，P吸引Q转动，闸刀在弹力的作用下自动开启，切断电路，起到保险作用．下列几种情况：①关掉一些用电器②短路③开一些用电器④超负荷运行，其中能使空气开关断开起保护作用的是(　　)
A． ①③ B． ②③ C． ③④ D． ②④

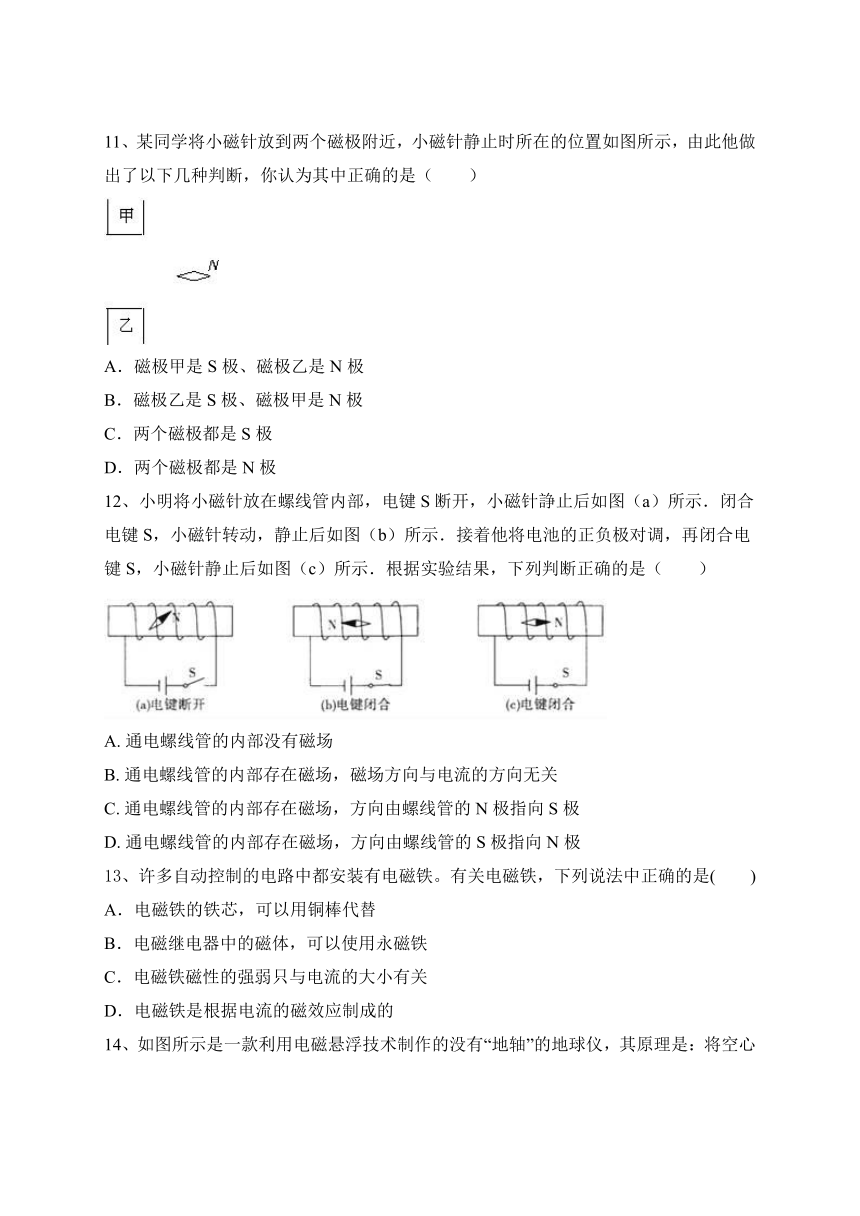

11、某同学将小磁针放到两个磁极附近，小磁针静止时所在的位置如图所示，由此他做出了以下几种判断，你认为其中正确的是（　　）
A．磁极甲是S极、磁极乙是N极
B．磁极乙是S极、磁极甲是N极
C．两个磁极都是S极
D．两个磁极都是N极
12、小明将小磁针放在螺线管内部，电键S断开，小磁针諍止后如图（a）所示．闭合电键S，小磁针转动，静止后如图（b）所示．接着他将电池的正负极对调，再闭合电键S，小磁针静止后如图（c）所示．根据实验结果，下列判断正确的是（　　）
A. 通电螺线管的内部没有磁场
B. 通电螺线管的内部存在磁场，磁场方向与电流的方向无关
C. 通电螺线管的内部存在磁场，方向由螺线管的N极指向S极
D. 通电螺线管的内部存在磁场，方向由螺线管的S极指向N极
13、许多自动控制的电路中都安装有电磁铁。有关电磁铁，下列说法中正确的是(　　)
A．电磁铁的铁芯，可以用铜棒代替
B．电磁继电器中的磁体，可以使用永磁铁
C．电磁铁磁性的强弱只与电流的大小有关
D．电磁铁是根据电流的磁效应制成的

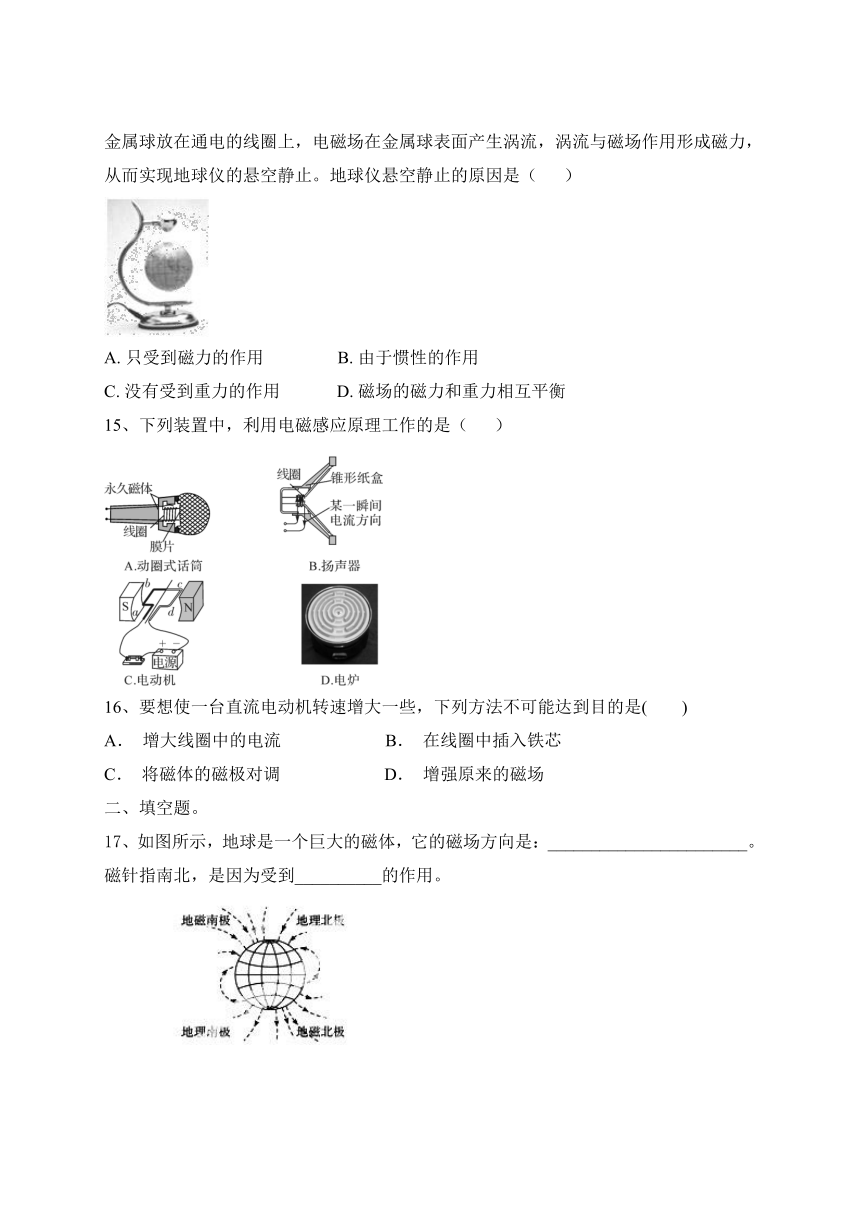

14、如图所示是一款利用电磁悬浮技术制作的没有“地轴”的地球仪，其原理是：将空心金属球放在通电的线圈上，电磁场在金属球表面产生涡流，涡流与磁场作用形成磁力，从而实现地球仪的悬空静止。地球仪悬空静止的原因是（ ）
A. 只受到磁力的作用 B. 由于惯性的作用
C. 没有受到重力的作用 D. 磁场的磁力和重力相互平衡
15、下列装置中，利用电磁感应原理工作的是（ ）
16、要想使一台直流电动机转速增大一些，下列方法不可能达到目的是(　　)
A． 增大线圈中的电流 B． 在线圈中插入铁芯
C． 将磁体的磁极对调 D． 增强原来的磁场
二、填空题。
17、如图所示，地球是一个巨大的磁体，它的磁场方向是：_______________________。磁针指南北，是因为受到__________的作用。
18、攀枝花市某学校研学小组在探究通电螺线管磁场的实验中，小磁针和螺线箮放置于同水平面内，螺线管为东西朝向，小磁针可在水平面内自由转动。开关S闭合后，小磁针的指向如图所示，则电源A端为______（选填“正”或“负”）极。当开关S断开时，小磁针N极将______（选填“不”、“向北”或“向南”）偏转。
19、影响电磁铁磁性强弱的因素有①_________；②_________．其中采用了_________法和_________法．
20、电动机是利用 在磁场中受力转动的原理制成的。在直流电动机中，每当线圈转过平衡位置时， 能自动改变线圈中的电流方向。
21、在探究产生感应电流的条件时，小明采用了如图所示的实验装置．闭合开关后，小明左右移动金属棒AB，均未发现电流表的指针发生偏转．经检查，全部实验器材均无故障且连接无误．电流表指针不偏转的原因可能是什么？请你写出一条猜想：________ 。对你的猜想，请写出检验猜想是否正确的方法：________ 。
22、我们日常生活中使用的电视机、收音机、录音机都有______，俗称喇叭。
三、作图题。
23、在图中标出开关S闭合后电源的正极和置于螺线管正上方小磁针的北极。
四、简答题。
24、小丽同学在学习了磁知识后，对磁现象很感兴趣.一天晚上，她在台灯下研究磁铁，偶然发现当磁铁靠近发光的台灯时，灯泡内的钨丝晃动了，于是她认为磁铁也能够吸引金属钨，要求只利用现有的装置，在不考虑温度对钨丝影响的情况下，请你通过实验证明小丽的观点是错误的。
（1）请你写出主要实验步骤和相应的实验现象；
（2）请你解释一下，当磁铁靠近发光的台灯时，灯泡内的钨丝晃动的原因。
五、为了探究电磁铁的磁性强弱与哪些因素有关，小红同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示。
(1)小红是根据________来判断磁性强弱的。
(2)两电磁铁串联是为了研究磁性强弱与__________的关系，观察图中的现象，你的结论是：________________________。
(3)要使两电磁铁的磁性增强，滑动变阻器的滑片应向________端滑动。
(4)若将两电磁铁向中间靠拢，它们会互相________。
六、计算类综合题。
25、小明同学设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，指示灯会亮、暗(微弱发光)交替闪烁发光，电路中电源电压恒为6V，R0为定值电阻，指示灯规格均为“6V　3W”，电磁铁线圈和衔铁的电阻忽略不计，指示灯的电压与电流的变化规律如表所示：
电压/V … 0.5 1.2 2.0 3.0 4.0 5.0 5.5 …
电流/A … 0.08 0.12 0.18 0.26 0.34 0.42 0.46 …
(1)若让左转、右转指示灯同时工作，转向开关应与触点 ________ (选填“1和2”“2和3”“3和4”或“4和5”) 接通。
(2)当转向开关与触点“2和3”接通时，右转指示灯两端实际电压U灯随时间t变化规律如图乙所示，已知当右转指示灯微弱发光时，右转指示灯的功率与定值电阻R0的功率之比是1∶4，求定值电阻R0的阻值。
(3)右转指示灯交替闪烁工作15 s时，求指示灯和R0消耗的电能分别是多少？
2023—2024学年人教版物理九年级全一册第二十章 电与磁 达标题附答案
人教版第二十章 电与磁
一、选择题。
1、为了得出条形磁体的磁性两端强、中间弱的特性，某同学设计了如图所示四个实验，其中不能达到目的的是(　　)
A．甲实验中将条形磁体平移靠近三颗小铁球
B．乙实验中将两根条形磁体相互平移靠近
C．丙实验中将条形磁体从挂有铁块的弹簧测力计下向右移动
D．丁实验中将放在一堆大头针上的条形磁体提起
【答案】B　
2、地球是个大磁体，将自由转动的指南针放在地球表面的赤道上，静止时指向如图所示。其中指南针方向表示正确的是(　　)
【答案】C　
3、关于磁场和磁感应线，以下说法不正确的是（　　）
A．磁场看不见摸不着，但可以借助小磁针感知它的存在
B．磁感线是磁体周围空间实际存在的曲线
C．磁场对放入其中的磁体有力的作用
D．地球周围存在磁场
【答案】B
4、如图所示，通电螺线管的 N 极在它的（ ）
A. 左端 B. 中间 C. 右端 D. 无法确定
【答案】A
5、如图所示，用漆包线（导线表面涂有绝缘漆）绕在圆筒上做成了一个螺线管，用来研究通电螺线管磁性强弱与哪些因素有关。闭合开关后，发现该通电螺线管的磁性较弱，下列措施能够使它的磁性增强的是（　　）
A．在圆筒中插入一根铁芯 B．减少线圈匝数
C．滑动变阻器的滑片P向右滑动 D．将电源正负极互换
【答案】A
6、如图所示的电路，闭合开关，将滑动变阻器的滑片P向左移动时，下列分析正确的是(　　)
A.电磁铁的上端为N极 B．电磁铁的磁性逐渐增大
C．弹簧测力计的示数逐渐减小 D．断开开关，弹簧测力计的示数为零
【答案】C
7、如图所示是小华设计的汽车尾气中CO(一氧化碳)排放量的检测电路。当CO浓度高于某一设定值时，铃发声报警。图中气敏电阻R1阻值随CO浓度的增大而减小。下列说法中错误的是(　　)
A．电铃应该接在B和D之间
B．当CO浓度升高时，电磁铁磁性增大
C．该装置用久后电源电压U1会减小，报警时CO最小浓度比设定值高
D．为使该检测电路在CO浓度更低时报警，可将控制电路中R2的滑片向下移
【答案】D
8、在制作简易电动机的过程中，若要改变电动机的转动方向，可以（　　）
A. 改变通电电流的大小 B. 将电源的正负极对调
C. 换用磁性更强的磁铁 D. 增加电动机的线圈匝数
【答案】B
9、如图是科研人员设计的一种“能量收集船”，在船的两侧装有可触及水面的“工作臂”，“工作臂”一端装有浮筒，波浪带动紧贴水面的浮筒上下浮动，引起工作臂上下运动，从而获得电能并储存起来。该“能量收集船”（ ）
A．能产生能量 B．利用了电磁感应原理
C．静止在水面时，浮力大于重力 D．浮筒上下浮动是由于受到惯性的作用
【答案】B
10、如图所示是由电磁铁P构成的自动空气开关的原理图，P为电磁铁，Q为衔铁且可绕O点转动，当家庭中电流达到一定值时，P吸引Q转动，闸刀在弹力的作用下自动开启，切断电路，起到保险作用．下列几种情况：①关掉一些用电器②短路③开一些用电器④超负荷运行，其中能使空气开关断开起保护作用的是(　　)
A． ①③ B． ②③ C． ③④ D． ②④
【答案】D
11、某同学将小磁针放到两个磁极附近，小磁针静止时所在的位置如图所示，由此他做出了以下几种判断，你认为其中正确的是（　　）
A．磁极甲是S极、磁极乙是N极
B．磁极乙是S极、磁极甲是N极
C．两个磁极都是S极
D．两个磁极都是N极
【答案】D
12、小明将小磁针放在螺线管内部，电键S断开，小磁针諍止后如图（a）所示．闭合电键S，小磁针转动，静止后如图（b）所示．接着他将电池的正负极对调，再闭合电键S，小磁针静止后如图（c）所示．根据实验结果，下列判断正确的是（　　）
A. 通电螺线管的内部没有磁场
B. 通电螺线管的内部存在磁场，磁场方向与电流的方向无关
C. 通电螺线管的内部存在磁场，方向由螺线管的N极指向S极
D. 通电螺线管的内部存在磁场，方向由螺线管的S极指向N极
【答案】D
13、许多自动控制的电路中都安装有电磁铁。有关电磁铁，下列说法中正确的是(　　)
A．电磁铁的铁芯，可以用铜棒代替
B．电磁继电器中的磁体，可以使用永磁铁
C．电磁铁磁性的强弱只与电流的大小有关
D．电磁铁是根据电流的磁效应制成的
【答案】D　
14、如图所示是一款利用电磁悬浮技术制作的没有“地轴”的地球仪，其原理是：将空心金属球放在通电的线圈上，电磁场在金属球表面产生涡流，涡流与磁场作用形成磁力，从而实现地球仪的悬空静止。地球仪悬空静止的原因是（ ）
A. 只受到磁力的作用 B. 由于惯性的作用
C. 没有受到重力的作用 D. 磁场的磁力和重力相互平衡
【答案】D
15、下列装置中，利用电磁感应原理工作的是（ ）
【答案】A
16、要想使一台直流电动机转速增大一些，下列方法不可能达到目的是(　　)
A． 增大线圈中的电流 B． 在线圈中插入铁芯
C． 将磁体的磁极对调 D． 增强原来的磁场
【答案】C
二、填空题。
17、如图所示，地球是一个巨大的磁体，它的磁场方向是：_______________________。磁针指南北，是因为受到__________的作用。
【答案】从地理南极到地理北极 磁场
18、攀枝花市某学校研学小组在探究通电螺线管磁场的实验中，小磁针和螺线箮放置于同水平面内，螺线管为东西朝向，小磁针可在水平面内自由转动。开关S闭合后，小磁针的指向如图所示，则电源A端为______（选填“正”或“负”）极。当开关S断开时，小磁针N极将______（选填“不”、“向北”或“向南”）偏转。
【答案】负 向北
19、影响电磁铁磁性强弱的因素有①_________；②_________．其中采用了_________法和_________法．
【答案】匝数的多少 电流的大小 控制变量 转换
20、电动机是利用 在磁场中受力转动的原理制成的。在直流电动机中，每当线圈转过平衡位置时， 能自动改变线圈中的电流方向。
【答案】通电线圈；换向器
21、在探究产生感应电流的条件时，小明采用了如图所示的实验装置．闭合开关后，小明左右移动金属棒AB，均未发现电流表的指针发生偏转．经检查，全部实验器材均无故障且连接无误．电流表指针不偏转的原因可能是什么？请你写出一条猜想：________ 。对你的猜想，请写出检验猜想是否正确的方法：________ 。
【答案】感应电流太小；将电流表更换为灵敏电流计，再进行实验。（本题答案不唯一，猜想应与方法一致）
22、我们日常生活中使用的电视机、收音机、录音机都有______，俗称喇叭。
【答案】扬声器
三、作图题。
23、在图中标出开关S闭合后电源的正极和置于螺线管正上方小磁针的北极。
【答案及解析】螺线管N极在右端，则由右手螺旋定则可得，电流由左侧流入，故电源的左端为正极；
因外部磁感线由N极指向S极，则小磁针所在位置的磁场向左，则小磁针N极应向左；
故答案如图所示：
四、简答题。
24、小丽同学在学习了磁知识后，对磁现象很感兴趣.一天晚上，她在台灯下研究磁铁，偶然发现当磁铁靠近发光的台灯时，灯泡内的钨丝晃动了，于是她认为磁铁也能够吸引金属钨，要求只利用现有的装置，在不考虑温度对钨丝影响的情况下，请你通过实验证明小丽的观点是错误的。
（1）请你写出主要实验步骤和相应的实验现象；
（2）请你解释一下，当磁铁靠近发光的台灯时，灯泡内的钨丝晃动的原因。
【答案】（1）打开台灯，让磁铁靠近发光的台灯，灯泡内的钨丝晃动了，移开磁铁；断开台灯，让磁铁靠近不发光的台灯，灯泡内的钨丝不动；所以小丽的观点是错误的。
（2）磁场对电流（通电 导体）有力的作用。
五、为了探究电磁铁的磁性强弱与哪些因素有关，小红同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示。
(1)小红是根据________来判断磁性强弱的。
(2)两电磁铁串联是为了研究磁性强弱与__________的关系，观察图中的现象，你的结论是：________________________。
(3)要使两电磁铁的磁性增强，滑动变阻器的滑片应向________端滑动。
(4)若将两电磁铁向中间靠拢，它们会互相________。
【答案】(1)吸引大头针的多少
(2)线圈匝数　电流相同，线圈匝数越多，磁性越强
(3)左　 (4)吸引
六、计算类综合题。
25、小明同学设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，指示灯会亮、暗(微弱发光)交替闪烁发光，电路中电源电压恒为6V，R0为定值电阻，指示灯规格均为“6V　3W”，电磁铁线圈和衔铁的电阻忽略不计，指示灯的电压与电流的变化规律如表所示：
电压/V … 0.5 1.2 2.0 3.0 4.0 5.0 5.5 …
电流/A … 0.08 0.12 0.18 0.26 0.34 0.42 0.46 …
(1)若让左转、右转指示灯同时工作，转向开关应与触点 ________ (选填“1和2”“2和3”“3和4”或“4和5”) 接通。
(2)当转向开关与触点“2和3”接通时，右转指示灯两端实际电压U灯随时间t变化规律如图乙所示，已知当右转指示灯微弱发光时，右转指示灯的功率与定值电阻R0的功率之比是1∶4，求定值电阻R0的阻值。
(3)右转指示灯交替闪烁工作15 s时，求指示灯和R0消耗的电能分别是多少？
【答案及解析】(1) 3 和 4
(2)当转向开关与触点“2和3”接通时，右转指示灯与R0串联接入电路中，电流相同，右转指示灯的功率与定值电阻R0的功率之比是1∶4，
根据P＝UI可知，右转指示灯与定值电阻R0的电压之比：
UL∶U0＝∶＝PL∶P0＝1∶4，U＝UL＋U0＝6V，
则UL＝1.2V，U0＝4.8V；由
表格可知，当灯泡两端电压为1.2V时，灯泡的电流为0.12A，
由欧姆定律可知R0的阻值：R0＝＝＝40Ω。
(3)由图乙可知，右转指示灯交替闪烁工作15s内，亮、暗发光的时间分别为t1＝5s、t2＝10s；消耗的电能分别是：
W1＝Pt1＝3W×5s＝15J；W2＝ULIt2＝1.2V×0.12A×10s＝1.44J；
灯消耗的总电能：W＝W1＋W2＝15J＋1.44J＝16.44J；
灯泡正常发光时，R0不工作，灯泡发光较暗时，R0工作，故15s内R0工作的时间为t＝10s，则R0消耗的电能：W0＝U0It2＝4.8V×0.12A×10s＝5.76J。
