第十七章 欧姆定律 单元测试 （无答案） 人教版 九年级全册

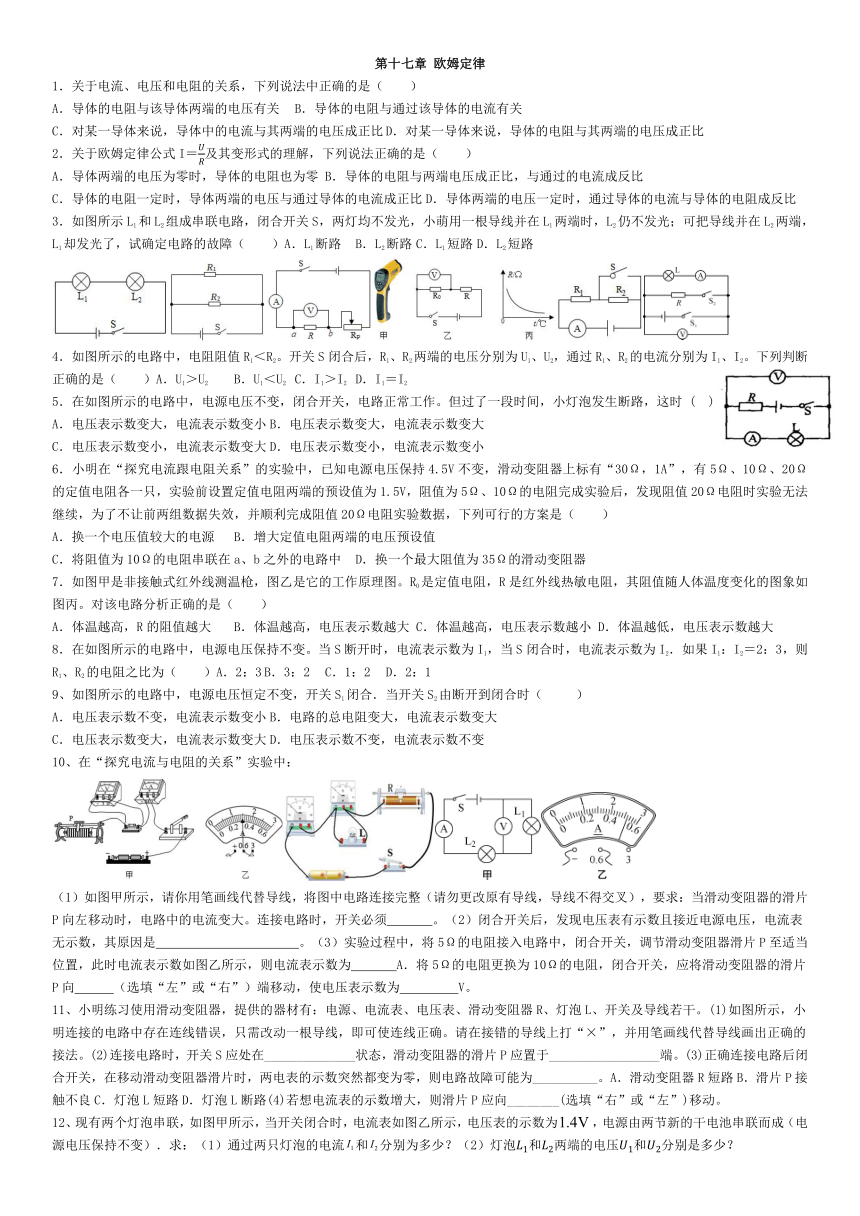

第十七章 欧姆定律
1．关于电流、电压和电阻的关系，下列说法中正确的是（　　）
A．导体的电阻与该导体两端的电压有关 B．导体的电阻与通过该导体的电流有关
C．对某一导体来说，导体中的电流与其两端的电压成正比 D．对某一导体来说，导体的电阻与其两端的电压成正比
2．关于欧姆定律公式I＝及其变形式的理解，下列说法正确的是（　　）
A．导体两端的电压为零时，导体的电阻也为零 B．导体的电阻与两端电压成正比，与通过的电流成反比
C．导体的电阻一定时，导体两端的电压与通过导体的电流成正比D．导体两端的电压一定时，通过导体的电流与导体的电阻成反比
3．如图所示L1和L2组成串联电路，闭合开关S，两灯均不发光，小萌用一根导线并在L1两端时，L2仍不发光；可把导线并在L2两端，L1却发光了，试确定电路的故障（　　）A．L1断路 B．L2断路 C．L1短路 D．L2短路
4．如图所示的电路中，电阻阻值R1＜R2。开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。下列判断正确的是（　　）A．U1＞U2 B．U1＜U2 C．I1＞I2 D．I1＝I2
5．在如图所示的电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时 ( )
A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小
6．小明在“探究电流跟电阻关系”的实验中，已知电源电压保持4.5V不变，滑动变阻器上标有“30Ω，1A”，有5Ω、10Ω、20Ω的定值电阻各一只，实验前设置定值电阻两端的预设值为1.5V，阻值为5Ω、10Ω的电阻完成实验后，发现阻值20Ω电阻时实验无法继续，为了不让前两组数据失效，并顺利完成阻值20Ω电阻实验数据，下列可行的方案是（　　）
A．换一个电压值较大的电源 B．增大定值电阻两端的电压预设值
C．将阻值为10Ω的电阻串联在a、b之外的电路中 D．换一个最大阻值为35Ω的滑动变阻器
7．如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（　　）
A．体温越高，R的阻值越大 B．体温越高，电压表示数越大 C．体温越高，电压表示数越小 D．体温越低，电压表示数越大
8．在如图所示的电路中，电源电压保持不变。当S断开时，电流表示数为I1，当S闭合时，电流表示数为I2．如果I1：I2＝2：3，则R1、R2的电阻之比为（　　）A．2：3 B．3：2 C．1：2 D．2：1
9、如图所示的电路中，电源电压恒定不变，开关S1闭合．当开关S2由断开到闭合时（ ）
A．电压表示数不变，电流表示数变小B．电路的总电阻变大，电流表示数变大
C．电压表示数变大，电流表示数变大D．电压表示数不变，电流表示数不变
10、在“探究电流与电阻的关系”实验中：
（1）如图甲所示，请你用笔画线代替导线，将图中电路连接完整（请勿更改原有导线，导线不得交叉），要求：当滑动变阻器的滑片P向左移动时，电路中的电流变大。连接电路时，开关必须　 　。（2）闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是　 　。（3）实验过程中，将5Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为　 　A．将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片P向　 　（选填“左”或“右”）端移动，使电压表示数为　 　V。
11、小明练习使用滑动变阻器，提供的器材有：电源、电流表、电压表、滑动变阻器R、灯泡L、开关及导线若干。(1)如图所示，小明连接的电路中存在连线错误，只需改动一根导线，即可使连线正确。请在接错的导线上打“×”，并用笔画线代替导线画出正确的接法。(2)连接电路时，开关S应处在______________状态，滑动变阻器的滑片P应置于_________________端。(3)正确连接电路后闭合开关，在移动滑动变阻器滑片时，两电表的示数突然都变为零，则电路故障可能为__________。A．滑动变阻器R短路B．滑片P接触不良C．灯泡L短路D．灯泡L断路(4)若想电流表的示数增大，则滑片P应向________(选填“右”或“左”)移动。
12、现有两个灯泡串联，如图甲所示，当开关闭合时，电流表如图乙所示，电压表的示数为，电源由两节新的干电池串联而成（电源电压保持不变）．求：（1）通过两只灯泡的电流和分别为多少？（2）灯泡和两端的电压和分别是多少？
