2023-2024学年第一学期甘肃省武威市凉州区九年级物理第17章《欧姆定律》单元测试卷 （含答案）人教版

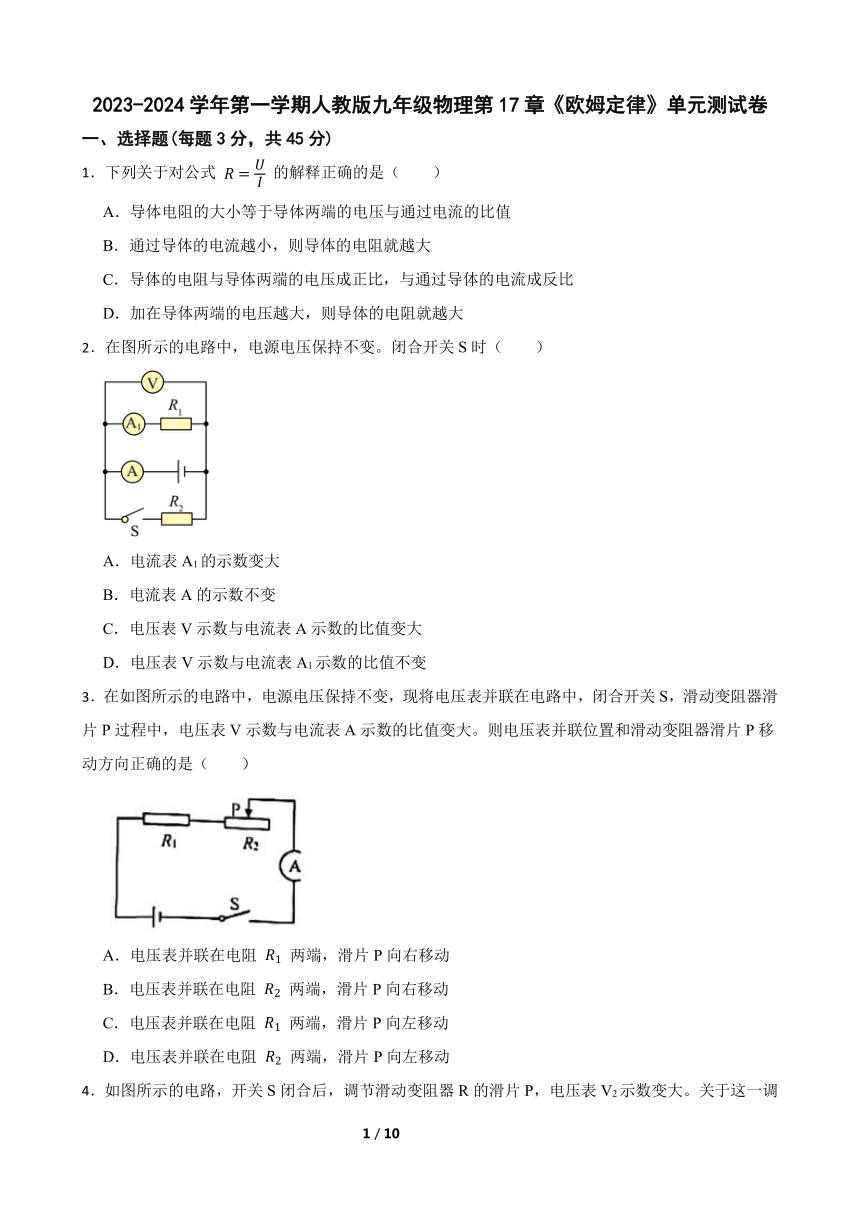

2023-2024学年第一学期人教版九年级物理第17章《欧姆定律》单元测试卷
一、选择题(每题3分，共45分)
1．下列关于对公式 的解释正确的是（　　）
A．导体电阻的大小等于导体两端的电压与通过电流的比值
B．通过导体的电流越小，则导体的电阻就越大
C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
D．加在导体两端的电压越大，则导体的电阻就越大
2．在图所示的电路中，电源电压保持不变。闭合开关S时（　　）
A．电流表A1的示数变大
B．电流表A的示数不变
C．电压表V示数与电流表A示数的比值变大
D．电压表V示数与电流表A1示数的比值不变
3．在如图所示的电路中，电源电压保持不变，现将电压表并联在电路中，闭合开关S，滑动变阻器滑片P过程中，电压表V示数与电流表A示数的比值变大。则电压表并联位置和滑动变阻器滑片P移动方向正确的是（　　）
A．电压表并联在电阻 两端，滑片P向右移动
B．电压表并联在电阻 两端，滑片P向右移动
C．电压表并联在电阻 两端，滑片P向左移动
D．电压表并联在电阻 两端，滑片P向左移动

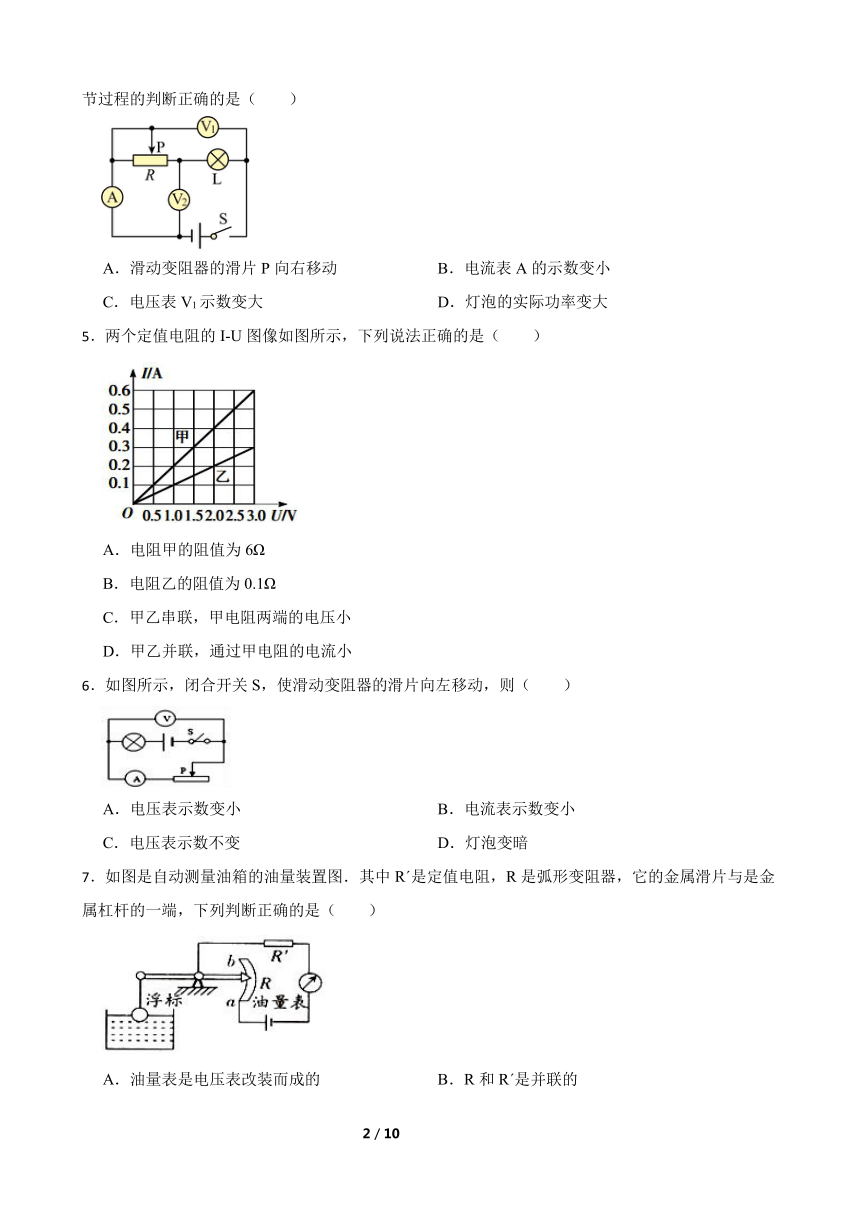

4．如图所示的电路，开关S闭合后，调节滑动变阻器R的滑片P，电压表V2示数变大。关于这一调节过程的判断正确的是（　　）
A．滑动变阻器的滑片P向右移动 B．电流表A的示数变小
C．电压表V1示数变大 D．灯泡的实际功率变大
5．两个定值电阻的I-U图像如图所示，下列说法正确的是（　　）
A．电阻甲的阻值为6Ω
B．电阻乙的阻值为0.1Ω
C．甲乙串联，甲电阻两端的电压小
D．甲乙并联，通过甲电阻的电流小
6．如图所示，闭合开关S，使滑动变阻器的滑片向左移动，则（　　）
A．电压表示数变小 B．电流表示数变小
C．电压表示数不变 D．灯泡变暗
7．如图是自动测量油箱的油量装置图．其中Rˊ是定值电阻，R是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是（　　）
A．油量表是电压表改装而成的 B．R和Rˊ是并联的
C．油位越高，通过R的电流越小 D．油位越低，R两端的电压越大
8．如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小
9．如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向b端移动，则灯泡L的亮度与电流表示数的变化情况是（　　）
A．灯泡L变暗，电流表示数变小 B．灯泡L变亮，电流表示数变大
C．灯泡L变亮，电流表示数变小 D．灯泡L变暗，电流表示数变大
10．在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（　　）
A．当R1与R2两端的电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R1与R2的阻值之比为1:2

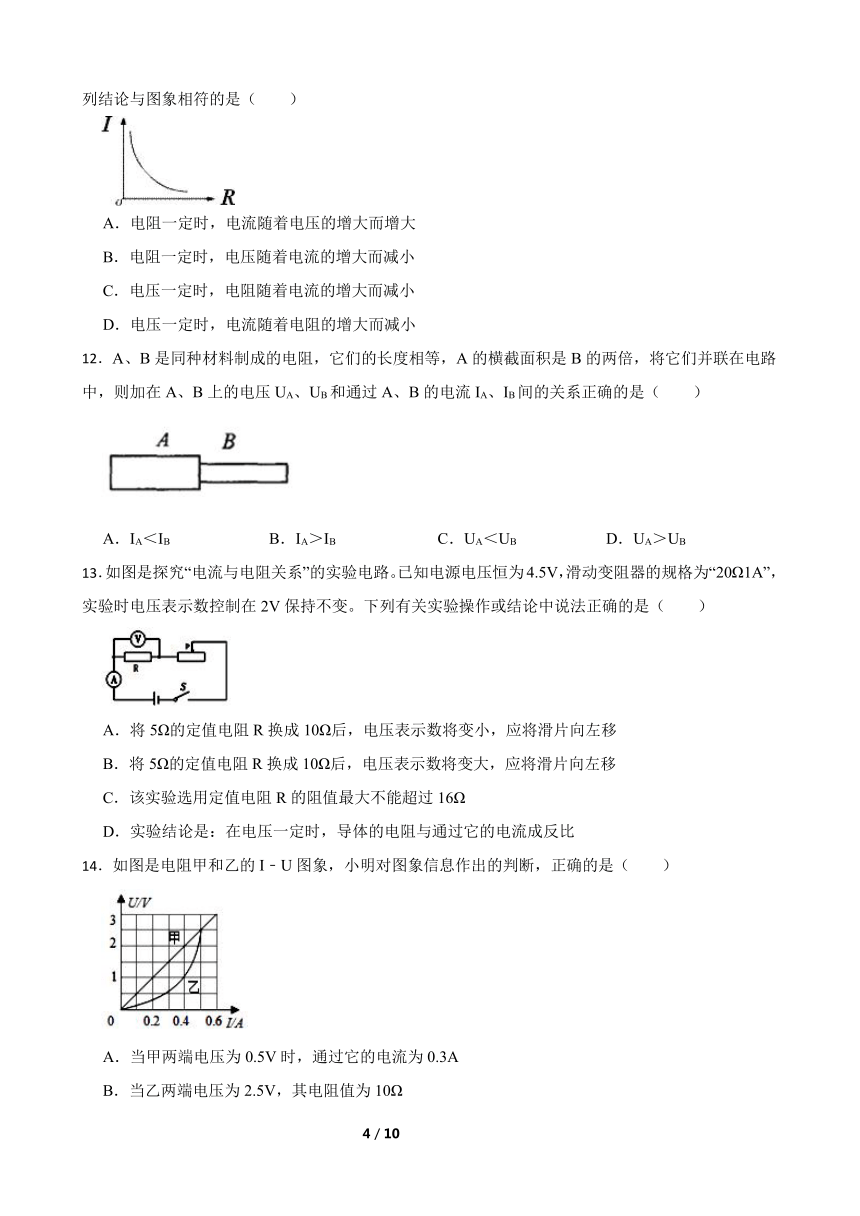

11．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I﹣R图象，下列结论与图象相符的是（　　）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而减小
C．电压一定时，电阻随着电流的增大而减小
D．电压一定时，电流随着电阻的增大而减小
12．A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们并联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是（　　）
A．IA＜IB B．IA＞IB C．UA＜UB D．UA＞UB
13．如图是探究“电流与电阻关系”的实验电路。已知电源电压恒为4.5V，滑动变阻器的规格为“20Ω1A”，实验时电压表示数控制在2V保持不变。下列有关实验操作或结论中说法正确的是（　　）
A．将5Ω的定值电阻R换成10Ω后，电压表示数将变小，应将滑片向左移
B．将5Ω的定值电阻R换成10Ω后，电压表示数将变大，应将滑片向左移
C．该实验选用定值电阻R的阻值最大不能超过16Ω
D．实验结论是：在电压一定时，导体的电阻与通过它的电流成反比
14．如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（　　）
A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V，其电阻值为10Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A

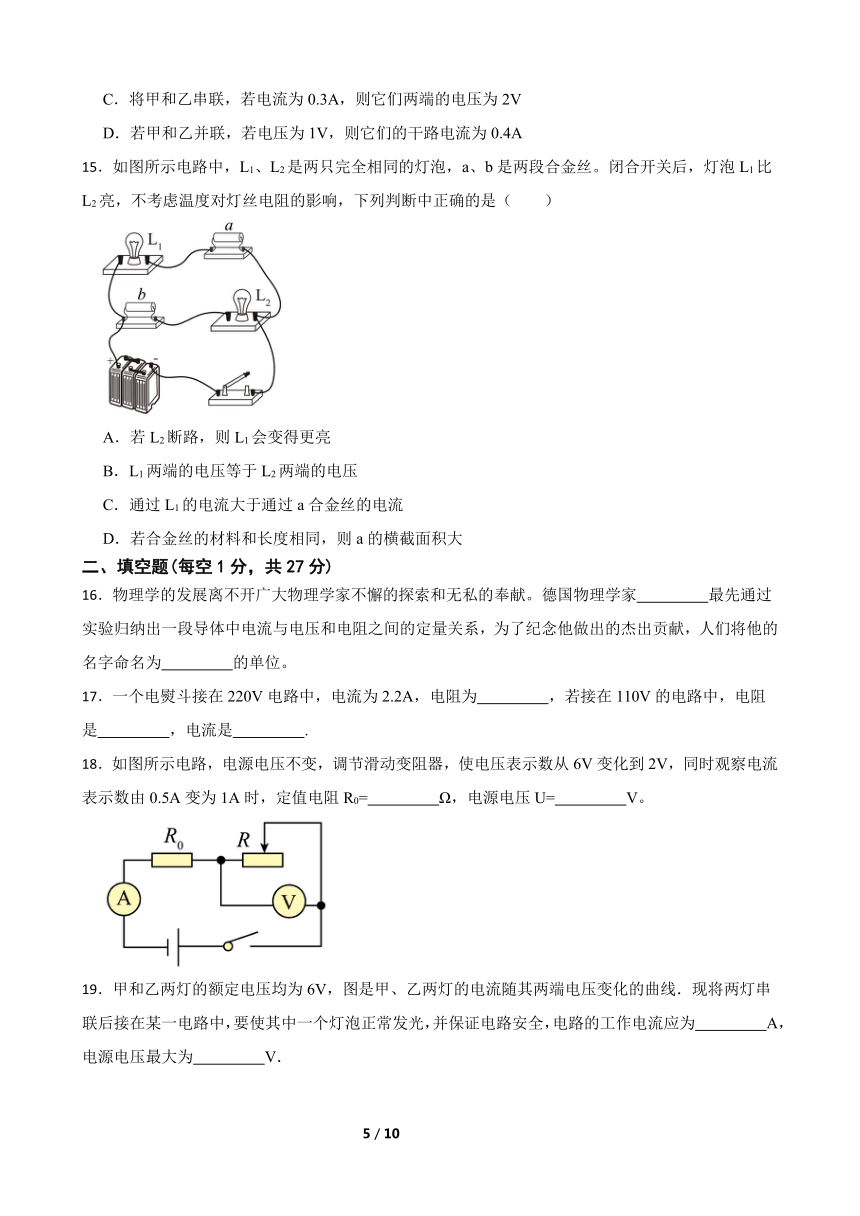

15．如图所示电路中，L1、L2是两只完全相同的灯泡，a、b是两段合金丝。闭合开关后，灯泡L1比L2亮，不考虑温度对灯丝电阻的影响，下列判断中正确的是（　　）
A．若L2断路，则L1会变得更亮
B．L1两端的电压等于L2两端的电压
C．通过L1的电流大于通过a合金丝的电流
D．若合金丝的材料和长度相同，则a的横截面积大
二、填空题(每空1分，共27分)
16．物理学的发展离不开广大物理学家不懈的探索和无私的奉献。德国物理学家　 　最先通过实验归纳出一段导体中电流与电压和电阻之间的定量关系，为了纪念他做出的杰出贡献，人们将他的名字命名为　 　的单位。
17．一个电熨斗接在220V电路中，电流为2.2A，电阻为　 　，若接在110V的电路中，电阻是　 　，电流是　 　.
18．如图所示电路，电源电压不变，调节滑动变阻器，使电压表示数从6V变化到2V，同时观察电流表示数由0.5A变为1A时，定值电阻R0=　 　Ω，电源电压U=　 　V。
19．甲和乙两灯的额定电压均为6V，图是甲、乙两灯的电流随其两端电压变化的曲线．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为　 　A，电源电压最大为　 　V．
20．有一导体两端加上 6 V电压时，通过的电流为 0.5A，可知它的电阻为　 　Ω，若给它加上 18 V电压，导体中电流为　 　A，此时该导体的电阻为　 　Ω，若导体两端电压为零，导体中电流为　 　A，导体电阻为　 　Ω。
21．如图所示，电源电压保持不变，将开关S由断开状态变为闭合状态，则电流表的示数将　 　。（选填“变大”、“变小” 或“不变”）
22．如图a所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象的信息可知：　 　（选填“甲”或“乙”）是电压表V2示数变化的图象，电源电压为　 　V，电阻R1的阻值为　 　Ω．
23．如图所示，要使灯泡L1和L2串联在电路中，应闭合开关　 　 ；若要使L1和L2并联在电路中，应闭合开关　 　 ；绝对不允许同时闭合开关　 　 ，因为此时电路处于　 　 状态，会把电源烧坏．
24．如图，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时，电压表示数　 　，电流表示数　 　（以上均选填“变” 或“不变”或“变小”），灯泡变　 　。（填“亮”或“暗”）
25．某油量表的工作原理如图所示，当油箱内油面上升时，浮球向上运动，使滑动变阻器R接入电路中的电阻变　 　，由电流表改造的油量表示数变　 　．
三、实验探究题(每空2分，共12分)
26．九年级三班的实验小组用图所示电路“探究电流与电阻关系”的实验。请你完成下列内容。
（1）请你用笔画线代替导线将实物图补充完整；
（2）闭合开关前，滑动变阻器滑片P应该位于　 　（选填“A”或“B”）端；
（3）先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图所示，为　 　A；
（4）接下来先断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，再闭合开关，此时应向　 　（选填“A”或“B”）端移动滑片P，直至电压表示数为　 　V，并记录电流表的示数。再更换20Ω定值电阻继续实验，实验数据记录在下表中。由实验数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成　 　。
实验次数 1 2 3
电阻R/Ω 5 10 20
电流I/A
　 0.2 0.1
四、计算题(共16分)
27．（6分）如图所示的电路中，电源电压保持不变，R1=3Ω．当S断开时，电流表的示数为2A，当S闭合后，电流表的示数为3A，求电源电压和R2的阻值．
28．（10分）如图所示，电源电压不变，R2=20Ω．当滑片P滑到B端，闭合开关S、S1、S2和S3时，电压表的示数为12V，电流表示数为1A．当滑片P滑到A端，闭合S、S2和S3，断开S1时，电压表的示数为4V．求：
（1）（3分）电源电压是多少？
（2）（3分）R1的阻值是多大？
（3）（4分）滑动变阻器R0的最大阻值是多少？
答案
1-10 ADBBC ADBAD 11-15 DBCCD
16．欧姆；电阻 17．100Ω；100Ω；1.1A 18．8；10 19．0.5；8 20．12；1.5；12；0；12
21．变大 22．b；6；10 23．S3；S1、S2；S2、S3；短路 24．变小；变大；亮
25．小；大
26．（1）
（2）B
（3）0.4
（4）B；2；反比
27．解：①当S断开时，电路为R1的简单电路，电流表测R1支路的电流，
由I= 可得，电源的电压：
U=I1R1=2A×3Ω=6V；
②当S闭合后，两电阻并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，通过R1的电流不变，
因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：
I2=I﹣I1=3A﹣2A=1A，
则R2的阻值：
R2= = =6Ω．
答：电源电压为6V，R2的阻值为6Ω．
28．（1）解：当滑片P滑到B端，闭合开关S、S1、S2和S3时，滑动变阻器接入电路的电阻为零，R1与R2并联，电压表测电源电压U，
所示电源电压即电压表示数：U=12V；
（2）解：由图可知，闭合开关S、S1、S2和S3时，滑动变阻器接入电路的电阻为零，R1与R2并联，电流表测干路电流I，
通过R2电流：I2= = =0.6A；
通过R1电流：I1=I﹣I2=1A﹣0.6A=0.4A；
R1阻值：R1= = =30Ω；
（3）解：当滑片P滑到A端，滑动变阻器连入电路的电阻为最大值R0，闭合S、S2和S3，断开S1时，由电路可知，R0与R1组成串联电路，R2断路，电压表测R1两端电压U1，电流表测电路电流I串，
R0= = = = =60Ω．
