第19章 生活用电 同步题（含答案）2023—2024学年人教物理九年级全一册

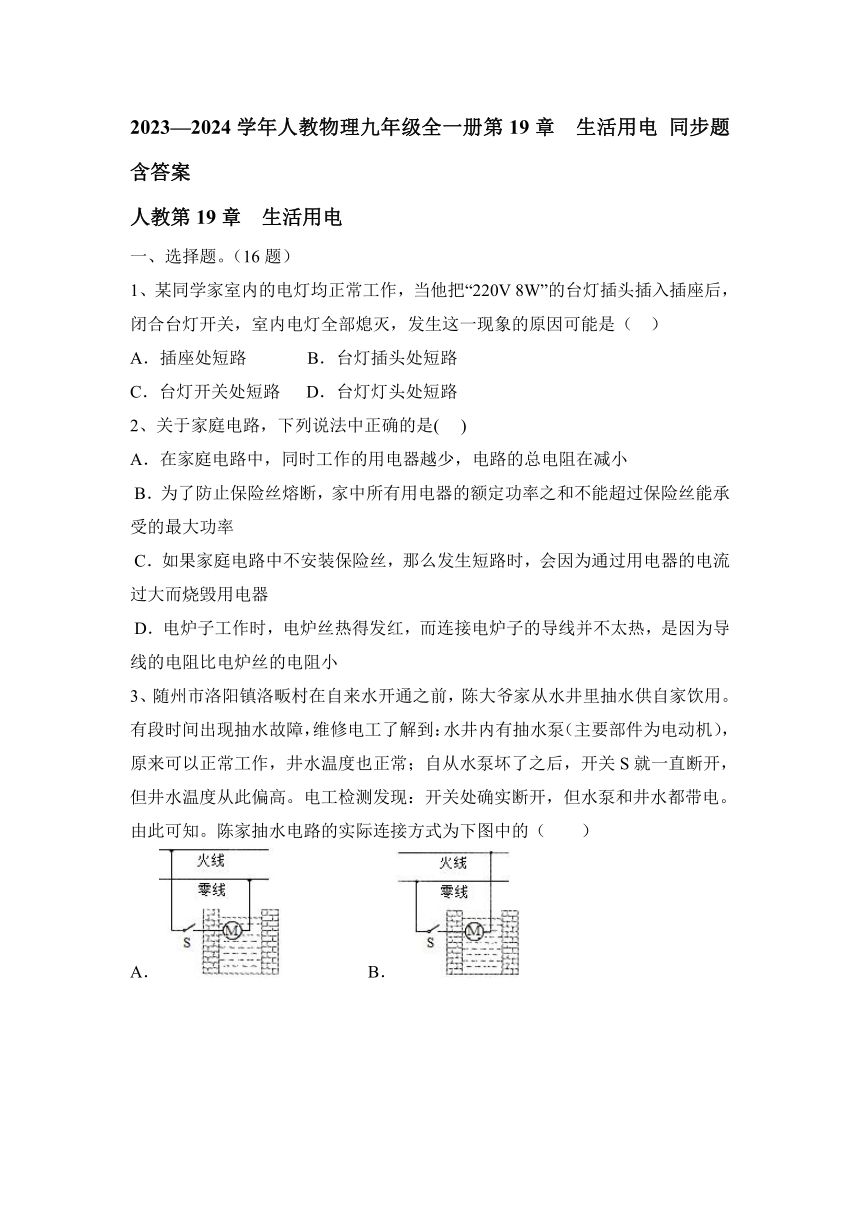

2023—2024学年人教物理九年级全一册第19章 生活用电 同步题含答案
人教第19章 生活用电
一、选择题。（16题）
1、某同学家室内的电灯均正常工作，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（ ）
A．插座处短路 B．台灯插头处短路
C．台灯开关处短路 D．台灯灯头处短路
2、关于家庭电路，下列说法中正确的是( )
A．在家庭电路中，同时工作的用电器越少，电路的总电阻在减小
B．为了防止保险丝熔断，家中所有用电器的额定功率之和不能超过保险丝能承受的最大功率
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
3、随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知。陈家抽水电路的实际连接方式为下图中的（　　）
A． B．
C． D．

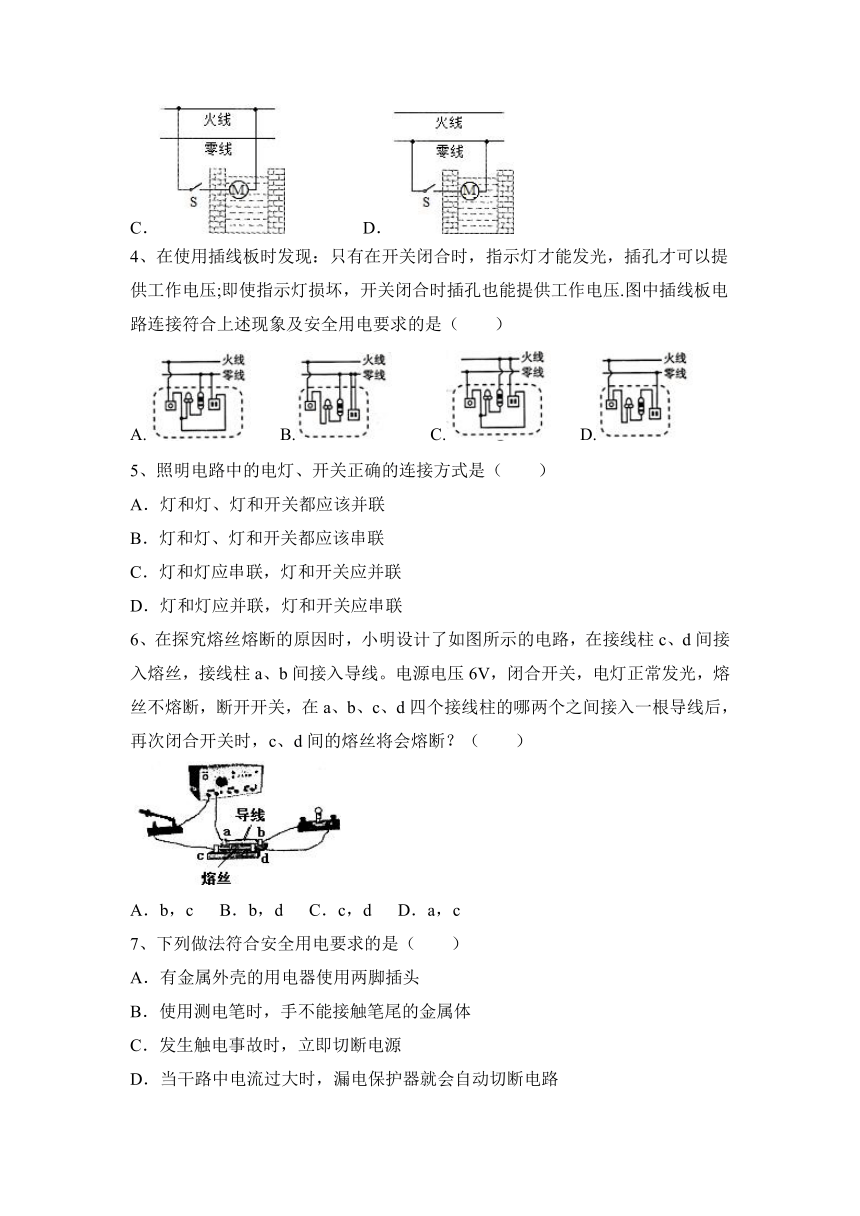

4、在使用插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压;即使指示灯损坏，开关闭合时插孔也能提供工作电压.图中插线板电路连接符合上述现象及安全用电要求的是（ ）
A. B. C. D.
5、照明电路中的电灯、开关正确的连接方式是（ ）
A．灯和灯、灯和开关都应该并联
B．灯和灯、灯和开关都应该串联
C．灯和灯应串联，灯和开关应并联
D．灯和灯应并联，灯和开关应串联
6、在探究熔丝熔断的原因时，小明设计了如图所示的电路，在接线柱c、d间接入熔丝，接线柱a、b间接入导线。电源电压6V，闭合开关，电灯正常发光，熔丝不熔断，断开开关，在a、b、c、d四个接线柱的哪两个之间接入一根导线后，再次闭合开关时，c、d间的熔丝将会熔断？（　　）

A．b，c B．b，d C．c，d D．a，c
7、下列做法符合安全用电要求的是（　　）
A．有金属外壳的用电器使用两脚插头
B．使用测电笔时，手不能接触笔尾的金属体
C．发生触电事故时，立即切断电源
D．当干路中电流过大时，漏电保护器就会自动切断电路

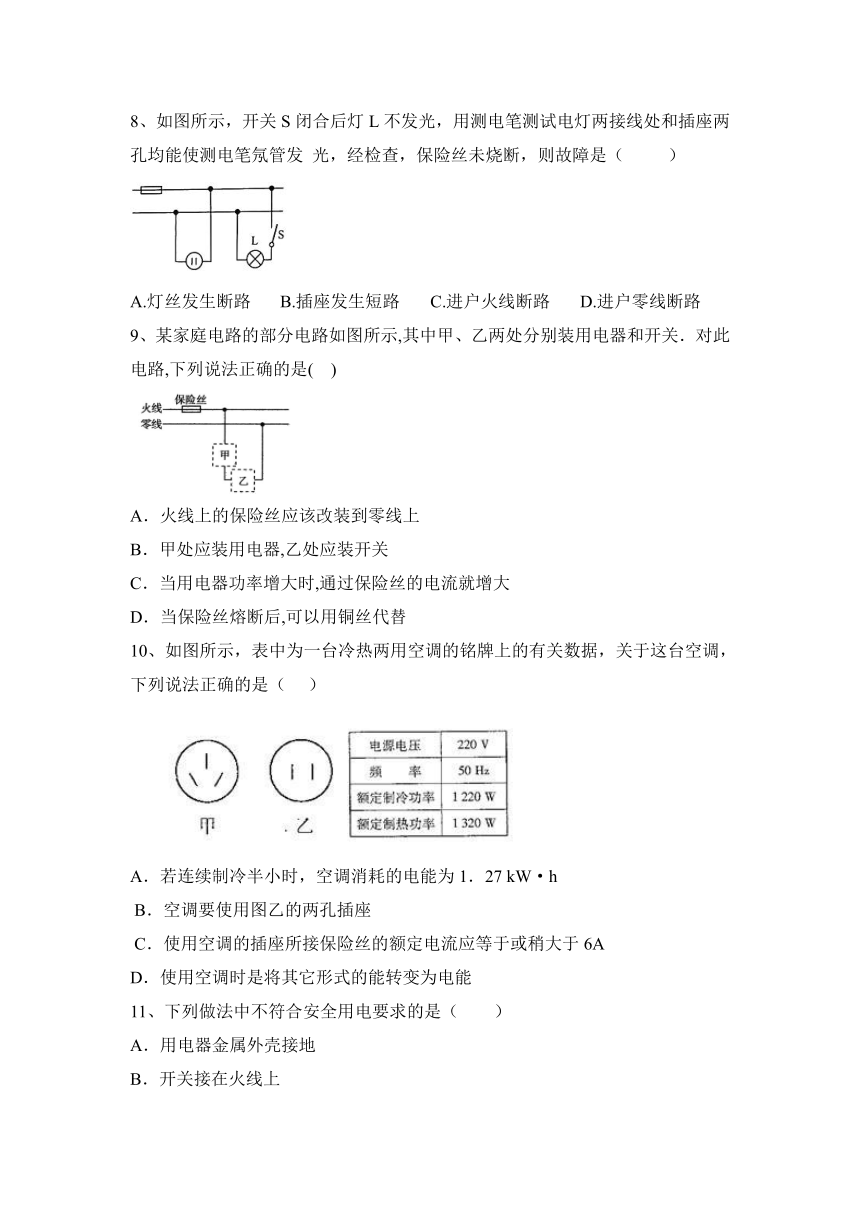

8、如图所示，开关S闭合后灯L不发光，用测电笔测试电灯两接线处和插座两孔均能使测电笔氖管发 光，经检查，保险丝未烧断，则故障是（ ）
A.灯丝发生断路 B.插座发生短路 C.进户火线断路 D.进户零线断路
9、某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是( )
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替
10、如图所示，表中为一台冷热两用空调的铭牌上的有关数据，关于这台空调，下列说法正确的是（ ）

A．若连续制冷半小时，空调消耗的电能为1．27 kW·h
B．空调要使用图乙的两孔插座
C．使用空调的插座所接保险丝的额定电流应等于或稍大于6A
D．使用空调时是将其它形式的能转变为电能
11、下列做法中不符合安全用电要求的是（　　）
A．用电器金属外壳接地
B．开关接在火线上
C．家电着火时，先切断电源再救火
D．用湿抹布擦发光的灯泡
12、家庭电路中保险丝被烧断,可能的原因是（ ）
A.电路中出现断路 B.电路中某盏灯的开关接触不良
C.保险丝选用的太粗 D.电路中同时使用的用电器的总功率过大

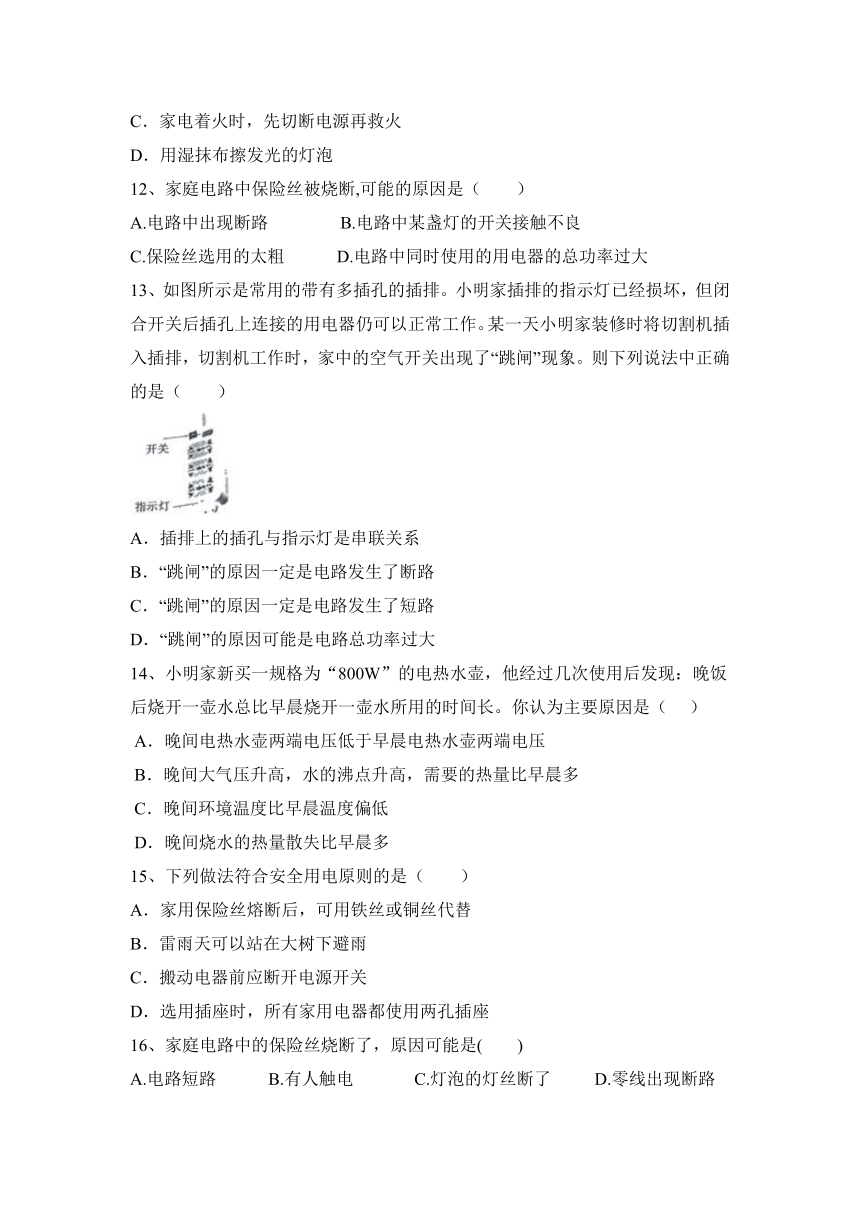

13、如图所示是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（　　）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
14、小明家新买一规格为“800W”的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长。你认为主要原因是（ ）
A．晚间电热水壶两端电压低于早晨电热水壶两端电压
B．晚间大气压升高，水的沸点升高，需要的热量比早晨多
C．晚间环境温度比早晨温度偏低
D．晚间烧水的热量散失比早晨多
15、下列做法符合安全用电原则的是（　　）
A．家用保险丝熔断后，可用铁丝或铜丝代替
B．雷雨天可以站在大树下避雨
C．搬动电器前应断开电源开关
D．选用插座时，所有家用电器都使用两孔插座
16、家庭电路中的保险丝烧断了，原因可能是(　　)
A.电路短路 B.有人触电 C.灯泡的灯丝断了 D.零线出现断路
二、填空题。

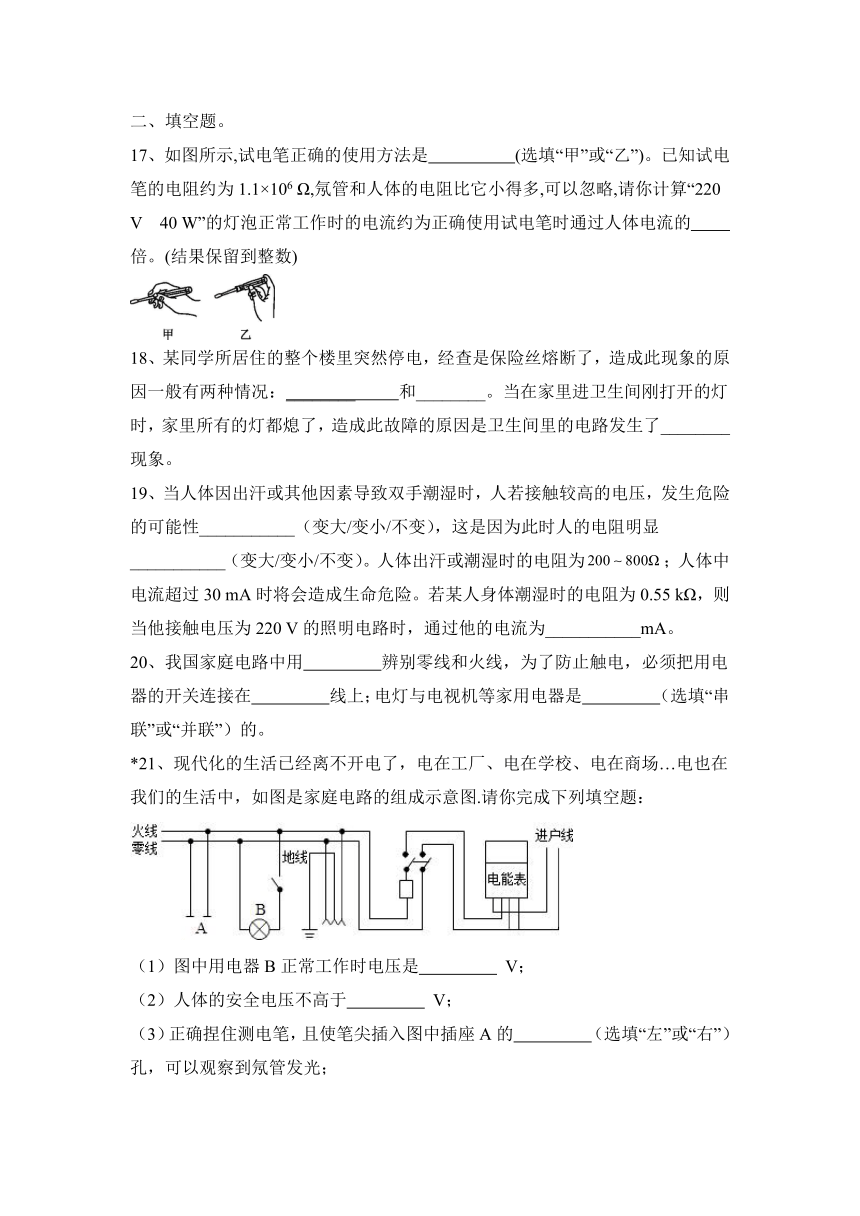

17、如图所示,试电笔正确的使用方法是　　　　　(选填“甲”或“乙”)。已知试电笔的电阻约为1.1×106 Ω,氖管和人体的电阻比它小得多,可以忽略,请你计算“220 V　40 W”的灯泡正常工作时的电流约为正确使用试电笔时通过人体电流的　　　　　倍。(结果保留到整数)
18、某同学所居住的整个楼里突然停电，经查是保险丝熔断了，造成此现象的原因一般有两种情况：________ 和________。当在家里进卫生间刚打开的灯时，家里所有的灯都熄了，造成此故障的原因是卫生间里的电路发生了________现象。
19、当人体因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性___________（变大/变小/不变），这是因为此时人的电阻明显___________（变大/变小/不变）。人体出汗或潮湿时的电阻为；人体中电流超过30 mA时将会造成生命危险。若某人身体潮湿时的电阻为0.55 kΩ，则当他接触电压为220 V的照明电路时，通过他的电流为___________mA。
20、我国家庭电路中用　 　辨别零线和火线，为了防止触电，必须把用电器的开关连接在　 　线上；电灯与电视机等家用电器是　 　（选填“串联”或“并联”）的。
*21、现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图是家庭电路的组成示意图.请你完成下列填空题：
（1）图中用电器B正常工作时电压是　 　 V；
（2）人体的安全电压不高于　 　 V；
（3）正确捏住测电笔，且使笔尖插入图中插座A的　 　（选填“左”或“右”）孔，可以观察到氖管发光；
（4）螺口灯的螺旋金属一定要接在　 　线上．
三、作图题。
22、科研人员制成了“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将如图的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出：只有在天黑且有声音时灯才亮的自动控制电路．
四、简答题。
23、小明在家学习时遇到这样的情况：刚把台灯的插头插入插座中，就听到“啪”的一声，家里的所有用电器都停止了工作。经检查保险丝烧断了。请你用所学的物理知识解释保险丝烧断的原因。____________________________________________________。
五、实验题。
24、亚飞所在的实验小组练习安装家庭电零线路,亚飞同学按如图所示电路图安装电路,闭合所有开关,发现灯均不亮,她做了如下的测试,请你帮助她分析原因。
(1)她用试电笔测试电路各接头处时,氖管都发光,其故障是________
(2)她用试电笔测试电路各接头处时,氖管都不发光故障可能是________
（3）后来,老师要求不用试电笔,只用一个额定电压为220V的灯泡作为检验灯泡来进行检查。亚飞同学想了一下,马上断开总开关并取下保险丝,将检验灯泡连在原来接保险丝的位置,同时将所有的用电器断开果检查L1支路,只闭合闸刀开关和S1,此时检验灯泡________联在电路中。若检验灯泡正常发光,则该支路________若检验灯泡不发光,则该支路________若亚飞同若检验灯泡发光较暗,则该支路________若亚飞同学在连接电路时,将电路某处连成了短路,闭合所有开关,检验灯泡一定________
若只断开S1,检验灯泡的亮度不变,说明________ 若只断开S1,检验灯泡的亮度变暗,说明________
六、计算题。
25、随着现代教育技术的不断发展，教学多媒体运用越来越多，现在教室内共有“220V 40W”的日光灯16盏，功率为300W的投影仪一台，20W的教学话筒一个，15W的实物展台一个，300W的电脑一台，45W的录音机一台。求
（1）用电器的总功率；
（2）干路中的最大正常工作电流；
（3）如果安装空气开关，可以选择规格为“220V 5A”的空气开关吗？
2023—2024学年人教物理九年级全一册第19章 生活用电 同步题含答案
人教第19章 生活用电
一、选择题。（16题）
1、某同学家室内的电灯均正常工作，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（ ）
A．插座处短路 B．台灯插头处短路
C．台灯开关处短路 D．台灯灯头处短路
【答案】D
2、关于家庭电路，下列说法中正确的是( )
A．在家庭电路中，同时工作的用电器越少，电路的总电阻在减小
B．为了防止保险丝熔断，家中所有用电器的额定功率之和不能超过保险丝能承受的最大功率
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
【答案】D
3、随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知。陈家抽水电路的实际连接方式为下图中的（　　）
A． B．
C． D．
【答案】B。
4、在使用插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压;即使指示灯损坏，开关闭合时插孔也能提供工作电压.图中插线板电路连接符合上述现象及安全用电要求的是（ ）
A. B. C. D.
【答案】A
5、照明电路中的电灯、开关正确的连接方式是（ ）
A．灯和灯、灯和开关都应该并联
B．灯和灯、灯和开关都应该串联
C．灯和灯应串联，灯和开关应并联
D．灯和灯应并联，灯和开关应串联
【答案】D
6、在探究熔丝熔断的原因时，小明设计了如图所示的电路，在接线柱c、d间接入熔丝，接线柱a、b间接入导线。电源电压6V，闭合开关，电灯正常发光，熔丝不熔断，断开开关，在a、b、c、d四个接线柱的哪两个之间接入一根导线后，再次闭合开关时，c、d间的熔丝将会熔断？（　　）

A．b，c B．b，d C．c，d D．a，c
【答案】B
7、下列做法符合安全用电要求的是（　　）
A．有金属外壳的用电器使用两脚插头
B．使用测电笔时，手不能接触笔尾的金属体
C．发生触电事故时，立即切断电源
D．当干路中电流过大时，漏电保护器就会自动切断电路
【答案】C。
8、如图所示，开关S闭合后灯L不发光，用测电笔测试电灯两接线处和插座两孔均能使测电笔氖管发 光，经检查，保险丝未烧断，则故障是（ ）
A.灯丝发生断路 B.插座发生短路 C.进户火线断路 D.进户零线断路
【答案】D
9、某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是( )
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替
【答案】C
10、如图所示，表中为一台冷热两用空调的铭牌上的有关数据，关于这台空调，下列说法正确的是（ ）

A．若连续制冷半小时，空调消耗的电能为1．27 kW·h
B．空调要使用图乙的两孔插座
C．使用空调的插座所接保险丝的额定电流应等于或稍大于6A
D．使用空调时是将其它形式的能转变为电能
【答案】C
11、下列做法中不符合安全用电要求的是（　　）
A．用电器金属外壳接地
B．开关接在火线上
C．家电着火时，先切断电源再救火
D．用湿抹布擦发光的灯泡
【答案】D。
12、家庭电路中保险丝被烧断,可能的原因是（ ）
A.电路中出现断路 B.电路中某盏灯的开关接触不良
C.保险丝选用的太粗 D.电路中同时使用的用电器的总功率过大
【答案】D
13、如图所示是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（　　）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
【答案】D
14、小明家新买一规格为“800W”的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长。你认为主要原因是（ ）
A．晚间电热水壶两端电压低于早晨电热水壶两端电压
B．晚间大气压升高，水的沸点升高，需要的热量比早晨多
C．晚间环境温度比早晨温度偏低
D．晚间烧水的热量散失比早晨多
【答案】A
15、下列做法符合安全用电原则的是（　　）
A．家用保险丝熔断后，可用铁丝或铜丝代替
B．雷雨天可以站在大树下避雨
C．搬动电器前应断开电源开关
D．选用插座时，所有家用电器都使用两孔插座
【答案】C。
16、家庭电路中的保险丝烧断了，原因可能是(　　)
A.电路短路 B.有人触电 C.灯泡的灯丝断了 D.零线出现断路
【答案】A
二、填空题。
17、如图所示,试电笔正确的使用方法是　　　　　(选填“甲”或“乙”)。已知试电笔的电阻约为1.1×106 Ω,氖管和人体的电阻比它小得多,可以忽略,请你计算“220 V　40 W”的灯泡正常工作时的电流约为正确使用试电笔时通过人体电流的　　　　　倍。(结果保留到整数)
【答案】乙　900　
18、某同学所居住的整个楼里突然停电，经查是保险丝熔断了，造成此现象的原因一般有两种情况：________ 和________。当在家里进卫生间刚打开的灯时，家里所有的灯都熄了，造成此故障的原因是卫生间里的电路发生了________现象。
【答案】总功率过大，短路，短路
19、当人体因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性___________（变大/变小/不变），这是因为此时人的电阻明显___________（变大/变小/不变）。人体出汗或潮湿时的电阻为；人体中电流超过30 mA时将会造成生命危险。若某人身体潮湿时的电阻为0.55 kΩ，则当他接触电压为220 V的照明电路时，通过他的电流为___________mA。
【答案】变大 变小 400
20、我国家庭电路中用　 　辨别零线和火线，为了防止触电，必须把用电器的开关连接在　 　线上；电灯与电视机等家用电器是　 　（选填“串联”或“并联”）的。
【答案】试电笔；火；并联
*21、现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图是家庭电路的组成示意图.请你完成下列填空题：
（1）图中用电器B正常工作时电压是　 　 V；
（2）人体的安全电压不高于　 　 V；
（3）正确捏住测电笔，且使笔尖插入图中插座A的　 　（选填“左”或“右”）孔，可以观察到氖管发光；
（4）螺口灯的螺旋金属一定要接在　 　线上．
【答案】（1）220 （2）36 （3）右 （4）零
三、作图题。
22、科研人员制成了“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将如图的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出：只有在天黑且有声音时灯才亮的自动控制电路．
【答案】如图所示：
四、简答题。
23、小明在家学习时遇到这样的情况：刚把台灯的插头插入插座中，就听到“啪”的一声，家里的所有用电器都停止了工作。经检查保险丝烧断了。请你用所学的物理知识解释保险丝烧断的原因。____________________________________________________。
【答案】电路发生了短路，电路中电阻很小，家庭电路的电压220V一定，根据I=可知，电路中的电流很大。根据Q=I2Rt可知，通电时间和保险丝的电阻一定时，通过电路电流大，保险丝产生的热量多，温度急剧升高，达到保险丝的熔点，保险丝烧断
五、实验题。
24、亚飞所在的实验小组练习安装家庭电零线路,亚飞同学按如图所示电路图安装电路,闭合所有开关,发现灯均不亮,她做了如下的测试,请你帮助她分析原因。
(1)她用试电笔测试电路各接头处时,氖管都发光,其故障是________
(2)她用试电笔测试电路各接头处时,氖管都不发光故障可能是________
（3）后来,老师要求不用试电笔,只用一个额定电压为220V的灯泡作为检验灯泡来进行检查。亚飞同学想了一下,马上断开总开关并取下保险丝,将检验灯泡连在原来接保险丝的位置,同时将所有的用电器断开果检查L1支路,只闭合闸刀开关和S1,此时检验灯泡________联在电路中。若检验灯泡正常发光,则该支路________若检验灯泡不发光,则该支路________若亚飞同若检验灯泡发光较暗,则该支路________若亚飞同学在连接电路时,将电路某处连成了短路,闭合所有开关,检验灯泡一定________
若只断开S1,检验灯泡的亮度不变,说明________ 若只断开S1,检验灯泡的亮度变暗,说明________
【答案】进户线零线断路 （2）进户线火线断路
（3）串 短路 断路 正常 正常发光 除L1支路外其他支路存在短路
L1支路短路
六、计算题。
25、随着现代教育技术的不断发展，教学多媒体运用越来越多，现在教室内共有“220V 40W”的日光灯16盏，功率为300W的投影仪一台，20W的教学话筒一个，15W的实物展台一个，300W的电脑一台，45W的录音机一台。求
（1）用电器的总功率；
（2）干路中的最大正常工作电流；
（3）如果安装空气开关，可以选择规格为“220V 5A”的空气开关吗？
【答案】（1）1320W （2）6A （3）不能
【解析】教室内各用电器间是并联的，总功率等于各用电器功率之和。干路电流可以利用公式进行计算，空气开头的选择应略大于用电器工作时的总电流。干路电流约为6A，所以空气开关不能使用“220V 5A”的规格。
