第16章 电压 电阻 学业训练（含答案）2023—2024学年人教物理九年级全一册

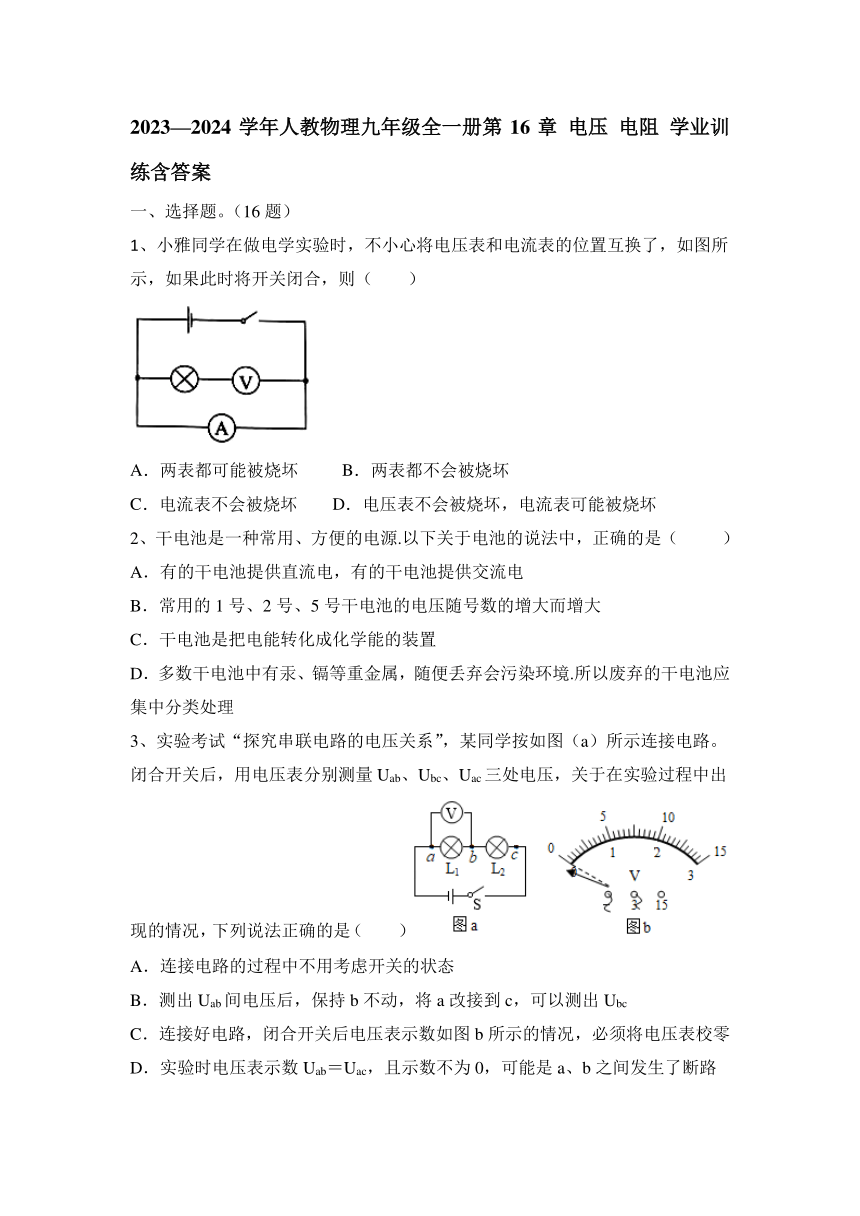

2023—2024学年人教物理九年级全一册第16章 电压 电阻 学业训练含答案
一、选择题。（16题）
1、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
2、干电池是一种常用、方便的电源.以下关于电池的说法中，正确的是（ ）
A．有的干电池提供直流电，有的干电池提供交流电
B．常用的1号、2号、5号干电池的电压随号数的增大而增大
C．干电池是把电能转化成化学能的装置
D．多数干电池中有汞、镉等重金属，随便丢弃会污染环境.所以废弃的干电池应集中分类处理
3、实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A．连接电路的过程中不用考虑开关的状态
B．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路

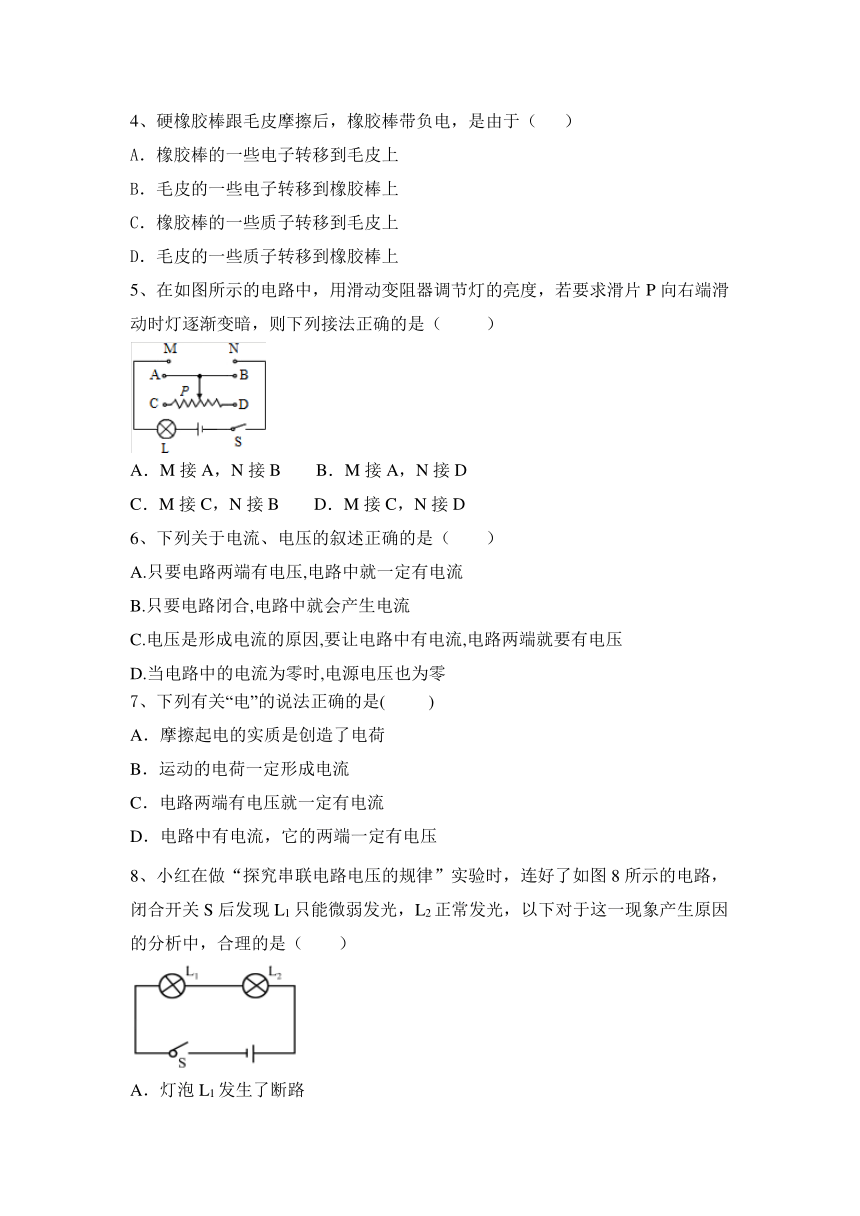

4、硬橡胶棒跟毛皮摩擦后，橡胶棒带负电，是由于（ ）
A．橡胶棒的一些电子转移到毛皮上
B．毛皮的一些电子转移到橡胶棒上
C．橡胶棒的一些质子转移到毛皮上
D．毛皮的一些质子转移到橡胶棒上
5、在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（ ）
A．M接A，N接B B．M接A，N接D
C．M接C，N接B D．M接C，N接D
6、下列关于电流、电压的叙述正确的是（ ）
A.只要电路两端有电压,电路中就一定有电流
B.只要电路闭合,电路中就会产生电流
C.电压是形成电流的原因,要让电路中有电流,电路两端就要有电压
D.当电路中的电流为零时,电源电压也为零
7、下列有关“电”的说法正确的是( )
A．摩擦起电的实质是创造了电荷
B．运动的电荷一定形成电流
C．电路两端有电压就一定有电流
D．电路中有电流，它的两端一定有电压
8、小红在做“探究串联电路电压的规律”实验时，连好了如图8所示的电路，闭合开关S后发现L1只能微弱发光，L2正常发光，以下对于这一现象产生原因的分析中，合理的是（　　）

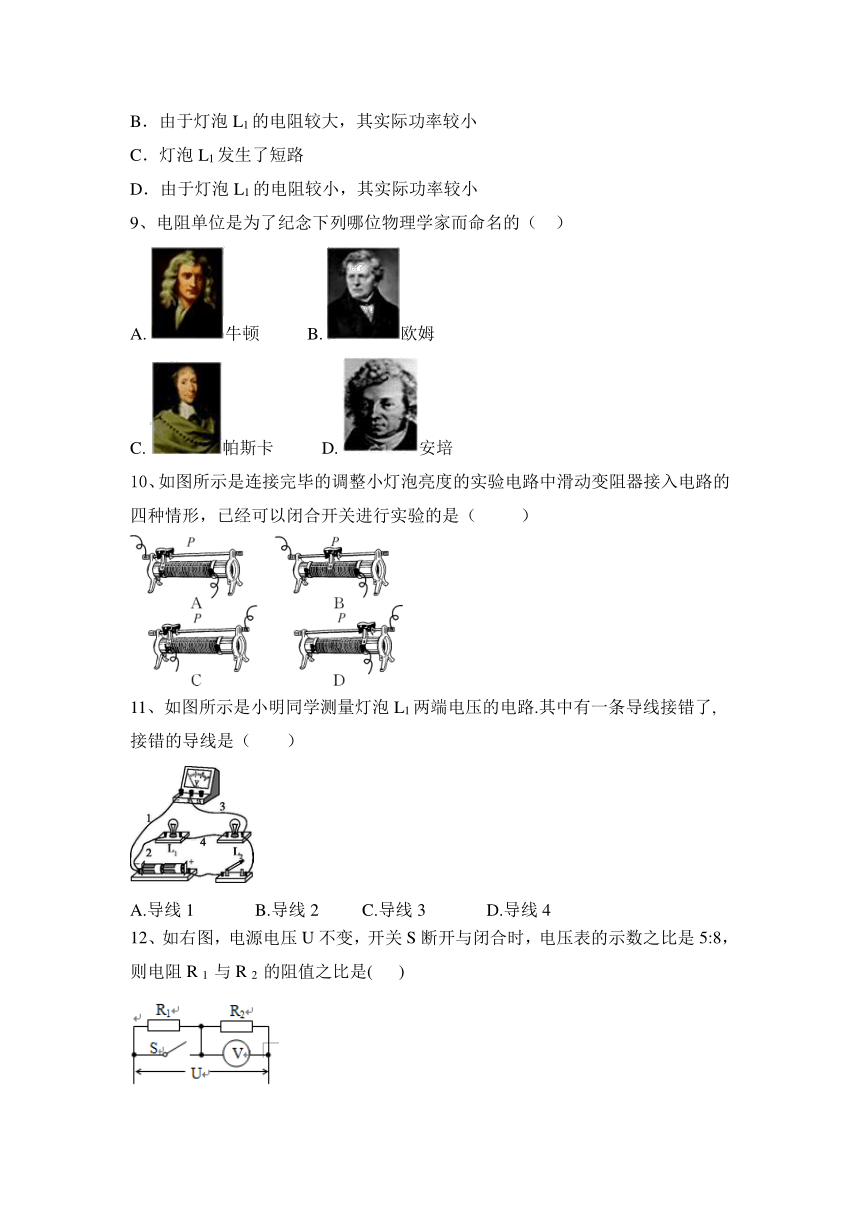

A．灯泡L1发生了断路
B．由于灯泡L1的电阻较大，其实际功率较小
C．灯泡L1发生了短路
D．由于灯泡L1的电阻较小，其实际功率较小
9、电阻单位是为了纪念下列哪位物理学家而命名的（ ）
A. 牛顿 B. 欧姆
C. 帕斯卡 D. 安培
10、如图所示是连接完毕的调整小灯泡亮度的实验电路中滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（ ）
11、如图所示是小明同学测量灯泡L1两端电压的电路.其中有一条导线接错了,接错的导线是（ ）
A.导线1 B.导线2 C.导线3 D.导线4
12、如右图，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5:8，则电阻R 1 与R 2 的阻值之比是( )
A．3:5 B．5:3 C．5:8 D．8:5
13、在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（　　）
A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用大量程试触
C．测量时，应该尽量选取相同规格的灯泡进行实验
D．电压表应该与待测用电器并联
14、下列生活用品中，常温、干燥条件下可以导电的是（ ）
A. 瓷碗 B. 玻璃杯 C. 铅笔 D. 塑料牙刷
15、如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是（ ）
A．C接M，D接N B．A接M，B接N
C．C接M，A接N D．A接M，D接N
16、甲、乙两灯并联接在同一电源上,甲灯比乙灯亮,且通过两灯的电流之比是2∶1,则甲、乙两灯的电压之比是(　　)
A.1∶2 B.1∶1 C.2∶1 D.条件不足,无法确定
二、填空题。
17、如图所示是用电压表测量电压时接线柱的选用和刻度盘的示意图．
(1)甲图中，电压表的量程是 V，电压表的示数是 V.
(2)乙图中，电压表的量程是 V，电压表的示数是 V

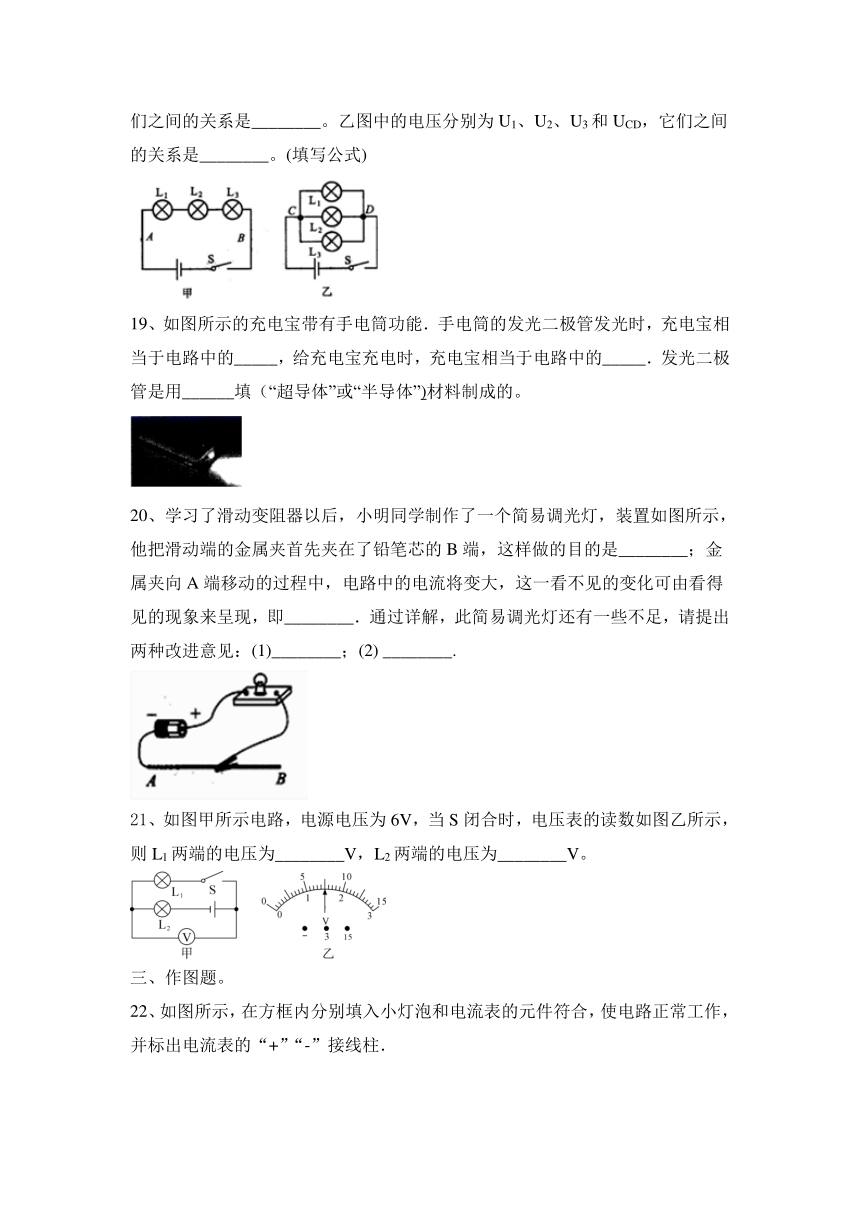

18、如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
19、如图所示的充电宝带有手电筒功能．手电筒的发光二极管发光时，充电宝相当于电路中的_____，给充电宝充电时，充电宝相当于电路中的_____．发光二极管是用______填（“超导体”或“半导体”)材料制成的。
20、学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图所示，他把滑动端的金属夹首先夹在了铅笔芯的B端，这样做的目的是________；金属夹向A端移动的过程中，电路中的电流将变大，这一看不见的变化可由看得见的现象来呈现，即________．通过详解，此简易调光灯还有一些不足，请提出两种改进意见：(1)________；(2) ________.
21、如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为________V，L2两端的电压为________V。
三、作图题。
22、如图所示，在方框内分别填入小灯泡和电流表的元件符合，使电路正常工作，并标出电流表的“+”“-”接线柱．
四、实验题。
23、在探究影响导题电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关．实验室提供了4根电阻丝，材料如表
为了验证上述猜想，他们设计了如图所示的实验电路．
（1）按照图所示”探究影响导题电阻大小因素“的实验电路，在M、N之间分别接上不同的导体，则通过观察________来比较导体电阻的大小；
（2）为了验证上述猜想③，应该选用编号为________和________两根电阻丝进行实验；
（3）如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想________（填序号）；
（4）如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想________（填序号）．分别将A和B两电阻丝接入电路中M、N两点间时，电阻丝接入时电流表示数较大，由此，得到的结论是：________．
（5）以上探究问题的科学方法是采用了________．
（6）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就________了输电线的电阻．（选填“增大”或“减小”）．
24、探究影响电阻大小的因素：
（1）有a、b、c、d四根不同的电阻丝，b、c、d跟a相比，分别只有一个因素不同；b与a长度不同；c与a横截面积不同（c的横截面积比a的横截面积大）；d与a材料不同．实验方案有如下两种：
方案 甲 乙
电路
原理 ①将电阻丝a、b、c、d分别接在M、N之间，测出定值电阻两端的电压．电压表的示数越大，表示接入的电阻丝阻值越________． ②将电阻丝a、b、c、d分别接在电路中，用电流表分别测出通过它们的电流．电流表的示数越大，表示被测的电阻丝阻值越________．
（2）若在上述甲方案中将电压表接在M、N两点间，把a和c分别接入M、N之间，则接入电阻丝________时，电压表的示数更大．
五、计算题。
25、如图电路中，电源电压为6 V。开关闭合后，电流表A的示数为0.5 A，A1表示为0.3 A。求：
（1）灯L1两端的电压U1；
（2）通过灯L1的电流I1；
（3）通过灯L2的电流I2；
（4）灯L2两端的电压U2。
26、在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
2023—2024学年人教物理九年级全一册第16章 电压 电阻 学业训练含答案
一、选择题。（16题）
1、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
【答案】D
2、干电池是一种常用、方便的电源.以下关于电池的说法中，正确的是（ ）
A．有的干电池提供直流电，有的干电池提供交流电
B．常用的1号、2号、5号干电池的电压随号数的增大而增大
C．干电池是把电能转化成化学能的装置
D．多数干电池中有汞、镉等重金属，随便丢弃会污染环境.所以废弃的干电池应集中分类处理
【答案】D
3、实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A．连接电路的过程中不用考虑开关的状态
B．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路
【答案】D
4、硬橡胶棒跟毛皮摩擦后，橡胶棒带负电，是由于（ ）
A．橡胶棒的一些电子转移到毛皮上
B．毛皮的一些电子转移到橡胶棒上
C．橡胶棒的一些质子转移到毛皮上
D．毛皮的一些质子转移到橡胶棒上
【答案】B
5、在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（ ）
A．M接A，N接B B．M接A，N接D
C．M接C，N接B D．M接C，N接D
【答案】C
6、下列关于电流、电压的叙述正确的是（ ）
A.只要电路两端有电压,电路中就一定有电流
B.只要电路闭合,电路中就会产生电流
C.电压是形成电流的原因,要让电路中有电流,电路两端就要有电压
D.当电路中的电流为零时,电源电压也为零
【答案】C　
7、下列有关“电”的说法正确的是( )
A．摩擦起电的实质是创造了电荷
B．运动的电荷一定形成电流
C．电路两端有电压就一定有电流
D．电路中有电流，它的两端一定有电压
【答案】D　
8、小红在做“探究串联电路电压的规律”实验时，连好了如图8所示的电路，闭合开关S后发现L1只能微弱发光，L2正常发光，以下对于这一现象产生原因的分析中，合理的是（　　）
A．灯泡L1发生了断路
B．由于灯泡L1的电阻较大，其实际功率较小
C．灯泡L1发生了短路
D．由于灯泡L1的电阻较小，其实际功率较小
【答案】D
9、电阻单位是为了纪念下列哪位物理学家而命名的（ ）
A. 牛顿 B. 欧姆
C. 帕斯卡 D. 安培
【答案】B
10、如图所示是连接完毕的调整小灯泡亮度的实验电路中滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（ ）
【答案】A
11、如图所示是小明同学测量灯泡L1两端电压的电路.其中有一条导线接错了,接错的导线是（ ）
A.导线1 B.导线2 C.导线3 D.导线4
【答案】C　
12、如右图，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5:8，则电阻R 1 与R 2 的阻值之比是( )
A．3:5 B．5:3 C．5:8 D．8:5
【答案】A
13、在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（　　）
A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用大量程试触
C．测量时，应该尽量选取相同规格的灯泡进行实验
D．电压表应该与待测用电器并联
【答案】C
14、下列生活用品中，常温、干燥条件下可以导电的是（ ）
A. 瓷碗 B. 玻璃杯 C. 铅笔 D. 塑料牙刷
【答案】C
15、如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是（ ）
A．C接M，D接N B．A接M，B接N
C．C接M，A接N D．A接M，D接N
【答案】C
16、甲、乙两灯并联接在同一电源上,甲灯比乙灯亮,且通过两灯的电流之比是2∶1,则甲、乙两灯的电压之比是(　　)
A.1∶2 B.1∶1 C.2∶1 D.条件不足,无法确定
【答案】B　
二、填空题。
17、如图所示是用电压表测量电压时接线柱的选用和刻度盘的示意图．
(1)甲图中，电压表的量程是 V，电压表的示数是 V.
(2)乙图中，电压表的量程是 V，电压表的示数是 V
【答案】0～15 8.5 0～3 0.6
18、如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
【答案】UAB＝U1+U2+U3 UCD＝U1＝U2＝U3
19、如图所示的充电宝带有手电筒功能．手电筒的发光二极管发光时，充电宝相当于电路中的_____，给充电宝充电时，充电宝相当于电路中的_____．发光二极管是用______填（“超导体”或“半导体”)材料制成的。
【答案】电源 用电器 半导体
20、学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图所示，他把滑动端的金属夹首先夹在了铅笔芯的B端，这样做的目的是________；金属夹向A端移动的过程中，电路中的电流将变大，这一看不见的变化可由看得见的现象来呈现，即________．通过详解，此简易调光灯还有一些不足，请提出两种改进意见：(1)________；(2) ________.
【答案】使其连入电路中的电阻最大（或保护电路）
小灯泡变亮 加开关
增加铅笔芯的长度或用滑动变阻器（或电阻丝）代替铅笔芯
21、如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为________V，L2两端的电压为________V。
【答案】1.5　4.5
三、作图题。
22、如图所示，在方框内分别填入小灯泡和电流表的元件符合，使电路正常工作，并标出电流表的“+”“-”接线柱．
【答案】如图所示：
四、实验题。
23、在探究影响导题电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关．实验室提供了4根电阻丝，材料如表
为了验证上述猜想，他们设计了如图所示的实验电路．
（1）按照图所示”探究影响导题电阻大小因素“的实验电路，在M、N之间分别接上不同的导体，则通过观察________来比较导体电阻的大小；
（2）为了验证上述猜想③，应该选用编号为________和________两根电阻丝进行实验；
（3）如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想________（填序号）；
（4）如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想________（填序号）．分别将A和B两电阻丝接入电路中M、N两点间时，电阻丝接入时电流表示数较大，由此，得到的结论是：________．
（5）以上探究问题的科学方法是采用了________．
（6）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就________了输电线的电阻．（选填“增大”或“减小”）．
【答案】(1). 电流表示数（或小灯泡亮度） (2). A (3). D
(4). ② (5). ① (6). 材料和横截面积一定时，导体越长电阻越大
(7). 控制变量法 (8). 减小
24、探究影响电阻大小的因素：
（1）有a、b、c、d四根不同的电阻丝，b、c、d跟a相比，分别只有一个因素不同；b与a长度不同；c与a横截面积不同（c的横截面积比a的横截面积大）；d与a材料不同．实验方案有如下两种：
方案 甲 乙
电路
原理 ①将电阻丝a、b、c、d分别接在M、N之间，测出定值电阻两端的电压．电压表的示数越大，表示接入的电阻丝阻值越________． ②将电阻丝a、b、c、d分别接在电路中，用电流表分别测出通过它们的电流．电流表的示数越大，表示被测的电阻丝阻值越________．
（2）若在上述甲方案中将电压表接在M、N两点间，把a和c分别接入M、N之间，则接入电阻丝________时，电压表的示数更大．
【答案】小 小 a
五、计算题。
25、如图电路中，电源电压为6 V。开关闭合后，电流表A的示数为0.5 A，A1表示为0.3 A。求：
（1）灯L1两端的电压U1；
（2）通过灯L1的电流I1；
（3）通过灯L2的电流I2；
（4）灯L2两端的电压U2。
【答案】（1）6 V （2）0.3 A （3）0.2 A （4）6 V
26、在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
【答案】由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；
所以U1=U2=U=6V，
通过L1的电流为：
I1=I-I2=0.5A-0.4A=0.1A．
答：通过L1的电流为0.1A，L2两端的电压为6V。
