2023—2024学年人教物理九年级全一册第17章 欧姆定律 阶段性题（含答案）

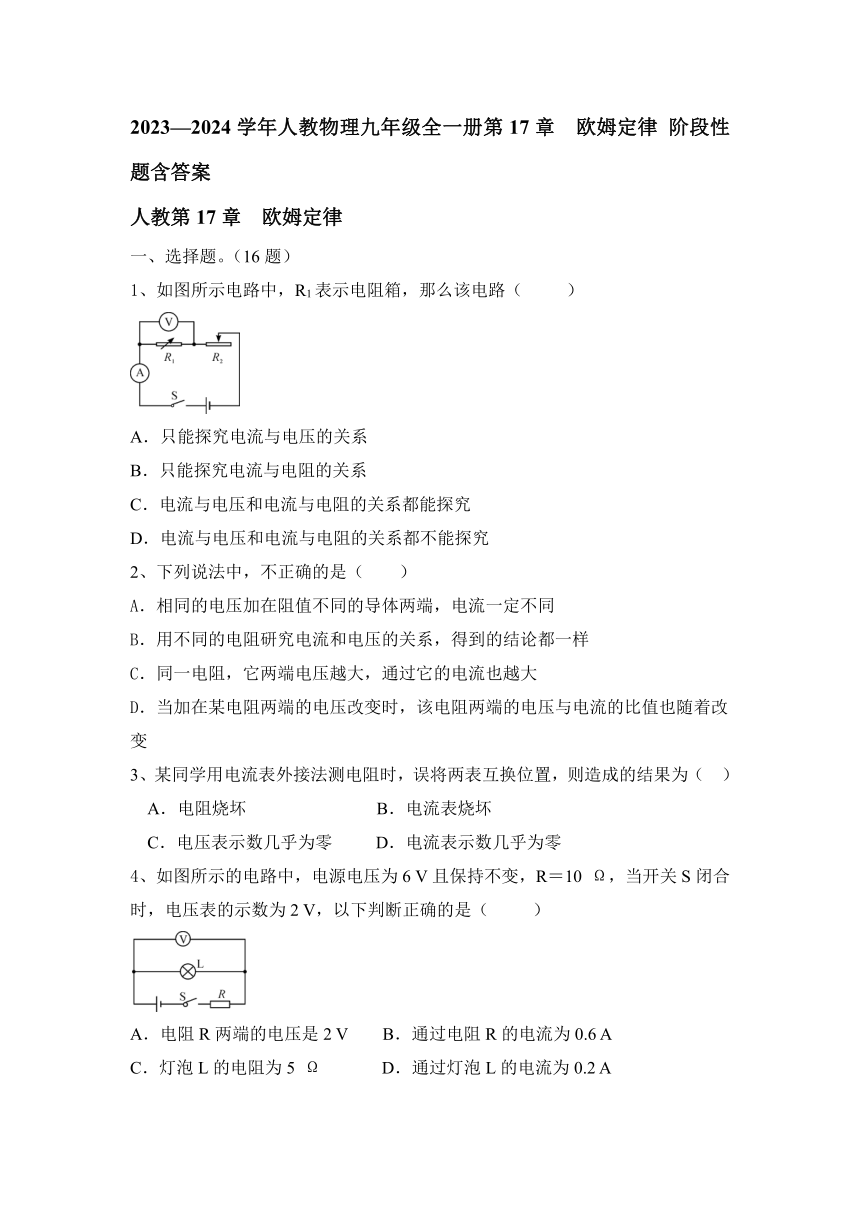

2023—2024学年人教物理九年级全一册第17章 欧姆定律 阶段性题含答案
人教第17章 欧姆定律
一、选择题。（16题）
1、如图所示电路中，R1表示电阻箱，那么该电路（ ）
A．只能探究电流与电压的关系
B．只能探究电流与电阻的关系
C．电流与电压和电流与电阻的关系都能探究
D．电流与电压和电流与电阻的关系都不能探究
2、下列说法中，不正确的是（　　）
A．相同的电压加在阻值不同的导体两端，电流一定不同
B．用不同的电阻研究电流和电压的关系，得到的结论都一样
C．同一电阻，它两端电压越大，通过它的电流也越大
D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变
3、某同学用电流表外接法测电阻时，误将两表互换位置，则造成的结果为（ ）
　A．电阻烧坏 B．电流表烧坏
　C．电压表示数几乎为零 D．电流表示数几乎为零
4、如图所示的电路中，电源电压为6 V且保持不变，R＝10 Ω，当开关S闭合时，电压表的示数为2 V，以下判断正确的是（ ）
A．电阻R两端的电压是2 V B．通过电阻R的电流为0.6 A
C．灯泡L的电阻为5 Ω D．通过灯泡L的电流为0.2 A

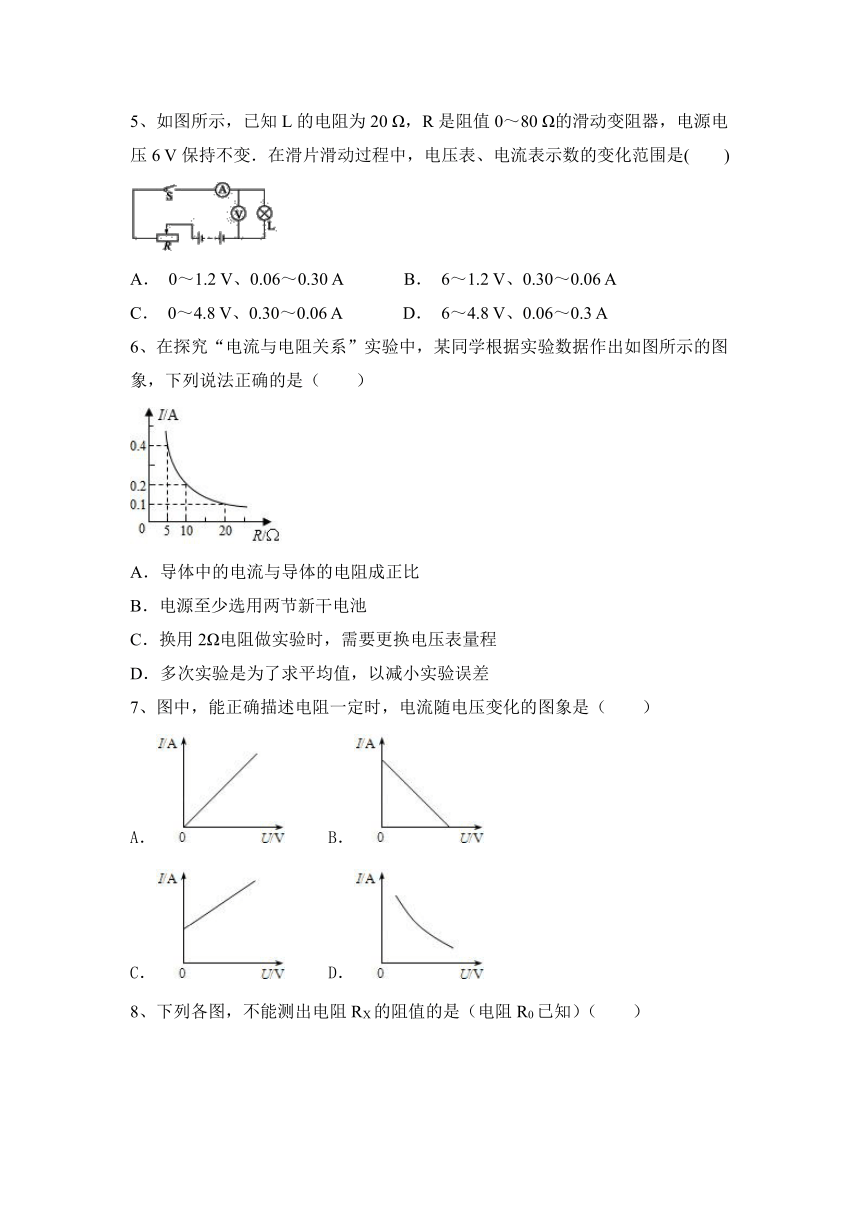

5、如图所示，已知L的电阻为20 Ω，R是阻值0～80 Ω的滑动变阻器，电源电压6 V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是(　　)
A． 0～1.2 V、0.06～0.30 A B． 6～1.2 V、0.30～0.06 A
C． 0～4.8 V、0.30～0.06 A D． 6～4.8 V、0.06～0.3 A
6、在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是（　　）
A．导体中的电流与导体的电阻成正比
B．电源至少选用两节新干电池
C．换用2Ω电阻做实验时，需要更换电压表量程
D．多次实验是为了求平均值，以减小实验误差
7、图中，能正确描述电阻一定时，电流随电压变化的图象是（　　）
A． B．
C． D．

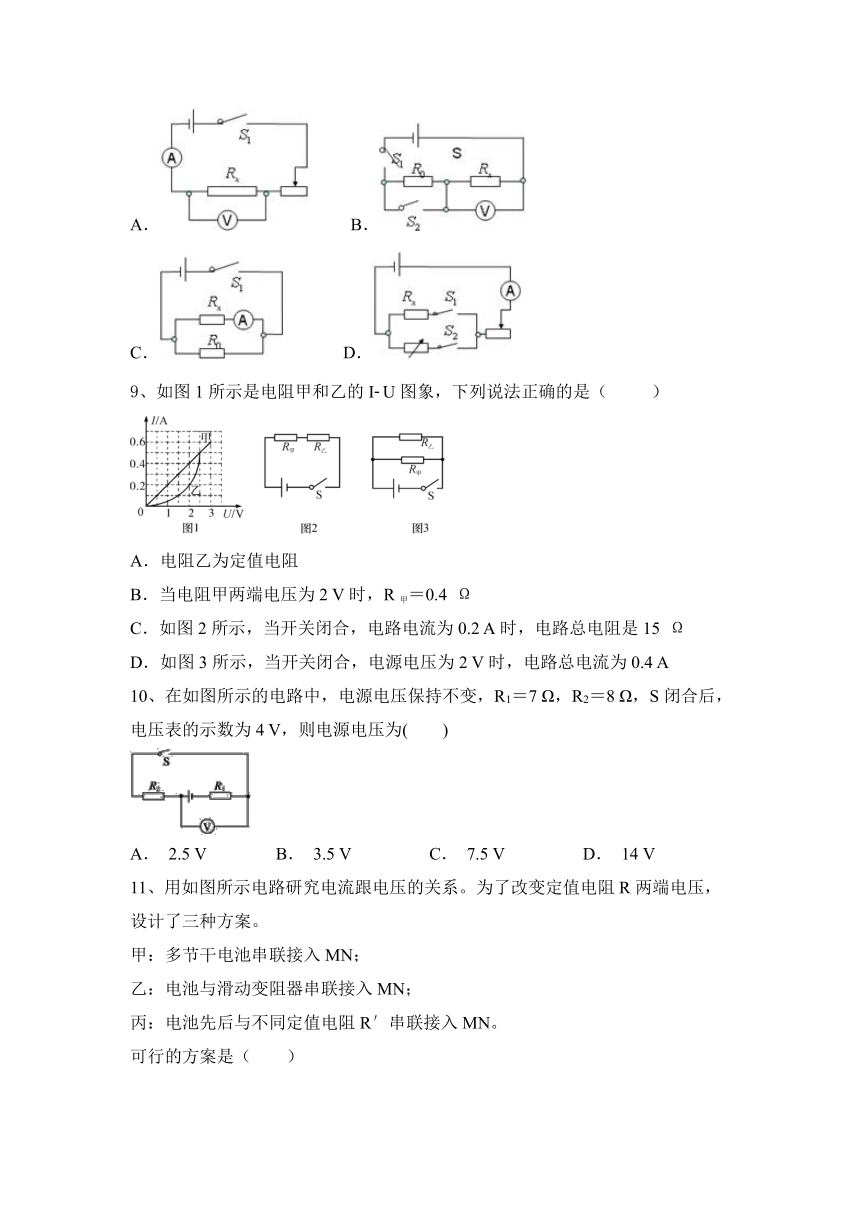

8、下列各图，不能测出电阻RX的阻值的是（电阻R0已知）（　　）
A． B．
C． D．
9、如图1所示是电阻甲和乙的I U图象，下列说法正确的是（ ）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2 V时，R甲＝0.4 Ω
C．如图2所示，当开关闭合，电路电流为0.2 A时，电路总电阻是15 Ω
D．如图3所示，当开关闭合，电源电压为2 V时，电路总电流为0.4 A
10、在如图所示的电路中，电源电压保持不变，R1＝7 Ω，R2＝8 Ω，S闭合后，电压表的示数为4 V，则电源电压为(　　)
A． 2.5 V B． 3.5 V C． 7.5 V D． 14 V

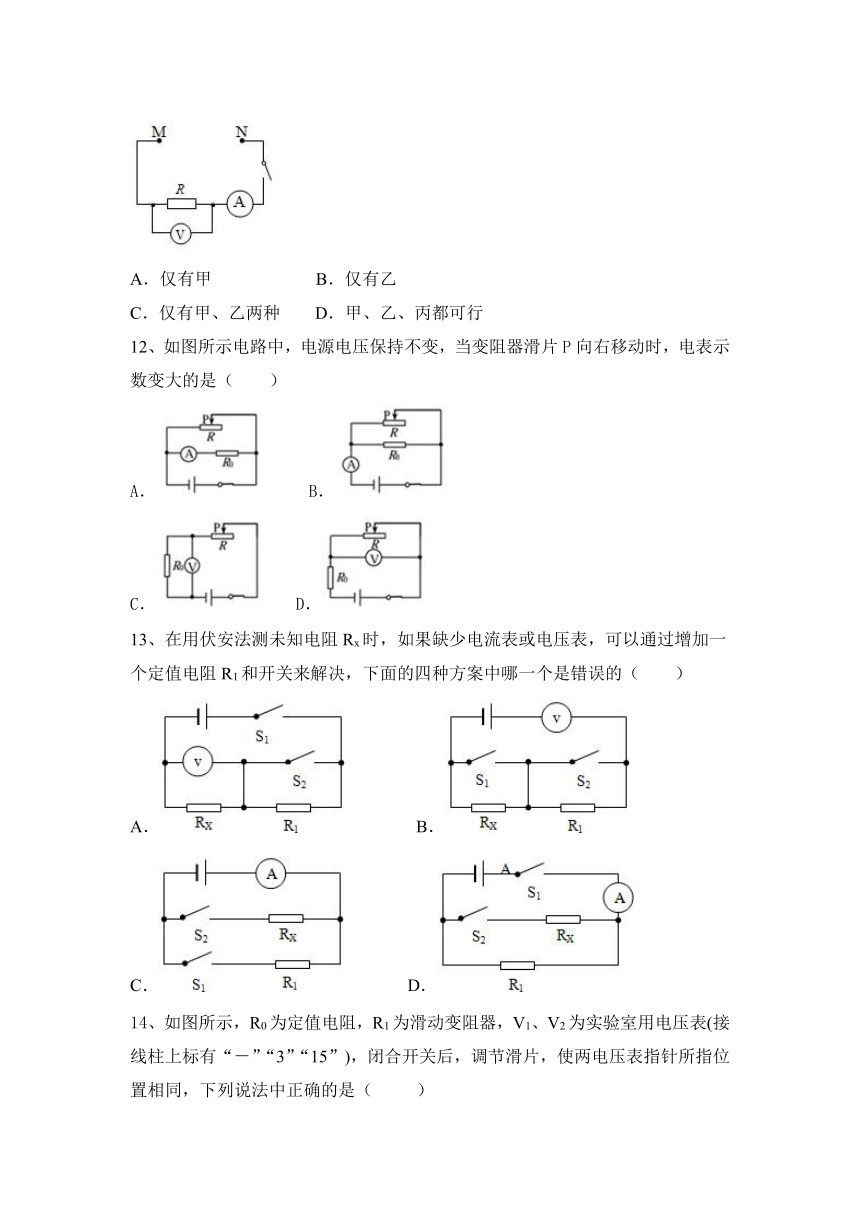

11、用如图所示电路研究电流跟电压的关系。为了改变定值电阻R两端电压，设计了三种方案。
甲：多节干电池串联接入MN；
乙：电池与滑动变阻器串联接入MN；
丙：电池先后与不同定值电阻R′串联接入MN。
可行的方案是（　　）
A．仅有甲 B．仅有乙
C．仅有甲、乙两种 D．甲、乙、丙都可行
12、如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（　　）
A． B．
C． D．
13、在用伏安法测未知电阻Rx时，如果缺少电流表或电压表，可以通过增加一个定值电阻R1和开关来解决，下面的四种方案中哪一个是错误的（　　）
A． B．
C． D．

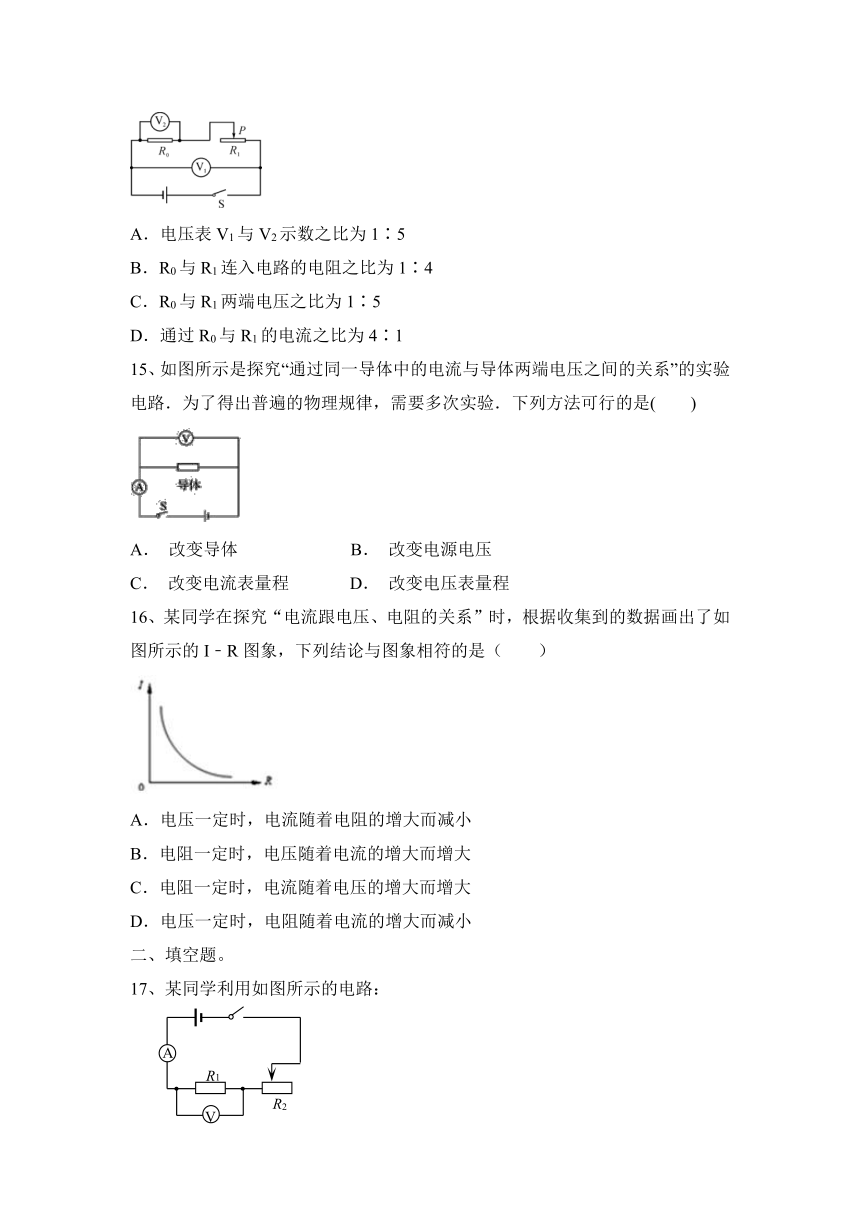

14、如图所示，R0为定值电阻，R1为滑动变阻器，V1、V2为实验室用电压表(接线柱上标有“－”“3”“15”)，闭合开关后，调节滑片，使两电压表指针所指位置相同，下列说法中正确的是（ ）
A．电压表V1与V2示数之比为1∶5
B．R0与R1连入电路的电阻之比为1∶4
C．R0与R1两端电压之比为1∶5
D．通过R0与R1的电流之比为4∶1
15、如图所示是探究“通过同一导体中的电流与导体两端电压之间的关系”的实验电路．为了得出普遍的物理规律，需要多次实验．下列方法可行的是(　　)
A． 改变导体 B． 改变电源电压
C． 改变电流表量程 D． 改变电压表量程
16、某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I﹣R图象，下列结论与图象相符的是（　　）
A．电压一定时，电流随着电阻的增大而减小
B．电阻一定时，电压随着电流的增大而增大
C．电阻一定时，电流随着电压的增大而增大
D．电压一定时，电阻随着电流的增大而减小
二、填空题。
17、某同学利用如图所示的电路：
探究“电流与电压、电阻的关系”。
实验开始时，滑动变阻器的作用是__________。在探究通过导体的电流与导体两端电压关系时，应保持 不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是 。
18、如图是电阻RA和RB两端电压与电流的U—I图像，如果将RA和RB串联起来，它们两端电压之比为__________；如果将RA和RB并联起来，通过它们的电流之比为__________。
19、为测定一定值电阻的阻值，某同学设计并连接了如图所示电路，所用的电源是两节干电池．请指出该同学在电路设计和连接上存在的两个问题：① ；② 。
20、刘老师经常骑电动自行车上班。刘老师旋动右手的“调速”把手，发现后轮的转速会发生改变，与这个“调速”把手联动的电路元件实质是一个___________________；它是通过改变电阻丝接入电路中的_____________来改变电阻，起到调节作用的。
21、将两个电阻串联，R1＝2R2，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为________．若将两个电阻并联，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为__________。
三、作图题。
22、在“探究通过定值电阻的电流与电压的关系”实验中：
(1)如图所示，用笔画线代替导线，将实验电路连接完整(要求滑片左移时，滑动变阻器接入电路的阻值变小)；
(2)在虚线框中画出实验电路图。
四、简答题。
23、图甲是某种电风扇调速器示意图。P为旋片,可转动改变挡位。将甲图中的调速器连入乙图所示电路中,要求由1挡转至4挡可使电风扇转速增大,则应怎样连接导线
五、实验题。
24、在“探究电流与电阻关系”的实验中：
(1)如图所示，甲为 ，乙为 。(填“电流表”或“电压表”)
(2)某同学在连接完最后一条导线后就发现电压表和电流表出现了示数，出现这种现象的原因是 (填一种原因即可)．
(3)为达到实验目的，实验过程中应控制不变的量是 ．具体操作是__ _，同时观察 的示数。
(4)小明同学得到的数据如下表．分析表中数据，可以得出结论：
。
电阻R/Ω 5 6 10 15 20 30
电流I/A 0.6 0.5 0.3 0.2 0.15 0.1
25、为了测量电源电压和定值电阻，某物理小组设计了如图甲所示的电路。
（1）根据图甲所示电路，用笔画线表示导线，将实物电路补充完整；
（2）闭合开关前，滑动变阻器的滑片应放在　 　（选填“a”或“b”）端；
（3）假设电源电压恒为U0，定值电阻的阻值为R1．如果电压表示数用U表示，电流表示数用I表示，则U与I的关系式为U＝　 　（用U0、I、R1表示）；
（4）检查电路无误后，闭合开关S，移动滑动变阻器的滑片P，进行多次实验，记录电流表和电压表的读数，并画出了U﹣I图象，如图丙所示。图象是一条直线，与U、I坐标轴分别交于3V和0.6A处。由此可知，电源电压U0＝　 　V，定值电阻R1＝　 　Ω。
六、计算题。
26、滑动变阻器一般只在实验室中使用，如图甲是家用电器中常用到一种电位器，通过机械式旋钮调节阻值的大小．小亮利用这种电位器自制了一个可调亮度的手电筒，其电路图如图乙所示．电源两端电压U为6 V且保持不变，小灯泡电阻R1为10Ω（不考虑温度对灯丝电阻的影响）．开关S闭合后，求：
（1）当电位器R接入电路的电阻R2为20Ω时，通过电阻R1的电流I ；
（2）当电位器R接入电路的电阻R3为10Ω时，小灯泡R1的电压U1。
27、如图所示的电路中，电源电压保持不变，电阻R1的阻值为20 Ω.闭合开关S，电流表的示数为0.2 A，电压表的示数为2 V．求：
(1)电阻R2的阻值是多少？
(2)电源电压是多少？
2023—2024学年人教物理九年级全一册第17章 欧姆定律 阶段性题含答案
人教第17章 欧姆定律
一、选择题。（16题）
1、如图所示电路中，R1表示电阻箱，那么该电路（ ）
A．只能探究电流与电压的关系
B．只能探究电流与电阻的关系
C．电流与电压和电流与电阻的关系都能探究
D．电流与电压和电流与电阻的关系都不能探究
【答案】C
2、下列说法中，不正确的是（　　）
A．相同的电压加在阻值不同的导体两端，电流一定不同
B．用不同的电阻研究电流和电压的关系，得到的结论都一样
C．同一电阻，它两端电压越大，通过它的电流也越大
D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变
【答案】D。
3、某同学用电流表外接法测电阻时，误将两表互换位置，则造成的结果为（ ）
　A．电阻烧坏 B．电流表烧坏
　C．电压表示数几乎为零 D．电流表示数几乎为零
【答案】D
4、如图所示的电路中，电源电压为6 V且保持不变，R＝10 Ω，当开关S闭合时，电压表的示数为2 V，以下判断正确的是（ ）
A．电阻R两端的电压是2 V B．通过电阻R的电流为0.6 A
C．灯泡L的电阻为5 Ω D．通过灯泡L的电流为0.2 A
【答案】C
5、如图所示，已知L的电阻为20 Ω，R是阻值0～80 Ω的滑动变阻器，电源电压6 V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是(　　)
A． 0～1.2 V、0.06～0.30 A B． 6～1.2 V、0.30～0.06 A
C． 0～4.8 V、0.30～0.06 A D． 6～4.8 V、0.06～0.3 A
【答案】B
6、在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是（　　）
A．导体中的电流与导体的电阻成正比
B．电源至少选用两节新干电池
C．换用2Ω电阻做实验时，需要更换电压表量程
D．多次实验是为了求平均值，以减小实验误差
【答案】B
7、图中，能正确描述电阻一定时，电流随电压变化的图象是（　　）
A． B．
C． D．
【答案】A。
8、下列各图，不能测出电阻RX的阻值的是（电阻R0已知）（　　）
A． B．
C． D．
【答案】C
9、如图1所示是电阻甲和乙的I U图象，下列说法正确的是（ ）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2 V时，R甲＝0.4 Ω
C．如图2所示，当开关闭合，电路电流为0.2 A时，电路总电阻是15 Ω
D．如图3所示，当开关闭合，电源电压为2 V时，电路总电流为0.4 A
【答案】C
10、在如图所示的电路中，电源电压保持不变，R1＝7 Ω，R2＝8 Ω，S闭合后，电压表的示数为4 V，则电源电压为(　　)
A． 2.5 V B． 3.5 V C． 7.5 V D． 14 V
【答案】C
11、用如图所示电路研究电流跟电压的关系。为了改变定值电阻R两端电压，设计了三种方案。
甲：多节干电池串联接入MN；
乙：电池与滑动变阻器串联接入MN；
丙：电池先后与不同定值电阻R′串联接入MN。
可行的方案是（　　）
A．仅有甲 B．仅有乙
C．仅有甲、乙两种 D．甲、乙、丙都可行
【答案】D
12、如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（　　）
A． B．
C． D．
【答案】D。
13、在用伏安法测未知电阻Rx时，如果缺少电流表或电压表，可以通过增加一个定值电阻R1和开关来解决，下面的四种方案中哪一个是错误的（　　）
A． B．
C． D．
【答案】B
14、如图所示，R0为定值电阻，R1为滑动变阻器，V1、V2为实验室用电压表(接线柱上标有“－”“3”“15”)，闭合开关后，调节滑片，使两电压表指针所指位置相同，下列说法中正确的是（ ）
A．电压表V1与V2示数之比为1∶5
B．R0与R1连入电路的电阻之比为1∶4
C．R0与R1两端电压之比为1∶5
D．通过R0与R1的电流之比为4∶1
【答案】B
15、如图所示是探究“通过同一导体中的电流与导体两端电压之间的关系”的实验电路．为了得出普遍的物理规律，需要多次实验．下列方法可行的是(　　)
A． 改变导体 B． 改变电源电压
C． 改变电流表量程 D． 改变电压表量程
【答案】B
16、某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I﹣R图象，下列结论与图象相符的是（　　）
A．电压一定时，电流随着电阻的增大而减小
B．电阻一定时，电压随着电流的增大而增大
C．电阻一定时，电流随着电压的增大而增大
D．电压一定时，电阻随着电流的增大而减小
【答案】A
二、填空题。
17、某同学利用如图所示的电路：
探究“电流与电压、电阻的关系”。
实验开始时，滑动变阻器的作用是__________。在探究通过导体的电流与导体两端电压关系时，应保持 不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是 。
【答案】保护电路 电阻 改变定值电阻两端的电压
18、如图是电阻RA和RB两端电压与电流的U—I图像，如果将RA和RB串联起来，它们两端电压之比为__________；如果将RA和RB并联起来，通过它们的电流之比为__________。
【答案】2:1 1:2
19、为测定一定值电阻的阻值，某同学设计并连接了如图所示电路，所用的电源是两节干电池．请指出该同学在电路设计和连接上存在的两个问题：① ；② 。
【答案】①电压表的量程选择过大；②缺少滑动变阻器
20、刘老师经常骑电动自行车上班。刘老师旋动右手的“调速”把手，发现后轮的转速会发生改变，与这个“调速”把手联动的电路元件实质是一个___________________；它是通过改变电阻丝接入电路中的_____________来改变电阻，起到调节作用的。
【答案】滑动变阻器 长度
21、将两个电阻串联，R1＝2R2，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为________．若将两个电阻并联，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为__________。
【答案】1∶1　 2∶1　1∶2　1∶1
三、作图题。
22、在“探究通过定值电阻的电流与电压的关系”实验中：
(1)如图所示，用笔画线代替导线，将实验电路连接完整(要求滑片左移时，滑动变阻器接入电路的阻值变小)；
(2)在虚线框中画出实验电路图。
【答案】如图所示：
四、简答题。
23、图甲是某种电风扇调速器示意图。P为旋片,可转动改变挡位。将甲图中的调速器连入乙图所示电路中,要求由1挡转至4挡可使电风扇转速增大,则应怎样连接导线
【答案】A接M,B接N(或A接N,B接M)
五、实验题。
24、在“探究电流与电阻关系”的实验中：
(1)如图所示，甲为 ，乙为 。(填“电流表”或“电压表”)
(2)某同学在连接完最后一条导线后就发现电压表和电流表出现了示数，出现这种现象的原因是 (填一种原因即可)．
(3)为达到实验目的，实验过程中应控制不变的量是 ．具体操作是__ _，同时观察 的示数。
(4)小明同学得到的数据如下表．分析表中数据，可以得出结论：
。
电阻R/Ω 5 6 10 15 20 30
电流I/A 0.6 0.5 0.3 0.2 0.15 0.1
【答案】（1）电流表 电压表 （2）在连接电路时开关处于闭合状态
（3）电压 移动滑动变阻器滑片 电压表
（4）电阻两端的电压一定时，通过电阻的电流与电阻的大小成反比
25、为了测量电源电压和定值电阻，某物理小组设计了如图甲所示的电路。
（1）根据图甲所示电路，用笔画线表示导线，将实物电路补充完整；
（2）闭合开关前，滑动变阻器的滑片应放在　 　（选填“a”或“b”）端；
（3）假设电源电压恒为U0，定值电阻的阻值为R1．如果电压表示数用U表示，电流表示数用I表示，则U与I的关系式为U＝　 　（用U0、I、R1表示）；
（4）检查电路无误后，闭合开关S，移动滑动变阻器的滑片P，进行多次实验，记录电流表和电压表的读数，并画出了U﹣I图象，如图丙所示。图象是一条直线，与U、I坐标轴分别交于3V和0.6A处。由此可知，电源电压U0＝　 　V，定值电阻R1＝　 　Ω。
【答案】（1）如图所示；
（2）b； （3）U＝U0﹣IR1（4）3；5。
六、计算题。
26、滑动变阻器一般只在实验室中使用，如图甲是家用电器中常用到一种电位器，通过机械式旋钮调节阻值的大小．小亮利用这种电位器自制了一个可调亮度的手电筒，其电路图如图乙所示．电源两端电压U为6 V且保持不变，小灯泡电阻R1为10Ω（不考虑温度对灯丝电阻的影响）．开关S闭合后，求：
（1）当电位器R接入电路的电阻R2为20Ω时，通过电阻R1的电流I ；
（2）当电位器R接入电路的电阻R3为10Ω时，小灯泡R1的电压U1。
【答案】(1)0.2A (2)3V
27、如图所示的电路中，电源电压保持不变，电阻R1的阻值为20 Ω.闭合开关S，电流表的示数为0.2 A，电压表的示数为2 V．求：
(1)电阻R2的阻值是多少？
(2)电源电压是多少？
【答案】(1) 10 Ω (2) 6 V
