第五章第1节《透镜》提升练（含答案）人教版2023-2024学年八年级物理上册

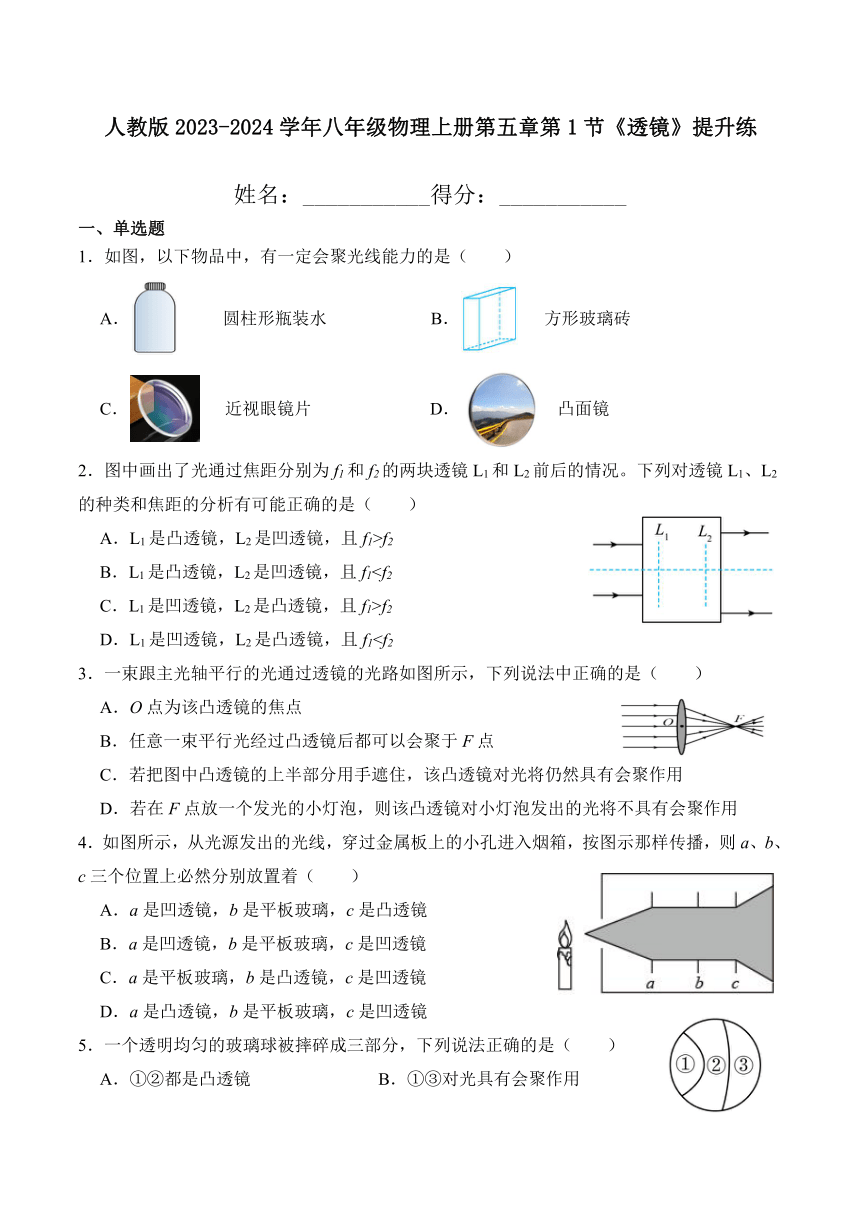

人教版2023-2024学年八年级物理上册第五章第1节《透镜》提升练
姓名：___________得分：___________
一、单选题
1．如图，以下物品中，有一定会聚光线能力的是（　　）
A． 圆柱形瓶装水 B． 方形玻璃砖
C． 近视眼镜片 D． 凸面镜
2．图中画出了光通过焦距分别为f1和f2的两块透镜L1和L2前后的情况。下列对透镜L1、L2的种类和焦距的分析有可能正确的是（　　）
A．L1是凸透镜，L2是凹透镜，且f1>f2
B．L1是凸透镜，L2是凹透镜，且f1C．L1是凹透镜，L2是凸透镜，且f1>f2
D．L1是凹透镜，L2是凸透镜，且f13．一束跟主光轴平行的光通过透镜的光路如图所示，下列说法中正确的是（　　）
A．O点为该凸透镜的焦点
B．任意一束平行光经过凸透镜后都可以会聚于F点
C．若把图中凸透镜的上半部分用手遮住，该凸透镜对光将仍然具有会聚作用
D．若在F点放一个发光的小灯泡，则该凸透镜对小灯泡发出的光将不具有会聚作用
4．如图所示，从光源发出的光线，穿过金属板上的小孔进入烟箱，按图示那样传播，则a、b、c三个位置上必然分别放置着（　　）
A．a是凹透镜，b是平板玻璃，c是凸透镜
B．a是凹透镜，b是平板玻璃，c是凹透镜
C．a是平板玻璃，b是凸透镜，c是凹透镜
D．a是凸透镜，b是平板玻璃，c是凹透镜
5．一个透明均匀的玻璃球被摔碎成三部分，下列说法正确的是（　　）
A．①②都是凸透镜 B．①③对光具有会聚作用
C．②③对光具有发散作用 D．只有①对光具有会聚作用

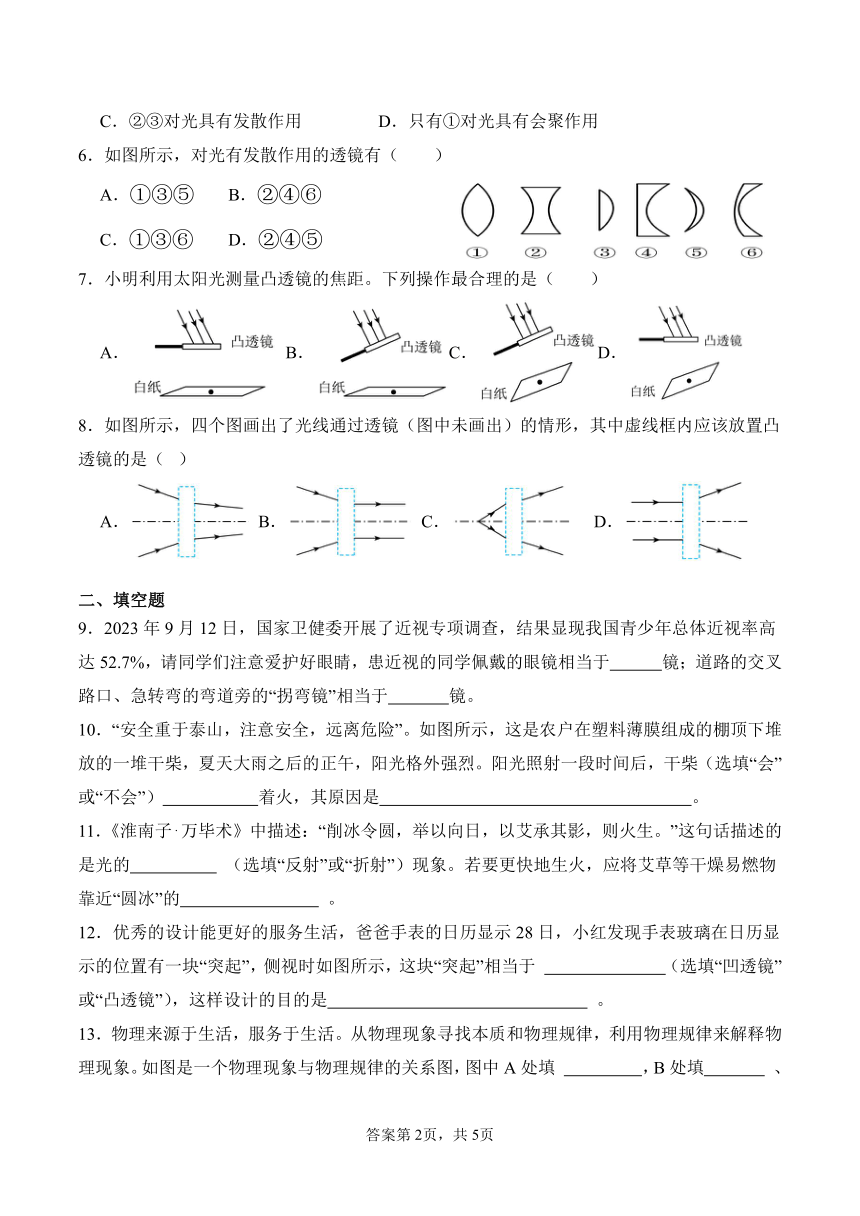

6．如图所示，对光有发散作用的透镜有（　　）
A．①③⑤ B．②④⑥
C．①③⑥ D．②④⑤
7．小明利用太阳光测量凸透镜的焦距。下列操作最合理的是（　　）
A． B．C．D．
8．如图所示，四个图画出了光线通过透镜（图中未画出）的情形，其中虚线框内应该放置凸透镜的是（ ）
A． B． C． D．
二、填空题
9．2023年9月12日，国家卫健委开展了近视专项调查，结果显现我国青少年总体近视率高达52.7%，请同学们注意爱护好眼睛，患近视的同学佩戴的眼镜相当于 镜；道路的交叉路口、急转弯的弯道旁的“拐弯镜”相当于 镜。
10．“安全重于泰山，注意安全，远离危险”。如图所示，这是农户在塑料薄膜组成的棚顶下堆放的一堆干柴，夏天大雨之后的正午，阳光格外强烈。阳光照射一段时间后，干柴（选填“会”或“不会”） 着火，其原因是 。
11．《淮南子 万毕术》中描述：“削冰令圆，举以向日，以艾承其影，则火生。”这句话描述的是光的 （选填“反射”或“折射”）现象。若要更快地生火，应将艾草等干燥易燃物靠近“圆冰”的 。
12．优秀的设计能更好的服务生活，爸爸手表的日历显示28日，小红发现手表玻璃在日历显示的位置有一块“突起”，侧视时如图所示，这块“突起”相当于 （选填“凹透镜”或“凸透镜”），这样设计的目的是 。
13．物理来源于生活，服务于生活。从物理现象寻找本质和物理规律，利用物理规律来解释物理现象。如图是一个物理现象与物理规律的关系图，图中A处填 ，B处填 、（两空均选填“光的直线传播”或“光的反射”）；C处的光学元件为 。

（10图） （12题） （13题）
三、作图题
14．放在凸透镜前的蜡烛，在光屏上成了一个清晰的像。如图所示，烛焰上的一点A射出一条平行于凸透镜主光轴的光线照射到凸透镜上，O为凸透镜的光心。请画出：
（1）点A在光屏上的像A′所在的位置；
（2）确定凸透镜右侧焦点F位置。（保留作图痕迹）
15．老师为做平面镜成像实验的小明拍摄如甲图所示的照片。小明为分析照相机的成像原理，绘制了如图乙所示的光路图，其中S点代表平面镜AB前蜡烛，MN代表照相机中成像时底片（相当于光屏）的位置。请你画出S在平面镜中成的像S'及S'经过照相机镜头在底片成清晰像的光路图。

四、综合题
16．小明和小华在学习了透镜知识后想动手完成测量凸透镜焦距的实验。
（1）小明设计的是利用太阳光测焦距的方案，如图甲所示，在放置凸透镜时，他应让镜面 太阳光，同时在透镜另一侧紧靠透镜位置放置一张白纸；再将白纸从透镜处逐渐远离，移到了一个合适的位置，直到白纸上出现 的光斑，从而测出了该透镜的焦距；
（2）小华采用的是另外一种方案，她将一个小灯泡（可看作点光源）放在凸透镜的主光轴上紧靠透镜的位置，同时在透镜的另一侧平行于镜面放置了一张画有与镜面等大的圆的白纸，如图乙，为了准确测量该透镜焦距，她应使白纸上的圆心位于凸透镜的 上，在移动小灯泡的过程中，当她看到 现象时，说明此时小灯泡移到了该透镜的焦点处，最终就可以测出焦距了。
17．小明同学在复习光学知识时，取出光学实验盒，重做光学实验：
（1）做小孔成像实验时，分别改变小孔形状：圆形、方形、三角形、星形，只要孔足够小，光屏上都能得到清晰的蜡烛像，如图1所示，说明小孔成像与孔的形状 （无关/有关）；
（2）做平面镜成像实验时，把光屏放在蜡烛像的位置上，直接观察光屏，发现光屏上得不到像，如图2所示，这说明平面镜成的像是 （实/虚）像；
（3）如图3所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一个最小、最亮的光斑。该凸透镜的焦距为 cm；
（4）用如图4所示的装置探究光的反射规律，如图所示，把纸板NOF向后折，光沿EO入射在纸板NOF上 （选填“能”或“不能”）看到反射光线，这说明在光的反射现象中，反射光线、入射光线和法线在 。
答 案：
1．A 2．D 3．C 4．D 5．B 6．B 7．C 8．C
9．凹透 凸面
10．会 水和塑料膜相当于一个凸透镜，将太阳光会聚于干柴上容易引燃干柴
11．折射 焦点
12．凸透镜 放大数字
13．光的直线传播 光的反射 凸透镜
14．
15．
16．正对 最小最亮 主光轴 光斑和纸上的圆重合
17．无关 虚 10.0 不能 同一平面内
答案第2页，共5页
