【中考冲刺】2015年中考物理专题提高课件：作图专题（含最新中考真题）

课件11张PPT。物理

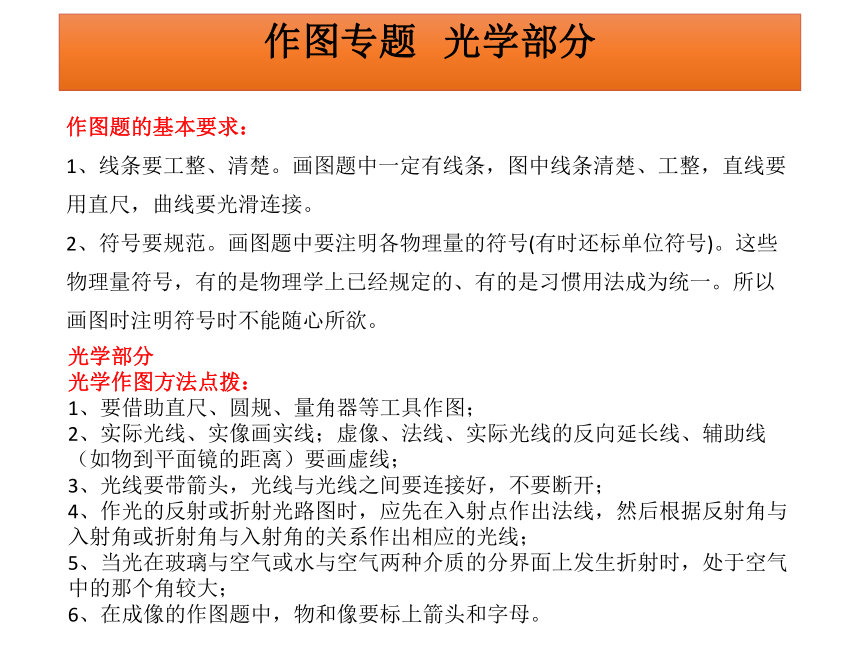

作图专题 光学部分作图专题 光学部分作图题的基本要求：
1、线条要工整、清楚。画图题中一定有线条，图中线条清楚、工整，直线要用直尺，曲线要光滑连接。
2、符号要规范。画图题中要注明各物理量的符号(有时还标单位符号)。这些物理量符号，有的是物理学上已经规定的、有的是习惯用法成为统一。所以画图时注明符号时不能随心所欲。光学部分
光学作图方法点拨：
1、要借助直尺、圆规、量角器等工具作图；
2、实际光线、实像画实线；虚像、法线、实际光线的反向延长线、辅助线（如物到平面镜的距离）要画虚线；
3、光线要带箭头，光线与光线之间要连接好，不要断开；
4、作光的反射或折射光路图时，应先在入射点作出法线，然后根据反射角与入射角或折射角与入射角的关系作出相应的光线；
5、当光在玻璃与空气或水与空气两种介质的分界面上发生折射时，处于空气中的那个角较大；
6、在成像的作图题中，物和像要标上箭头和字母。作图专题 光学部分一、光的直线传播：

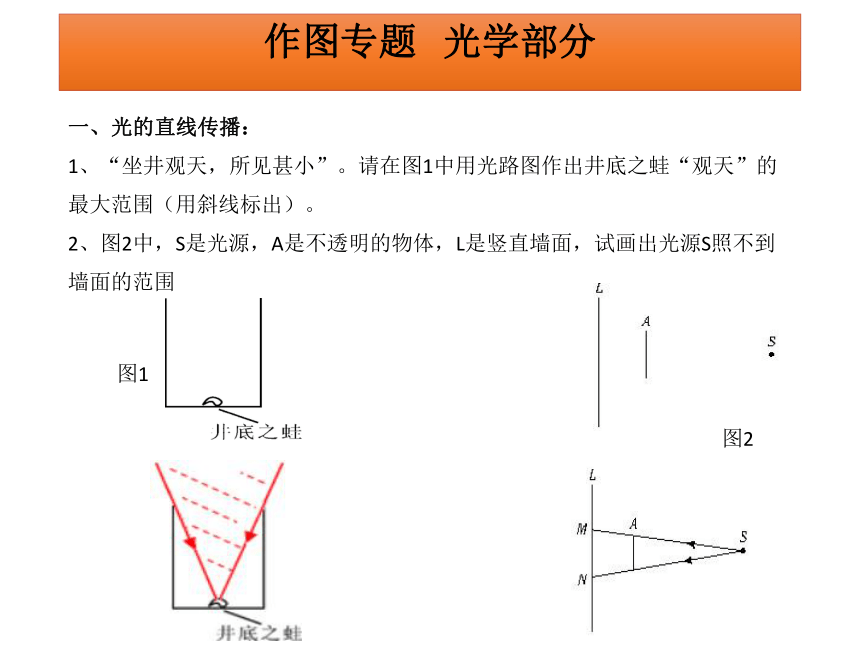

1、“坐井观天，所见甚小”。请在图1中用光路图作出井底之蛙“观天”的最大范围（用斜线标出）。
2、图2中，S是光源，A是不透明的物体，L是竖直墙面，试画出光源S照不到墙面的范围图1图2作图专题 光学部分图5图3二、光的反射：

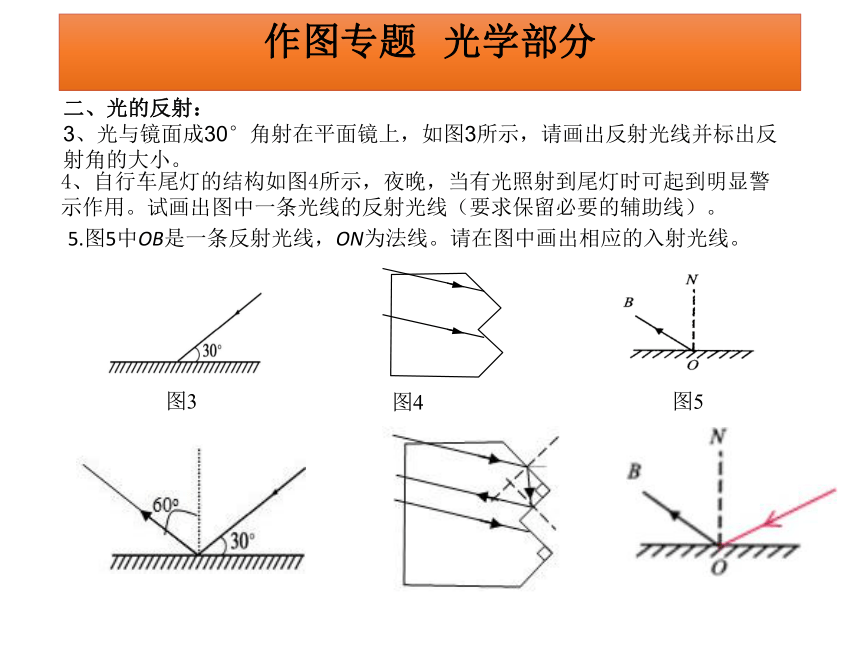

3、光与镜面成30°角射在平面镜上，如图3所示，请画出反射光线并标出反射角的大小。
4、自行车尾灯的结构如图4所示，夜晚，当有光照射到尾灯时可起到明显警示作用。试画出图中一条光线的反射光线（要求保留必要的辅助线）。

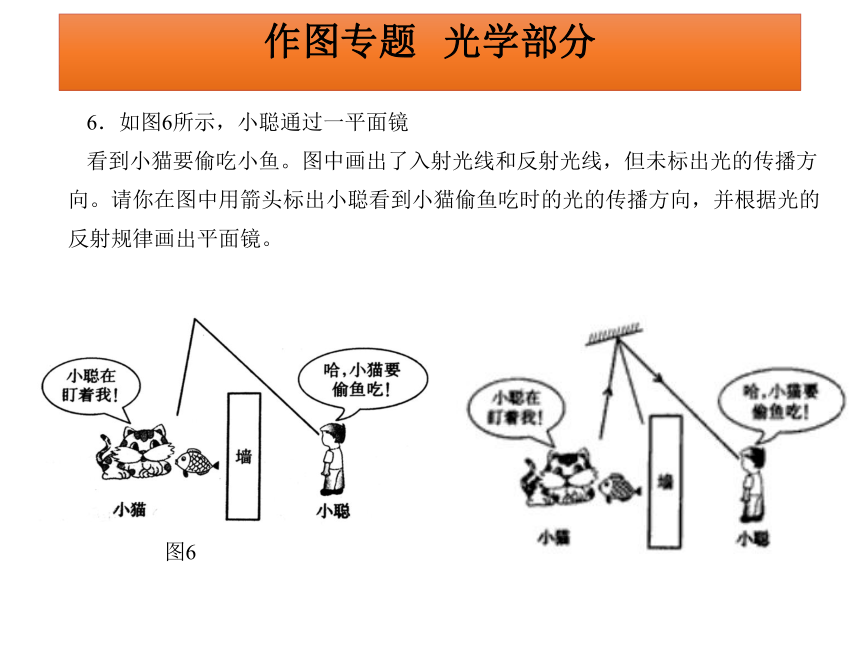

5.图5中OB是一条反射光线，ON为法线。请在图中画出相应的入射光线。作图专题 光学部分图66．如图6所示，小聪通过一平面镜
看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。 作图专题 光学部分图7图8图9三、平面镜成像：
7、根据平面镜成像特点，在图7中画出物AB在平面镜MN中的像A′B′。
8．如图8所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点。请你作出这条入射光线并完成光路图。
9．如图9所示，S是一个发光点，S’是它在平面镜中成的像，。请在图甲中画出平面镜的位置 作图专题 光学部分图11图10四、光的折射：
10、如图10所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。
11．如图11所示，是一束从水中斜射入空气中 的光线，请在图中画出它的反射光线和大致的折射光线方向；并标出折射角α。作图专题 光学部分图14图13图12五、透镜：
12、请根据凹透镜对光线的作用完成图12光路。
13．如图13所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴， SB过左焦点，请画出这两条光线通过凸透镜后出射光线（注意标出箭头方向）。
14．请在图14方框中画出合适的透镜。作图专题 光学部分图16图15图1715．根据入射光线和折射光线，在如图15的虚线框内画出适当的透镜。
16．根据近视眼的成因及矫正方法，在图16所示的虚线框内画出矫正所需的透镜。
17．根据远视眼的成因及矫正方法，在图17所示的虚线框内画出矫正所需的透镜。1617．作图题专题 五电与磁第5题
5．粮仓为了防止谷物缓慢氧化积聚热量过多而发生火灾，如图13所示，用带金属丝的水银温度计和电磁继电器安装成自动报警器，正常情况下绿灯亮，当仓内温度升高时红灯亮，同时电铃也响，以此来报警，请按上述要求把各元件连成电路．
作图专题 光学部分结 束
