2023—2024学年人教版物理八年级上册第五章 透镜及其应用 跟踪题（含答案）

2023—2024学年人教版物理八年级上册第五章 透镜及其应用 跟踪题附答案
人教版第五章 透镜及其应用
一、选择题。（16题）
1、如图所示，将透镜置于太阳光下，在另一侧的纸上会形成光斑，说明（　　）
A．该光斑是由光的反射形成的
B．该光斑一定在透镜的焦点上
C．此类透镜可以制作门上的猫眼
D．此类透镜可用来做放大镜
2、如图所示，纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个模型照相机．为了在A端得到清晰的像，要调整A、B间的距离，这时( )
A．眼睛应对着B端向筒内观察，看看像是否清楚
B．应把A端朝着明亮的室外，B筒朝着较暗的室内，否则看不清楚
C．应把B端朝着明亮的室外，A筒朝着较暗的室内，否则看不清楚
D．成的是正立、缩小的像

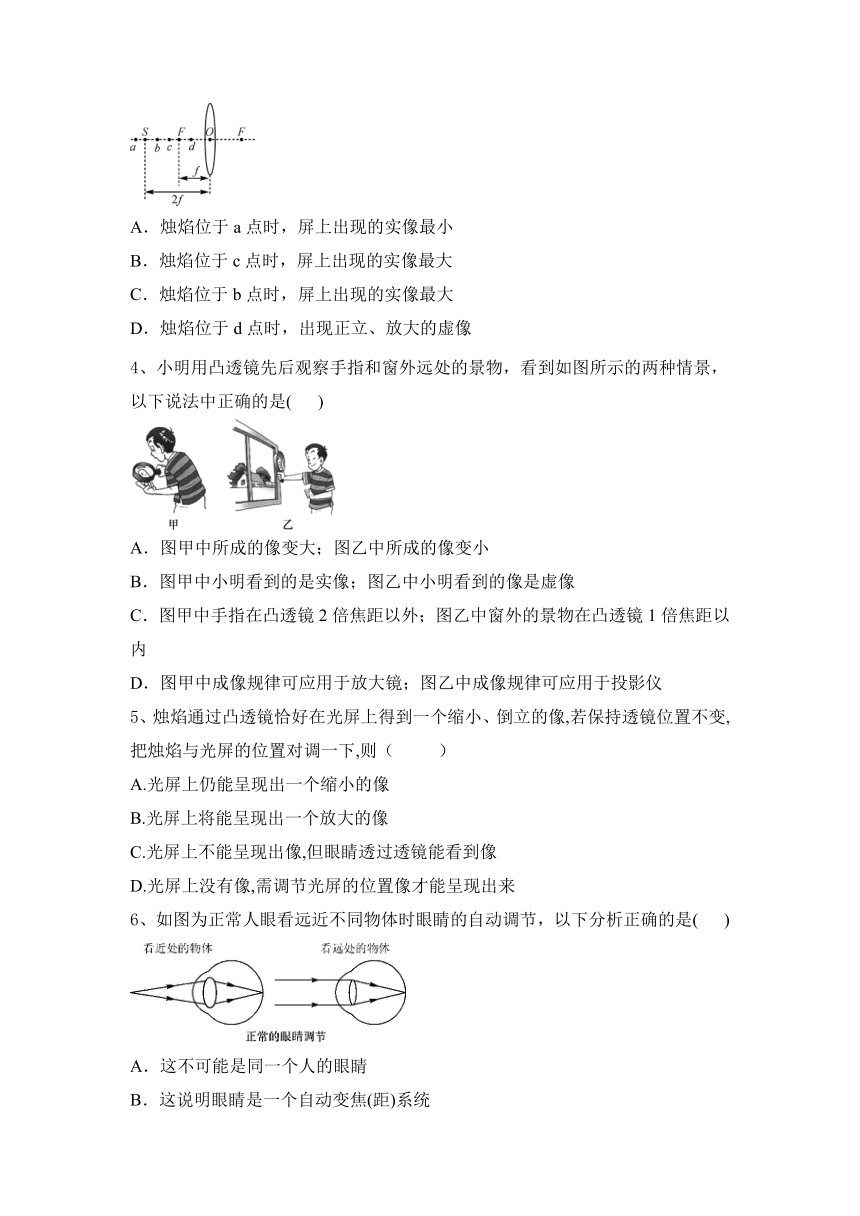

3、某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a、b、c、d四点，并分别调整光屏的位置，关于烛焰位于a、b、c、d四点时的成像情况，他归纳出下列说法，其中错误的是( )
A．烛焰位于a点时，屏上出现的实像最小
B．烛焰位于c点时，屏上出现的实像最大
C．烛焰位于b点时，屏上出现的实像最大
D．烛焰位于d点时，出现正立、放大的虚像
4、小明用凸透镜先后观察手指和窗外远处的景物，看到如图所示的两种情景，以下说法中正确的是( )
A．图甲中所成的像变大；图乙中所成的像变小
B．图甲中小明看到的是实像；图乙中小明看到的像是虚像
C．图甲中手指在凸透镜2倍焦距以外；图乙中窗外的景物在凸透镜1倍焦距以内
D．图甲中成像规律可应用于放大镜；图乙中成像规律可应用于投影仪
5、烛焰通过凸透镜恰好在光屏上得到一个缩小、倒立的像,若保持透镜位置不变,把烛焰与光屏的位置对调一下,则（ ）
A.光屏上仍能呈现出一个缩小的像
B.光屏上将能呈现出一个放大的像
C.光屏上不能呈现出像,但眼睛透过透镜能看到像
D.光屏上没有像,需调节光屏的位置像才能呈现出来
6、如图为正常人眼看远近不同物体时眼睛的自动调节，以下分析正确的是( )
A．这不可能是同一个人的眼睛
B．这说明眼睛是一个自动变焦(距)系统
C．看近处的物体时晶状体应扁平一些
D．看远处的物体常常需要眯起眼睛看
7、关于望远镜的一些说法不正确的是（　　）
A. 望远镜的物镜成缩小的实像
B. 所有的望远镜都是由两个凸透镜组成的
C. 望远镜的物镜直径越大，越容易观察到较暗的物体
D. 天文爱好者用的望远镜，目镜的焦距比较短，物镜的焦距比较长
8、小明在“探究凸透镜成像规律”的实验中,根据测得的数据得到了物距u跟像距v之间关系的图象,如图所示,则下列判断正确的是（ ）
A. 该凸透镜的焦距是20cm
B. 当时,在光屏上能得到一个缩小的像
C. 把物体从距凸透镜15cm处移动到30cm处的过程中,像逐渐变小
D. 当时成放大的像,投影仪就是根据这一原理制成的
9、如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后会聚于S1点，则该光学元件一定是（　　）
A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜
10、如图所示，能正确表示照相机成像原理的是( )
A B
C D
11、如图所示，在探究凸透镜成像规律的实验中，当蜡烛与凸透镜的距离为30cm时，在光屏上得到一个清晰缩小的实像。下列说法正确的是（ ）
A．该凸透镜的焦距大于15cm
B．将凸透镜向左移动，移动光屏可以在光屏上得到清晰放大的像
C．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
D．只将蜡烛和光屏的位置互换，可以在光屏上得到清晰缩小的像
12、如图所示，小桃在做探究“凸透镜成像规律”实验时，把蔡老师的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；接着，她再将光屏靠近凸透镜，又能在光屏上看到烛焰清晰的像．关于蔡老师的眼睛和眼镜说法正确的是( )
A．蔡老师是近视眼，戴凸透镜 B．蔡老师是远视眼，戴凸透镜
C．蔡老师是近视眼，戴凹透镜 D．蔡老师是远视眼，戴凹透镜
13、关于显微镜下列说法正确的是（ ）
A. 目镜和物镜位置可以交换 B. 目镜的焦距比物镜的焦距大
C. 物镜的焦距比目镜的焦距大 D. 目镜和物镜的焦距一样大
14、某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，如图所示。他继续向水凸透镜内注水，使水凸透镜的焦距变小，如果不改变蜡烛和凸透镜的位置，要在光屏上再次成清晰的像（ ）
A. 光屏应向右移动,成放大的像 B. 光屏应向左移动,成缩小的像
C. 光屏应向左移动,成放大的像 D. 光屏应向右移动,成缩小的像
15、把一个玻璃球分成A、B、C、D、E五块，其截面如图所示，其中能使平行光发散的是（　　）
A．A或C B．E C．B D．D
16、同学们在用温度计测量烧杯中水的温度时，从侧面可以观察到温度计插入水中的部分变大了．下列设备中应用了这一光学原理的是( )
A．照相机 B．放大镜 C．投影仪 D．平面镜
二、填空题。
17、在利用太阳光测量凸透镜的焦距时，小华将凸透镜正对阳光，再把一张白纸放在它的下方，如图所示，当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L.你认为凸透镜的焦距f________（可能大于/等于/一定小于）距离L.然后小华将凸透镜逐渐远离白纸，如果光斑变大，则凸透镜的焦距f一定________（大于/等于/小于）刚才测得的距离L，
18、小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形鱼缸中以便观赏(如图所示)，球形鱼缸起到了__ __镜的作用，我们看到的小丑鱼是它通过球形鱼缸形成的正立、放大的__ __(填“实像”或“虚像”)．
19、如图所示，当物体放在a点时成__ __、__ __的__ __像，是__ __的原理；当物体放在b点时成___ 、__ __的__ __像；当物体放在c点时成__ __、__ __的__ __像，是__ __的原理；当物体放在d点时成__ __、__ __的__ __像，是__ __的原理。
20、正常眼睛的远点在 ，近点在大约__ __cm处；明视距离大约是__ __cm。
21、显微镜载物台上被观察的物体经过物镜后成一个________ 、________ 实像，再经过目镜成为一个________ （“放大”、“缩小”）像。
22、眼睛是心灵的窗户，每年的6月6日是中华人民共和国“爱眼日”。如图所示是近视眼和远视眼的成像图。
(1)对两个图，描述正确的是________(填字母)。
A．甲表示近视眼的成像，乙表示远视眼的成像
B．甲表示远视眼的成像，乙表示近视眼的成像
(2)其中，________(选填“近视眼”或“远视眼”)应配戴凸透镜制成的眼镜进行矫正。
(3)对于凸透镜和凹透镜，能够成虚像的透镜是________(填字母)。
A．只有凸透镜 B．只有凹透镜 C．凸透镜、凹透镜都可以
三、作图题。
23、如图所示，投影仪胶片上发光点S发出一条光线，经凸透镜折射和平面镜的反射后，水平射到屏幕上。请你完成该光路，并标出凸透镜下方焦点F的位置。
四、实验题。
24、为了研究凸透镜的焦距与哪些因素有关，某小组同学选择了如图（a）所示的四个透镜（其中A、B和C、D分别是两组厚度相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成。
(1)若要探究“凸透镜的焦距与透镜材料的关系”，小组应选择图（a）中 ______ 做实验（选填字母）。
(2)若选择A和C两个透镜还可以探究“凸透镜的焦距与 ______ 的关系”小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图（b）所示。比较两次实验的现象，可以得到的初步结论是：
当______ 。
(3)本实验采用的科学方法是 ______ 。
25、小明同学在做“探究凸透镜成像规律”的实验。
(1)前面学过,物体离照相机的镜头比较远,成缩小的实像;物体离投影仪的镜头比较近,成放大的实像;物体离放大镜比较近,成放大、正立的虚像。据此小明提出的问题是“像的虚实、大小、正倒跟__ __有什么关系 ”
(2)如图甲,小明让平行光正对凸透镜照射,光屏上出现一个最小、最亮的光斑,则凸透镜的焦距f=__ __cm。
(3)小明所用实验装置如图乙所示,若将凸透镜放在光具座刻度50 cm位置处不变,把蜡烛放在刻度10 cm处,利用此时凸透镜成像的特点制成的光学仪器是__ __(选填“照相机”“放大镜”或“投影仪”)。
(4)如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象,由图象可知成实像时物距逐渐减小,像距逐渐__ __。当u>2f时,物体移动速度__ __(选填“大于”“小于”或“等于”)像移动的速度;当f五、计算类综合题。
26、一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是　 　（填“正立”“倒立”）的，求出成像的位置和大小。

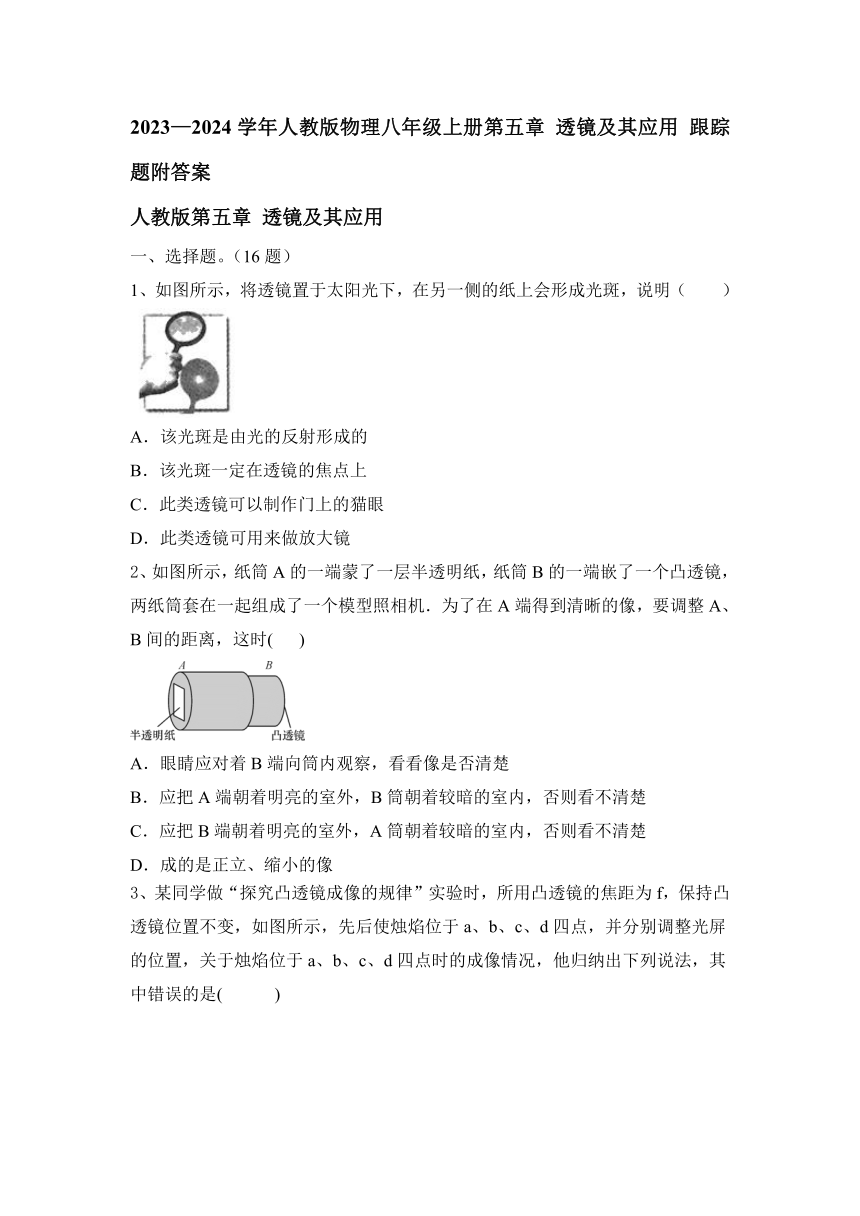

2023—2024学年人教版物理八年级上册第五章 透镜及其应用 跟踪题附答案
人教版第五章 透镜及其应用
一、选择题。（16题）
1、如图所示，将透镜置于太阳光下，在另一侧的纸上会形成光斑，说明（　　）
A．该光斑是由光的反射形成的
B．该光斑一定在透镜的焦点上
C．此类透镜可以制作门上的猫眼
D．此类透镜可用来做放大镜
【答案】D。
2、如图所示，纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个模型照相机．为了在A端得到清晰的像，要调整A、B间的距离，这时( )
A．眼睛应对着B端向筒内观察，看看像是否清楚
B．应把A端朝着明亮的室外，B筒朝着较暗的室内，否则看不清楚
C．应把B端朝着明亮的室外，A筒朝着较暗的室内，否则看不清楚
D．成的是正立、缩小的像
【答案】C
3、某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a、b、c、d四点，并分别调整光屏的位置，关于烛焰位于a、b、c、d四点时的成像情况，他归纳出下列说法，其中错误的是( )
A．烛焰位于a点时，屏上出现的实像最小
B．烛焰位于c点时，屏上出现的实像最大
C．烛焰位于b点时，屏上出现的实像最大
D．烛焰位于d点时，出现正立、放大的虚像
【答案】C
4、小明用凸透镜先后观察手指和窗外远处的景物，看到如图所示的两种情景，以下说法中正确的是( )
A．图甲中所成的像变大；图乙中所成的像变小
B．图甲中小明看到的是实像；图乙中小明看到的像是虚像
C．图甲中手指在凸透镜2倍焦距以外；图乙中窗外的景物在凸透镜1倍焦距以内
D．图甲中成像规律可应用于放大镜；图乙中成像规律可应用于投影仪
【答案】A
5、烛焰通过凸透镜恰好在光屏上得到一个缩小、倒立的像,若保持透镜位置不变,把烛焰与光屏的位置对调一下,则（ ）
A.光屏上仍能呈现出一个缩小的像
B.光屏上将能呈现出一个放大的像
C.光屏上不能呈现出像,但眼睛透过透镜能看到像
D.光屏上没有像,需调节光屏的位置像才能呈现出来
【答案】B
6、如图为正常人眼看远近不同物体时眼睛的自动调节，以下分析正确的是( )
A．这不可能是同一个人的眼睛
B．这说明眼睛是一个自动变焦(距)系统
C．看近处的物体时晶状体应扁平一些
D．看远处的物体常常需要眯起眼睛看
【答案】B
7、关于望远镜的一些说法不正确的是（　　）
A. 望远镜的物镜成缩小的实像
B. 所有的望远镜都是由两个凸透镜组成的
C. 望远镜的物镜直径越大，越容易观察到较暗的物体
D. 天文爱好者用的望远镜，目镜的焦距比较短，物镜的焦距比较长
【答案】B
8、小明在“探究凸透镜成像规律”的实验中,根据测得的数据得到了物距u跟像距v之间关系的图象,如图所示,则下列判断正确的是（ ）
A. 该凸透镜的焦距是20cm
B. 当时,在光屏上能得到一个缩小的像
C. 把物体从距凸透镜15cm处移动到30cm处的过程中,像逐渐变小
D. 当时成放大的像,投影仪就是根据这一原理制成的
【答案】C
9、如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后会聚于S1点，则该光学元件一定是（　　）
A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜
【答案】B。
10、如图所示，能正确表示照相机成像原理的是( )
A B
C D
【答案】D
11、如图所示，在探究凸透镜成像规律的实验中，当蜡烛与凸透镜的距离为30cm时，在光屏上得到一个清晰缩小的实像。下列说法正确的是（ ）
A．该凸透镜的焦距大于15cm
B．将凸透镜向左移动，移动光屏可以在光屏上得到清晰放大的像
C．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
D．只将蜡烛和光屏的位置互换，可以在光屏上得到清晰缩小的像
【答案】B
12、如图所示，小桃在做探究“凸透镜成像规律”实验时，把蔡老师的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；接着，她再将光屏靠近凸透镜，又能在光屏上看到烛焰清晰的像．关于蔡老师的眼睛和眼镜说法正确的是( )
A．蔡老师是近视眼，戴凸透镜 B．蔡老师是远视眼，戴凸透镜
C．蔡老师是近视眼，戴凹透镜 D．蔡老师是远视眼，戴凹透镜
【答案】B
13、关于显微镜下列说法正确的是（ ）
A. 目镜和物镜位置可以交换 B. 目镜的焦距比物镜的焦距大
C. 物镜的焦距比目镜的焦距大 D. 目镜和物镜的焦距一样大
【答案】B
14、某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，如图所示。他继续向水凸透镜内注水，使水凸透镜的焦距变小，如果不改变蜡烛和凸透镜的位置，要在光屏上再次成清晰的像（ ）
A. 光屏应向右移动,成放大的像 B. 光屏应向左移动,成缩小的像
C. 光屏应向左移动,成放大的像 D. 光屏应向右移动,成缩小的像
【答案】B
15、把一个玻璃球分成A、B、C、D、E五块，其截面如图所示，其中能使平行光发散的是（　　）
A．A或C B．E C．B D．D
【答案】C。
16、同学们在用温度计测量烧杯中水的温度时，从侧面可以观察到温度计插入水中的部分变大了．下列设备中应用了这一光学原理的是( )
A．照相机 B．放大镜 C．投影仪 D．平面镜
【答案】B
二、填空题。
17、在利用太阳光测量凸透镜的焦距时，小华将凸透镜正对阳光，再把一张白纸放在它的下方，如图所示，当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L.你认为凸透镜的焦距f________（可能大于/等于/一定小于）距离L.然后小华将凸透镜逐渐远离白纸，如果光斑变大，则凸透镜的焦距f一定________（大于/等于/小于）刚才测得的距离L，
【答案】可能大于；小于
18、小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形鱼缸中以便观赏(如图所示)，球形鱼缸起到了__ __镜的作用，我们看到的小丑鱼是它通过球形鱼缸形成的正立、放大的__ __(填“实像”或“虚像”)．
【答案】凸透 虚像
19、如图所示，当物体放在a点时成__ __、__ __的__ __像，是__ __的原理；当物体放在b点时成___ 、__ __的__ __像；当物体放在c点时成__ __、__ __的__ __像，是__ __的原理；当物体放在d点时成__ __、__ __的__ __像，是__ __的原理。
【答案】倒立 缩小 实 照相机 倒立 等大 实
倒立 放大 实 投影仪 正立 放大 虚 放大镜
20、正常眼睛的远点在 ，近点在大约__ __cm处；明视距离大约是__ __cm。
【答案】无限远 10 25
21、显微镜载物台上被观察的物体经过物镜后成一个________ 、________ 实像，再经过目镜成为一个________ （“放大”、“缩小”）像。
【答案】倒立；放大；放大
22、眼睛是心灵的窗户，每年的6月6日是中华人民共和国“爱眼日”。如图所示是近视眼和远视眼的成像图。
(1)对两个图，描述正确的是________(填字母)。
A．甲表示近视眼的成像，乙表示远视眼的成像
B．甲表示远视眼的成像，乙表示近视眼的成像
(2)其中，________(选填“近视眼”或“远视眼”)应配戴凸透镜制成的眼镜进行矫正。
(3)对于凸透镜和凹透镜，能够成虚像的透镜是________(填字母)。
A．只有凸透镜 B．只有凹透镜 C．凸透镜、凹透镜都可以
【答案】(1)A　(2)远视眼　(3)C
三、作图题。
23、如图所示，投影仪胶片上发光点S发出一条光线，经凸透镜折射和平面镜的反射后，水平射到屏幕上。请你完成该光路，并标出凸透镜下方焦点F的位置。
【答案】如图所示：
四、实验题。
24、为了研究凸透镜的焦距与哪些因素有关，某小组同学选择了如图（a）所示的四个透镜（其中A、B和C、D分别是两组厚度相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成。
(1)若要探究“凸透镜的焦距与透镜材料的关系”，小组应选择图（a）中 ______ 做实验（选填字母）。
(2)若选择A和C两个透镜还可以探究“凸透镜的焦距与 ______ 的关系”小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图（b）所示。比较两次实验的现象，可以得到的初步结论是：
当______ 。
(3)本实验采用的科学方法是 ______ 。
【答案】（1）A、B或C、D
（2）厚度 平行于主光轴的光，经过凸透镜折射后经过异侧焦点
（3）控制变量法
25、小明同学在做“探究凸透镜成像规律”的实验。
(1)前面学过,物体离照相机的镜头比较远,成缩小的实像;物体离投影仪的镜头比较近,成放大的实像;物体离放大镜比较近,成放大、正立的虚像。据此小明提出的问题是“像的虚实、大小、正倒跟__ __有什么关系 ”
(2)如图甲,小明让平行光正对凸透镜照射,光屏上出现一个最小、最亮的光斑,则凸透镜的焦距f=__ __cm。
(3)小明所用实验装置如图乙所示,若将凸透镜放在光具座刻度50 cm位置处不变,把蜡烛放在刻度10 cm处,利用此时凸透镜成像的特点制成的光学仪器是__ __(选填“照相机”“放大镜”或“投影仪”)。
(4)如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象,由图象可知成实像时物距逐渐减小,像距逐渐__ __。当u>2f时,物体移动速度__ __(选填“大于”“小于”或“等于”)像移动的速度;当f【答案】物距 10.0 照相机 增大 大于 小于
五、计算类综合题。
26、一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是　 　（填“正立”“倒立”）的，求出成像的位置和大小。
【答案】倒立；物体依次经过凸透镜、平面镜后所成的像在距凸透镜10cm处，大小20cm。
【解析】由题知，f＝20cm，AB＝40cm，BO＝60cm，
利用凸透镜的特殊光线画出物体AB经凸透镜所成像A″B″，而平面镜放在另一侧距凸透镜20cm处，即右侧焦点处，A点经凸透镜折射后的光线再经平面镜反射后交于A'，由此可得到物体依次经过凸透镜、平面镜后所成的像A′B′是倒立的，如下图所示：
由光的反射定律可知，A′B′与A″B″关于平面镜对称，
由凸透镜成像公式＝+有：＝+
即：＝+，
解得：B″O＝30cm，
所以：B′F＝B″F＝B″O﹣OF＝30cm﹣20cm＝10cm，
所以：OB′＝OF﹣B′F＝20cm﹣10cm＝10cm，
即：物体依次经过凸透镜、平面镜后所成的像在距凸透镜10cm处；
因为Rt△COF∽Rt△A″B″F，且B″F＝OF，
所以：A′B′＝A″B″＝CO＝AB＝×40cm＝20cm，
即：物体依次经过凸透镜、平面镜后所成的像大小为20cm。
