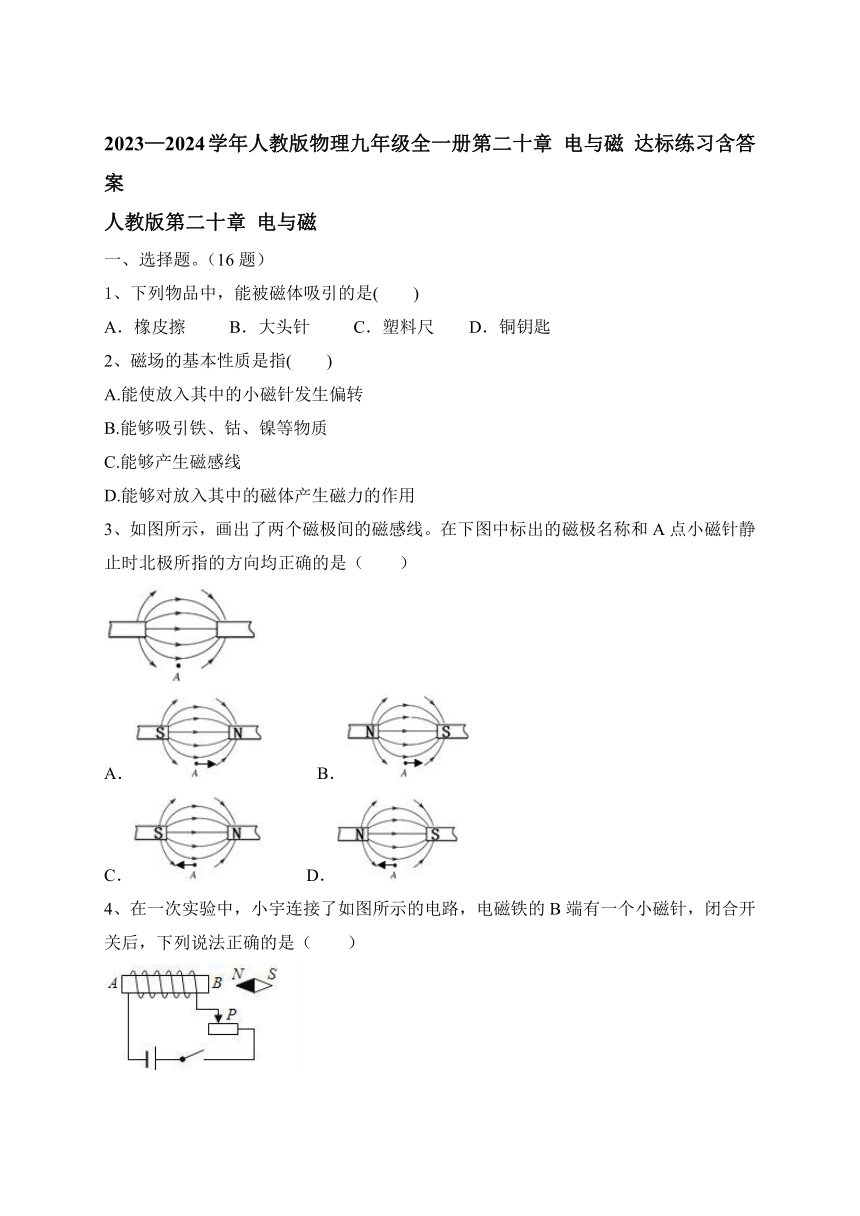

2023—2024学年人教版物理九年级全一册第二十章 电与磁 达标练习（含答案）

2023—2024学年人教版物理九年级全一册第二十章 电与磁 达标练习含答案
人教版第二十章 电与磁
一、选择题。（16题）
1、下列物品中，能被磁体吸引的是(　　)
A．橡皮擦 B．大头针 C．塑料尺 D．铜钥匙
2、磁场的基本性质是指(　　)
A.能使放入其中的小磁针发生偏转
B.能够吸引铁、钴、镍等物质
C.能够产生磁感线
D.能够对放入其中的磁体产生磁力的作用
3、如图所示，画出了两个磁极间的磁感线。在下图中标出的磁极名称和A点小磁针静止时北极所指的方向均正确的是（　　）
A． B．
C． D．

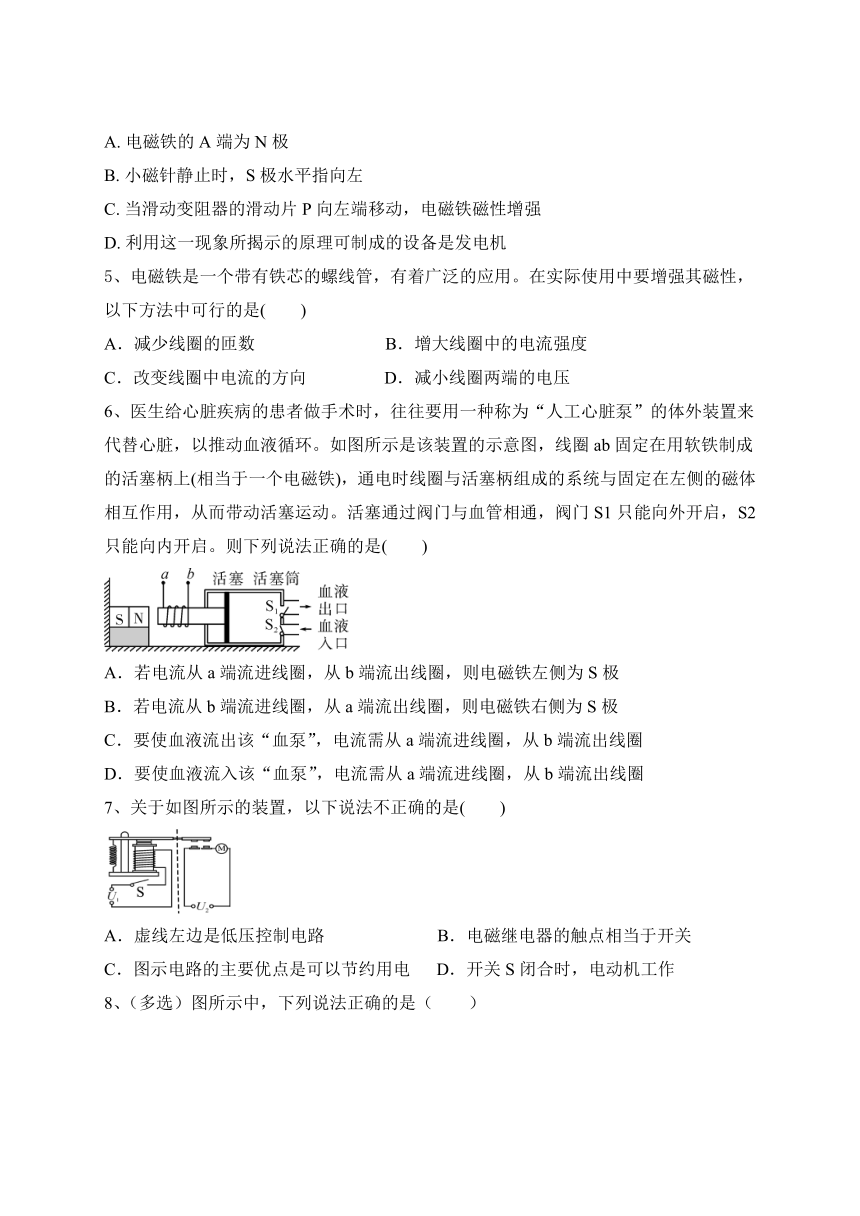

4、在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（　　）

A. 电磁铁的A端为N极
B. 小磁针静止时，S极水平指向左
C. 当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强
D. 利用这一现象所揭示的原理可制成的设备是发电机
5、电磁铁是一个带有铁芯的螺线管，有着广泛的应用。在实际使用中要增强其磁性，以下方法中可行的是(　　)
A．减少线圈的匝数 B．增大线圈中的电流强度
C．改变线圈中电流的方向 D．减小线圈两端的电压
6、医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替心脏，以推动血液循环。如图所示是该装置的示意图，线圈ab固定在用软铁制成的活塞柄上(相当于一个电磁铁)，通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。活塞通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启。则下列说法正确的是(　　)
A．若电流从a端流进线圈，从b端流出线圈，则电磁铁左侧为S极
B．若电流从b端流进线圈，从a端流出线圈，则电磁铁右侧为S极
C．要使血液流出该“血泵”，电流需从a端流进线圈，从b端流出线圈
D．要使血液流入该“血泵”，电流需从a端流进线圈，从b端流出线圈
7、关于如图所示的装置，以下说法不正确的是(　　)
A．虚线左边是低压控制电路 B．电磁继电器的触点相当于开关
C．图示电路的主要优点是可以节约用电 D．开关S闭合时，电动机工作

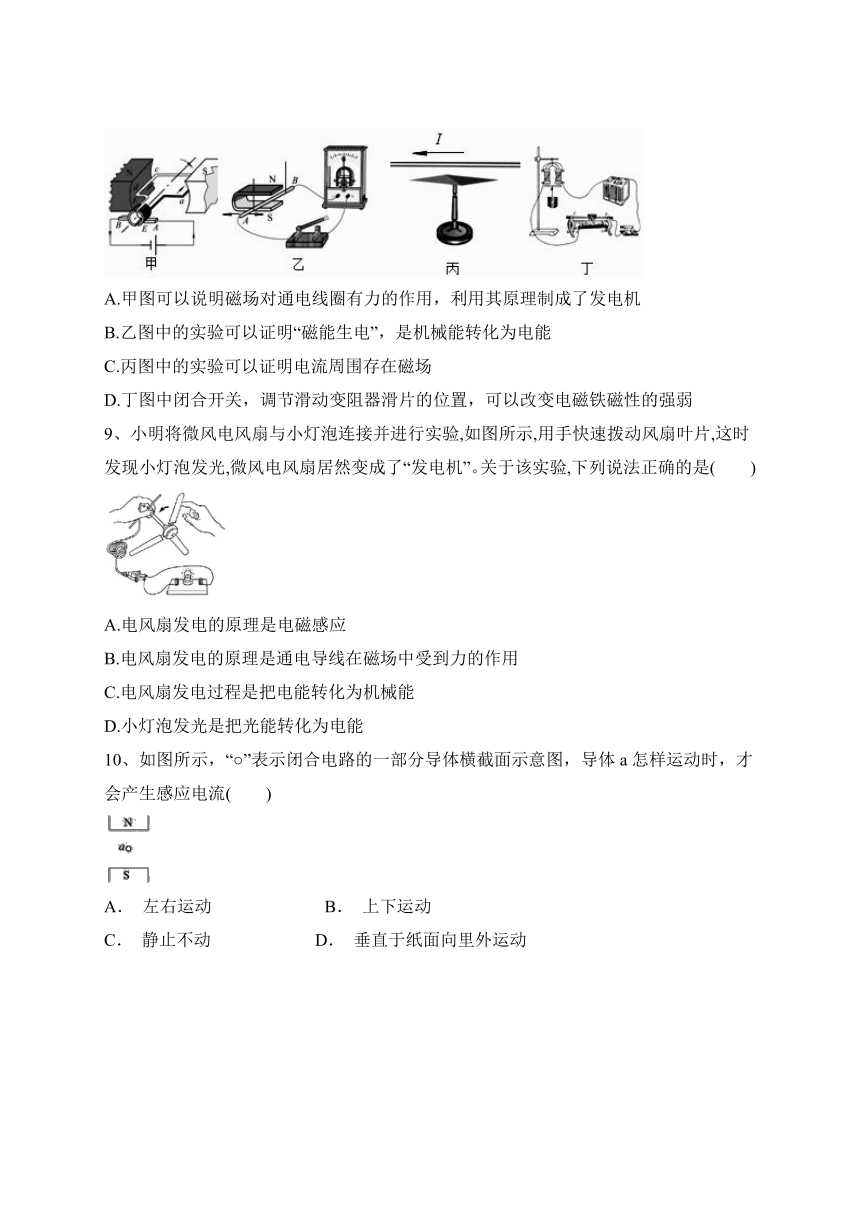

8、（多选）图所示中，下列说法正确的是（　　）
A.甲图可以说明磁场对通电线圈有力的作用，利用其原理制成了发电机
B.乙图中的实验可以证明“磁能生电”，是机械能转化为电能
C.丙图中的实验可以证明电流周围存在磁场
D.丁图中闭合开关，调节滑动变阻器滑片的位置，可以改变电磁铁磁性的强弱
9、小明将微风电风扇与小灯泡连接并进行实验,如图所示,用手快速拨动风扇叶片,这时发现小灯泡发光,微风电风扇居然变成了“发电机”。关于该实验,下列说法正确的是(　　)
A.电风扇发电的原理是电磁感应
B.电风扇发电的原理是通电导线在磁场中受到力的作用
C.电风扇发电过程是把电能转化为机械能
D.小灯泡发光是把光能转化为电能
10、如图所示，“○”表示闭合电路的一部分导体横截面示意图，导体a怎样运动时，才会产生感应电流(　　)
A． 左右运动 B． 上下运动
C． 静止不动 D． 垂直于纸面向里外运动

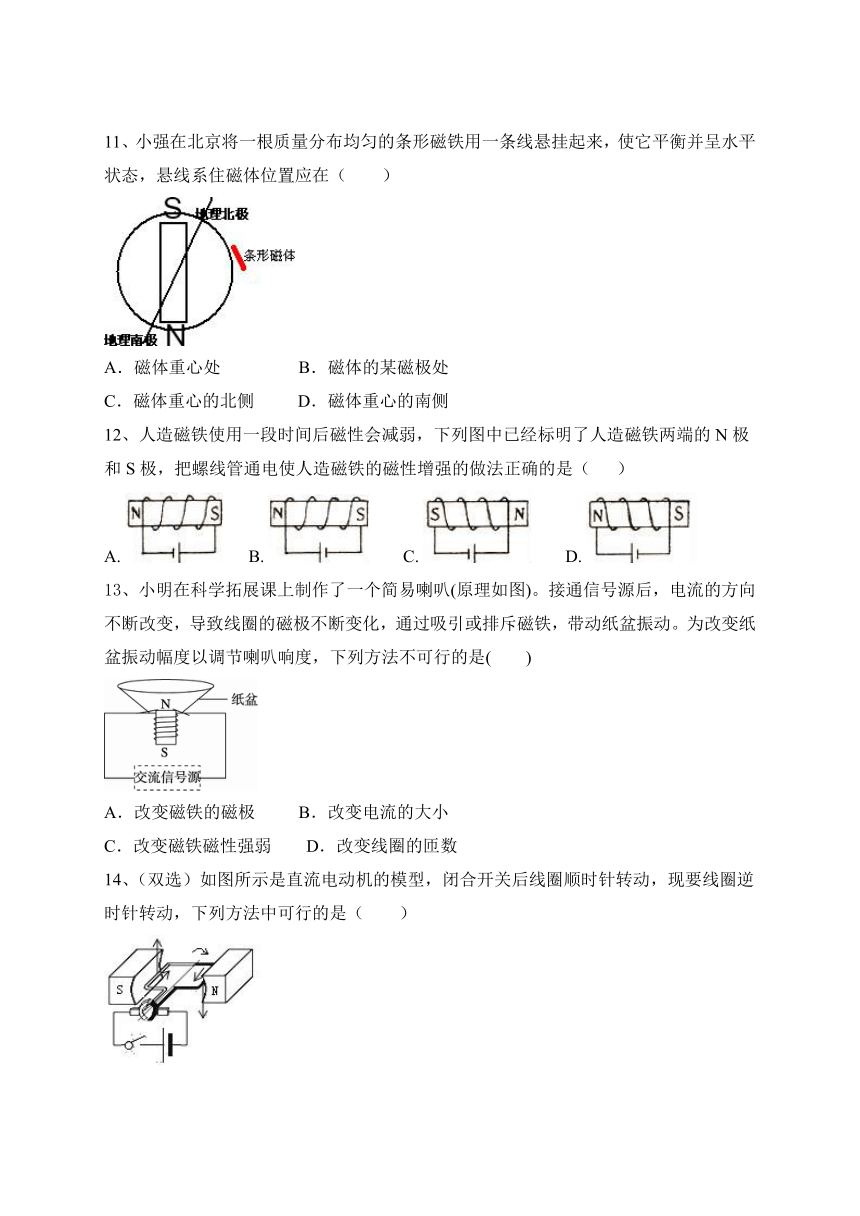

11、小强在北京将一根质量分布均匀的条形磁铁用一条线悬挂起来，使它平衡并呈水平状态，悬线系住磁体位置应在（　　）
A．磁体重心处 B．磁体的某磁极处
C．磁体重心的北侧 D．磁体重心的南侧
12、人造磁铁使用一段时间后磁性会减弱，下列图中已经标明了人造磁铁两端的N极和S极，把螺线管通电使人造磁铁的磁性增强的做法正确的是（ ）
A. B. C. D.
13、小明在科学拓展课上制作了一个简易喇叭(原理如图)。接通信号源后，电流的方向不断改变，导致线圈的磁极不断变化，通过吸引或排斥磁铁，带动纸盆振动。为改变纸盆振动幅度以调节喇叭响度，下列方法不可行的是(　　)
A．改变磁铁的磁极 B．改变电流的大小
C．改变磁铁磁性强弱 D．改变线圈的匝数

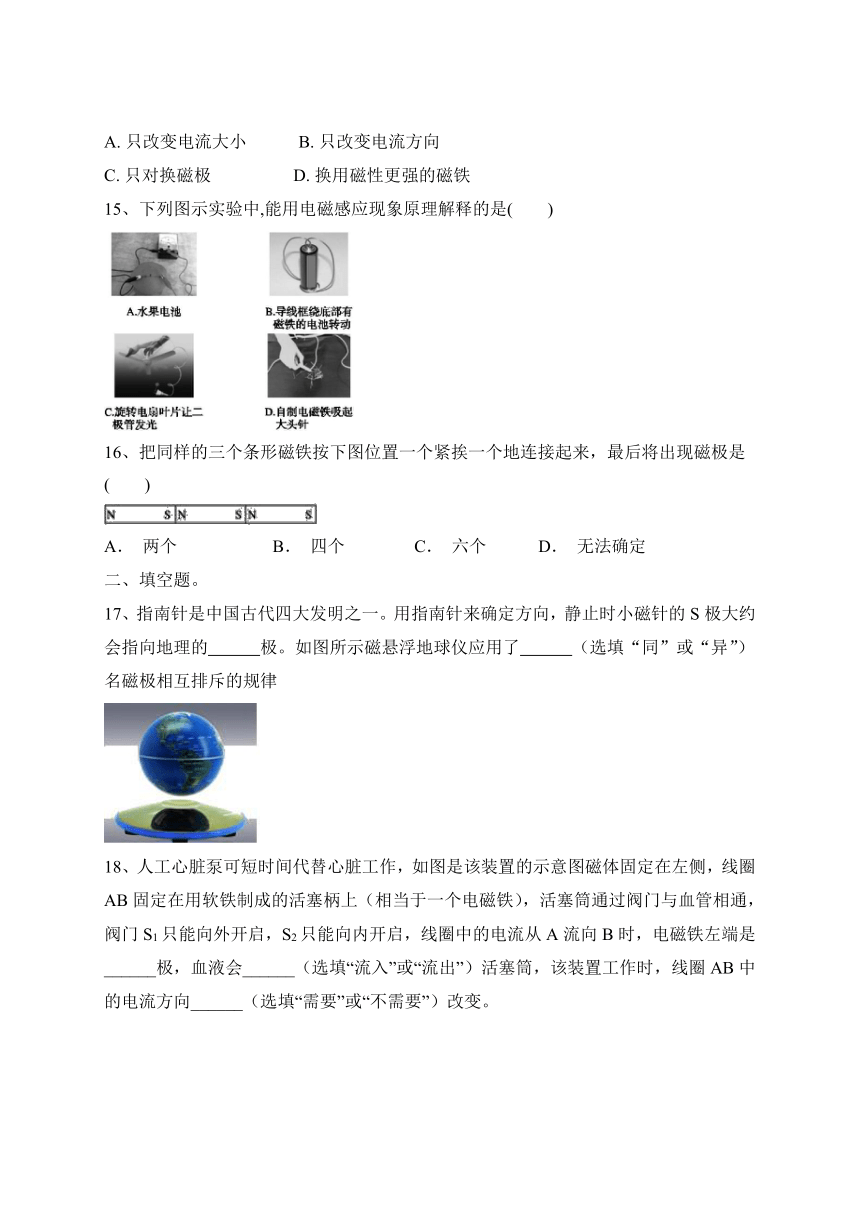

14、（双选）如图所示是直流电动机的模型，闭合开关后线圈顺时针转动，现要线圈逆时针转动，下列方法中可行的是（　　）

A. 只改变电流大小 B. 只改变电流方向
C. 只对换磁极 D. 换用磁性更强的磁铁
15、下列图示实验中,能用电磁感应现象原理解释的是(　　)
16、把同样的三个条形磁铁按下图位置一个紧挨一个地连接起来，最后将出现磁极是(　　)
A． 两个 B． 四个 C． 六个 D． 无法确定
二、填空题。
17、指南针是中国古代四大发明之一。用指南针来确定方向，静止时小磁针的S极大约会指向地理的　 　极。如图所示磁悬浮地球仪应用了　 　（选填“同”或“异”）名磁极相互排斥的规律
18、人工心脏泵可短时间代替心脏工作，如图是该装置的示意图磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启，线圈中的电流从A流向B时，电磁铁左端是______极，血液会______（选填“流入”或“流出”）活塞筒，该装置工作时，线圈AB中的电流方向______（选填“需要”或“不需要”）改变。
19、电磁铁通电产生_________，把衔铁吸引过来，使触点接触，工作电路闭合，工作电路开始工作；当电磁铁断电时，失去_________，弹簧把衔铁拉起来，切断工作电路，工作电路停止工作．
20、若电动机两端电压为U，流经的电流为I，线圈的电阻为R，则电动机的工作效率可表示为η=　　　　　　．
21、根据通电导体在磁场中受力运动的原理制成的 机，在生产和生活中得到了广泛的应用。在探究感应电流产生条件的实验中，要改变电流方向，可以改变导体切割运动方向或 方向．
22、如图所示是直流电动机的原理图。
(1)直流电动机的原理是______________ 。
(2)直流电动机工作时，将______能转化为______能。
(3)图中的N、S叫做________，A、B叫做______，C、D叫做______，A、B和C、D组成了______________。
三、作图题。
23、如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后螺线管的N极、螺线管内小磁针的N极和A点的磁场方向。
四、实验题。
24、小丽利用如图所示的装置进行电磁学实验。
（1）在图甲所示的实验中，当闭合开关后，可观察到________中的金属棒ab在导轨上向左运动，这说明对通电导体有力的作用.若只对调电源正负极接线，金属棒ab会向右运动，这说明通电导体在磁场中受力的方向与________有关。
（2）物理课后，小丽制作了如图乙所示的“神奇转框”，金属框的上部中央位置与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，于是金属框就可以绕电池转动起来.柱形物的材料应具有较好的导电性和________性。
25、小凌同学在学习了磁知识后，对磁现象很感兴趣．一天晚上，她在台灯下研究磁铁，偶然发现当磁铁靠近发光的台灯时，灯泡内的钨丝晃动了．让我们和小凌同学一起来探究：
(1)提出问题：__________ 。
(2)建立假设：①可能是磁铁对钨有吸引作用；②可能是…
(3)获得证据：小凌找来同样的钨丝，用磁铁靠近，发现钨丝不能被吸引。
(4)得出结论：钨丝晃动并不是磁铁对钨有吸引作用，而是：
______________ 。
五、计算类综合题。
26、某直流电动机的铭牌上标有“220V 6.6kW”，电动机线圈的电阻为0.5Ω。
（1）电动机的工作原理是什么？
（2）该电动机正常工作1h，消耗多少J电能？电动机线圈产生多少热量？
（3）在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象。
2023—2024学年人教版物理九年级全一册第二十章 电与磁 达标练习含答案
人教版第二十章 电与磁
一、选择题。（16题）
1、下列物品中，能被磁体吸引的是(　　)
A．橡皮擦 B．大头针 C．塑料尺 D．铜钥匙
【答案】B　
2、磁场的基本性质是指(　　)
A.能使放入其中的小磁针发生偏转
B.能够吸引铁、钴、镍等物质
C.能够产生磁感线
D.能够对放入其中的磁体产生磁力的作用
【答案】D
3、如图所示，画出了两个磁极间的磁感线。在下图中标出的磁极名称和A点小磁针静止时北极所指的方向均正确的是（　　）
A． B．
C． D．
【答案】B
4、在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（　　）

A. 电磁铁的A端为N极
B. 小磁针静止时，S极水平指向左
C. 当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强
D. 利用这一现象所揭示的原理可制成的设备是发电机
【答案】A
5、电磁铁是一个带有铁芯的螺线管，有着广泛的应用。在实际使用中要增强其磁性，以下方法中可行的是(　　)
A．减少线圈的匝数 B．增大线圈中的电流强度
C．改变线圈中电流的方向 D．减小线圈两端的电压
【答案】B　
6、医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替心脏，以推动血液循环。如图所示是该装置的示意图，线圈ab固定在用软铁制成的活塞柄上(相当于一个电磁铁)，通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。活塞通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启。则下列说法正确的是(　　)
A．若电流从a端流进线圈，从b端流出线圈，则电磁铁左侧为S极
B．若电流从b端流进线圈，从a端流出线圈，则电磁铁右侧为S极
C．要使血液流出该“血泵”，电流需从a端流进线圈，从b端流出线圈
D．要使血液流入该“血泵”，电流需从a端流进线圈，从b端流出线圈
【答案】C
7、关于如图所示的装置，以下说法不正确的是(　　)
A．虚线左边是低压控制电路 B．电磁继电器的触点相当于开关
C．图示电路的主要优点是可以节约用电 D．开关S闭合时，电动机工作
【答案】C
8、（多选）图所示中，下列说法正确的是（　　）
A.甲图可以说明磁场对通电线圈有力的作用，利用其原理制成了发电机
B.乙图中的实验可以证明“磁能生电”，是机械能转化为电能
C.丙图中的实验可以证明电流周围存在磁场
D.丁图中闭合开关，调节滑动变阻器滑片的位置，可以改变电磁铁磁性的强弱
【答案】B,C,D
9、小明将微风电风扇与小灯泡连接并进行实验,如图所示,用手快速拨动风扇叶片,这时发现小灯泡发光,微风电风扇居然变成了“发电机”。关于该实验,下列说法正确的是(　　)
A.电风扇发电的原理是电磁感应
B.电风扇发电的原理是通电导线在磁场中受到力的作用
C.电风扇发电过程是把电能转化为机械能
D.小灯泡发光是把光能转化为电能
【答案】A　
10、如图所示，“○”表示闭合电路的一部分导体横截面示意图，导体a怎样运动时，才会产生感应电流(　　)
A． 左右运动 B． 上下运动
C． 静止不动 D． 垂直于纸面向里外运动
【答案】A
11、小强在北京将一根质量分布均匀的条形磁铁用一条线悬挂起来，使它平衡并呈水平状态，悬线系住磁体位置应在（　　）
A．磁体重心处 B．磁体的某磁极处
C．磁体重心的北侧 D．磁体重心的南侧
【答案】C
12、人造磁铁使用一段时间后磁性会减弱，下列图中已经标明了人造磁铁两端的N极和S极，把螺线管通电使人造磁铁的磁性增强的做法正确的是（ ）
A. B. C. D.
【答案】B
13、小明在科学拓展课上制作了一个简易喇叭(原理如图)。接通信号源后，电流的方向不断改变，导致线圈的磁极不断变化，通过吸引或排斥磁铁，带动纸盆振动。为改变纸盆振动幅度以调节喇叭响度，下列方法不可行的是(　　)
A．改变磁铁的磁极 B．改变电流的大小
C．改变磁铁磁性强弱 D．改变线圈的匝数
【答案】A　
14、（双选）如图所示是直流电动机的模型，闭合开关后线圈顺时针转动，现要线圈逆时针转动，下列方法中可行的是（　　）

A. 只改变电流大小 B. 只改变电流方向
C. 只对换磁极 D. 换用磁性更强的磁铁
【答案】B,C
15、下列图示实验中,能用电磁感应现象原理解释的是(　　)
【答案】C　
16、把同样的三个条形磁铁按下图位置一个紧挨一个地连接起来，最后将出现磁极是(　　)
A． 两个 B． 四个 C． 六个 D． 无法确定
【答案】A
二、填空题。
17、指南针是中国古代四大发明之一。用指南针来确定方向，静止时小磁针的S极大约会指向地理的　 　极。如图所示磁悬浮地球仪应用了　 　（选填“同”或“异”）名磁极相互排斥的规律
【答案】南；同。
18、人工心脏泵可短时间代替心脏工作，如图是该装置的示意图磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启，线圈中的电流从A流向B时，电磁铁左端是______极，血液会______（选填“流入”或“流出”）活塞筒，该装置工作时，线圈AB中的电流方向______（选填“需要”或“不需要”）改变。
【答案】S 流入 需要
19、电磁铁通电产生_________，把衔铁吸引过来，使触点接触，工作电路闭合，工作电路开始工作；当电磁铁断电时，失去_________，弹簧把衔铁拉起来，切断工作电路，工作电路停止工作．
【答案】磁性 磁性
20、若电动机两端电压为U，流经的电流为I，线圈的电阻为R，则电动机的工作效率可表示为η=　　　　　　．
【答案】×100%．
21、根据通电导体在磁场中受力运动的原理制成的 机，在生产和生活中得到了广泛的应用。在探究感应电流产生条件的实验中，要改变电流方向，可以改变导体切割运动方向或 方向．
【答案】电动 磁场（磁感线）
22、如图所示是直流电动机的原理图。
(1)直流电动机的原理是______________ 。
(2)直流电动机工作时，将______能转化为______能。
(3)图中的N、S叫做________，A、B叫做______，C、D叫做______，A、B和C、D组成了______________。
【答案】(1)通电线圈在磁场中受力转动　
(2)电　 机械　 (3)磁体　电刷　 铜半环　 换向器
三、作图题。
23、如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后螺线管的N极、螺线管内小磁针的N极和A点的磁场方向。
【答案】如图所示：
四、实验题。
24、小丽利用如图所示的装置进行电磁学实验。
（1）在图甲所示的实验中，当闭合开关后，可观察到________中的金属棒ab在导轨上向左运动，这说明对通电导体有力的作用.若只对调电源正负极接线，金属棒ab会向右运动，这说明通电导体在磁场中受力的方向与________有关。
（2）物理课后，小丽制作了如图乙所示的“神奇转框”，金属框的上部中央位置与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，于是金属框就可以绕电池转动起来.柱形物的材料应具有较好的导电性和________性。
【答案】（1）磁场；电流方向 （2）磁
25、小凌同学在学习了磁知识后，对磁现象很感兴趣．一天晚上，她在台灯下研究磁铁，偶然发现当磁铁靠近发光的台灯时，灯泡内的钨丝晃动了．让我们和小凌同学一起来探究：
(1)提出问题：__________ 。
(2)建立假设：①可能是磁铁对钨有吸引作用；②可能是…
(3)获得证据：小凌找来同样的钨丝，用磁铁靠近，发现钨丝不能被吸引。
(4)得出结论：钨丝晃动并不是磁铁对钨有吸引作用，而是：
______________ 。
【答案】(1)灯泡内的钨丝为什么会晃动？【灯泡内的钨丝晃动的原因是什么？】
(4)磁铁是对通电的钨丝有力的作用。【或钨丝通电后产生了磁场，和磁铁磁场相互作用而晃动】
五、计算类综合题。
26、某直流电动机的铭牌上标有“220V 6.6kW”，电动机线圈的电阻为0.5Ω。
（1）电动机的工作原理是什么？
（2）该电动机正常工作1h，消耗多少J电能？电动机线圈产生多少热量？
（3）在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象。
【答案及解析】（1）通电导体在磁场中受到力的作用；
（2）电动机消耗的电能W=Pt=6.6kW×1h=6.6kW h=2.376×107J，
根据P=UI可知电动机正常工作时的电流：
线圈产生的热量Q=I2Rt=（30A）2×0.4Ω×3600s=1.62×106J；
故答案为：该电动机正常工作1h，消耗的电能为2.376×107J；电动机线圈产生的为热量1.62×105J；
（3）线圈卡住无法转动，电能无法转化为机械能，消耗的电能全部转化为内能，因此产生大量的热，温度迅速升高。
【分析】（1）通电导线在磁场中受到磁场力的作用而转动；
（2）由W=Pt求出电动机消耗的电能，由电功率的变形公式求出电动机正常工作时的电流，然后由电功公式求出线圈产生的热量；
（3）电动机被卡住，电路电流很大，线圈发热功率较大，会损坏电机。
