第十九章 生活用电 同步题（含答案）2023—2024学年人教版物理九年级全一册第十九章

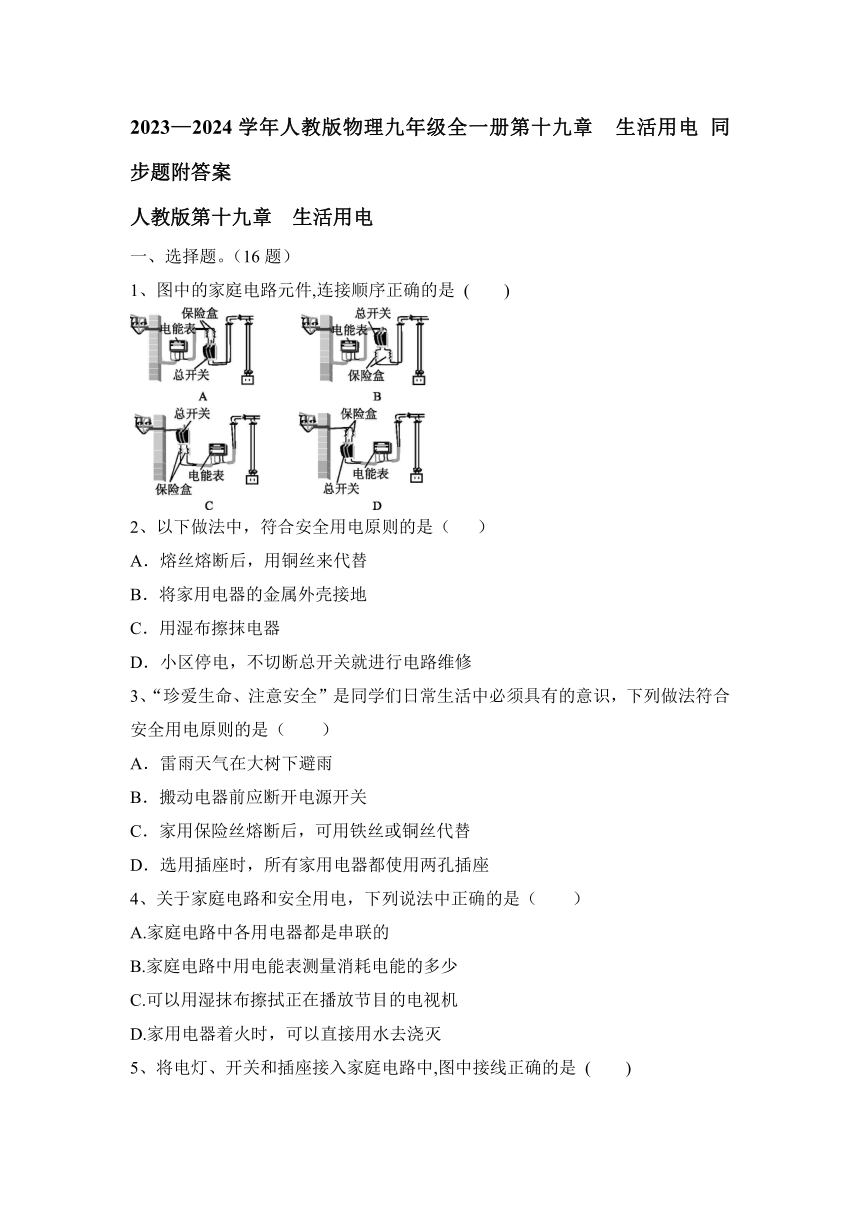

2023—2024学年人教版物理九年级全一册第十九章 生活用电 同步题附答案
人教版第十九章 生活用电
一、选择题。（16题）
1、图中的家庭电路元件,连接顺序正确的是 (　　)
2、以下做法中，符合安全用电原则的是（ ）
A．熔丝熔断后，用铜丝来代替
B．将家用电器的金属外壳接地
C．用湿布擦抹电器
D．小区停电，不切断总开关就进行电路维修
3、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列做法符合安全用电原则的是（　　）
A．雷雨天气在大树下避雨
B．搬动电器前应断开电源开关
C．家用保险丝熔断后，可用铁丝或铜丝代替
D．选用插座时，所有家用电器都使用两孔插座
4、关于家庭电路和安全用电，下列说法中正确的是（ ）
A.家庭电路中各用电器都是串联的
B.家庭电路中用电能表测量消耗电能的多少
C.可以用湿抹布擦拭正在播放节目的电视机
D.家用电器着火时，可以直接用水去浇灭

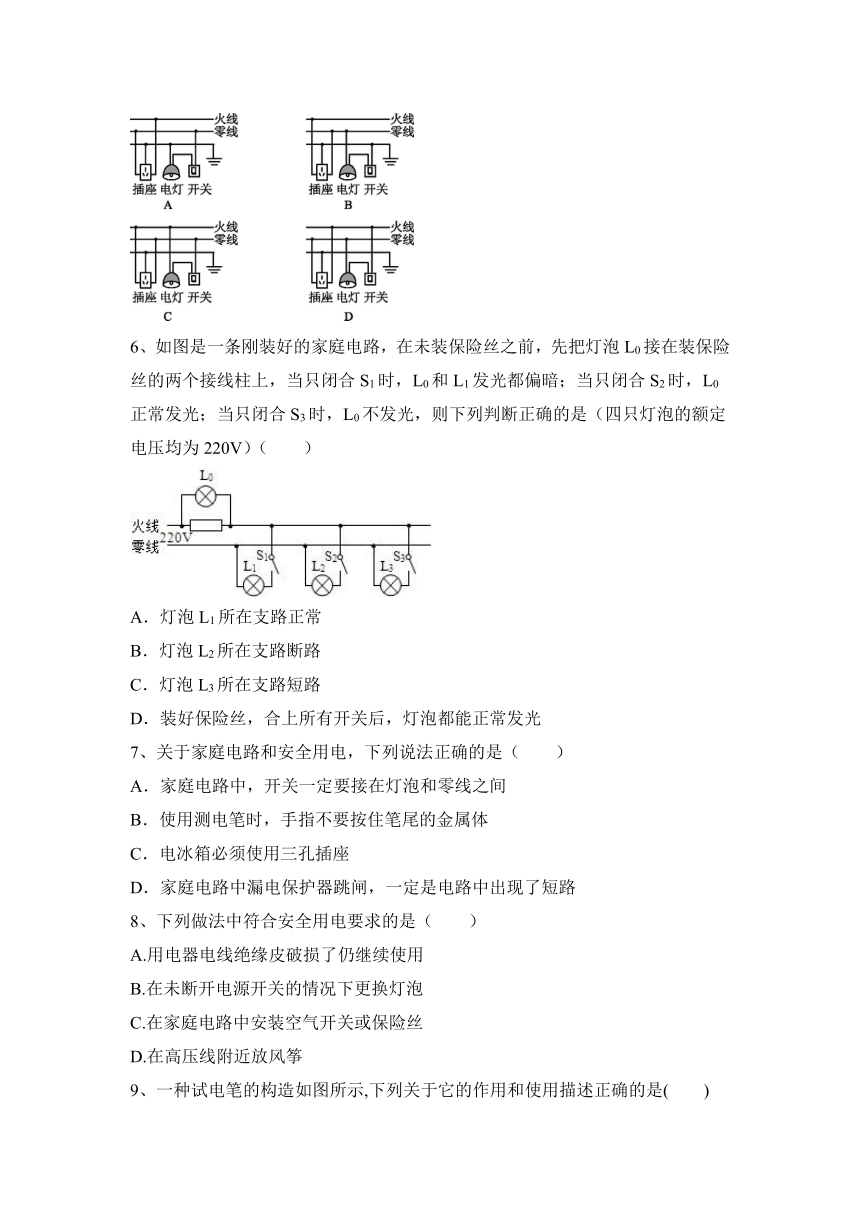

5、将电灯、开关和插座接入家庭电路中,图中接线正确的是 (　　)
6、如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光
7、关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，开关一定要接在灯泡和零线之间
B．使用测电笔时，手指不要按住笔尾的金属体
C．电冰箱必须使用三孔插座
D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路
8、下列做法中符合安全用电要求的是（ ）
A.用电器电线绝缘皮破损了仍继续使用
B.在未断开电源开关的情况下更换灯泡
C.在家庭电路中安装空气开关或保险丝
D.在高压线附近放风筝
9、一种试电笔的构造如图所示,下列关于它的作用和使用描述正确的是(　　)
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
10、家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是（ ）
A．用电器消耗的电能过多 B．用电器的总功率过大
C．用电器工作时间过长 D．用电器的总电阻过大
11、（双选）以下关于安全用电的说法，正确的是（　　）
A．用电壶烧水时，其金属外壳必须通过三孔插座接地
B．使用测电笔时，手不能接触笔上任何金属
C．保险丝熔断了，是发生了短路或电路中电流过大
D．开关的塑料外壳是不导电的，用湿手拨动开关不会触电
12、某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭。发生这一现象的原因可能是（ ）
A．插座处短路 B．台灯灯头处短路
C．插座处断路 D．台灯灯头处断路
13、一般家用电器的三脚插头上都标有一些符号和数字(标有“E”字样的插脚比其他两插脚稍长一些),如图所示,从安全用电角度出发,下列有关解释中错误的是(　　)
A.此插头能承受的最大电压是250 V
B.标有“E”字样的插脚一定接地线
C.当拔下插头的瞬间,用电器外壳首先与地线断开
D.当插头插入插座的瞬间,用电器外壳先接地

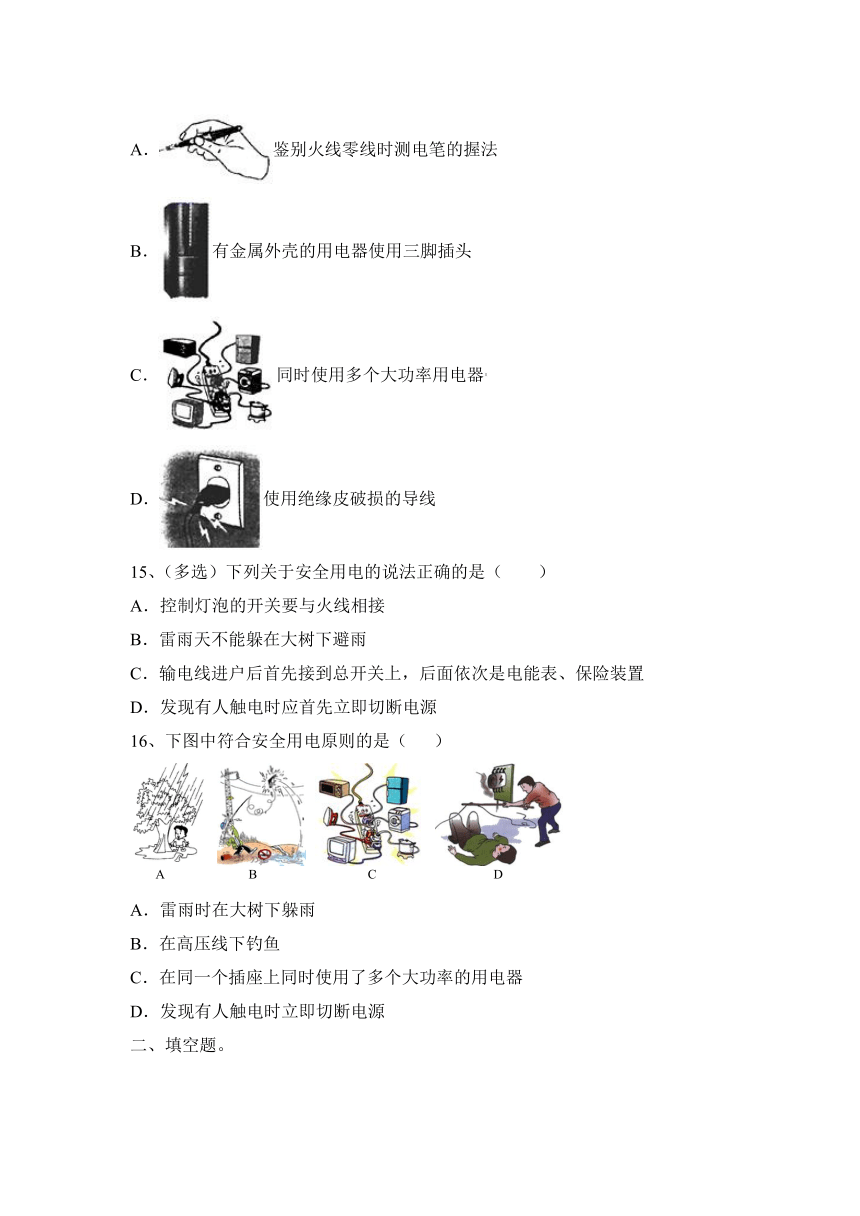

14、如图是家庭生活用电的几种做法，其中正确的是（ ）
A．鉴别火线零线时测电笔的握法
B．有金属外壳的用电器使用三脚插头
C．同时使用多个大功率用电器
D．使用绝缘皮破损的导线
15、（多选）下列关于安全用电的说法正确的是（　　）
A．控制灯泡的开关要与火线相接
B．雷雨天不能躲在大树下避雨
C．输电线进户后首先接到总开关上，后面依次是电能表、保险装置
D．发现有人触电时应首先立即切断电源
16、下图中符合安全用电原则的是（ ）
A．雷雨时在大树下躲雨
B．在高压线下钓鱼
C．在同一个插座上同时使用了多个大功率的用电器
D．发现有人触电时立即切断电源
二、填空题。

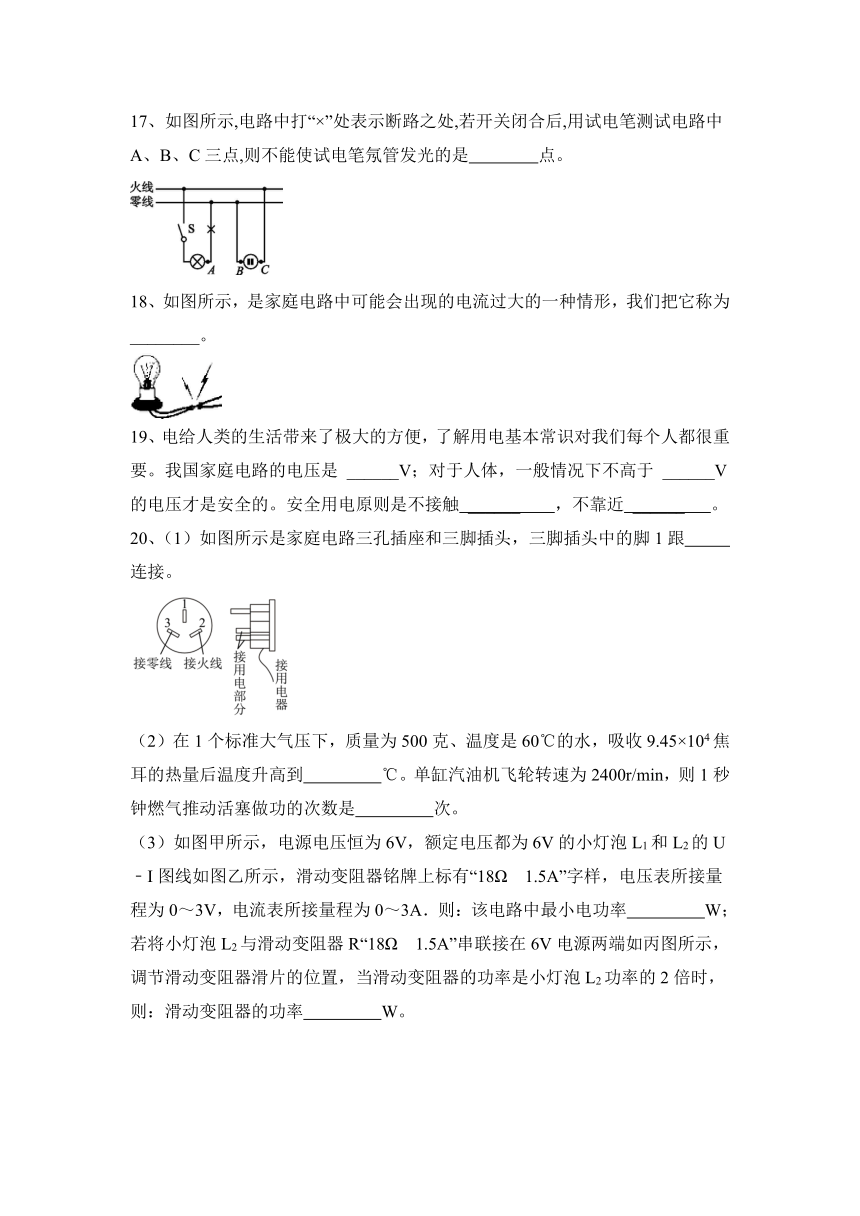

17、如图所示,电路中打“×”处表示断路之处,若开关闭合后,用试电笔测试电路中A、B、C三点,则不能使试电笔氖管发光的是　　　　点。
18、如图所示，是家庭电路中可能会出现的电流过大的一种情形，我们把它称为________。
19、电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 ______V；对于人体，一般情况下不高于 ______V的电压才是安全的。安全用电原则是不接触 ______ ，不靠近 ______ 。
20、（1）如图所示是家庭电路三孔插座和三脚插头，三脚插头中的脚1跟　 　连接。
（2）在1个标准大气压下，质量为500克、温度是60℃的水，吸收9.45×104焦耳的热量后温度升高到　 　℃。单缸汽油机飞轮转速为2400r/min，则1秒钟燃气推动活塞做功的次数是　 　次。
（3）如图甲所示，电源电压恒为6V，额定电压都为6V的小灯泡L1和L2的U﹣I图线如图乙所示，滑动变阻器铭牌上标有“18Ω　1.5A”字样，电压表所接量程为0～3V，电流表所接量程为0～3A．则：该电路中最小电功率　 　W；若将小灯泡L2与滑动变阻器R“18Ω　1.5A”串联接在6V电源两端如丙图所示，调节滑动变阻器滑片的位置，当滑动变阻器的功率是小灯泡L2功率的2倍时，则：滑动变阻器的功率　 　W。
21、小明学习了电学知识以后,想在家里安装一盏照明灯和一个三孔插座,他设计的电路如图所示,图中虚线框A和B内分别接入开关或灯泡,则虚线框A内应接　　　　　,图中 三孔插座的插孔　　　　(选填“a”“b”或“c”)应与地线相连。
22、如图所示，先在A、B之间接入一段细保险丝，调节滑动变阻器的滑片，使电流增大，会发现，________先熔断．保持滑动变阻器滑片位置不变，即保持电路中电流不变，在A、B间换上一段较粗的保险丝，接通电路，保险丝和铜丝均完好，没有断开，这说明________ 。
三、作图题。
23、如图所示中，插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。
四、简答题。
24、人们常用试电笔来辨别照明电路中的火线和零线。试电笔内串有一个电阻值很大的高值电阻，其电阻通常在1MΩ以上。
（1）为什么要串联这个高值电阻呢？
（2）已知某试电笔内高值电阻的阻值为2．2MΩ，某同学正在使用该试电笔测试照明电路的火线，如图所示。请估算氖管发光时通过该同学身体的电流。
五、实验题。
25、小科家有几盏相同的照明灯，如图甲所示，按要求连接在家庭电路上，并由一个开关控制。
（1）取下任何一个灯泡后，闭合开关，其余的灯仍能发光，则这几盏灯之间是：
　 　联的。断开开关，装上灯泡。
（2）小科觉得连接灯泡的金属导线没有用绝缘材料包裹，可能有安全隐患。如果照明灯的额定电压是220 V，要辨别连接灯泡的两根金属导线中与火线相连的一根，请写出检测工具及步骤。
　 　
　 　 。
（3）小科用第(2)题的检测方法也无法辨别，于是怀疑照明灯的额定电压不是220 V，观察灯泡外包装，上面有如图乙所示信息。请你对这种接线方法的安全性进行分析。
　 　
　 　 。
六、计算题。
26、某学校电度表允许通过的最大电流为25 A，学校里已经装了40 W的电灯50盏，60 W的电灯20盏，想要再装些电灯，最多可再装多少盏40 W的电灯？
2023—2024学年人教版物理九年级全一册第十九章 生活用电 同步题附答案
人教版第十九章 生活用电
一、选择题。（16题）
1、图中的家庭电路元件,连接顺序正确的是 (　　)
【答案】B　
2、以下做法中，符合安全用电原则的是（ ）
A．熔丝熔断后，用铜丝来代替
B．将家用电器的金属外壳接地
C．用湿布擦抹电器
D．小区停电，不切断总开关就进行电路维修
【答案】B
3、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列做法符合安全用电原则的是（　　）
A．雷雨天气在大树下避雨
B．搬动电器前应断开电源开关
C．家用保险丝熔断后，可用铁丝或铜丝代替
D．选用插座时，所有家用电器都使用两孔插座
【答案】B。
4、关于家庭电路和安全用电，下列说法中正确的是（ ）
A.家庭电路中各用电器都是串联的
B.家庭电路中用电能表测量消耗电能的多少
C.可以用湿抹布擦拭正在播放节目的电视机
D.家用电器着火时，可以直接用水去浇灭
【答案】B
5、将电灯、开关和插座接入家庭电路中,图中接线正确的是 (　　)
【答案】D
6、如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光
【答案】A
7、关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，开关一定要接在灯泡和零线之间
B．使用测电笔时，手指不要按住笔尾的金属体
C．电冰箱必须使用三孔插座
D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路
【答案】C。
8、下列做法中符合安全用电要求的是（ ）
A.用电器电线绝缘皮破损了仍继续使用
B.在未断开电源开关的情况下更换灯泡
C.在家庭电路中安装空气开关或保险丝
D.在高压线附近放风筝
【答案】C
9、一种试电笔的构造如图所示,下列关于它的作用和使用描述正确的是(　　)
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
【答案】B　
10、家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是（ ）
A．用电器消耗的电能过多 B．用电器的总功率过大
C．用电器工作时间过长 D．用电器的总电阻过大
【答案】B
11、（双选）以下关于安全用电的说法，正确的是（　　）
A．用电壶烧水时，其金属外壳必须通过三孔插座接地
B．使用测电笔时，手不能接触笔上任何金属
C．保险丝熔断了，是发生了短路或电路中电流过大
D．开关的塑料外壳是不导电的，用湿手拨动开关不会触电
【答案】AC。
12、某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭。发生这一现象的原因可能是（ ）
A．插座处短路 B．台灯灯头处短路
C．插座处断路 D．台灯灯头处断路
【答案】B
13、一般家用电器的三脚插头上都标有一些符号和数字(标有“E”字样的插脚比其他两插脚稍长一些),如图所示,从安全用电角度出发,下列有关解释中错误的是(　　)
A.此插头能承受的最大电压是250 V
B.标有“E”字样的插脚一定接地线
C.当拔下插头的瞬间,用电器外壳首先与地线断开
D.当插头插入插座的瞬间,用电器外壳先接地
【答案】C　
14、如图是家庭生活用电的几种做法，其中正确的是（ ）
A．鉴别火线零线时测电笔的握法
B．有金属外壳的用电器使用三脚插头
C．同时使用多个大功率用电器
D．使用绝缘皮破损的导线
【答案】B
15、（多选）下列关于安全用电的说法正确的是（　　）
A．控制灯泡的开关要与火线相接
B．雷雨天不能躲在大树下避雨
C．输电线进户后首先接到总开关上，后面依次是电能表、保险装置
D．发现有人触电时应首先立即切断电源
【答案】ABD。
16、下图中符合安全用电原则的是（ ）
A．雷雨时在大树下躲雨
B．在高压线下钓鱼
C．在同一个插座上同时使用了多个大功率的用电器
D．发现有人触电时立即切断电源
【答案】D
二、填空题。
17、如图所示,电路中打“×”处表示断路之处,若开关闭合后,用试电笔测试电路中A、B、C三点,则不能使试电笔氖管发光的是　　　　点。
【答案】B　
18、如图所示，是家庭电路中可能会出现的电流过大的一种情形，我们把它称为________。
【答案】短路
19、电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 ______V；对于人体，一般情况下不高于 ______V的电压才是安全的。安全用电原则是不接触 ______ ，不靠近 ______ 。
【答案】220 336 低压带电体 高压带电体
20、（1）如图所示是家庭电路三孔插座和三脚插头，三脚插头中的脚1跟　 　连接。
（2）在1个标准大气压下，质量为500克、温度是60℃的水，吸收9.45×104焦耳的热量后温度升高到　 　℃。单缸汽油机飞轮转速为2400r/min，则1秒钟燃气推动活塞做功的次数是　 　次。
（3）如图甲所示，电源电压恒为6V，额定电压都为6V的小灯泡L1和L2的U﹣I图线如图乙所示，滑动变阻器铭牌上标有“18Ω　1.5A”字样，电压表所接量程为0～3V，电流表所接量程为0～3A．则：该电路中最小电功率　 　W；若将小灯泡L2与滑动变阻器R“18Ω　1.5A”串联接在6V电源两端如丙图所示，调节滑动变阻器滑片的位置，当滑动变阻器的功率是小灯泡L2功率的2倍时，则：滑动变阻器的功率　 　W。
【答案】（1）大地 （2）100；20 （3）2.4；2
21、小明学习了电学知识以后,想在家里安装一盏照明灯和一个三孔插座,他设计的电路如图所示,图中虚线框A和B内分别接入开关或灯泡,则虚线框A内应接　　　　　,图中 三孔插座的插孔　　　　(选填“a”“b”或“c”)应与地线相连。
【答案】灯泡　b
22、如图所示，先在A、B之间接入一段细保险丝，调节滑动变阻器的滑片，使电流增大，会发现，________先熔断．保持滑动变阻器滑片位置不变，即保持电路中电流不变，在A、B间换上一段较粗的保险丝，接通电路，保险丝和铜丝均完好，没有断开，这说明________ 。
【答案】保险丝 不能用粗保险丝替代细的保险丝，应选择合适规格的保险丝接入电路
三、作图题。
23、如图所示中，插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。
【答案】如图所示：
四、简答题。
24、人们常用试电笔来辨别照明电路中的火线和零线。试电笔内串有一个电阻值很大的高值电阻，其电阻通常在1MΩ以上。
（1）为什么要串联这个高值电阻呢？
（2）已知某试电笔内高值电阻的阻值为2．2MΩ，某同学正在使用该试电笔测试照明电路的火线，如图所示。请估算氖管发光时通过该同学身体的电流。
【答案】
（1）串联高值电阻的目的是限制使用试电笔时通过人体的电流。
（2） 10-4A
五、实验题。
25、小科家有几盏相同的照明灯，如图甲所示，按要求连接在家庭电路上，并由一个开关控制。
（1）取下任何一个灯泡后，闭合开关，其余的灯仍能发光，则这几盏灯之间是：
　 　联的。断开开关，装上灯泡。
（2）小科觉得连接灯泡的金属导线没有用绝缘材料包裹，可能有安全隐患。如果照明灯的额定电压是220 V，要辨别连接灯泡的两根金属导线中与火线相连的一根，请写出检测工具及步骤。
　 　
　 　 。
（3）小科用第(2)题的检测方法也无法辨别，于是怀疑照明灯的额定电压不是220 V，观察灯泡外包装，上面有如图乙所示信息。请你对这种接线方法的安全性进行分析。
　 　
　 　 。
【答案】（1）并
（2）检测工具：试电笔。检测步骤：①闭合开关使灯泡正常工作 ②用试电笔对连接灯泡的两根金属导线分别进行检测
（3）从灯泡的铭牌中可以发现，该灯泡的额定电压是12 V，而12 V的电压对人体是安全的。但如果导线没有用绝缘材料包裹，很容易在意外情况下被短路，造成火灾等事故。
六、计算题。
26、某学校电度表允许通过的最大电流为25 A，学校里已经装了40 W的电灯50盏，60 W的电灯20盏，想要再装些电灯，最多可再装多少盏40 W的电灯？
【答案】57盏
