平面镜成像

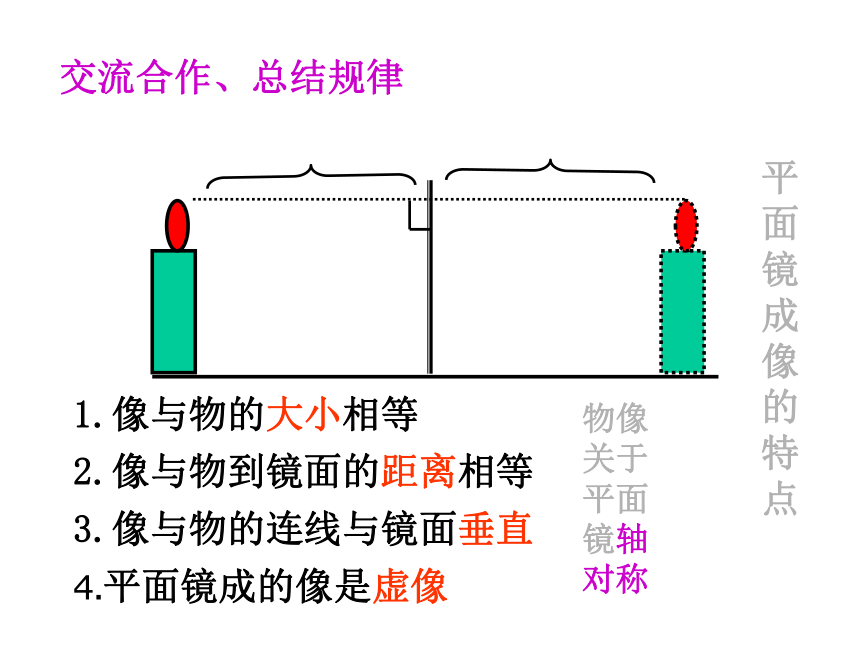

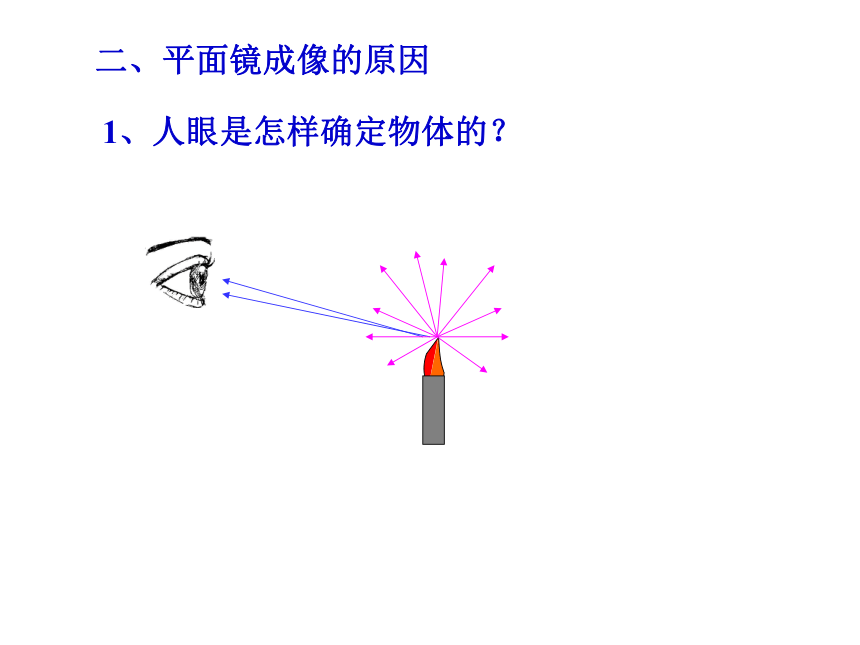

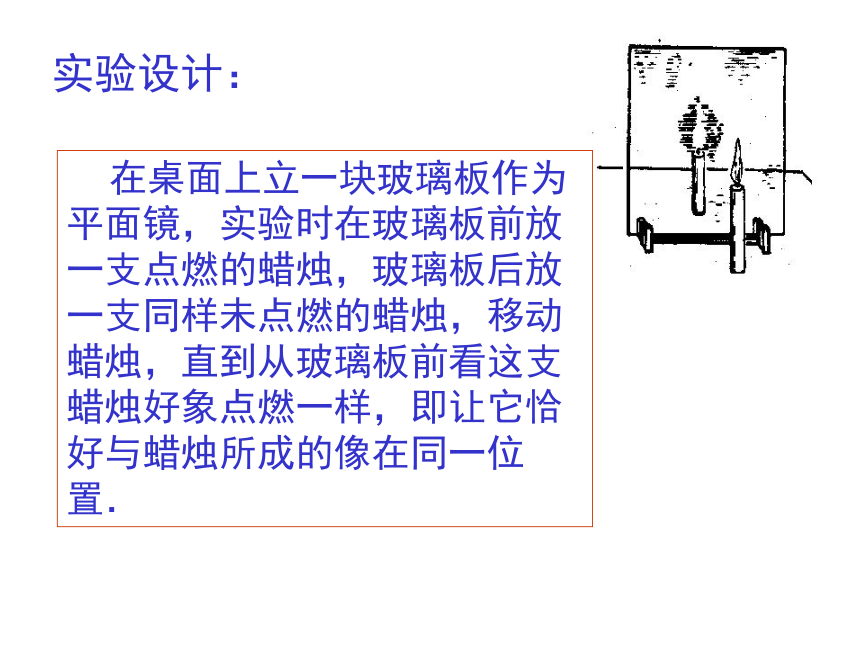

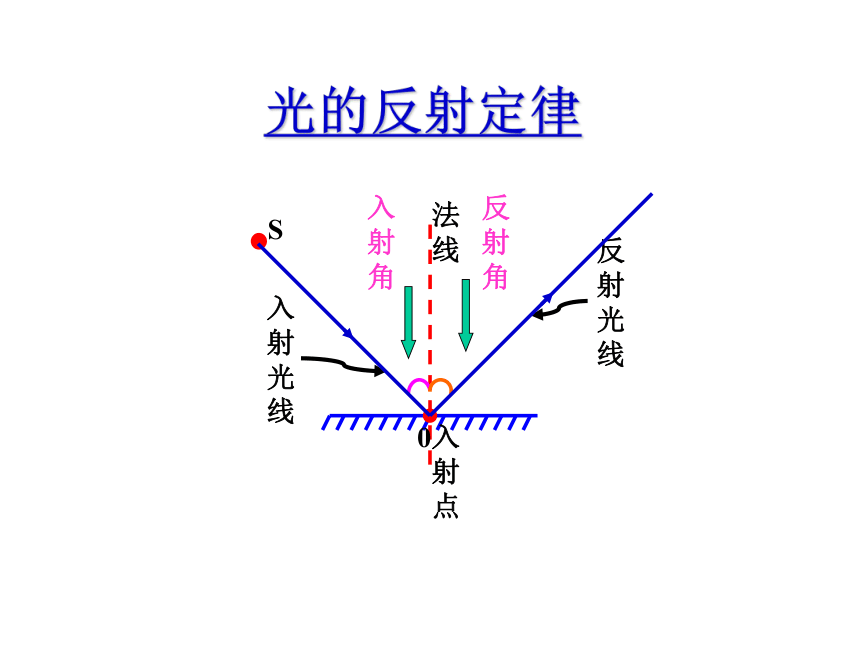

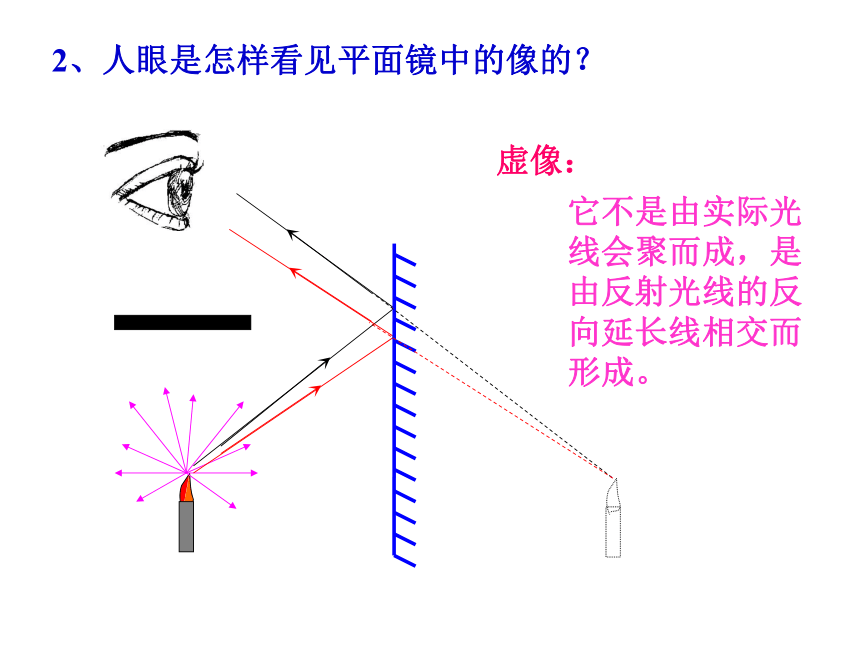

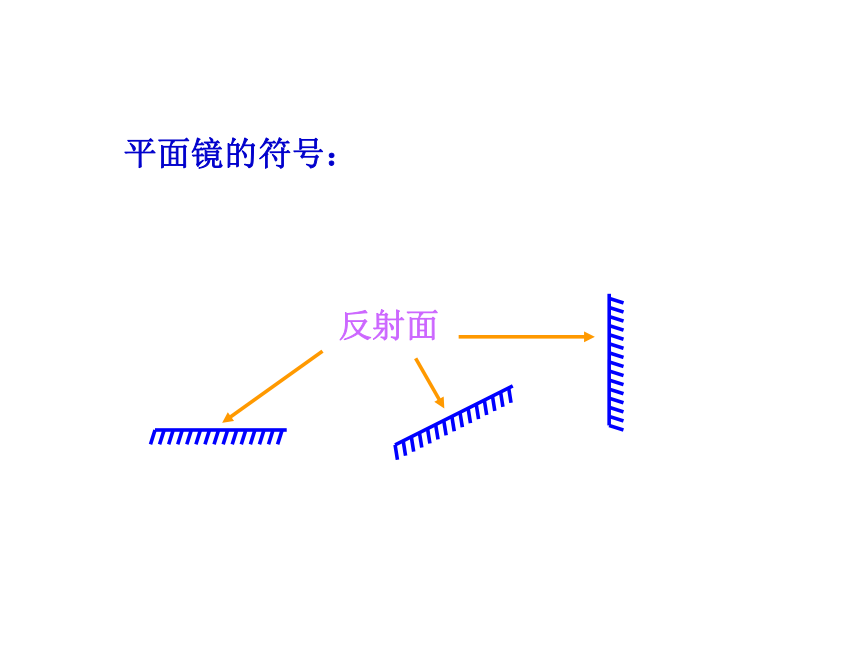

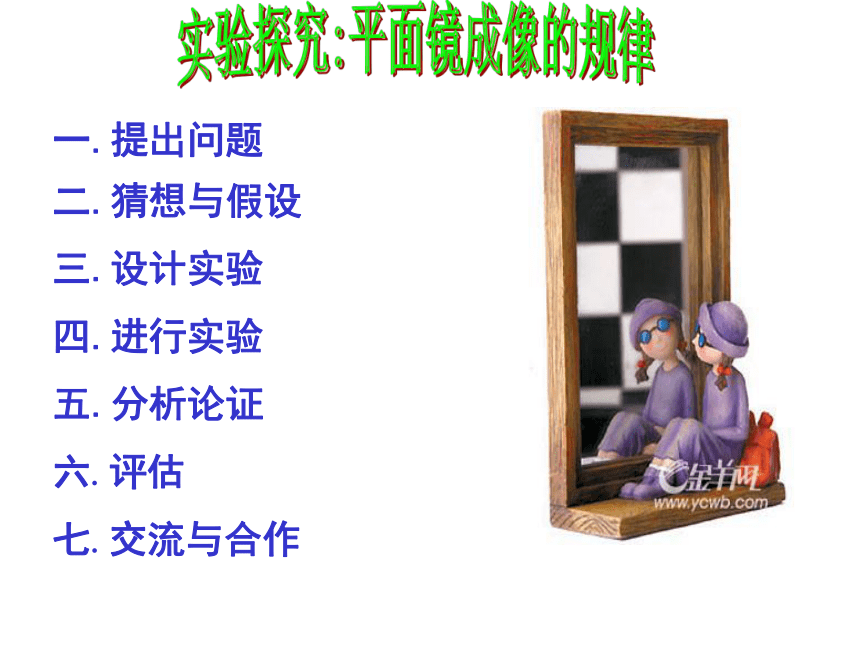

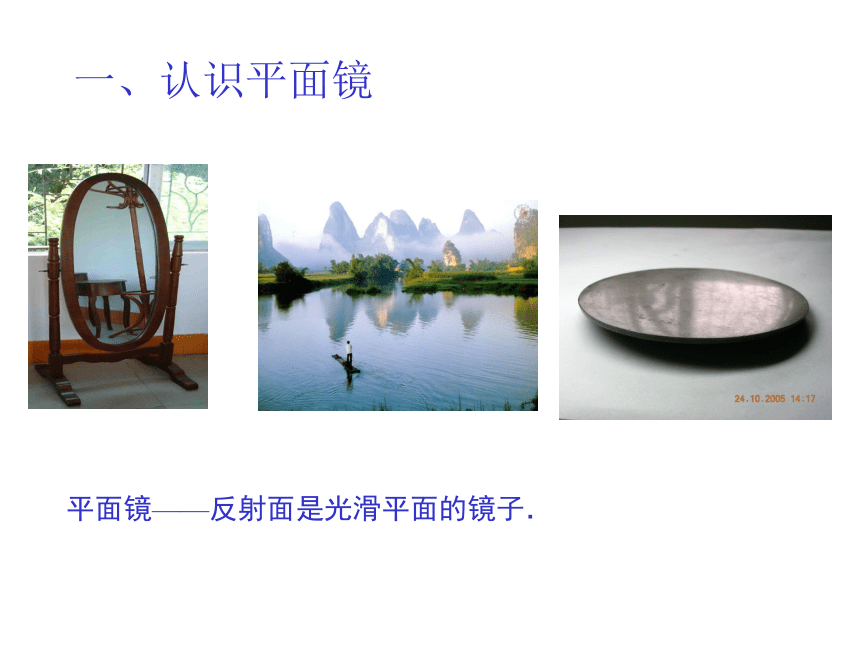

课件32张PPT。平面镜成像人教版八年级物理第四章光现象 第三节光的反射定律一、认识平面镜平面镜——反射面是光滑平面的镜子．平面镜的符号：实验探究:平面镜成像的规律一.提出问题二.猜想与假设三.设计实验五.分析论证七. 交流与合作四.进行实验六. 评估实验设计： 在桌面上立一块玻璃板作为平面镜，实验时在玻璃板前放一支点燃的蜡烛，玻璃板后放一支同样未点燃的蜡烛，移动蜡烛，直到从玻璃板前看这支蜡烛好象点燃一样，即让它恰好与蜡烛所成的像在同一位置． 1.像与物的大小相等2.像与物到镜面的距离相等3.像与物的连线与镜面垂直平面镜成像的特点交流合作、总结规律4.平面镜成的像是虚像物像关于平面镜轴对称二、平面镜成像的原因1、人眼是怎样确定物体的？2、人眼是怎样看见平面镜中的像的？虚像：它不是由实际光线会聚而成，是由反射光线的反向延长线相交而形成。

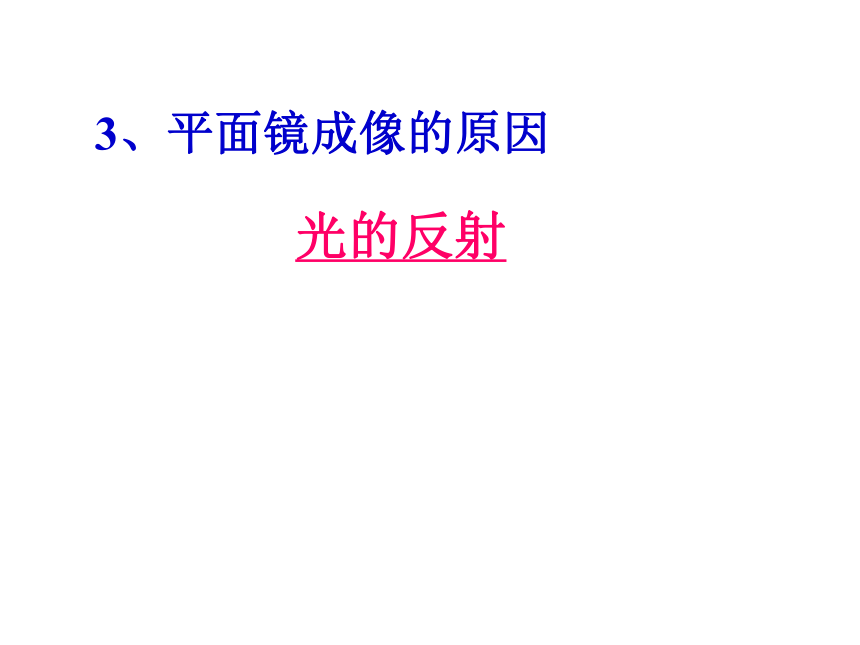

3、平面镜成像的原因光的反射（2）成像；八、平面镜的作用：（1）改变或控制光路；潜望镜原理图　潜望镜穿衣镜,化妆镜,
展示柜台后面的镜子用反射定律分析用平面镜成像规律分析习题二：判 断 从平面镜内看到一只钟面上的指针位置如图所示，此时时间是（）。A、7:25B、6:35C、5:25D、4:35答案：
（D）例3：身高为1.70米的同学距平面镜1米，那么他在平面镜中的像高为 米；若他向远离平面镜的方向移动，则他在平面镜中的像将 。
（填“变大、变小或不变”）1.70不变1.程序：(1)过发光点A作平面镜的垂线,垂足为O；(2)延长AO，截取OA1等于OA；(3)标出像点A1.2.规则：连线、反向延长线、虚像画 线.虚七、平面镜成像作图OABA’B’平面镜成像的作图方法作出物体AB在平面镜中所成的像A’B’方法一根据平面镜成像原理：光的反射方法二：根据平面镜成像特点例：作出物体AB经平面镜后所成的像A′B ′练习：作出下列各图中物体AB经平面镜后所成的像A′B ′BAAABB例：由物体AB经平面镜后所成的像A′B ′作出平面镜思考：如何作出由点光源发出的任意两条光线经平面镜反射后的反射光线？平面镜成像的原理：光的反射定律平面镜：反射面是平面的镜叫平面镜（七）、内容小结像和物大小相等平面镜成虚像像和物到镜面的距离相等像和物的连线垂直于镜面生活中平面镜成像现象七.凸面镜和凹面镜1.凸面镜对光线有 作用发散物体在凸面镜中成缩小的虚像.利用凸面镜可以观察到更大的范围.应用:汽车的后视镜街头路口的反光镜2.凹面镜对光线有 作用会聚可以把平行的光会聚在一点上 应用:太阳灶可以把焦点处发出的光变成平行光应用:手电筒,汽车前灯,探照灯的反光装置 达标反馈
1.某人远离竖直悬挂的穿衣镜,他在镜中的像
将( ) A.变小 B.变大
C.先变小后变大 D.不变D2.池塘水深5米,月球到地球距离为3.8×108
米,水中月亮的像到水面的距离为 米3.8 ×1083.我们在河边看到树木和建筑物的“倒影”
和立杆见影的“影”,前者是由 引
起的,后者是由 引起的.光的反射光的直线传播4.下面不是利用凹面镜的是( )
A.汽车后视镜 B.太阳灶
C.手电筒 D.探照灯A5、下面关于球面镜的几种说法中，错误的是（ ）
A 凸面镜对光有会聚作用，凹面镜对光有发散作用
B 太阳灶是利用凹面镜会聚太阳光的
C 汽车上的观后镜用凸面镜是为了扩大视野
D 汽车头灯用凹面镜作反射面，使光线近似平行地射出 A下图中，M是平面镜，各光路图
正确的是 （ ）D习题一：如图，AB是放在平面镜前的物体，A`B`表示物体在镜中所成的像。甲、乙、丙三个图哪个是正确的？
（六）巩固提高课堂小练习如下图所示，L是平面镜，S是发光点，请你画出能看到S在平面镜中像的范围． 下图是某同学作的光路图，他只画了一条入射光线和另一条反射光线，请你帮他画出发光点S和像点S′．
