2023—2024学年人教版物理九年级全一册第十七章 欧姆定律 阶段性题（含答案）

2023—2024学年人教版物理九年级全一册第十七章 欧姆定律 阶段性题附答案

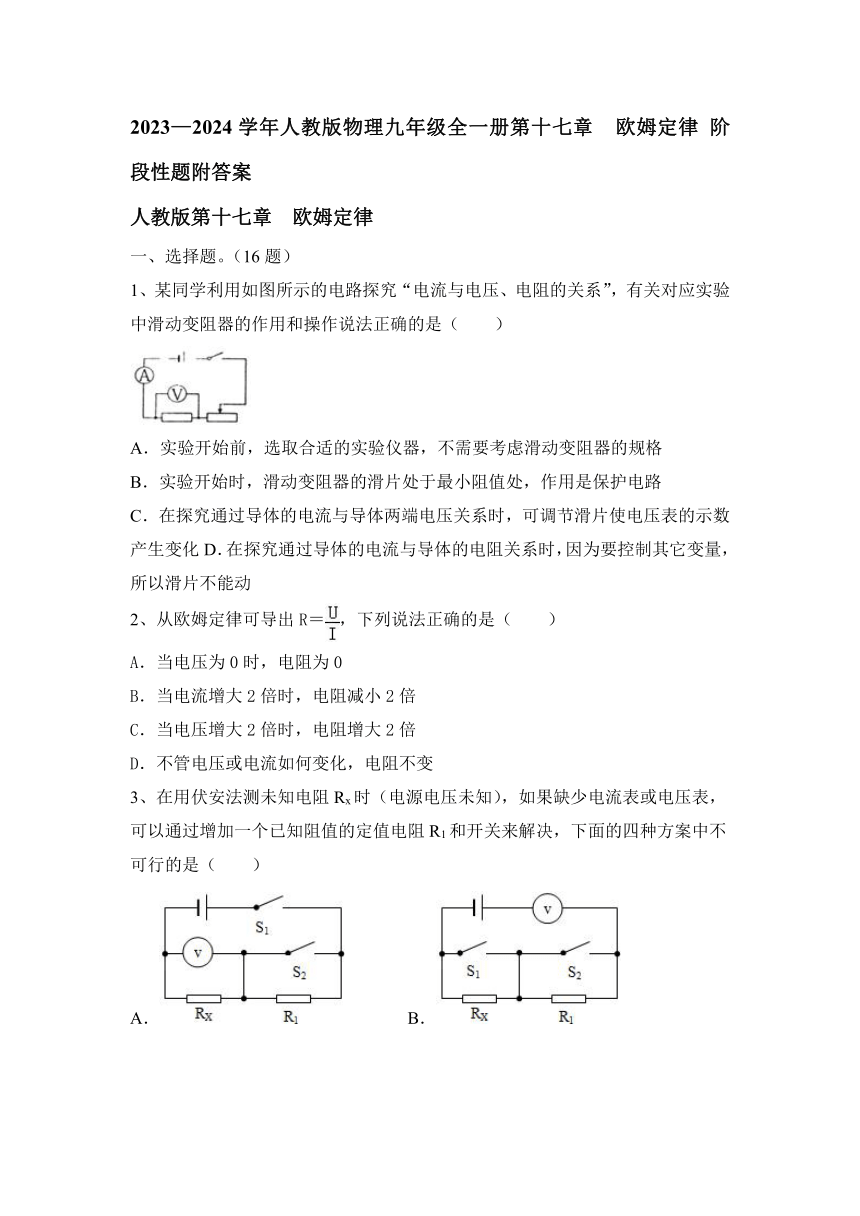

人教版第十七章 欧姆定律
一、选择题。（16题）
1、某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法正确的是（　　）
A．实验开始前，选取合适的实验仪器，不需要考虑滑动变阻器的规格
B．实验开始时，滑动变阻器的滑片处于最小阻值处，作用是保护电路
C．在探究通过导体的电流与导体两端电压关系时，可调节滑片使电压表的示数产生变化D．在探究通过导体的电流与导体的电阻关系时，因为要控制其它变量，所以滑片不能动
2、从欧姆定律可导出R＝，下列说法正确的是（　　）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
3、在用伏安法测未知电阻Rx时（电源电压未知），如果缺少电流表或电压表，可以通过增加一个已知阻值的定值电阻R1和开关来解决，下面的四种方案中不可行的是（　　）
A． B．
C． D．

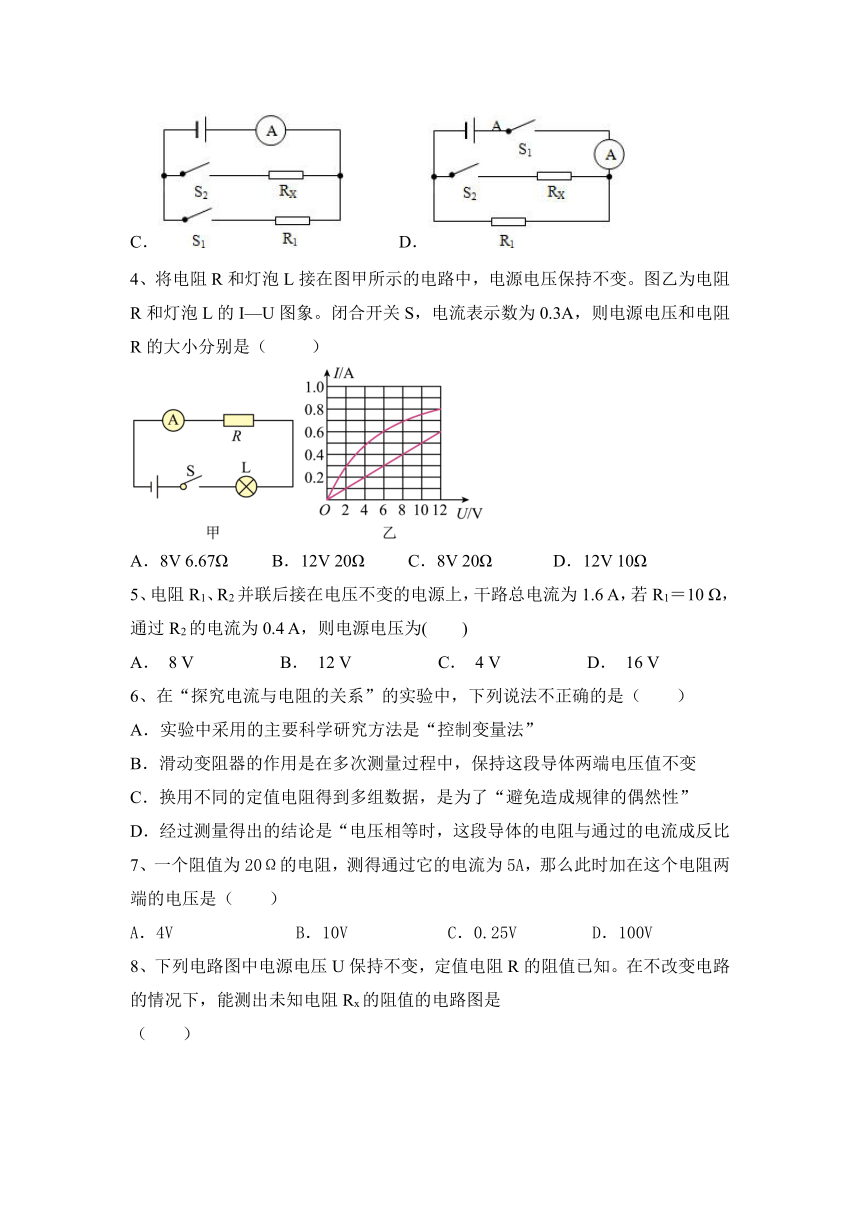

4、将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）
A．8V 6.67Ω B．12V 20Ω C．8V 20Ω D．12V 10Ω
5、电阻R1、R2并联后接在电压不变的电源上，干路总电流为1.6 A，若R1＝10 Ω，通过R2的电流为0.4 A，则电源电压为(　　)
A． 8 V B． 12 V C． 4 V D． 16 V
6、在“探究电流与电阻的关系”的实验中，下列说法不正确的是（　　）
A．实验中采用的主要科学研究方法是“控制变量法”
B．滑动变阻器的作用是在多次测量过程中，保持这段导体两端电压值不变
C．换用不同的定值电阻得到多组数据，是为了“避免造成规律的偶然性”
D．经过测量得出的结论是“电压相等时，这段导体的电阻与通过的电流成反比
7、一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（　　）
A．4V B．10V C．0.25V D．100V

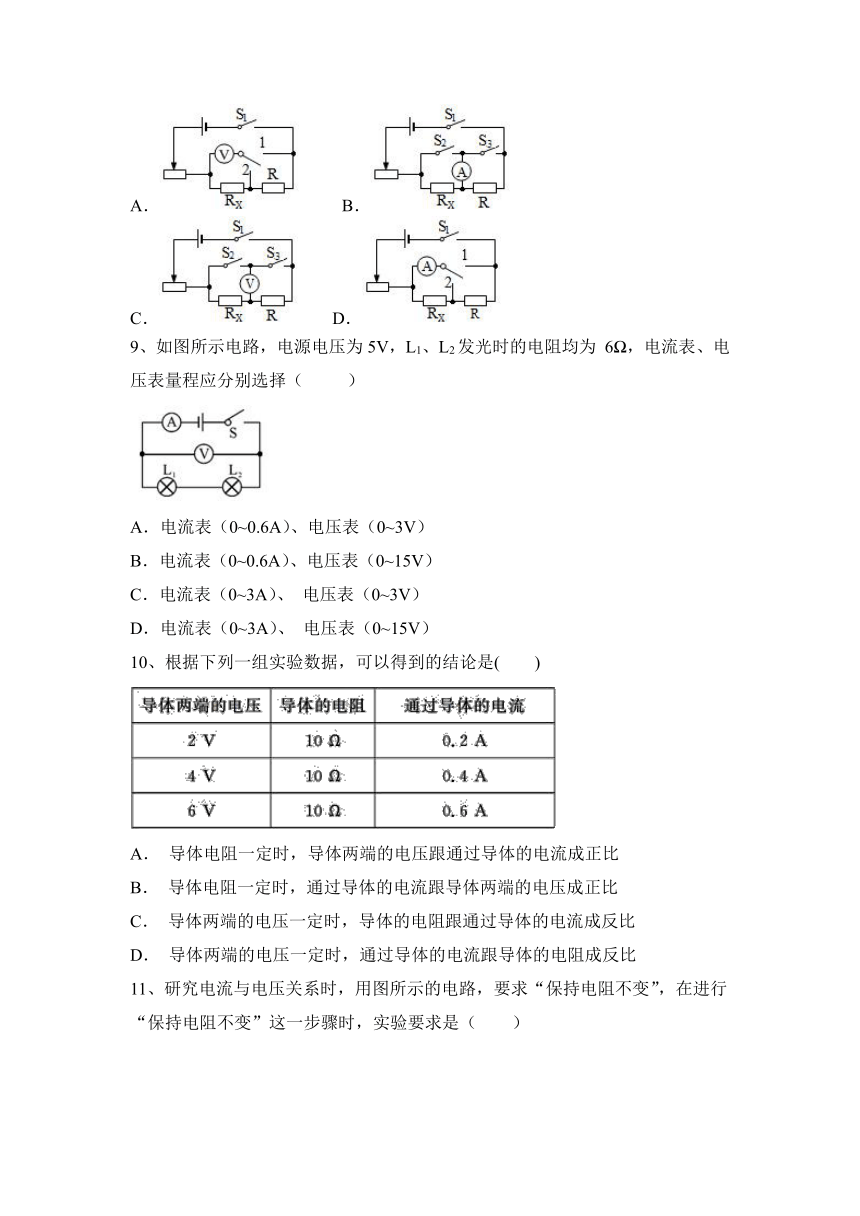

8、下列电路图中电源电压U保持不变，定值电阻R的阻值已知。在不改变电路的情况下，能测出未知电阻Rx的阻值的电路图是
（　　）
A． B．
C． D．
9、如图所示电路，电源电压为5V，L1、L2发光时的电阻均为 6 ，电流表、电压表量程应分别选择（ ）
A．电流表（0~0.6A）、电压表（0~3V）
B．电流表（0~0.6A）、电压表（0~15V）
C．电流表（0~3A）、 电压表（0~3V）
D．电流表（0~3A）、 电压表（0~15V）
10、根据下列一组实验数据，可以得到的结论是(　　)
A． 导体电阻一定时，导体两端的电压跟通过导体的电流成正比
B． 导体电阻一定时，通过导体的电流跟导体两端的电压成正比
C． 导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
D． 导体两端的电压一定时，通过导体的电流跟导体的电阻成反比

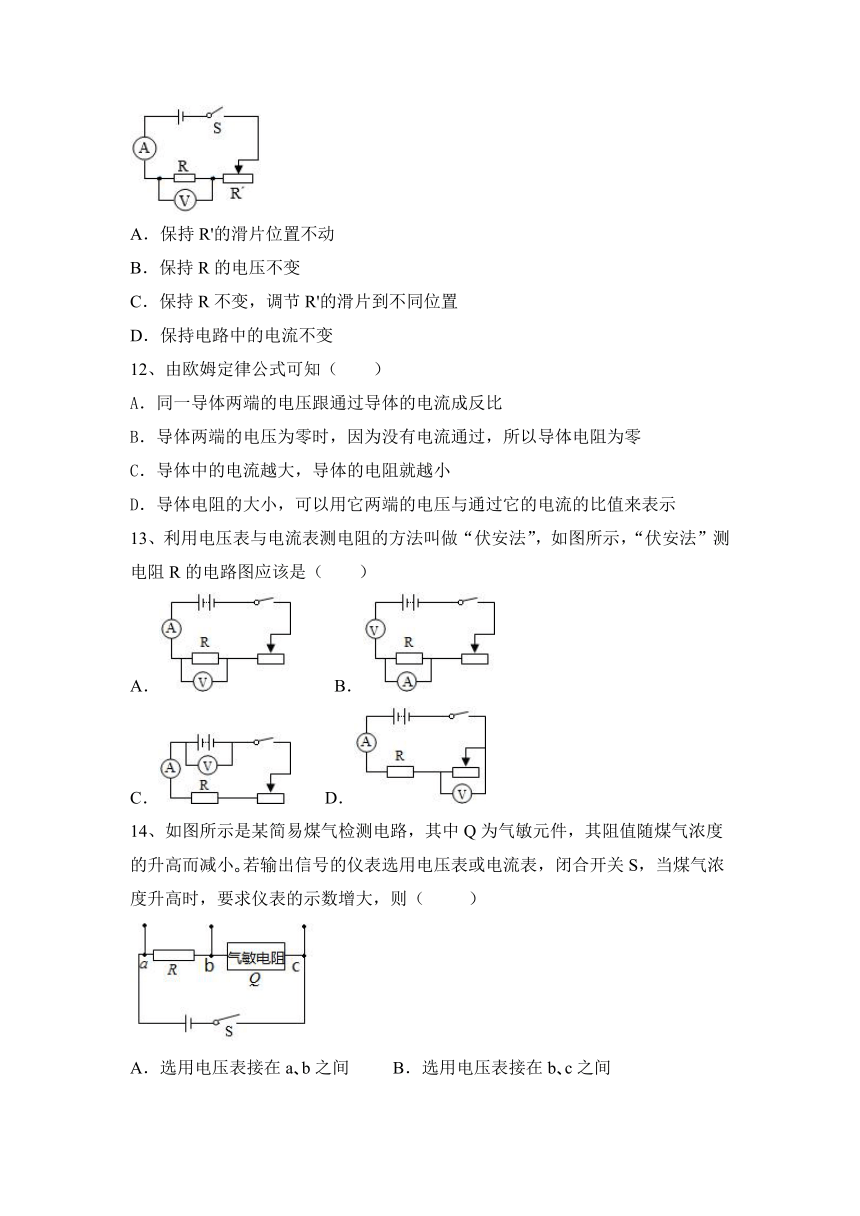

11、研究电流与电压关系时，用图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是（　　）
A．保持R'的滑片位置不动
B．保持R的电压不变
C．保持R不变，调节R'的滑片到不同位置
D．保持电路中的电流不变
12、由欧姆定律公式可知（　　）
A．同一导体两端的电压跟通过导体的电流成反比
B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C．导体中的电流越大，导体的电阻就越小
D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
13、利用电压表与电流表测电阻的方法叫做“伏安法”，如图所示，“伏安法”测电阻R的电路图应该是（　　）
A． B．
C． D．
14、如图所示是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小 若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则（ ）
A．选用电压表接在a b之间 B．选用电压表接在b c之间
C．选用电流表接在b c之间 D．选用电流表接在a c之间
15、两个用电器，第一个电阻是R，第二个电阻是2R，把它们串联起来接入电路中，如果第一个电阻两端的电压是4 V，那么第二个电阻两端的电压为(　　)
A． 2 V B． 8 V C． 4 V D． 6 V

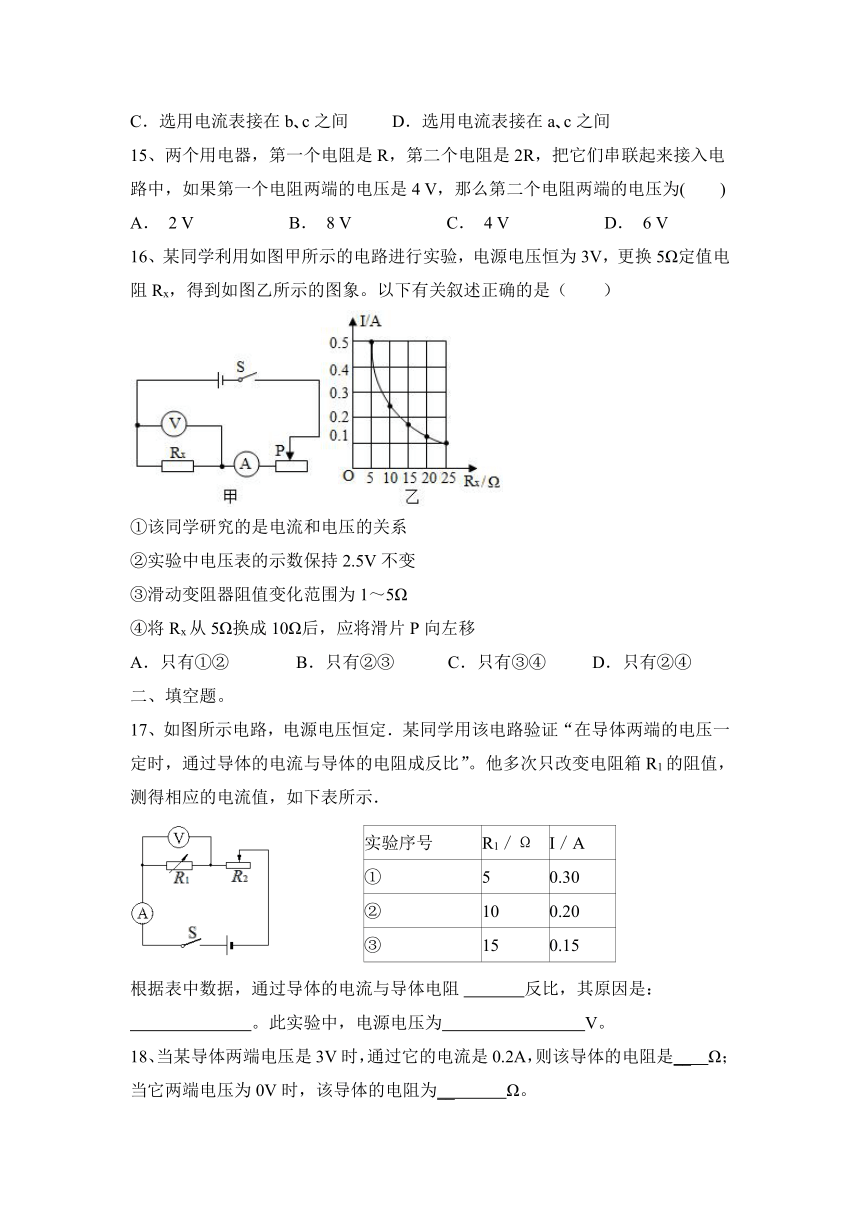

16、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5Ω定值电阻Rx，得到如图乙所示的图象。以下有关叙述正确的是（　　）
①该同学研究的是电流和电压的关系
②实验中电压表的示数保持2.5V不变
③滑动变阻器阻值变化范围为1～5Ω
④将Rx从5Ω换成10Ω后，应将滑片P向左移
A．只有①② B．只有②③ C．只有③④ D．只有②④
二、填空题。
17、如图所示电路，电源电压恒定．某同学用该电路验证“在导体两端的电压一定时，通过导体的电流与导体的电阻成反比”。他多次只改变电阻箱R1的阻值，测得相应的电流值，如下表所示．
实验序号 R1／Ω I／A
① 5 0.30
② 10 0.20
③ 15 0.15
根据表中数据，通过导体的电流与导体电阻 反比，其原因是：
。此实验中，电源电压为 V。
18、当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是__ Ω；当它两端电压为0V时，该导体的电阻为__ Ω。
19、在“伏安法测电阻”的实验中，若电源电压为15 V，被测电阻阻值约为80 Ω，实验中，电流表有“0～0.6 A”“0～3 A”两个量程，电压表有“0～3 V”“0～15 V”两个量程．为了减小因电表的量程选择而引起的误差，电压表应选用 量程，电流表应选用 量程。
20、在如图所示的电路中，变阻器连入电路的电阻线是_________部分(选填“aP”“Pb”或“ab”)，当油箱中的液面下降时，电路中的电阻将____________，电表示数随之_______________。(后两空均选填“变大”“不变”或“变小”)
21、已知两个相同电阻并联后的电阻是10 Ω，则这两个电阻串联后的总电阻为______ Ω。
22、如图所示，这是“探究通过导体的电流与___________关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像，实验中控制定值电阻R两端的电压为___________V。
三、作图题。
23、东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．
请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整。
四、简答题。
24、小明想设计一个能粗略测量水流速度大小的测定仪。他找来器材如图所示,小球P系在细金属丝下(金属丝不向水中导电),悬挂在O点,BC为水平方向固定的一根粗细均匀的电阻丝,C端在O点正下方,BC与金属丝接触良好,接触点为D(不计摩擦和细金属丝的电阻),L为灯泡,他想达到如下目的:水不流动时,灯L亮度最暗,随着水流速度加快,P向左摆动幅度加大,灯L亮度越来越亮。请你帮他连接好电路图,如果要进一步提高装置反映水流快慢的性能,可采用什么办法
五、实验题。
25、如图所示是“探究通过导体的电流与电压、电阻的关系”的电路图。所用实验器材是：电源（6V）、电流表（0~0．6A）、电压表（0~3V）、电阻箱（0~999．9Ω）、滑动变阻器（40Ω 2A）、开关、导线若干。
表1
序号 电压U/V 电流I/A
1 1.0 0.20
2 1.5 0.30
3 2 0.40
表2
序号 电阻R/Ω 电流I/A
1 5 0.40
2 10 0.20
3 20 0.10
(1)探究电流与电压的关系时，所测得的几组电流、电压值见表1，分析表中数据可知：电阻箱接入电路的阻值为__________Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成__________关系；
(2)探究电流与电阻的关系时，应调节__________改变接入电路中的阻值，并调节__________使电压表的示数保持相同，读出电流值，所测得几组数据见表2，分析表中数据可知：电阻箱两端的电压为__________V；当导体两端电压一定时，通过导体的电流与导体的电阻成_________关系；
(3)就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V，为能完成实验，电阻箱可接入电路的阻值范围是_______Ω至__________Ω（保留一位小数）。
26、利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω。
（]）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整。
（2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）。
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是______。
（4）排除故障后，调节滑动变阻器，记录多组数据。画出了待测电阻Rx的I-U图象，如图丙所示。由图象可得Rx=______Ω．
（5）如图丁所示的实验电路图，不能够得出定值电阻Rx阻值的电路是______。
六、计算题。
27、现有两个灯泡串联，如图甲所示，当开关闭合时，电流表如图乙所示，电压表的示数为，电源由两节新的干电池串联而成（电源电压保持不变）．
求：（1）通过两只灯泡的电流和分别为多少？
（2）灯泡和两端的电压和分别是多少？
28、如图所示，电路中电源电压为6V。闭合开关S，电压表示数为4V，电流表示数为0.4A。求R1、R2的阻值。
2023—2024学年人教版物理九年级全一册第十七章 欧姆定律 阶段性题附答案
人教版第十七章 欧姆定律
一、选择题。（16题）
1、某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法正确的是（　　）
A．实验开始前，选取合适的实验仪器，不需要考虑滑动变阻器的规格
B．实验开始时，滑动变阻器的滑片处于最小阻值处，作用是保护电路
C．在探究通过导体的电流与导体两端电压关系时，可调节滑片使电压表的示数产生变化D．在探究通过导体的电流与导体的电阻关系时，因为要控制其它变量，所以滑片不能动
【答案】C
2、从欧姆定律可导出R＝，下列说法正确的是（　　）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
【答案】D。
3、在用伏安法测未知电阻Rx时（电源电压未知），如果缺少电流表或电压表，可以通过增加一个已知阻值的定值电阻R1和开关来解决，下面的四种方案中不可行的是（　　）
A． B．
C． D．
【答案】B
4、将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）
A．8V 6.67Ω B．12V 20Ω C．8V 20Ω D．12V 10Ω
【答案】C
5、电阻R1、R2并联后接在电压不变的电源上，干路总电流为1.6 A，若R1＝10 Ω，通过R2的电流为0.4 A，则电源电压为(　　)
A． 8 V B． 12 V C． 4 V D． 16 V
【答案】B
6、在“探究电流与电阻的关系”的实验中，下列说法不正确的是（　　）
A．实验中采用的主要科学研究方法是“控制变量法”
B．滑动变阻器的作用是在多次测量过程中，保持这段导体两端电压值不变
C．换用不同的定值电阻得到多组数据，是为了“避免造成规律的偶然性”
D．经过测量得出的结论是“电压相等时，这段导体的电阻与通过的电流成反比
【答案】D
7、一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（　　）
A．4V B．10V C．0.25V D．100V
【答案】D。
8、下列电路图中电源电压U保持不变，定值电阻R的阻值已知。在不改变电路的情况下，能测出未知电阻Rx的阻值的电路图是
（　　）
A． B．
C． D．
【答案】A
9、如图所示电路，电源电压为5V，L1、L2发光时的电阻均为 6 ，电流表、电压表量程应分别选择（ ）
A．电流表（0~0.6A）、电压表（0~3V）
B．电流表（0~0.6A）、电压表（0~15V）
C．电流表（0~3A）、 电压表（0~3V）
D．电流表（0~3A）、 电压表（0~15V）
【答案】B
10、根据下列一组实验数据，可以得到的结论是(　　)
A． 导体电阻一定时，导体两端的电压跟通过导体的电流成正比
B． 导体电阻一定时，通过导体的电流跟导体两端的电压成正比
C． 导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
D． 导体两端的电压一定时，通过导体的电流跟导体的电阻成反比
【答案】B
11、研究电流与电压关系时，用图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是（　　）
A．保持R'的滑片位置不动
B．保持R的电压不变
C．保持R不变，调节R'的滑片到不同位置
D．保持电路中的电流不变
【答案】C
12、由欧姆定律公式可知（　　）
A．同一导体两端的电压跟通过导体的电流成反比
B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C．导体中的电流越大，导体的电阻就越小
D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
【答案】D。
13、利用电压表与电流表测电阻的方法叫做“伏安法”，如图所示，“伏安法”测电阻R的电路图应该是（　　）
A． B．
C． D．
【答案】A
14、如图所示是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小 若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则（ ）
A．选用电压表接在a b之间 B．选用电压表接在b c之间
C．选用电流表接在b c之间 D．选用电流表接在a c之间
【答案】A
15、两个用电器，第一个电阻是R，第二个电阻是2R，把它们串联起来接入电路中，如果第一个电阻两端的电压是4 V，那么第二个电阻两端的电压为(　　)
A． 2 V B． 8 V C． 4 V D． 6 V
【答案】B
16、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5Ω定值电阻Rx，得到如图乙所示的图象。以下有关叙述正确的是（　　）
①该同学研究的是电流和电压的关系
②实验中电压表的示数保持2.5V不变
③滑动变阻器阻值变化范围为1～5Ω
④将Rx从5Ω换成10Ω后，应将滑片P向左移
A．只有①② B．只有②③ C．只有③④ D．只有②④
【答案】B
二、填空题。
17、如图所示电路，电源电压恒定．某同学用该电路验证“在导体两端的电压一定时，通过导体的电流与导体的电阻成反比”。他多次只改变电阻箱R1的阻值，测得相应的电流值，如下表所示．
实验序号 R1／Ω I／A
① 5 0.30
② 10 0.20
③ 15 0.15
根据表中数据，通过导体的电流与导体电阻 反比，其原因是：
。此实验中，电源电压为 V。
【答案】不成 没有控制电阻箱R1两端的电压不变 3
18、当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是__ Ω；当它两端电压为0V时，该导体的电阻为__ Ω。
【答案】15 15
19、在“伏安法测电阻”的实验中，若电源电压为15 V，被测电阻阻值约为80 Ω，实验中，电流表有“0～0.6 A”“0～3 A”两个量程，电压表有“0～3 V”“0～15 V”两个量程．为了减小因电表的量程选择而引起的误差，电压表应选用 量程，电流表应选用 量程。
【答案】0～15V 0～0.6A
20、在如图所示的电路中，变阻器连入电路的电阻线是_________部分(选填“aP”“Pb”或“ab”)，当油箱中的液面下降时，电路中的电阻将____________，电表示数随之_______________。(后两空均选填“变大”“不变”或“变小”)
【答案】Pb 变大 变小
21、已知两个相同电阻并联后的电阻是10 Ω，则这两个电阻串联后的总电阻为______ Ω。
【答案】40
22、如图所示，这是“探究通过导体的电流与___________关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像，实验中控制定值电阻R两端的电压为___________V。
【答案】电阻 3
三、作图题。
23、东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．
请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整。
【答案】如图所示：
四、简答题。
24、小明想设计一个能粗略测量水流速度大小的测定仪。他找来器材如图所示,小球P系在细金属丝下(金属丝不向水中导电),悬挂在O点,BC为水平方向固定的一根粗细均匀的电阻丝,C端在O点正下方,BC与金属丝接触良好,接触点为D(不计摩擦和细金属丝的电阻),L为灯泡,他想达到如下目的:水不流动时,灯L亮度最暗,随着水流速度加快,P向左摆动幅度加大,灯L亮度越来越亮。请你帮他连接好电路图,如果要进一步提高装置反映水流快慢的性能,可采用什么办法
【答案】电路图如图所示,为进一步提高装置性能,可将灯泡换成电流表,电流表示数越大,水流速度越大。
五、实验题。
25、如图所示是“探究通过导体的电流与电压、电阻的关系”的电路图。所用实验器材是：电源（6V）、电流表（0~0．6A）、电压表（0~3V）、电阻箱（0~999．9Ω）、滑动变阻器（40Ω 2A）、开关、导线若干。
表1
序号 电压U/V 电流I/A
1 1.0 0.20
2 1.5 0.30
3 2 0.40
表2
序号 电阻R/Ω 电流I/A
1 5 0.40
2 10 0.20
3 20 0.10
(1)探究电流与电压的关系时，所测得的几组电流、电压值见表1，分析表中数据可知：电阻箱接入电路的阻值为__________Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成__________关系；
(2)探究电流与电阻的关系时，应调节__________改变接入电路中的阻值，并调节__________使电压表的示数保持相同，读出电流值，所测得几组数据见表2，分析表中数据可知：电阻箱两端的电压为__________V；当导体两端电压一定时，通过导体的电流与导体的电阻成_________关系；
(3)就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V，为能完成实验，电阻箱可接入电路的阻值范围是_______Ω至__________Ω（保留一位小数）。
【答案】（1）5 正比 （2）电阻箱 滑动变阻器 2 反比
（3）3.3 20
26、利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω。
（]）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整。
（2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）。
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是______。
（4）排除故障后，调节滑动变阻器，记录多组数据。画出了待测电阻Rx的I-U图象，如图丙所示。由图象可得Rx=______Ω．
（5）如图丁所示的实验电路图，不能够得出定值电阻Rx阻值的电路是______。
【答案】B; 滑动变阻器断路; BD
六、计算题。
27、现有两个灯泡串联，如图甲所示，当开关闭合时，电流表如图乙所示，电压表的示数为，电源由两节新的干电池串联而成（电源电压保持不变）．
求：（1）通过两只灯泡的电流和分别为多少？
（2）灯泡和两端的电压和分别是多少？
【答案】（1）0.52A （2）1.4V、1.6V
28、如图所示，电路中电源电压为6V。闭合开关S，电压表示数为4V，电流表示数为0.4A。求R1、R2的阻值。
【答案】R1= 10Ω R2=5Ω
