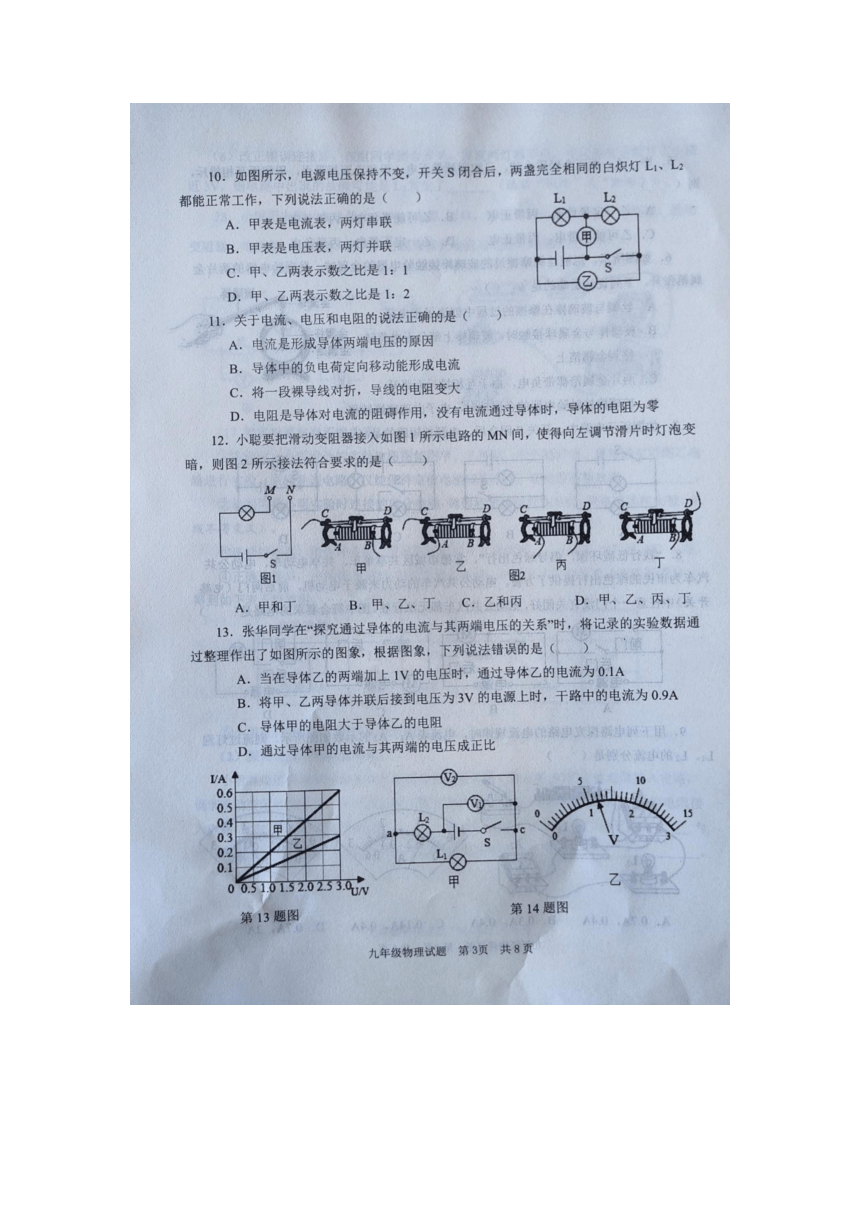

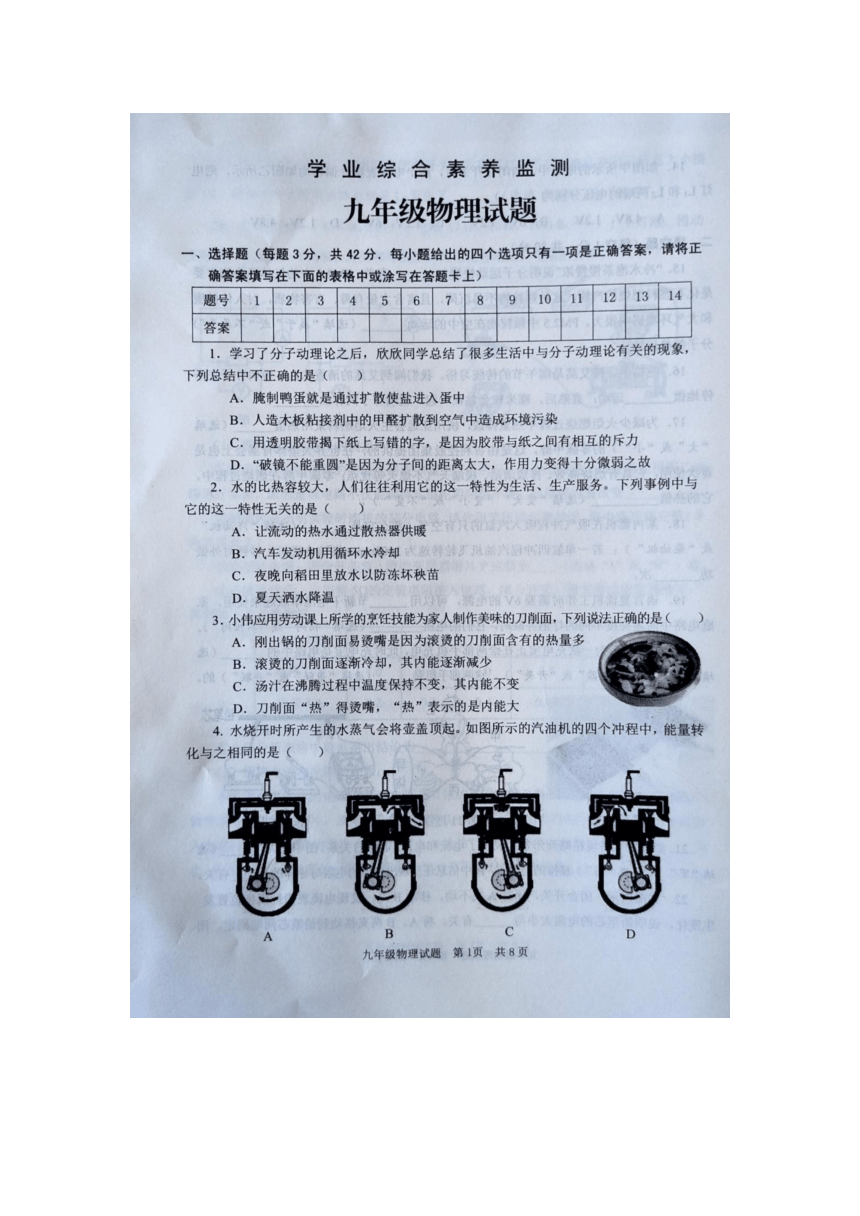

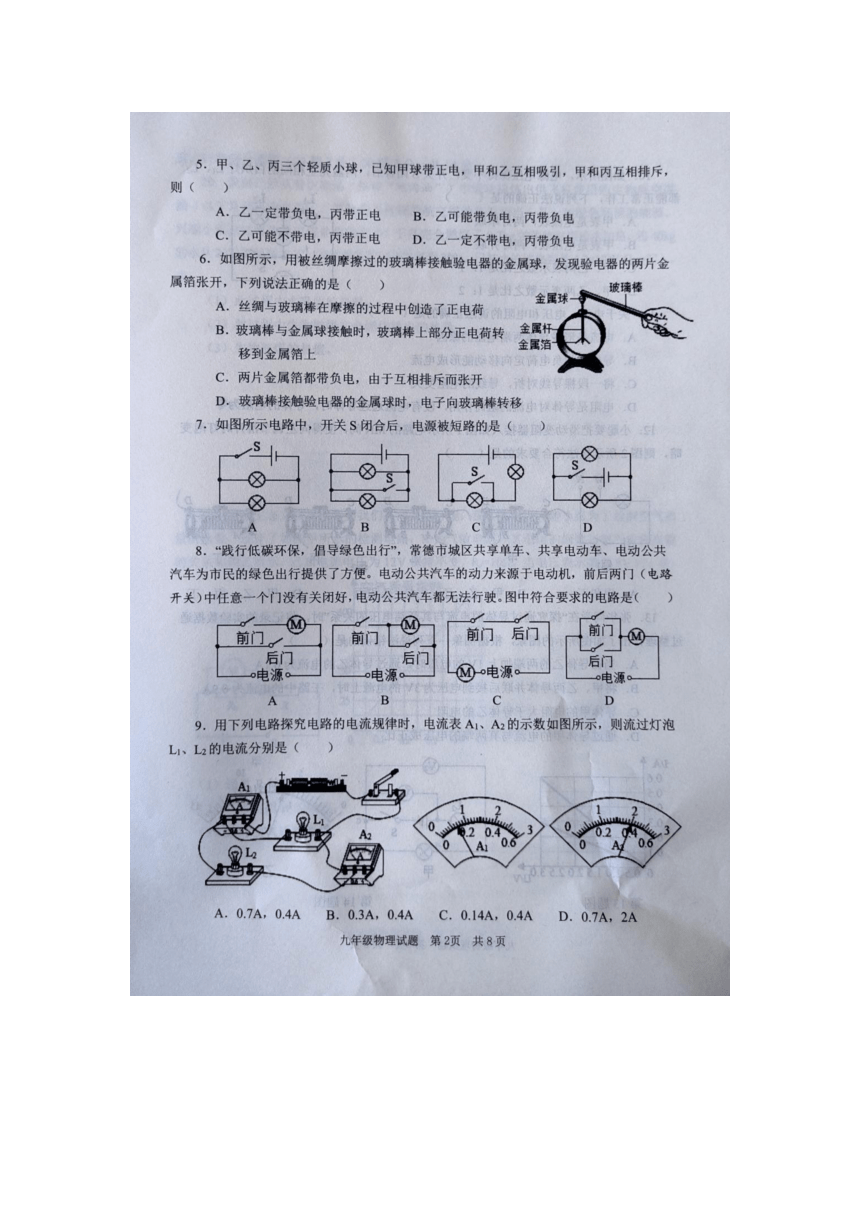

山东省枣庄市薛城区2023-2024学年九年级上学期期中物理试题（图片版含答案）

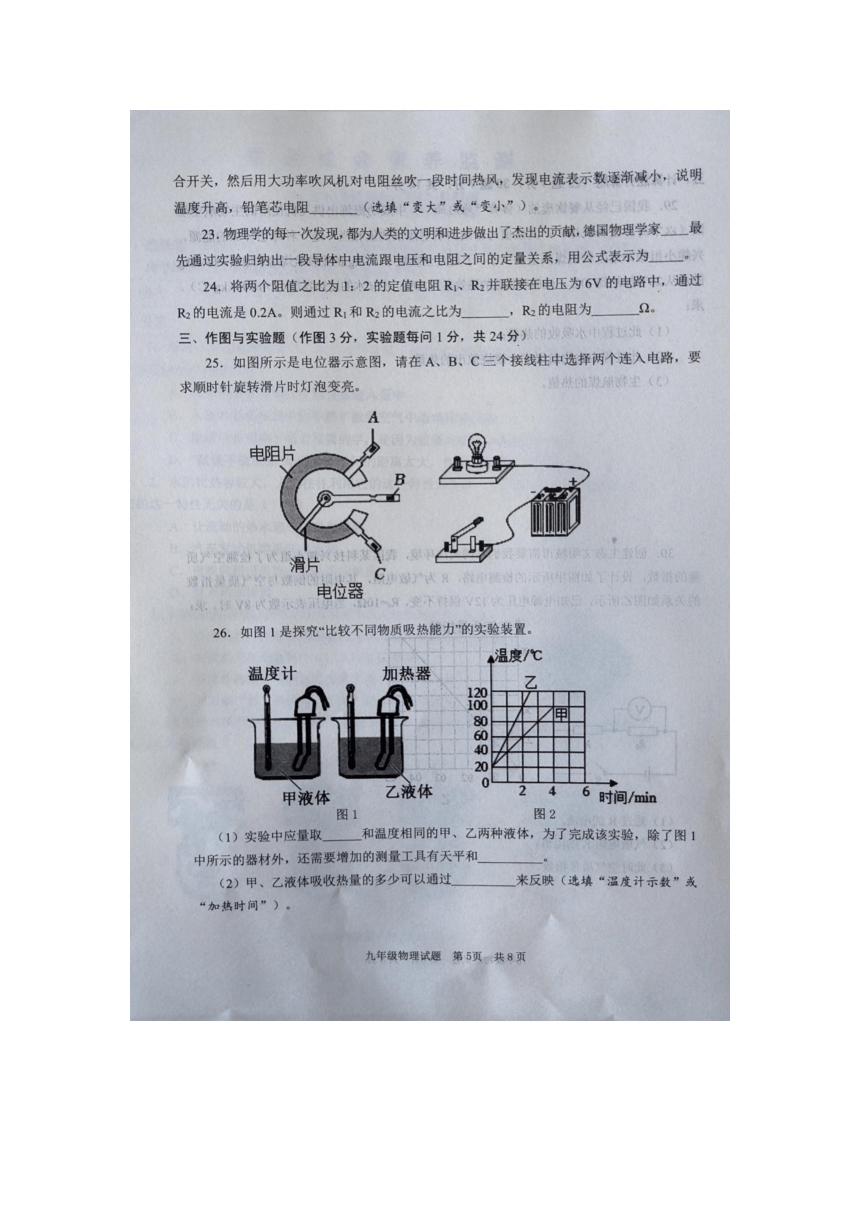

(3)为了比较甲、乙液体的吸热本领，小明提出两种比较方案：①让两者升高相同的
温度比较加热时间：②让两者加热相同时间比较升高的温度。在两种液体都不沸腾的前提
下，你认为可行的方案是
(选填“①”、“②”或“①和②”)。
,/E
(4)从图2中可以看出，0液体的温度升高得较快，中)液体的比热容较大。
(5)若甲液体的比热容为4.2×10J/(kg℃)，则乙液体的比热容为J/(kg℃)。
27.某实验小组设计了如图甲所示的电路来“探究串联电路中的电压规律”。
10
/mIN
15
15
甲
乙
来美的和东兰中丙
(1)在连接电路时发现，刚接好最后一根导线，小灯泡亮了且电压表的指针发生偏转。
由此可知在连接电路时，该小组忘了
(2)把电压表接在AB之间重新测量，电压表示数如图乙所示。为了使实验结果更精
确，接下来的正确操作是：断开开关，
(3)更换
(选填“相同”或“不同”)规格的灯泡，再做两次实验，这样做
的目的是为了_（填序号）。①寻找普遍规律②减小实验误差
(4)同组的小亮设计了如图丙所示的电路来“探究串联电路中的电压规律”，他设想当
单刀双掷开关接a时，电压表测L,两端的电压；单刀双掷开关接b时，电压表测L,两端
的电压，后来他通过实际操作发现，该电路不能完成这个探究实验，这是因为改接后会导
致电压表的
(5)另一组同学在用电压表测串联电路中灯泡L2两端的电压时，连接的实物电路如图
所示。图中有一根导线连错了，请你在连错的导线上画“×”，并用笔画线代替导线将电路
连接正确。（导线不能交叉）
9风中6#次洛(
九年级物理试题第6页共8页
(6)改正错误连接后，该组同学闭合开关，发现两灯都不亮，电压表有示数且大小接
近3V,则电路中出现的故障可能是L2发生了
(选填“短路”或“断路”)
28.小明用电源（电压恒为3V)、电阻(52、102、202各一个）、小灯泡、滑动
变阻器、电压表、电流表、开关和导线来探究电流与电压、电阻的关系
甲
乙
丙
(1)探究电流与电压的关系：
①实验前，小明设计的实验电路图如图甲、乙所示，经小组讨论，最终确定用图乙电
路进行实验，原因是该电路不仅能保持定值电阻阻值不变，还能很容易改变
②如图丙是小明实验时连接的部分电路，请你用笔画线代替导线，将电路连接完整（导
线不得交叉)。
③连接好电路，闭合开关前，滑动变阻器滑片P应移到（选填“A”或“B”)端。
④正确连接后，小明将5Ω的定值电阻接入电路，闭合开关，调节滑动变阻器滑片，
得到如下表五组数据。
实验次数
2
3
5
电压UW
1.0
1.5
2.0
2.5
3.0
电流VA
0.2
0.3
0.4
0.48
0.6
⑤小明分析表格中数据得出结论为
(2)探究电流与电阻的关系：
小明继续用图丙的电路来探究电流与电阻的关系。他先将5的定值电阻接入电路，
调节滑动变阻器的滑片，使电压表的示数为2.0V。然后用102的电阻替换掉5Q的电阻接
入电路，此时，他应移动滑片P,使
(选填“电压表”或“电流表”)的示数为
为
止，并读出另一只电表的示数。此实验中滑动变阻器的主要作用是
九年级物理试题第7页共8页
