第12章 简单机械 分层题（含答案）2023—2024学年人教物理八年级下册

2023—2024学年人教物理八年级下册第12章 简单机械 分层题附答案
人教第12章 简单机械
一、选择题。
1、如图所示,O为杠杆的支点,杠杆右端挂有重为G的物体,杠杆在力F1的作用下在水平位置平衡。如果用力F2代替力F1使杠杆仍在水平位置保持平衡,下列关系正确的是(　　)
A.F1F2 C.F22、图是自卸车的示意图,车厢部分可视为杠杆,则下列分析正确的是(　　)
A.B点是支点,液压杆施的力是动力,货物重力是阻力
B.B点是支点,物体A放在车厢前部可省力
C.C点是支点,物体A放在车厢后部可省力
D.C点是支点,物体A放在车厢前部可省力
3、如图所示的用具中，在使用时属于费力杠杆的是(　　)
4、如图所示，斜面光滑，推力分别为F1、F2，把物体从斜面底端推至斜面顶端，所做的功分别为W1、W2，那么（　　）
A、F1大于F2，W1等于W2 B、F1小于F2，W1小于W2
C、F1大于F2，W1大于W2 D、F1小于F2，W1等于W2
5、小明利用如图所示的简单机械移动物体A时．当沿不同方向分别用F1、F2、F3的力，以不同速度匀速拉动物体时，忽略绳子与滑轮的摩擦，下列说法中正确的是（　　）
A．F1=F2＜F3 B．F1＜F2＜F3 C．F1＞F2＞F3 D．F1=F2=F3
6、如图所示，物体A、B的重分别为 20 N、10 N，滑轮重和滑轮与绳子间的摩擦忽略不计，此时物体A在水平面上向右做匀速直线运动．若用力F向左拉物体A，使物体A向左做匀速直线运动，则(　　)
A. F＝20 N B. F＝10 N C. F＝5 N D. F＝30 N
7、用完全相同的滑轮组成的滑轮组匀速竖直向上提物体M，如图所示。如果自由端的拉力F＝30N，物体M的速度v＝0.1m/s，每个滑轮重10N，忽略绳重和轴摩擦。下列说法中正确的是（　　）
A．物体M受到的合力不为零 B．物体M的重力为80N
C．自由端移动的速度为0.2m/s D．天花板受到的拉力为90N
8、如图所示，用一个始终水平向右的力F，把杠杆OA从图示位置缓慢拉至水平的过程中，力F的大小将(　　)
A. 变大 B. 不变 C. 变小 D. 不能确定

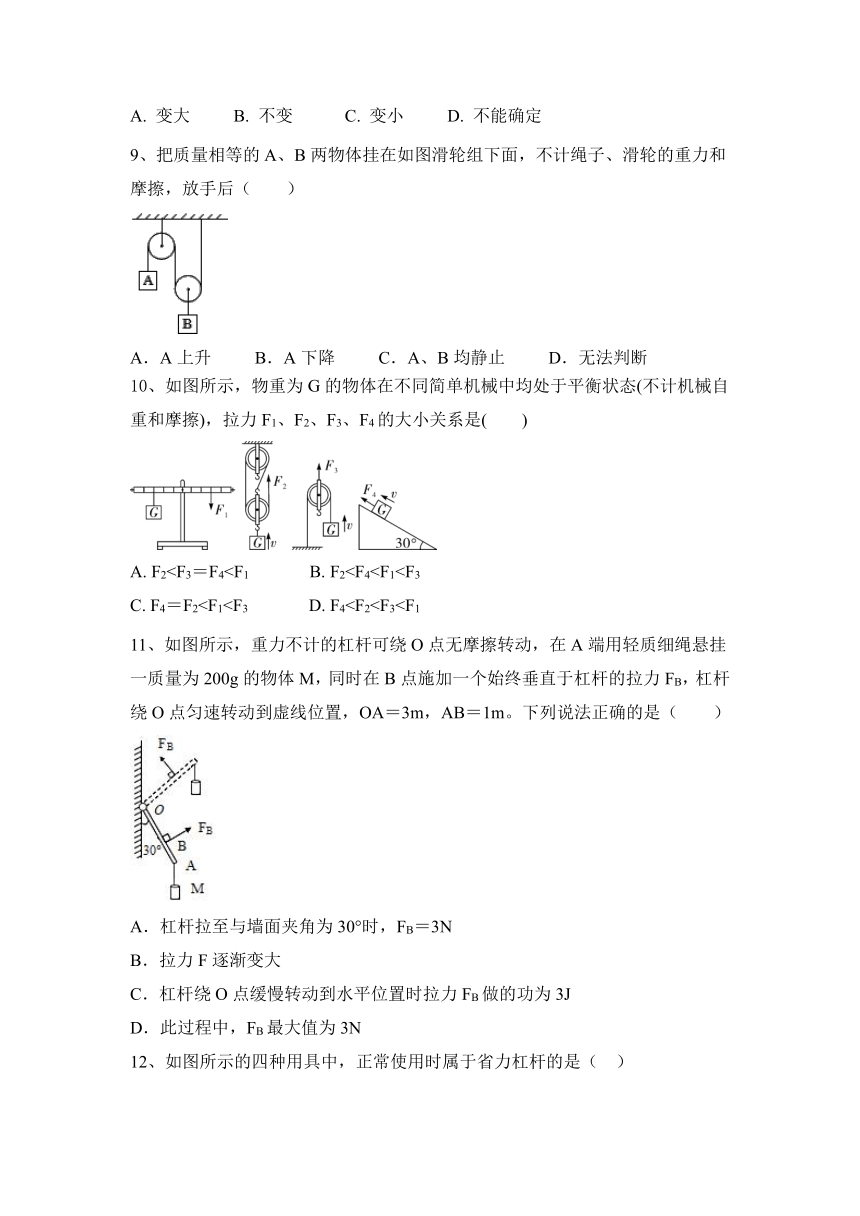

9、把质量相等的A、B两物体挂在如图滑轮组下面，不计绳子、滑轮的重力和摩擦，放手后（　　）
A．A上升 B．A下降 C．A、B均静止 D．无法判断
10、如图所示，物重为G的物体在不同简单机械中均处于平衡状态(不计机械自重和摩擦)，拉力F1、F2、F3、F4的大小关系是(　　)
A. F2C. F4＝F211、如图所示，重力不计的杠杆可绕O点无摩擦转动，在A端用轻质细绳悬挂一质量为200g的物体M，同时在B点施加一个始终垂直于杠杆的拉力FB，杠杆绕O点匀速转动到虚线位置，OA＝3m，AB＝1m。下列说法正确的是（　　）
A．杠杆拉至与墙面夹角为30°时，FB＝3N
B．拉力F逐渐变大
C．杠杆绕O点缓慢转动到水平位置时拉力FB做的功为3J
D．此过程中，FB最大值为3N
12、如图所示的四种用具中，正常使用时属于省力杠杆的是（ ）
A．天平 B．裁纸刀
C．筷子 D．钓鱼竿
13、用四只完全相同的滑轮和两根相同的绳子组成如图所示的甲、乙两个滑轮组，不计绳重及绳子与滑轮间的摩擦，匀速提升2个相同的物体，则（　　）
A．甲较省力且机械效率较高
B．乙较省力且机械效率较高
C．两个滑轮组省力程度不同，机械效率相同
D．两个滑轮组省力程度相同，机械效率不同
14、A、B两种实心物体的质量与体积的关系如图甲所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则在图乙的虚线框内悬挂B物体的个数是(不计摩擦和滑轮的自重)(　　)
A. 1个　 　B. 2个　 　C. 3个　 　D. 4个
15、“给我一个支点，我就能撬动整个地球”，下列生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是（　　）
A． 食品夹 B． 托盘天平
C． 钓鱼竿 D． 修树剪
16、如图所示的生活用具中，使用时属于省力杠杆的是（ ）
A．钢丝钳剪铁钉 B．食品夹子夹食品
C．钓鱼竿钓鱼 D．筷子夹菜
二、填空题。
17、如图所示是列车上常用的手推车,车内货物均匀摆放.车前行时,需经过障碍物.当车的前轮遇到障碍物A时,售货员向下按扶把,这时手推车可以视为杠杆,若手推车和货物总重200 N,动力臂和阻力臂之比为2∶3,则服务员作用在扶把上的动力为　　　　N。当后轮遇到障碍物A时,售货员竖直向上提扶把,这时支点是
　　　　(填“A”“B”或“C”)点,这种情况下,手推车可以视为　　　　杠杆(填“省力”或“费力”)。

18、如图所示，用力将重为120N物体匀速提升0.2m不计动滑轮重、绳重和摩擦，则拉力F=　 　 N，绳子自由端移动的距离s=　 　 m，若拉力为70N，则动滑轮重为　 　 N。（不计绳重和摩擦）
19、用一个动滑轮将重为8N的物体匀速提高1m，所用竖直向上的拉力为5N，则动滑轮的机械效率为__________；用此动滑轮将重为18N的物体也提高1m时，所做的总功是__________J.
20、如图，用一个动滑轮把重500 N的物体匀速提起2m时，不计摩擦和动滑轮重，人对绳子的拉力为_____N，绳子自由端移动 ______m，动滑轮的挂钩受到的拉力为 _______N。
21、小猴和小白兔同时发现了一个实心胡萝卜,它们都想多分点。小猴提出分配方案:将胡萝卜放在三角形石块的尖端,调节胡萝卜位置,使胡萝卜静止时保持水平,然后沿支点处竖直切开,各拿一份,如图甲所示。小白兔说:“我要长的那一头!”,小猴却暗自高兴。

请问：
(1)从质量角度来看,小猴有没有吃亏 答:　 。
(2)从图乙可看出,造成上述现象的原因是:A端重力的力臂　　　(填“大于”“小于”或“等于”)B端重力的力臂,根据杠杆平衡的条件可得出:A端的质量　　　(填“大于”“小于”或“等于”)B端的质量。
三、作图题。
22、图中杠杆静止，请画出作用在点的最小动力的示意图及其力臂；
23、人站在地面上用图所示滑轮组提起重物，画出绳子的绕法。
四、实验题。
24、下面是小聪利用刻度均匀的匀质杠杆进行探究“杠杆平衡条件”的实验。
（1）实验前为方便测量力臂，应将杠杆调节到_____位置平衡，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向_____（选“左”或“右”）端调节。
（2）调节平衡后，在杠杆B点处挂6个钩码，如图甲所示，则在A点处应挂_____个同样的钩码，杠杆仍然在水平位置平衡。
（3）图乙是小聪利用弹簧测力计做的某次实验情景，已知杠杆每格长5cm，钩码每个重0.5N，请将弹簧测力计的示数填入下表。
实验序号 动力F1/N 动力臂l1/m 阻力F2/N 阻力臂l2/m
1 _____ 0.15 3.0 0.10
上述实验数据不符合杠杆平衡条件，出现问题的原因是_____ 。
25、如图所示是小涛同学“研究定滑轮和动滑轮特点”的实验装置，他按图示提起钩码时注意保持测力计匀速移动，分别测得一组数据如下表所示：
钩码重G/N 钩码升高高度h/m 测力计示数F/N 测力计移动距离S/m
甲 0.98 0.2 0.98 0.2
乙 0.98 0.2 1.02 0.2
丙 0.98 0.2 0.55 0.4
请你分析：
（1）比较测力计示数的大小，可知：使用动滑轮的好处是　 　；
（2）比较测力计拉力的方向，可知：使用定滑轮的好处是　 ；
（3）把钩码升高相同的高度，比较乙和丙实验测力计移动的距离，可知：使用动滑轮　 　；
（4）在提升重物的过程中，如果要同时兼顾定滑轮和动滑轮的特点，则应选择　 　。
五、计算题。
26、装卸工人用如图所示的滑轮匀速提升重为1 000 N的货物,所用的拉力F为550 N,在50 s内物体被拉升1 m,在此过程中求:(不计摩擦)

(1)拉力F所做的功。
(2)拉力F功率。
(3)滑轮的重力。
27、2020年10月底蛟龙5号挑战最大潜水深度10909米，取得圆满成功，标志着我国成为第三个掌握载人深潜技术的国家，意味着蛟龙5号将可在世界海洋面积99.8%的海域使用。蛟龙5号执行任务结束后返回海面，需将其转移上岸，现设计如图所示的装置，模拟蛟龙5号上岸的情景。已知用滑轮组匀速提起水中的潜水器模型，当潜水器模型浸没在水中时，拉力F1为12N，滑轮组的机械效率为75%；当潜水器模型离开水面后，拉力F2为15N。整个装置的摩擦和绳重不计，g取10N/kg。求：
（1）动滑轮的质量m1；
（2）潜水器模型浸没在水中时排开水的体积V排；
（3）潜水器模型的平均密度ρ。

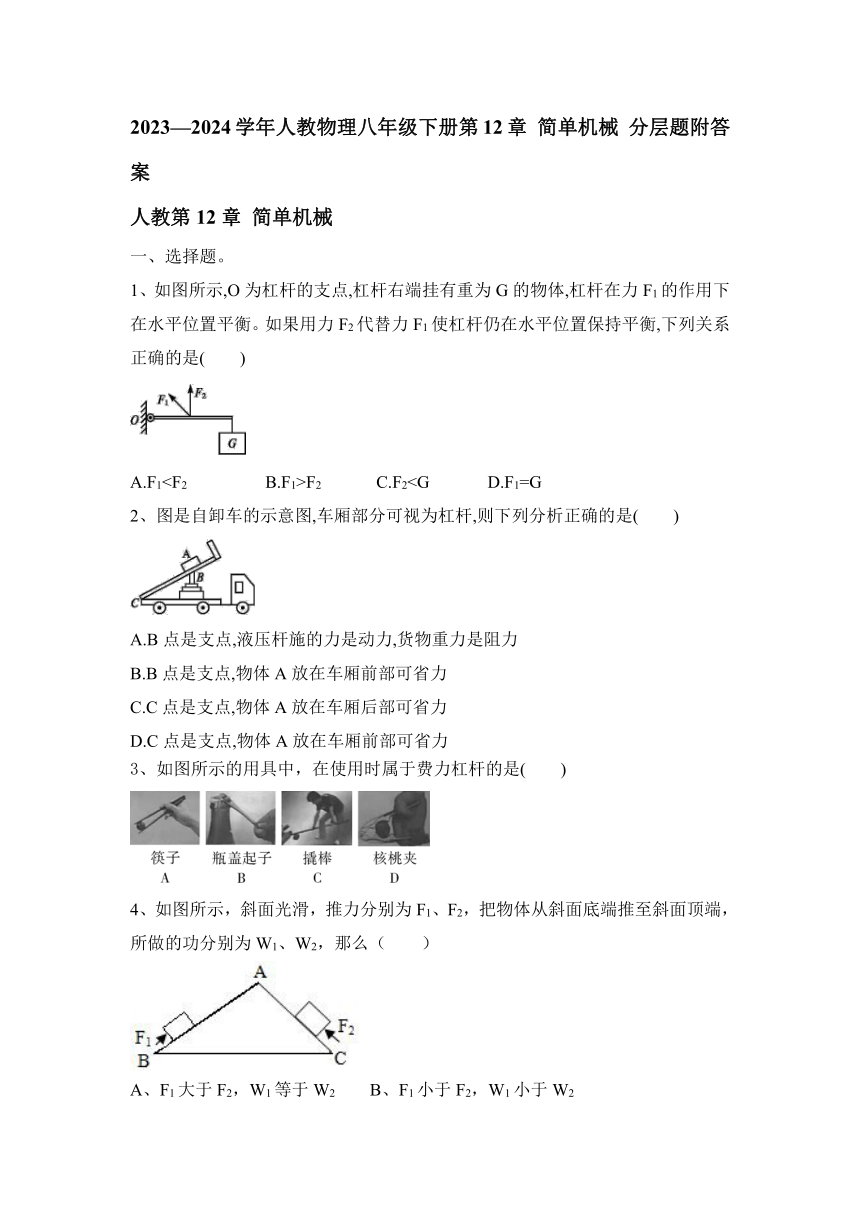

2023—2024学年人教物理八年级下册第12章 简单机械 分层题附答案
人教第12章 简单机械
一、选择题。
1、如图所示,O为杠杆的支点,杠杆右端挂有重为G的物体,杠杆在力F1的作用下在水平位置平衡。如果用力F2代替力F1使杠杆仍在水平位置保持平衡,下列关系正确的是(　　)
A.F1F2 C.F2【答案】B　
2、图是自卸车的示意图,车厢部分可视为杠杆,则下列分析正确的是(　　)
A.B点是支点,液压杆施的力是动力,货物重力是阻力
B.B点是支点,物体A放在车厢前部可省力
C.C点是支点,物体A放在车厢后部可省力
D.C点是支点,物体A放在车厢前部可省力
【答案】C　
3、如图所示的用具中，在使用时属于费力杠杆的是(　　)
【答案】 A　
4、如图所示，斜面光滑，推力分别为F1、F2，把物体从斜面底端推至斜面顶端，所做的功分别为W1、W2，那么（　　）
A、F1大于F2，W1等于W2 B、F1小于F2，W1小于W2
C、F1大于F2，W1大于W2 D、F1小于F2，W1等于W2
【答案】D
5、小明利用如图所示的简单机械移动物体A时．当沿不同方向分别用F1、F2、F3的力，以不同速度匀速拉动物体时，忽略绳子与滑轮的摩擦，下列说法中正确的是（　　）
A．F1=F2＜F3 B．F1＜F2＜F3 C．F1＞F2＞F3 D．F1=F2=F3
【答案】D
6、如图所示，物体A、B的重分别为 20 N、10 N，滑轮重和滑轮与绳子间的摩擦忽略不计，此时物体A在水平面上向右做匀速直线运动．若用力F向左拉物体A，使物体A向左做匀速直线运动，则(　　)
A. F＝20 N B. F＝10 N C. F＝5 N D. F＝30 N
【答案】B　
7、用完全相同的滑轮组成的滑轮组匀速竖直向上提物体M，如图所示。如果自由端的拉力F＝30N，物体M的速度v＝0.1m/s，每个滑轮重10N，忽略绳重和轴摩擦。下列说法中正确的是（　　）
A．物体M受到的合力不为零 B．物体M的重力为80N
C．自由端移动的速度为0.2m/s D．天花板受到的拉力为90N
【答案】C
8、如图所示，用一个始终水平向右的力F，把杠杆OA从图示位置缓慢拉至水平的过程中，力F的大小将(　　)
A. 变大 B. 不变 C. 变小 D. 不能确定
【答案】A　
9、把质量相等的A、B两物体挂在如图滑轮组下面，不计绳子、滑轮的重力和摩擦，放手后（　　）
A．A上升 B．A下降 C．A、B均静止 D．无法判断
【答案】B
10、如图所示，物重为G的物体在不同简单机械中均处于平衡状态(不计机械自重和摩擦)，拉力F1、F2、F3、F4的大小关系是(　　)
A. F2C. F4＝F2【答案】B 　
11、如图所示，重力不计的杠杆可绕O点无摩擦转动，在A端用轻质细绳悬挂一质量为200g的物体M，同时在B点施加一个始终垂直于杠杆的拉力FB，杠杆绕O点匀速转动到虚线位置，OA＝3m，AB＝1m。下列说法正确的是（　　）
A．杠杆拉至与墙面夹角为30°时，FB＝3N
B．拉力F逐渐变大
C．杠杆绕O点缓慢转动到水平位置时拉力FB做的功为3J
D．此过程中，FB最大值为3N
【答案】D
12、如图所示的四种用具中，正常使用时属于省力杠杆的是（ ）
A．天平 B．裁纸刀
C．筷子 D．钓鱼竿
【答案】B
13、用四只完全相同的滑轮和两根相同的绳子组成如图所示的甲、乙两个滑轮组，不计绳重及绳子与滑轮间的摩擦，匀速提升2个相同的物体，则（　　）
A．甲较省力且机械效率较高
B．乙较省力且机械效率较高
C．两个滑轮组省力程度不同，机械效率相同
D．两个滑轮组省力程度相同，机械效率不同
【答案】C
14、A、B两种实心物体的质量与体积的关系如图甲所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则在图乙的虚线框内悬挂B物体的个数是(不计摩擦和滑轮的自重)(　　)
A. 1个　 　B. 2个　 　C. 3个　 　D. 4个
【答案】B　
15、“给我一个支点，我就能撬动整个地球”，下列生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是（　　）
A． 食品夹 B． 托盘天平
C． 钓鱼竿 D． 修树剪
【答案】D
16、如图所示的生活用具中，使用时属于省力杠杆的是（ ）
A．钢丝钳剪铁钉 B．食品夹子夹食品
C．钓鱼竿钓鱼 D．筷子夹菜
【答案】A
二、填空题。
17、如图所示是列车上常用的手推车,车内货物均匀摆放.车前行时,需经过障碍物.当车的前轮遇到障碍物A时,售货员向下按扶把,这时手推车可以视为杠杆,若手推车和货物总重200 N,动力臂和阻力臂之比为2∶3,则服务员作用在扶把上的动力为　　　　N。当后轮遇到障碍物A时,售货员竖直向上提扶把,这时支点是
　　　　(填“A”“B”或“C”)点,这种情况下,手推车可以视为　　　　杠杆(填“省力”或“费力”)。

【答案】300　B　省力
18、如图所示，用力将重为120N物体匀速提升0.2m不计动滑轮重、绳重和摩擦，则拉力F=　 　 N，绳子自由端移动的距离s=　 　 m，若拉力为70N，则动滑轮重为　 　 N。（不计绳重和摩擦）
【答案】60；0.4；20
19、用一个动滑轮将重为8N的物体匀速提高1m，所用竖直向上的拉力为5N，则动滑轮的机械效率为__________；用此动滑轮将重为18N的物体也提高1m时，所做的总功是__________J.
【答案】80% 20
20、如图，用一个动滑轮把重500 N的物体匀速提起2m时，不计摩擦和动滑轮重，人对绳子的拉力为_____N，绳子自由端移动 ______m，动滑轮的挂钩受到的拉力为 _______N。
【答案】250 4 500
21、小猴和小白兔同时发现了一个实心胡萝卜,它们都想多分点。小猴提出分配方案:将胡萝卜放在三角形石块的尖端,调节胡萝卜位置,使胡萝卜静止时保持水平,然后沿支点处竖直切开,各拿一份,如图甲所示。小白兔说:“我要长的那一头!”,小猴却暗自高兴。

请问：
(1)从质量角度来看,小猴有没有吃亏 答:　 。
(2)从图乙可看出,造成上述现象的原因是:A端重力的力臂　　　(填“大于”“小于”或“等于”)B端重力的力臂,根据杠杆平衡的条件可得出:A端的质量　　　(填“大于”“小于”或“等于”)B端的质量。
【答案】(1) 没有 (2) 小于　大于
三、作图题。
22、图中杠杆静止，请画出作用在点的最小动力的示意图及其力臂；
【答案】如图所示：

23、人站在地面上用图所示滑轮组提起重物，画出绳子的绕法。
【答案】如图所示：
四、实验题。
24、下面是小聪利用刻度均匀的匀质杠杆进行探究“杠杆平衡条件”的实验。
（1）实验前为方便测量力臂，应将杠杆调节到_____位置平衡，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向_____（选“左”或“右”）端调节。
（2）调节平衡后，在杠杆B点处挂6个钩码，如图甲所示，则在A点处应挂_____个同样的钩码，杠杆仍然在水平位置平衡。
（3）图乙是小聪利用弹簧测力计做的某次实验情景，已知杠杆每格长5cm，钩码每个重0.5N，请将弹簧测力计的示数填入下表。
实验序号 动力F1/N 动力臂l1/m 阻力F2/N 阻力臂l2/m
1 _____ 0.15 3.0 0.10
上述实验数据不符合杠杆平衡条件，出现问题的原因是_____ 。
【答案】水平 右 4 3.8 弹簧测力计没有竖直向下拉
25、如图所示是小涛同学“研究定滑轮和动滑轮特点”的实验装置，他按图示提起钩码时注意保持测力计匀速移动，分别测得一组数据如下表所示：
钩码重G/N 钩码升高高度h/m 测力计示数F/N 测力计移动距离S/m
甲 0.98 0.2 0.98 0.2
乙 0.98 0.2 1.02 0.2
丙 0.98 0.2 0.55 0.4
请你分析：
（1）比较测力计示数的大小，可知：使用动滑轮的好处是　 　；
（2）比较测力计拉力的方向，可知：使用定滑轮的好处是　 ；
（3）把钩码升高相同的高度，比较乙和丙实验测力计移动的距离，可知：使用动滑轮　 　；
（4）在提升重物的过程中，如果要同时兼顾定滑轮和动滑轮的特点，则应选择　 　。
【答案】（1）能省力 （2）可以改变力的方向
（3）费距离 （4）滑轮组
五、计算题。
26、装卸工人用如图所示的滑轮匀速提升重为1 000 N的货物,所用的拉力F为550 N,在50 s内物体被拉升1 m,在此过程中求:(不计摩擦)

(1)拉力F所做的功。
(2)拉力F功率。
(3)滑轮的重力。
【答案及解析】（1）自由端移动的距离s=2h=2×1 m=2 m。
拉力所做的功W=Fs=550 N×2 m=1 100 J。
(2) 拉力的功率P=W/t=1100J/50s=22 W。
(3) 动滑轮的重力G动=2F-G=2×550 N-1 000 N=100 N。
27、2020年10月底蛟龙5号挑战最大潜水深度10909米，取得圆满成功，标志着我国成为第三个掌握载人深潜技术的国家，意味着蛟龙5号将可在世界海洋面积99.8%的海域使用。蛟龙5号执行任务结束后返回海面，需将其转移上岸，现设计如图所示的装置，模拟蛟龙5号上岸的情景。已知用滑轮组匀速提起水中的潜水器模型，当潜水器模型浸没在水中时，拉力F1为12N，滑轮组的机械效率为75%；当潜水器模型离开水面后，拉力F2为15N。整个装置的摩擦和绳重不计，g取10N/kg。求：
（1）动滑轮的质量m1；
（2）潜水器模型浸没在水中时排开水的体积V排；
（3）潜水器模型的平均密度ρ。
【答案】0.6kg；；。
