第九章 压强复习（第一课时）

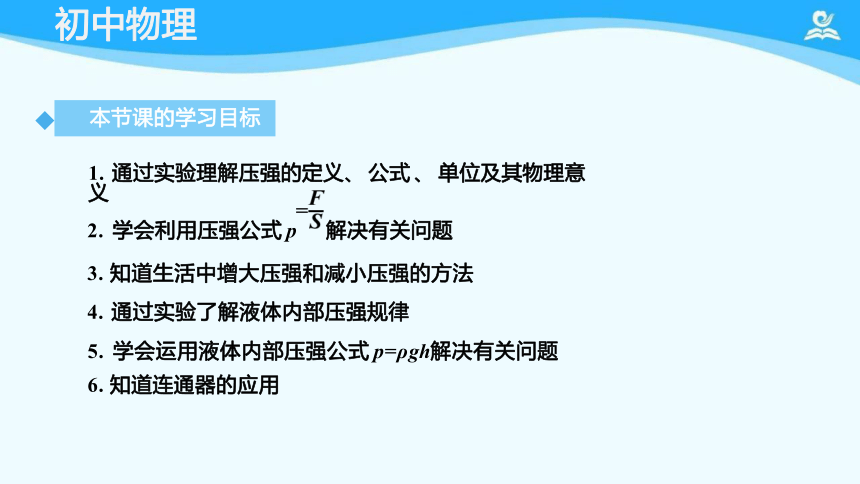

1. 通过实验理解压强的定义、 公式 、 单位及其物理意义
2. 学会利用压强公式 p 解决有关问题
3. 知道生活中增大压强和减小压强的方法
4. 通过实验了解液体内部压强规律
5. 学会运用液体内部压强公式 p=ρgh解决有关问题
6. 知道连通器的应用
◆本节课的学习目标
初中物理

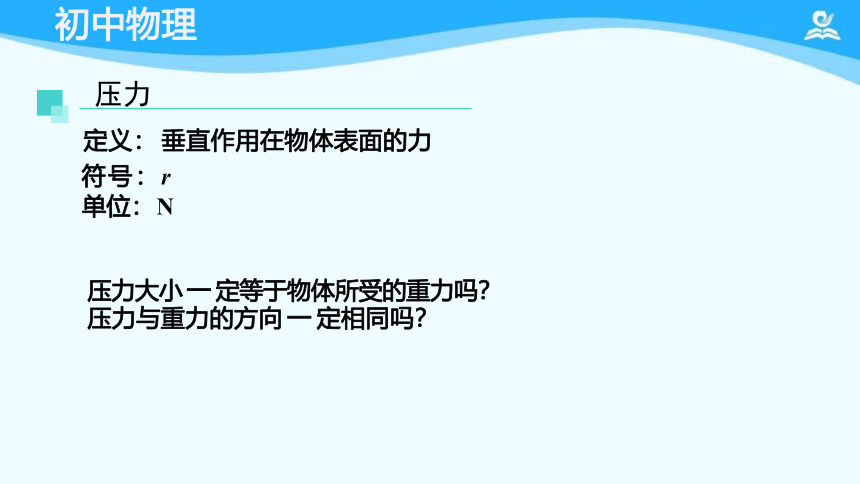

压力
定义： 垂直作用在物体表面的力
符号：r
单位： N
压力大小 一 定等于物体所受的重力吗？ 压力与重力的方向 一 定相同吗？
初中物理
初中物理

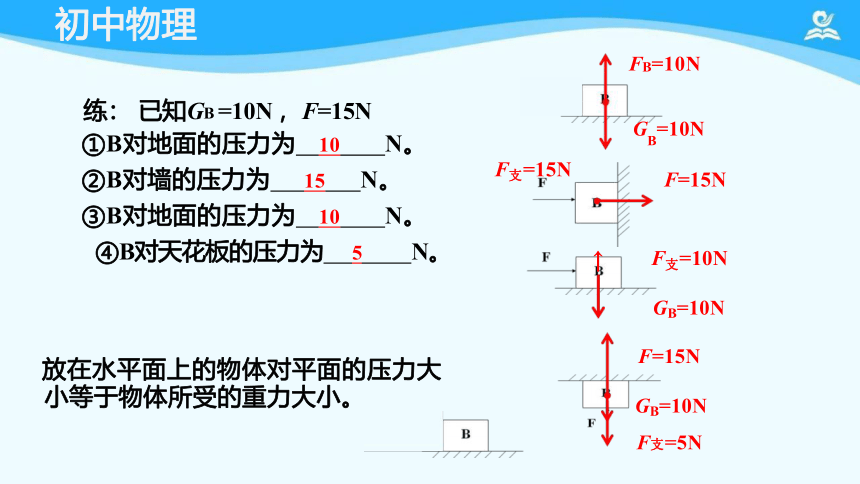

练： 已知GB =10N ，F=15N
①B对地面的压力为 10 N。
②B对墙的压力为 15 N。
③B对地面的压力为 10 N。
④B对天花板的压力为 5 N。
F支=15N F=15N
↑ F支=10N GB=10N
放在水平面上的物体对平面的压力大 小等于物体所受的重力大小。
F=15N GB=10N
FB=10N
GB=10N
F支=5N
压力的作用效果与压力大小有关
压力的作用效果与受力面积有关

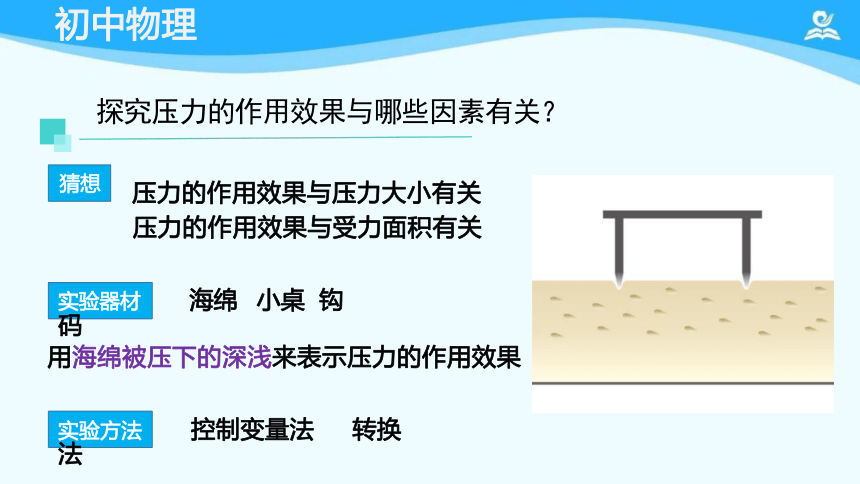

探究压力的作用效果与哪些因素有关？
用海绵被压下的深浅来表示压力的作用效果
实验方法 控制变量法 转换法
实验器材 海绵 小桌 钩码
初中物理
猜想

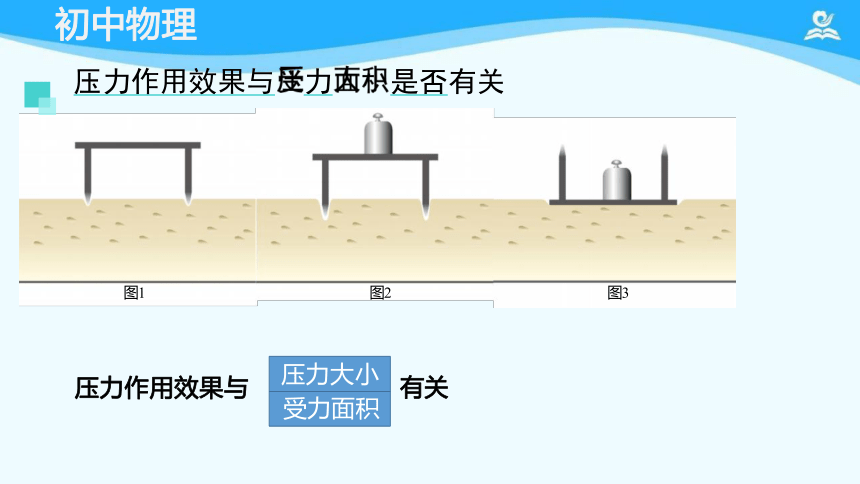

图1 图2 图3
压力作用效果与 力 是否有关
压力大小
受力面积
初中物理
压力作用效果与
有关

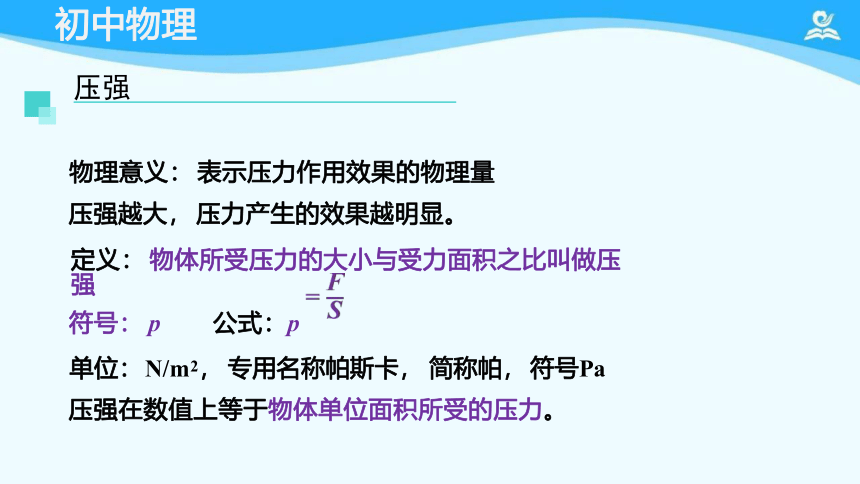

物理意义： 表示压力作用效果的物理量
压强越大， 压力产生的效果越明显。
定义： 物体所受压力的大小与受力面积之比叫做压强
符号： p 公式：p
单位： N/m2， 专用名称帕斯卡， 简称帕， 符号Pa
压强在数值上等于物体单位面积所受的压力。
压强
初中物理
初中物理

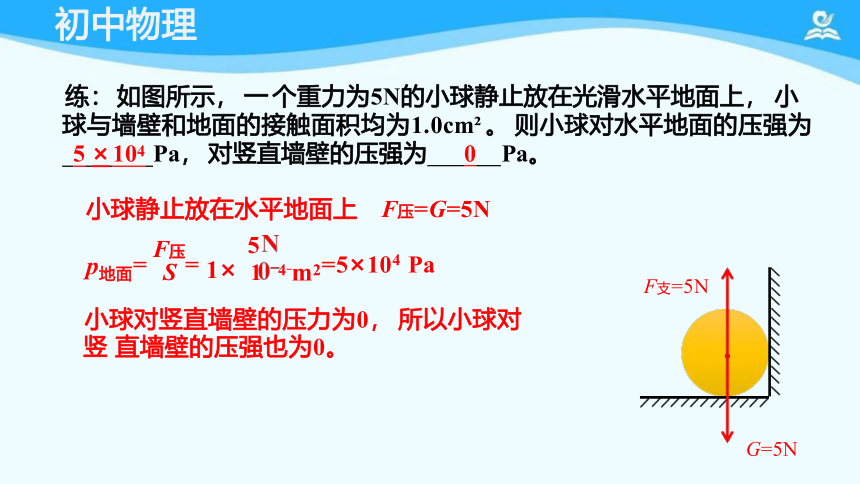

练： 如图所示， 一 个重力为5N的小球静止放在光滑水平地面上， 小 球与墙壁和地面的接触面积均为1.0cm 。 则小球对水平地面的压强为 5 × 104 Pa， 对竖直墙壁的压强为 0 Pa。
小球静止放在水平地面上 F压=G=5N
p地面= = 1× 4 m2=5×104 Pa
小球对竖直墙壁的压力为0， 所以小球对竖 直墙壁的压强也为0。
1
5
S
F压
F支=5N
G=5N
初中物理

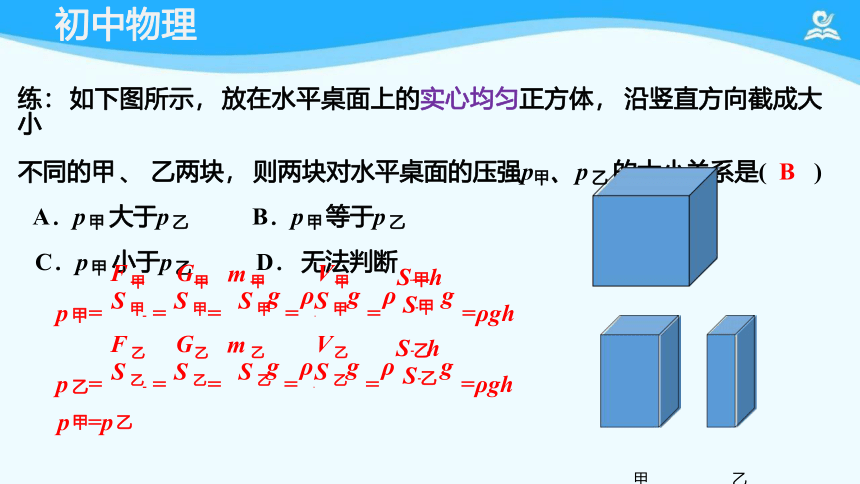

练： 如下图所示， 放在水平桌面上的实心均匀正方体， 沿竖直方向截成大小
不同的甲 、 乙两块， 则两块对水平桌面的压强p甲、p 乙 的大小关系是( B )
A．p 甲 大于p 乙 B．p 甲 等于p 乙
C．p 甲 小于p 乙 D． 无法判断
p 甲= = = g = ρ g = ρ g =ρgh
p 乙= = = g = ρ g = ρ g =ρgh
甲 乙
S 乙
S 乙h
乙
乙
S
V
乙
乙
S
m
乙
乙
S
G
乙
乙
S
F
S 甲
S 甲h
甲
甲
S
V
甲
甲
S
m
甲
甲
S
G
甲
甲
S
F
p 甲=p 乙
怎样增大或减小压强
根据公式：p 增大压强可以增大压力或者减小受力面积
初中物理
怎样增大或减小压强
根据公式：p 减小压强可以减小压力或者增大受力面积
初中物理
空金属壳蒙上橡皮膜
用U形管两侧液面的高度差大小来反应了薄膜所受压强大小
初中物理
液体压强
探究液体内部压强的大小特点
（1 ） 保持探头在水中的深度不变， 改变探头方向
在液体内部的同 一 深度， 向各个方向的压强都相等
（2 ） 增加探头在水中的深度
深度越深， 压强越大
（3 ） 保证深度相同， 换用不同密度的液体
密度越大， 压强越大
初中物理
液体压强
初中物理
练： 在探究“ 影响液体内部压强的因素” 的实验中, 请你完成下列问题:
(1)压强计是通过U形管 两侧液面的高度差 来表示橡皮膜所受压强大小的。
(2)使用压强计前,发现U形管内液面已有高度差, 这可以通过 B 的方法进行调节。 A.从U形管内向外倒出适量液体
B.拆除软管重新安装
C. 向U形管内添加适量液体
(3)小阳实验时的情形如图所示, 四幅图中烧杯内的液面相平。
①比较图甲和图 乙 ， 可以初步得出结论:液体内部压强与深度有关。
②比较图乙和图丙， 保持金属盒在水中的深度不变， 改变它的方向， 可以
初步得出结论: 同种液体 、 同 一 深度， 液体向各个方向的压强相等 。
③比较图乙和图丁, 能初步得出液体内部压强与液体密度有关的结论吗 不能 , 理由是 没有控制探头在液体内的深度不变 。
液柱对平面的压力F等于液柱所受的重力G
F=G=mg=ρVg=ρShg
p= = =ρgh
液面下深度为h处液体的压强为p=ρgh
B hc
h是液体中某点距液面的垂直高度
A a hb
液体压强公式
初中物理
C
h
液柱倾斜， 液体对底部的压强如何变化？
h变小，p变小
质量相同的不同液体， 对底部压强大小关系？
Va＜Vb
ρa＞ρb
pa＞pb
液体压强公式
初中物理
初中物理
练： 如图所示， 盛有水的薄壁杯子静止在水平桌面上 。 杯子所受 重力为1 N， 高为9 cm， 底面积为30 cm2； 杯内水所受重力为2 N ， 水深6 cm， 水的密度为1.0×103 kg/m3，g取10 N/kg 。 求：（ 1 ） 水 杯对桌面的压强p桌；（ 2 ） 水对杯底的压力F水。
已知： G杯=1N G水=2N S=30cm2 h=6cm ρ水=1×103 kg/m3 求：p桌 F水 解：（ 1 ）F压=G杯+G水=1N+2N=3N
p桌= =30× 4 m2=103 Pa
（2）p水=ρ 水gh=1×103 kg/m3 ×10N/kg×0.06m=600Pa
F水= p水S = 600Pa×30×10 m =1.8 N □
2
-4
1
3
S
F压
上端开口 、 下端连通的容器叫做连通器
连通器里装相同液体， 在液体不流动时，
连通器各部分中的液面高度总是相同的。
初中物理
连通器
压强的定义、 符号 、 单位及其物理意义
液体内部压强规律
利用公式 p=ρgh解决有关问题
增大 、 减小压强的方法
液体内部存在压强
压力与重力的区别
连通器的应用
初中物理
压强
液体压强
固体压强
课堂小结
请同学们完成课后作业的对应内容
初中物理
课 后 作 业
