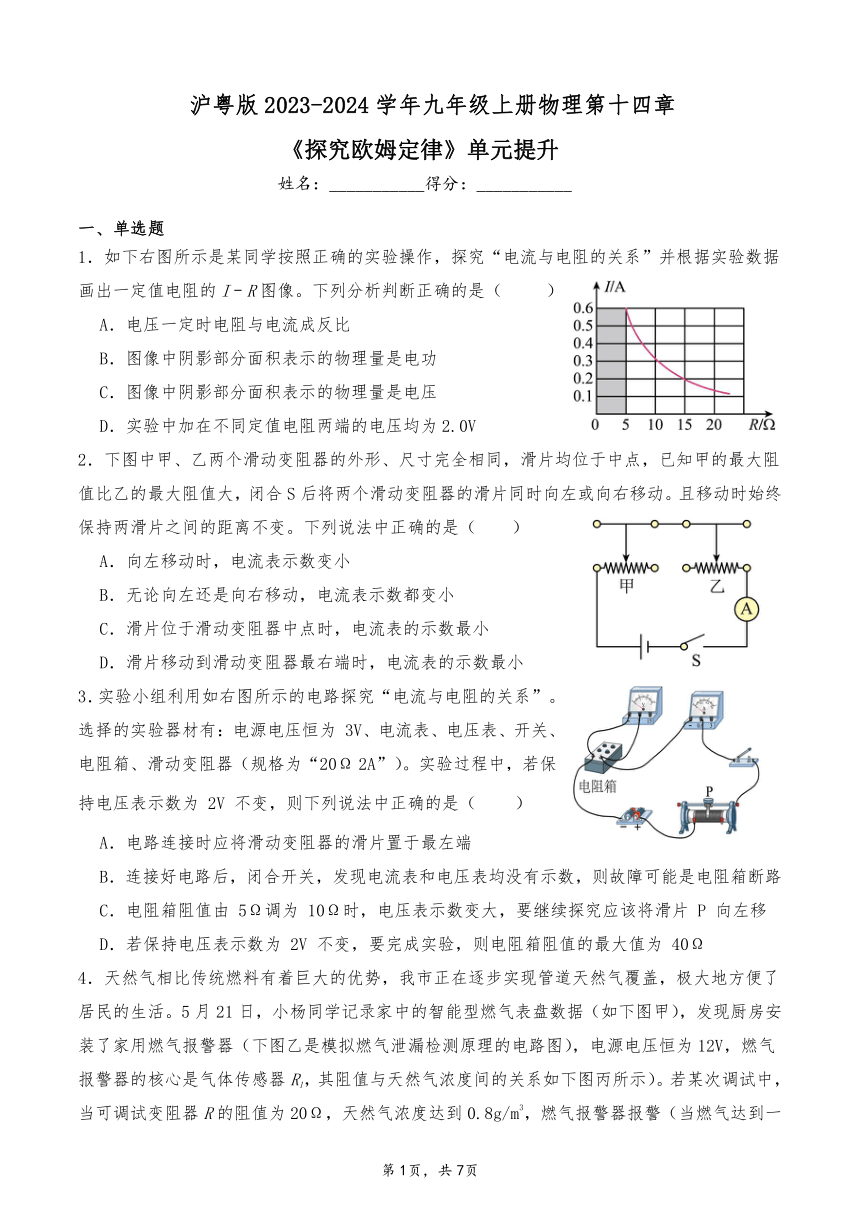

沪粤版2023-2024学年九年级上册物理第十四章《探究欧姆定律》单元提升（含答案）

沪粤版2023-2024学年九年级上册物理第十四章
《探究欧姆定律》单元提升
姓名：___________得分：___________
一、单选题
1．如下右图所示是某同学按照正确的实验操作，探究“电流与电阻的关系”并根据实验数据画出一定值电阻的I﹣R图像。下列分析判断正确的是（ 　　）
A．电压一定时电阻与电流成反比
B．图像中阴影部分面积表示的物理量是电功
C．图像中阴影部分面积表示的物理量是电压
D．实验中加在不同定值电阻两端的电压均为2.0V
2．下图中甲、乙两个滑动变阻器的外形、尺寸完全相同，滑片均位于中点，已知甲的最大阻值比乙的最大阻值大，闭合S后将两个滑动变阻器的滑片同时向左或向右移动。且移动时始终保持两滑片之间的距离不变。下列说法中正确的是（　　）
A．向左移动时，电流表示数变小
B．无论向左还是向右移动，电流表示数都变小
C．滑片位于滑动变阻器中点时，电流表的示数最小
D．滑片移动到滑动变阻器最右端时，电流表的示数最小
3．实验小组利用如右图所示的电路探究“电流与电阻的关系”。选择的实验器材有：电源电压恒为 3V、电流表、电压表、开关、电阻箱、滑动变阻器（规格为“20Ω 2A”）。实验过程中，若保持电压表示数为 2V 不变，则下列说法中正确的是（ ）
A．电路连接时应将滑动变阻器的滑片置于最左端
B．连接好电路后，闭合开关，发现电流表和电压表均没有示数，则故障可能是电阻箱断路
C．电阻箱阻值由 5Ω调为 10Ω时，电压表示数变大，要继续探究应该将滑片 P 向左移
D．若保持电压表示数为 2V 不变，要完成实验，则电阻箱阻值的最大值为 40Ω

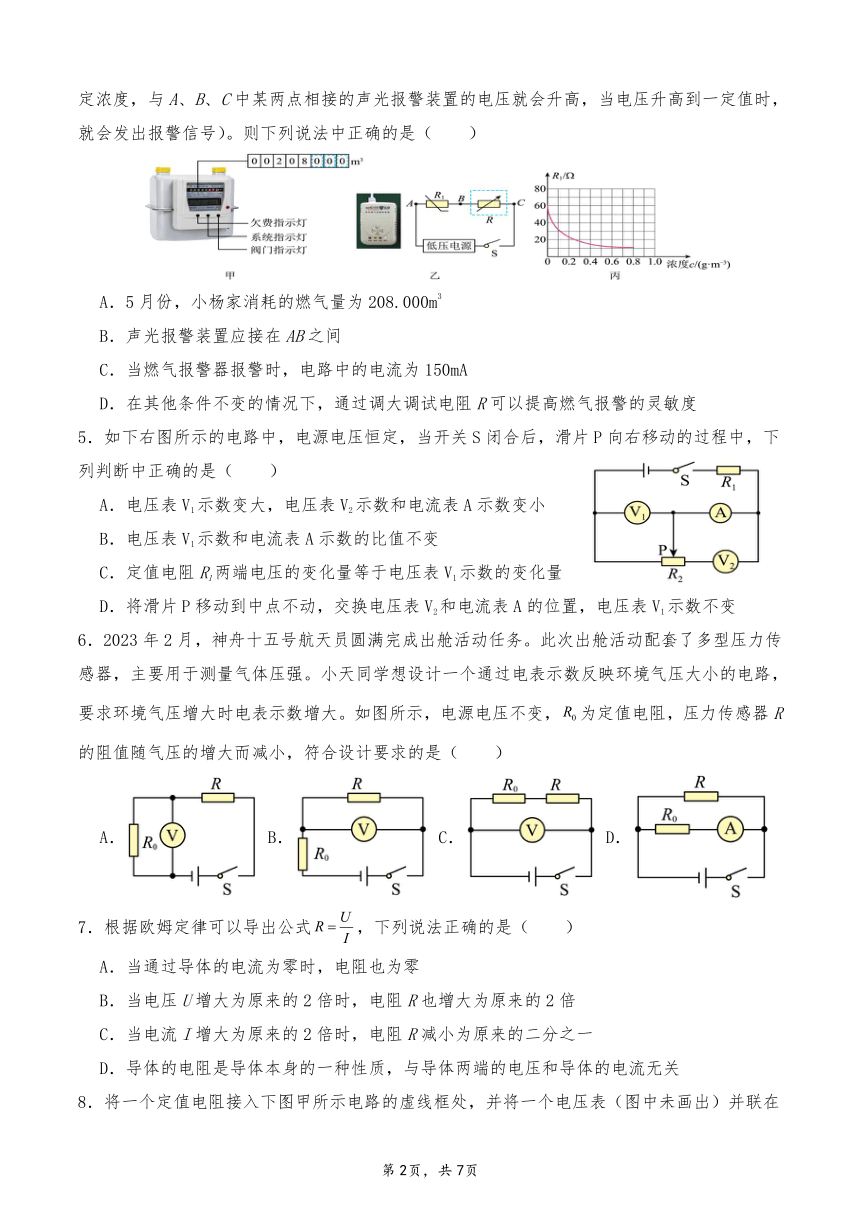

4．天然气相比传统燃料有着巨大的优势，我市正在逐步实现管道天然气覆盖，极大地方便了居民的生活。5月21日，小杨同学记录家中的智能型燃气表盘数据（如下图甲），发现厨房安装了家用燃气报警器（下图乙是模拟燃气泄漏检测原理的电路图），电源电压恒为12V，燃气报警器的核心是气体传感器R1，其阻值与天然气浓度间的关系如下图丙所示）。若某次调试中，当可调试变阻器R的阻值为20Ω，天然气浓度达到0.8g/m3，燃气报警器报警（当燃气达到一定浓度，与A、B、C中某两点相接的声光报警装置的电压就会升高，当电压升高到一定值时，就会发出报警信号）。则下列说法中正确的是（　　）
A．5月份，小杨家消耗的燃气量为208.000m3
B．声光报警装置应接在AB之间
C．当燃气报警器报警时，电路中的电流为150mA
D．在其他条件不变的情况下，通过调大调试电阻R可以提高燃气报警的灵敏度
5．如下右图所示的电路中，电源电压恒定，当开关S闭合后，滑片P向右移动的过程中，下列判断中正确的是（　　）
A．电压表V1示数变大，电压表V2示数和电流表A示数变小
B．电压表V1示数和电流表A示数的比值不变
C．定值电阻R1两端电压的变化量等于电压表V1示数的变化量
D．将滑片P移动到中点不动，交换电压表V2和电流表A的位置，电压表V1示数不变
6．2023年2月，神舟十五号航天员圆满完成出舱活动任务。此次出舱活动配套了多型压力传感器，主要用于测量气体压强。小天同学想设计一个通过电表示数反映环境气压大小的电路，要求环境气压增大时电表示数增大。如图所示，电源电压不变，为定值电阻，压力传感器R的阻值随气压的增大而减小，符合设计要求的是（　　）
A． B． C． D．
7．根据欧姆定律可以导出公式，下列说法正确的是（　　）
A．当通过导体的电流为零时，电阻也为零
B．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
C．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一
D．导体的电阻是导体本身的一种性质，与导体两端的电压和导体的电流无关
8．将一个定值电阻接入下图甲所示电路的虚线框处，并将一个电压表（图中未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻更换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的图象。下列分析正确的是（　　）
A．电源电压为3.5V
B．图象是用接入定值电阻时记录的数据绘制得到的
C．定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大
D．接入小灯泡后，将滑片P向右移动时，电压表的示数将变大
二、填空题
9．光照射某种光敏电阻时，其阻值会减小。某同学利用该特性设计了一个计数装置，用于模拟测试中考跳绳次数，其电路如下图甲所示，电源电压恒为12V，R0为阻值20Ω的定值电阻，RT为光敏电阻，没有红外线照射时，信号记录仪记录到电压变化便计数一次。该同学进行模拟测试时，信号记录仪记录的电压随时间变化的图像如下图乙所示，则绳子挡住红外线时，信号记录仪记录的电压是 V，RT= Ω。
10．下图甲是灯泡L的电流随电压变化的图像，将该灯泡和电压表以及电阻R按下图乙所示连接，只闭合S0、S1，移动滑片P，使电压表示数为1.5V；保持滑动变阻器接入电路的阻值不变，只闭合S0、S2，电压表示数为2.7V，则R的阻值为 。
11．用如下图甲所示的电路借助等效替代的思想可以测量灯L的阻值，其中R为电阻箱，R0为滑动变阻器。主要步骤有：先把开关S接 点，调节R0至合适位置并读出电流表的示数为0.2A；再把开关S拨至另一位置并只调节 ，使电流表的示数仍为0.2A；此时电阻箱的示数如下图乙所示，则S接a时灯L的阻值为 Ω。若开关接a点和b点时电流表的示数均调为0.3A，则测出的灯L的电阻值与上述测量结果不同，其原因可能是 影响了灯的电阻值。
12．如下图为一种测量体重的装置，电路中R1的作用是：体重测试台体重很大时， ，当R 的滑片P处于A端时，该装置处于 （选填“通路”“断路”或“短路”）状态，若体重测试台上人的体重增大时，体重计的示数也增大，则体重计一定是由 （选填“电压表”或“电流表”）改装成的。

(11题图) (12题图)
三、作图题
13．在如下图所示的电路中，通过开关的断开和闭合测量出小灯泡的电阻，只闭合S1电压表测小灯泡的电压，请将电压表、定值电阻和小灯泡，依次填到图中的虚线框内，并补全电路。
14．如下图所示，是物理兴趣小组设计的“电子身高测量仪”的部分电路图（不完整），只要将一个电压表并联在电路中的R或R0两端即可进行身高的测量。请你把电压表正确接入电路中，要求身高越高，电压表的示数越大。（其中R0是定值电阻，R是滑动变阻器，电源电压不变）

(13题图) (14题图)
四、实验题
15．小红用下图甲所示的电路探究“通过导体的电流与电阻的关系”，老师提供了如下器材：电源（电压恒定为4.5V），电流表，电压表，开关各一个，滑动变阻器（R1“15Ω；2A”、R2“30Ω；1A”、R3“50Ω；0.1A”）各一个，定值电阻5Ω、10Ω、15Ω、20Ω各一个，导线若干。
（1）小红检查图甲的电路时，发现有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确 。若小红并未检查出该错误，先将滑动变阻器的滑片移至最右端，然后闭合开关向左移动滑片，电压表示数 （选填“变小”、“变大”或“不变”）。
（2）正确连接电路后，小红把5Ω电阻接入电路，闭合开关，移动滑片直至电压表示数为2V，记录对应的电流值，再将定值电阻由5Ω更换为10Ω时，保持滑动变阻器滑片的位置不变，闭合开关，电压表示数 （选填“小于”、“等于”或“大于”）2V，此时应向 （选填“左”或“右”）端移动滑片，直到电压表示数为2V，读出对应的电流值。图乙是小红根据实验数据描绘出的电流I随电阻R变化的图像，由图像可以得出结论： 。
（3）小红在实验中所选用的滑动变阻器是 （选填“R1”、“R2”或“R3”）。
（4）小红观察到同桌在探究电流与电阻关系时，把某个定值电阻接入电路，闭合开关移动滑片时，电压表和电流表示数一个变大一个变小，请分析她同桌实验可能存在的问题是 。
16．在“测量小灯泡电阻”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，滑动变阻器最大阻值为20Ω。
（1）小明连接了如上图甲的电路，将滑动变阻器的阻值调到最大，闭合开关，观察到一个电表有示数，另一个电表没有示数，这个没有示数的电表是 表。检查电路，发现有一根导线连接错误，请在连接错误的导线上画“×”；
实验次数 1 2 3
电压U/V 1.0 2.0 2.5
电流I/A 0.20 0.30
电阻R/Ω
（2）正确连接电路后，闭合开关，调节滑动变阻器的滑片，读出相应的电压表和电流表的示数，并记录在表格中。当电压表的示数为2V时，电流表的示数如图乙，从图中读出其示数为 A，继续调节滑片，使滑动变阻器连入电路的阻值变 ，当电压表的示数为 V时，小灯泡正常发光。分析表格中的数据，可计算出小灯泡正常发光时的电阻为 Ω（结果保留一位小数）；
（3）在小组交流时，同学认为小明的第1次数据存在问题，这一判断的依据是
五、计算题
17．如下图是电子秤的内部电路，杠杆ABO始终处于水平位置，B是杠杆的中点，电源电压恒为15V，R2是阻值为6Ω的定值电阻，R1是压敏电阻，它的阻值随压力变化关系如表，当电压表的示数等于或大于3V时，电子秤会自动发出报警声。（杠杆、支架及托盘的重均忽略不计）
压力F/N 50 100 150 200 250 300
阻值R1/Ω 50 30 24 20 17 16
（1）当该电子秤恰好报警时，托盘所放物体的质量为多少？
（2）已知杠杆OA的长为40cm，欲使在托盘上所放物体的质量为50kg才报警。则托盘的支撑点B应向左还是向右移？移动的距离为多少？

18．如下图甲所示为小允同学设计的创新“测温”电路，电源电压恒定，为定值电阻，电压表V的量程为，电流表A的量程为；R为热敏电阻，其电阻值随温度的变化情况如图乙A图线所示。求：
（1）测量温度为时热敏电阻R的阻值；
（2）闭合开关S，当测温为，电流表A的示数为；测温为时，电流表A的示数为，则电路中电源电压；
（3）闭合开关S，将热敏电阻R换成如下图乙B图线特点的热敏电阻，为保证电路电表安全，其它条件不变，“测温”电路可测量的最低温度。

第6页，共6页
第5页，共6页
答案：
1．C2．D3．D4．D5．C6．A7．D8．C
9． 2 100
10．6
11．a R 13 温度
12．保护电路 断路 电流表
13． 14．
15． 不变 大于 右 电压一定时，电流与电阻成反比 R2 电压表并联在滑动变阻器的两端
16．电压 0.26 小 2.5 8.3 小灯泡电阻此时为，分压为1V，则分压为5V，若按此计算为，与条件中最大阻值不符
17．（1）30kg；（2）向右移，8cm
18．（1）2Ω；（2）4.5V；（3）38.75℃
