第十九章 生活用电复习

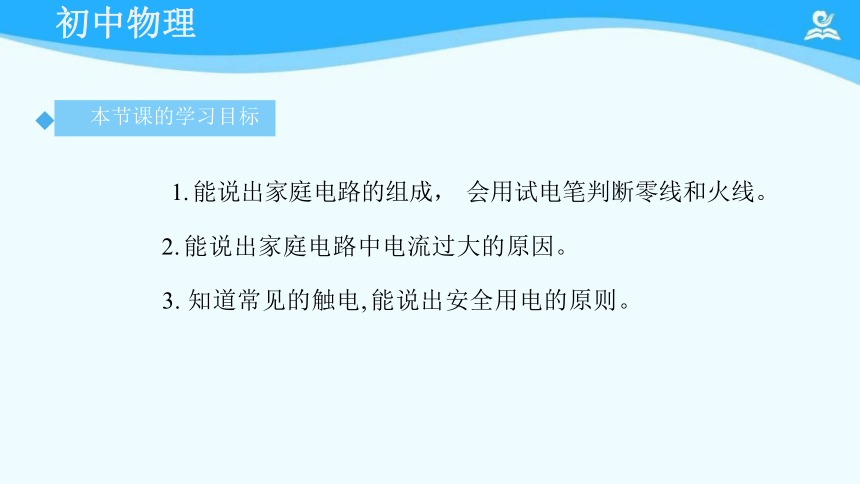

1. 能说出家庭电路的组成， 会用试电笔判断零线和火线。
2. 能说出家庭电路中电流过大的原因。
3. 知道常见的触电, 能说出安全用电的原则。
◆本节课的学习目标
初中物理
家庭电路的组成
家庭电路中电流过大的原因
安全用电
初中物理

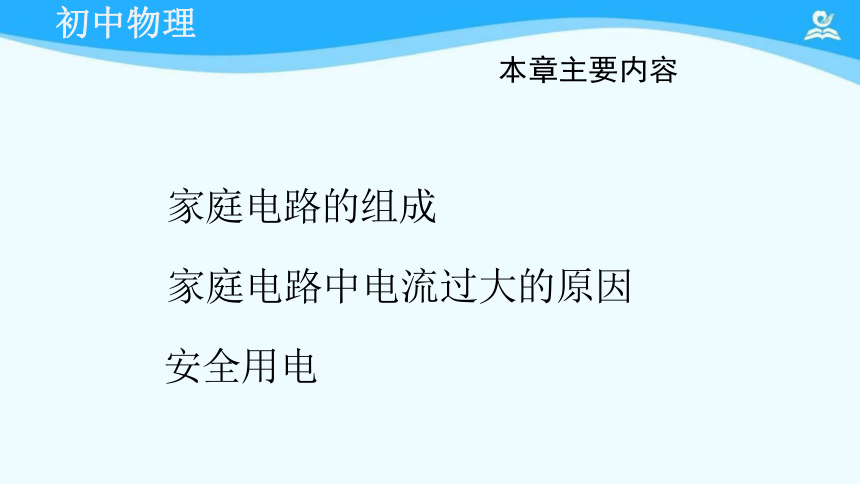

本章主要内容

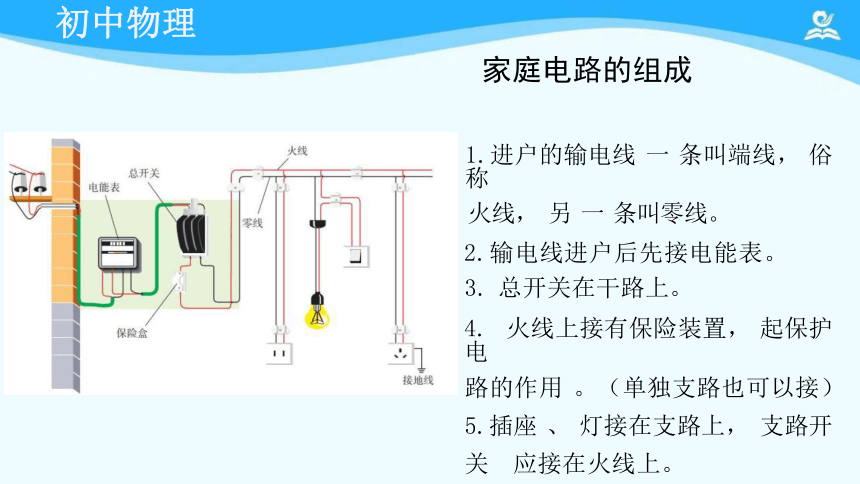

家庭电路的组成
1.进户的输电线 一 条叫端线， 俗称
火线， 另 一 条叫零线。
2.输电线进户后先接电能表。
3. 总开关在干路上。
4. 火线上接有保险装置， 起保护电
路的作用 。（单独支路也可以接） 5.插座 、 灯接在支路上， 支路开关 应接在火线上。
初中物理

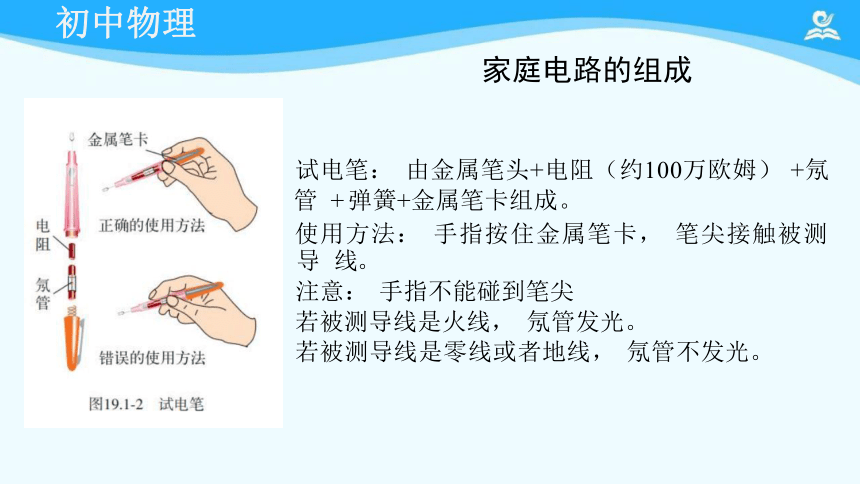

试电笔： 由金属笔头+电阻（约100万欧姆） +氖管 + 弹簧+金属笔卡组成。
使用方法： 手指按住金属笔卡， 笔尖接触被测导 线。
注意： 手指不能碰到笔尖
若被测导线是火线， 氖管发光。
若被测导线是零线或者地线， 氖管不发光。
家庭电路的组成
初中物理
家庭电路的组成

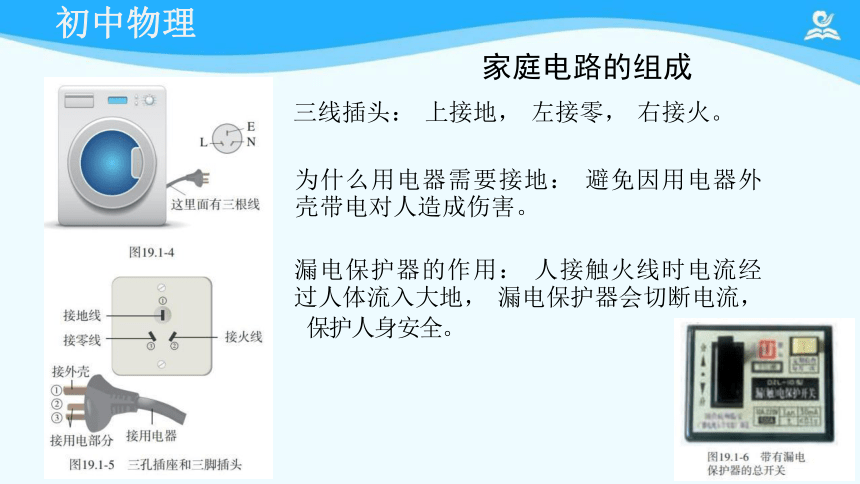

三线插头： 上接地， 左接零， 右接火。
为什么用电器需要接地： 避免因用电器外 壳带电对人造成伤害。
漏电保护器的作用： 人接触火线时电流经 过人体流入大地， 漏电保护器会切断电流，
初中物理
保护人身安全。
初中物理
应用训练

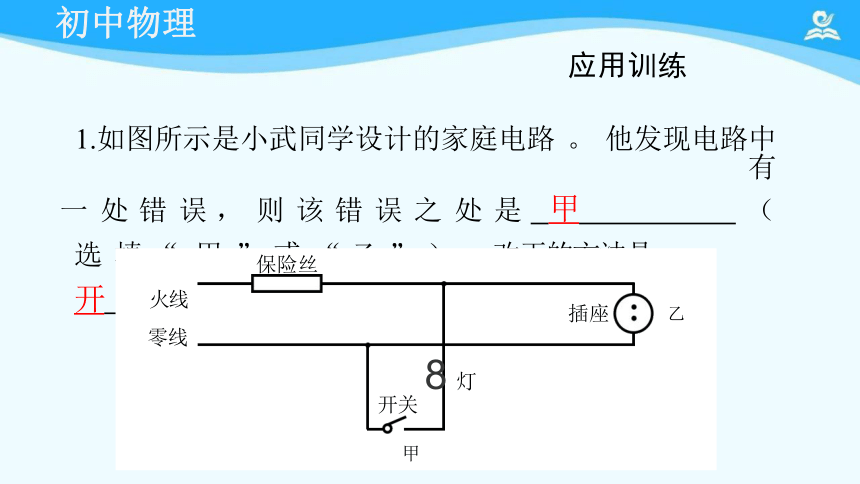

1.如图所示是小武同学设计的家庭电路 。 他发现电路中有
一 处 错 误 ， 则 该 错 误 之 处 是 甲 （选 填 “ 甲 ” 或 “ 乙 ” ）， 改正的方法是 开 关应接在 火 线上 。
8灯
开关
火线
零线
插座
保险丝
甲
乙
初中物理
应用训练
2. 用试电笔辨别火线和零线时， 下列图中的操作方法正确
的是 ( D )
A. ①② B. ①③ C. ②④ D. ①④
1. 用电器的总功率过大
P = UI I = U=220V不变，所以总功率P越大，电 路中总电流I越大
2.短路
初中物理
家庭电路中电流过大的原因
保险丝的工作原理
电流过大→ 保险丝温度升高而熔断→ 切断电路。
保险丝由电阻较大 、 熔点较低的铅锑合金制成
若将保险丝换成铜丝： 失去保险功能
空气开关
初中物理
家庭电路中电流过大的原因
可以替代保险丝， 且断开后不需要更换， 可重复利用
初中物理
应用训练
小雨家里的电灯正常使用 。 当他打开额定功率为5 W的台灯
时， 室内电灯全部熄灭且照明电路的空气开关断开 。 出现这种 现象的原因可能是 ( C )
A. 台灯的功率过大 B. 同时使用的用电器过多
C. 台灯处发生了短路 D. 台灯处发生了断路
人体电阻： 通常人体电阻约为104~ 105Ω
电对人体造成的伤害程度与通过人体电流的大小及持续时 间有关。加在人体两端的电压越高，流过人体的电流就越大， 到一定程度就会有危险。
家庭电路电压： 220V 工厂动力电路电压： 380V
高压输电线电压： 10~500kV
低压电
高压电
初中物理
安全用电
安全用电
低压触电
安全用电的原则：
不接触低压带电体 不靠近高压带电体
高压触电
初中物理
初中物理
应用训练
1. 关于安全用电， 下列说法正确的是( C )
A.保险丝熔断后， 可以用铜丝替代
B.发现有人触电， 可快速用手把他拉开
C.有金属外壳的用电器， 其外壳要接地
D. 家庭电路中， 开关连接火线或者零线都可以
初中物理
应用训练
2. 下列关于生活用电常识的认识中， 正确的是( D )
A.使用试电笔时， 手指不能碰到笔尾的金属帽， 以免触电
B.三线插头的用电器也可插入两孔插座
C. 用湿布擦拭正在工作的台灯是安全的
D.输电线进户后应先接电能表
成， 我国家庭电路电压是220V。
2 家庭电路中电流过大的原因
用电器的总功率过大或是电路发生短路。
保险丝： 电阻较大 、 熔点较低的铅锑合金制成， 电路中电流过大时
会熔断而保护电路。
课堂小结
电能表 、 总开关 、 保险装置 、 插座 、 用电器 、 导线组
不接触低压带电体， 不靠近高压带电体
初中物理
3 安全用电原则
1 家庭电路
由进户线、
请你完成课后作业的对应内容
