第十六章 电压和电阻 复习课件（21张PPT）

(共21张PPT)
第十六章 电压和电阻复习（第一课时）

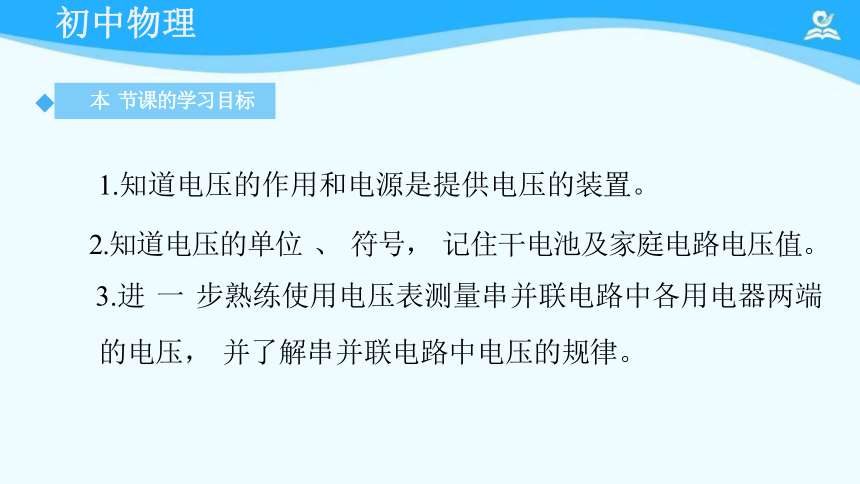

1.知道电压的作用和电源是提供电压的装置。
2.知道电压的单位 、 符号， 记住干电池及家庭电路电压值。
3.进 一 步熟练使用电压表测量串并联电路中各用电器两端 的电压， 并了解串并联电路中电压的规律。
◆本 节课的学习目标
初中物理

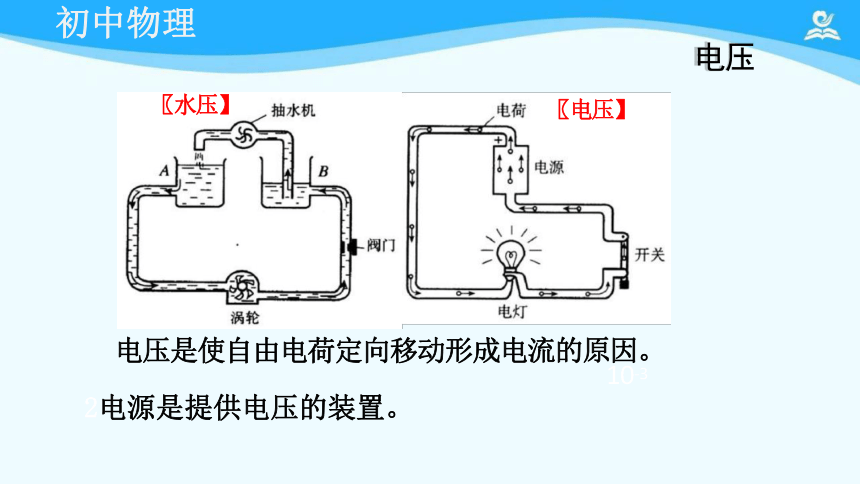

电压是使自由电荷定向移动形成电流的原因。
10-3
2电源是提供电压的装置。
初中物理
〖水压】
〖电压】

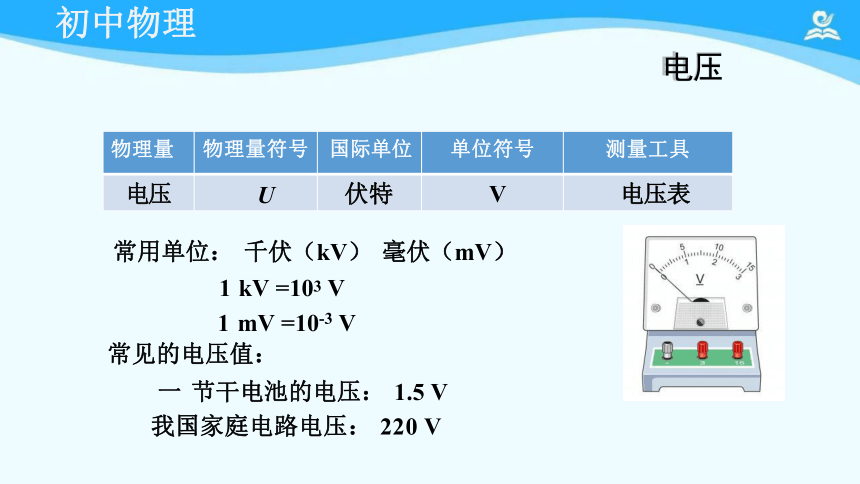

电压
常用单位： 千伏（kV） 毫伏（mV） 1 kV =103 V
1 mV =10-3 V
常见的电压值：
一 节干电池的电压： 1.5 V
我国家庭电路电压： 220 V
物理量 物理量符号 国际单位 单位符号
测量工具
电压 U 伏特 V
电压表
初中物理
电压

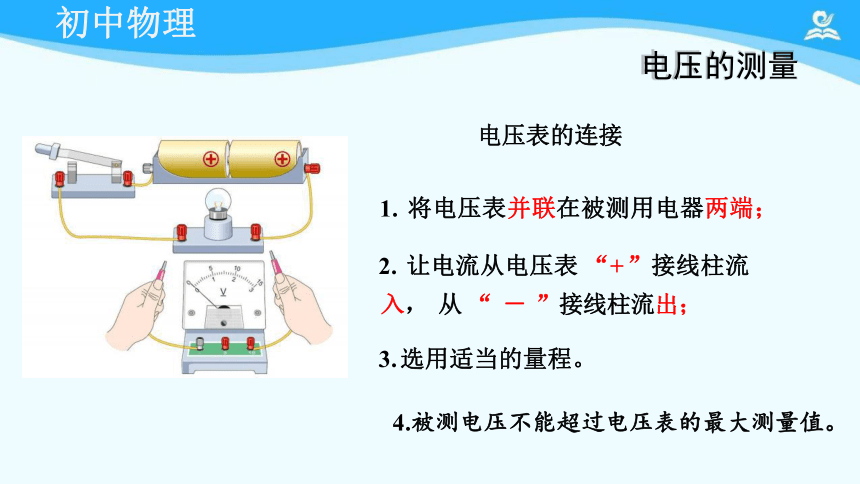

电压表的连接
1. 将电压表并联在被测用电器两端；
2. 让电流从电压表 “+ ”接线柱流
入， 从 “ － ”接线柱流出；
3. 选用适当的量程。
4.被测电压不能超过电压表的最大测量值。
电压的测量
初中物理
初中物理

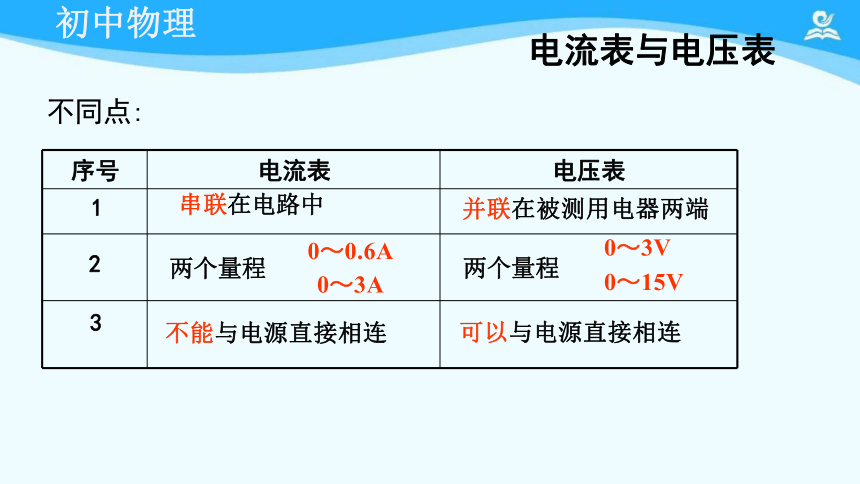

序号 电流表 电压表 1 串联在电路中 并联在被测用电器两端 2 两个量程 0～0.6A 0～3A 两个量程
0～3V
0～15V
3 不能与电源直接相连 可以与电源直接相连

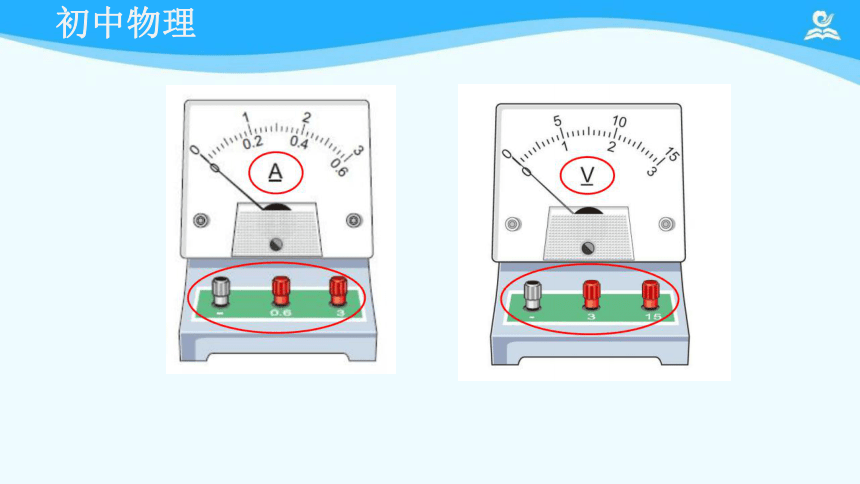

电流表与电压表
初中物理
不同点:

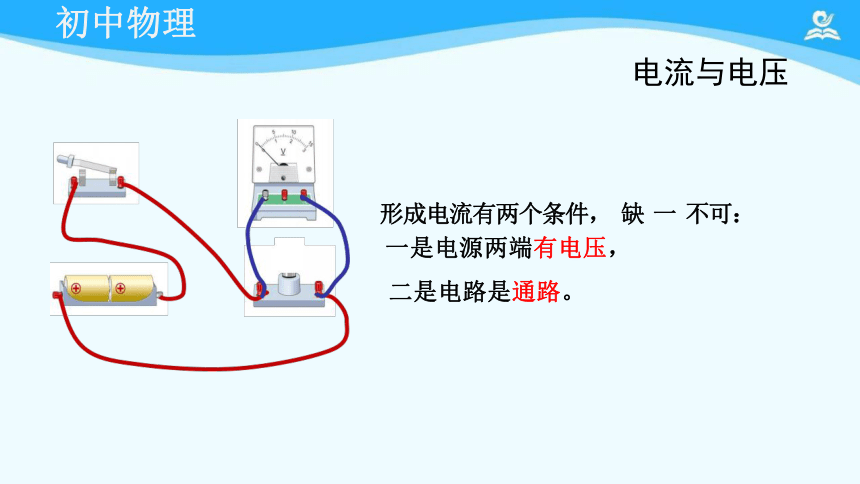

形成电流有两个条件， 缺 一 不可：
一是电源两端有电压，
二是电路是通路。
电流与电压
初中物理
初中物理

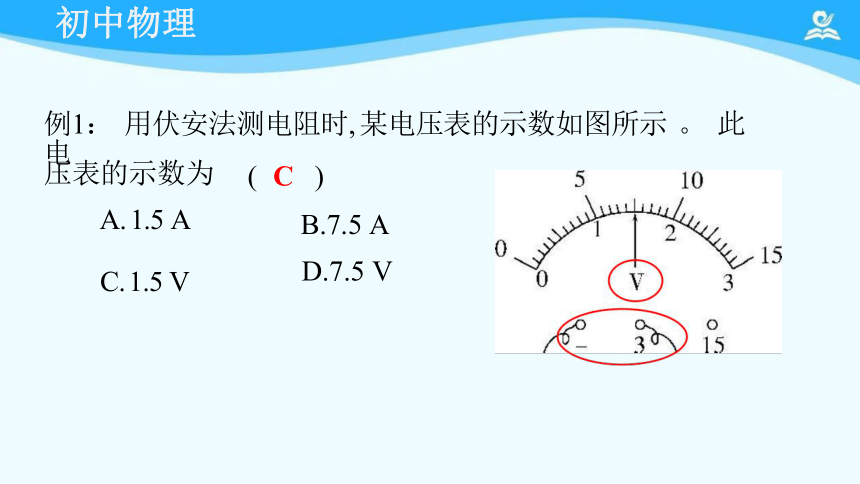

例1： 用伏安法测电阻时, 某电压表的示数如图所示 。 此电
压表的示数为
A. 1.5 A
C. 1.5 V
( C )
B.7.5 A
D.7.5 V
初中物理
例2： 如图所示为 一个正确的电路图， 其中a 、b处是电流表或 电压表， 分析判断可知 ( )
C
A． a b 均为电流表
B． a b均为电压表
C． a 是电流表，b是电压表
D． a 是电压表，b是电流表
L
S
初中物理
例3： 灯L1 与灯L2 串联， 先用电压表测灯L1 两端的电压，
如图所示 。 再测L2 两端 电压时， 只将电压表接A的 一 端改接在C处， 这种接法 不正确 (选填“ 正确 ”或 “ 不正确 ”)， 理由是 电压表正负接线柱接反 。
+ - V
初中物理
例4： 下列说法中正确的是（ CD ） :
A. 只要有电源， 电路中就有电流
B. 导体两端有电压， 导体中 一 定有电流
C. 电压是电路中形成电流的原因
D. 导体中有电流， 导体两端 一 定有电压
L1 L2
L1 L2
探究串联电路电压的规律
②测灯L2 两端的电压
①测灯L1 两端的电压
初中物理
L1 两端的 电压 U1/ V L2 两端的电 压 U2/ V
电源两端的电 压 U / V
L1 L2
探究串联电路电压的规律
初中物理
③测电源两端电压
数据表格
串联电路中电源两端电压等于各用电器两端电压之和。
U=U1+U2
探究串联电路电压的规律
U
初中物理
L1 L2
U1
U2
初中物理
①测灯L1 两端的电压
1
L2 S
L1
L2
探究并联电路电压的规律
②测灯L2 两端的电压
L
S
L1 两端的电 压 U1/ V L2 两端的电 压 U2/ V
电源两端的电 压U/ V
初中物理
③ 测电源两端电压
L1
L2
探究并联电路电压的规律
数据表格
S
并联电路中电源两端电压与各支路用电器两端电压相等。
U=U =U
探究并联电路电压的规律
初中物理
U
U1
U2
1 2
L1
L2
初中物理
例5： 小明发现家里客厅的灯L1 比卧室的灯L2 亮， 两盏灯两端对应 的电压U1 和U2 的大小关系是U1 = U2（选填“ ＞” 、 “=” 或“ < )
例6： 在如图所示的电路中， 当开关S闭合时， 电压表V1 的示数为
3V ，V2 的示数为6V， 则电源电 压为 ( C )
A.3V B.6V C.9V D. 12V
V2 的示数为： U2 =6V
初中物理
课堂小结
正确使用电压表测量串并联电路中各用电器两端电压 串并联电路中电压的规律
电压是使电荷定向移动形成电流的原因 电压的符号 、 单位及常见电压值
2 串并联电路中电压的规律
1 电压
请你完成课后作业的对应内容
初中物理
课 后 作 业
