第十七章 欧姆定律复习（第一课时）
1. 能利用控制变量法探究电流与电压和电阻的关系。
2. 能利用图像法分析并处理实验数据。
3. 能利用欧姆定律及其变形解决简单的电路问题。
◆本节课的学习目标
初中物理
我们该如何探究通过导体的电流与加在导体两端的电压和导体的电 阻大小的关系呢？
电流与电压和电阻的关系
初中物理
电流与电压有关
电流与电阻有关
初中物理

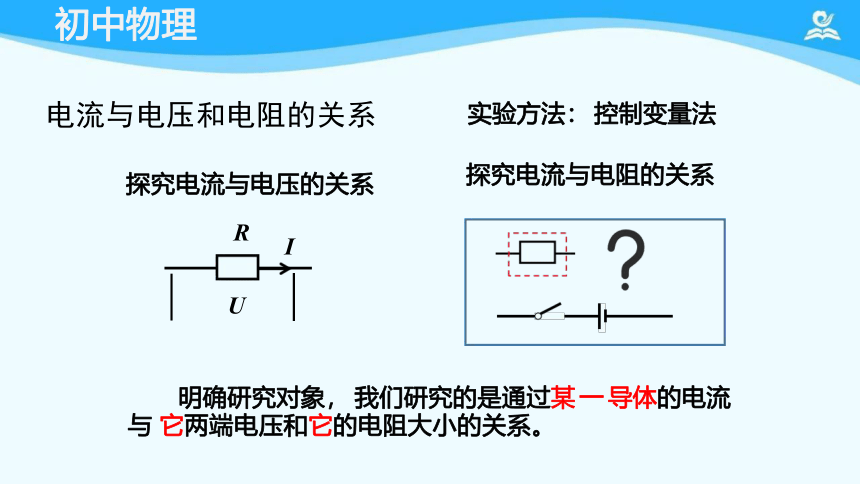

电流与电压和电阻的关系
探究电流与电压的关系
R
明确研究对象， 我们研究的是通过某 一 导体的电流与 它两端电压和它的电阻大小的关系。
实验方法： 控制变量法
探究电流与电阻的关系
U
I
具体操作
自变量 电压
电压表 调节滑动变阻器使电压表示数改变
控制变量 电阻
使用定值电阻 （ 不更换定值电阻）
因变量 电流
电流表
初中物理

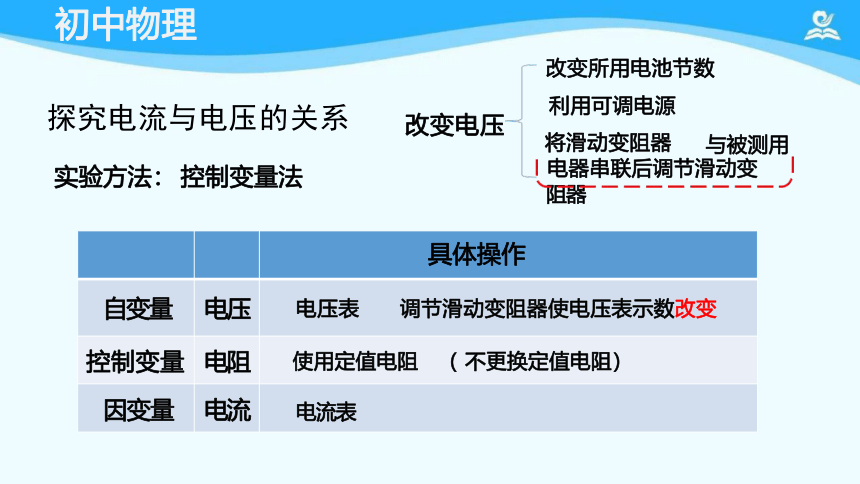

探究电流与电压的关系
实验方法： 控制变量法
改变所用电池节数
改变电压 与被测用
电器串联后调节滑动变
将滑动变阻器
利用可调电源
阻器
初中物理

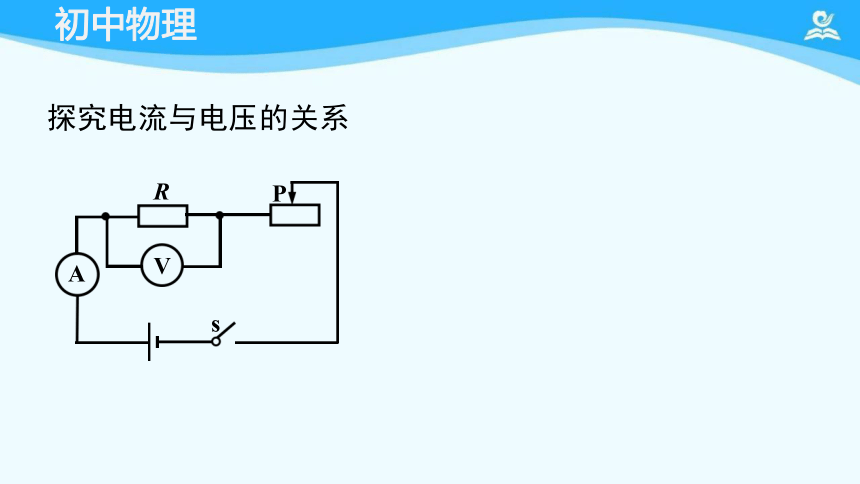

探究电流与电压的关系
P
A
V
R
s
U/V 0.5 1.0 1.5 2.0 2.5
3.0
I/A 0.1 0.2 0.3 0.4 0.5
0.6
初中物理
R=5Ω

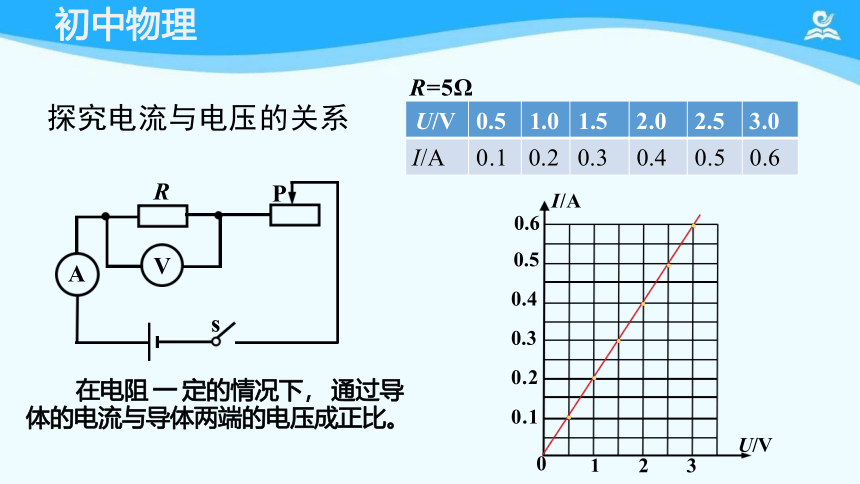

在电阻 一 定的情况下， 通过导 体的电流与导体两端的电压成正比。
P
I/A
1
探究电流与电压的关系
0.6
0.5 0.4 0.3 0.2 0.1
0
A
V
2 3
U/V
R
s
具体操作
自变量 电阻
更换阻值不同的定值电阻
控制变量 电压
电压表 调节滑动变阻器使电压表示数不变
因变量 电流
电流表
初中物理
探究电流与电阻的关系
实验方法： 控制变量法
P
V
A
R
s
R/Ω 5 10 15 20 30
50
I/A 0.60 0.30 0.20 0. 16 0. 10
0.06
初中物理
U=3V
在电压 一 定的情况下， 通过导 体的电流与导体的电阻成反比。
P
I/A
10
探究电流与电阻的关系
0.6
0.5
0.4 0.3 0.2 0.1
0
20 30 40 50
A
V
R/Ω
R
s
滑动变阻器的作用都
不是改变电阻
探究电流与电压的关系
改变定值电阻两端电压
探究电流与电阻的关系
保持定值电阻两端电压不变
P
电流与电压和电阻的关系
R
初中物理
V
A
s
甲 乙
（1 ） 图乙是未连接好的电路， 请在图上用笔画线代替导线连接 好电路。
（2 ） 研究电流与电阻的关系时， 要移动变阻器滑片P， 其目的 是 控制定值电阻两端的电压不变 。
初中物理
例1. 小谢利用图甲所示的电路做 “ 探究通过导体的电流与导体 两端的电压 、 导体电阻的关系 ” 的实验。
1 2 3 4 5
6
U/V 0.3 0.6 0.9 1.2 1.5
1.8
I/A 0.08 0. 16 0.23 0.40 0.38
0.46
0.48
0.40 0.32 0.24 0.16 0.08
（1 ） 请你将实验得到的数据在坐标系中描点；
（2 ） 从图中可以看出第 4 组数据存在明显问题。
例2. 在探究电阻 一 定时电流与电压关系的实验中， 小明得到的实验数据如下表所
I/A
0.64
0.56
0 0.3 0.6 0.9 1.2 1.5 1.8 U/V
初中物理
示。
初中物理
欧姆定律
导体中的电流， 跟导体两端的电压成正比， 跟导体的电阻成反比。
2. 对于 一 个导体， 只要知道电流 、 电压 、 电阻这三个物理量中的任意两个 就能求出第三个物理量的大小。
3. 对于公式 R = U , 电阻大小与电压 、 电流大小无关， 而与电压和电流 的比值有关 。 I
安培（ A ） I =
1. 计算过程中公式里各物理量应使用国际单位。
变形
U =
R =
伏特（V）
欧姆(Ω )
IR
U I
初中物理
欧姆定律
例3. 小阳如图所示连接电路， 闭合开关后发现电流表示数为0.2A。 已知定值电阻R1 的阻值为5Ω , 电源电压为3V， 则定值电阻R1 、
根据欧姆定律 I = 变形后可以得到
U1 =IR1 =0.2A ×5Ω=1V
再利用串联电路中的电压规律U=U1 +U2
U =U－U =3V－ 1V=2V
R2 两端的电压分别是多少？
R1 R2
A
2 1
s
初中物理
欧姆定律
例4. 某 一 定值电阻两端的电压为5 V时， 通过它的电流是0.5 A ， 则该电阻器的电阻应是多大？ 如果其两端的电压增加到10 V， 此 时这个电阻器的电阻值是多大？ 通过它的电流是多大？
根据欧姆定律 = 变形后可以得到
5V
= = = 10Ω
0.5A
电阻大小不随电压的变化而改变 R=10Ω
= = =1A
U1=5 V
R=？
U =10 V
R I1=0.5 A
I2=？
2
U = R = IR U I
解决简单电学问题
初中物理
课堂小结
利用控制变量法来设计实验
利用图像法来处理数据
1 探究电流与电压和电阻的关系
滑动变阻器在实验中的作用
2 欧姆定律
I =
欧姆定律
变形公式
请你完成课后作业的对应内容。
