2023—2024学年人教物理八年级上册第5章 透镜及其应用 复习题（含答案）

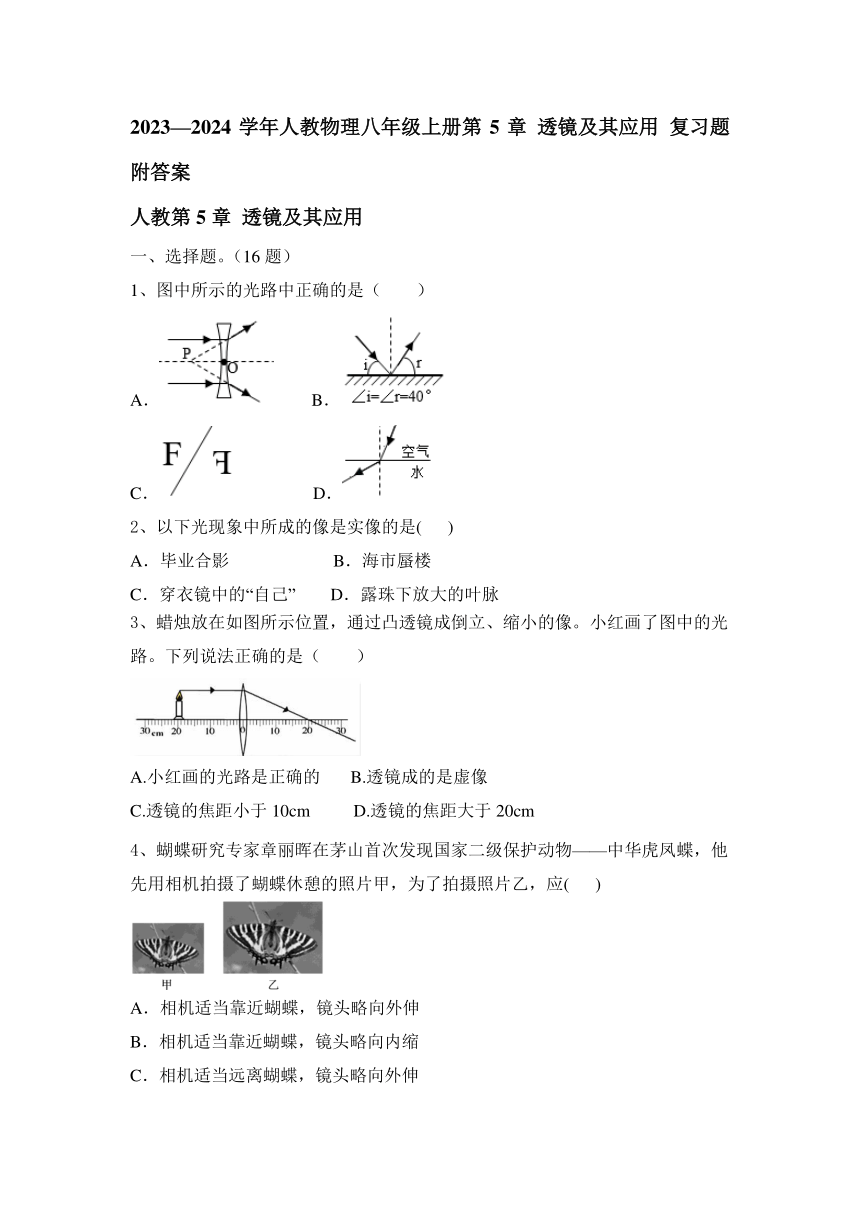

2023—2024学年人教物理八年级上册第5章 透镜及其应用 复习题附答案
人教第5章 透镜及其应用
一、选择题。（16题）
1、图中所示的光路中正确的是（　　）
A． B．
C． D．
2、以下光现象中所成的像是实像的是( )
A．毕业合影 B．海市蜃楼
C．穿衣镜中的“自己” D．露珠下放大的叶脉
3、蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像。小红画了图中的光路。下列说法正确的是（ ）
A.小红画的光路是正确的 B.透镜成的是虚像
C.透镜的焦距小于10cm D.透镜的焦距大于20cm
4、蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物——中华虎凤蝶，他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应( )
A．相机适当靠近蝴蝶，镜头略向外伸
B．相机适当靠近蝴蝶，镜头略向内缩
C．相机适当远离蝴蝶，镜头略向外伸
D．相机适当远离蝴蝶，镜头略向内缩

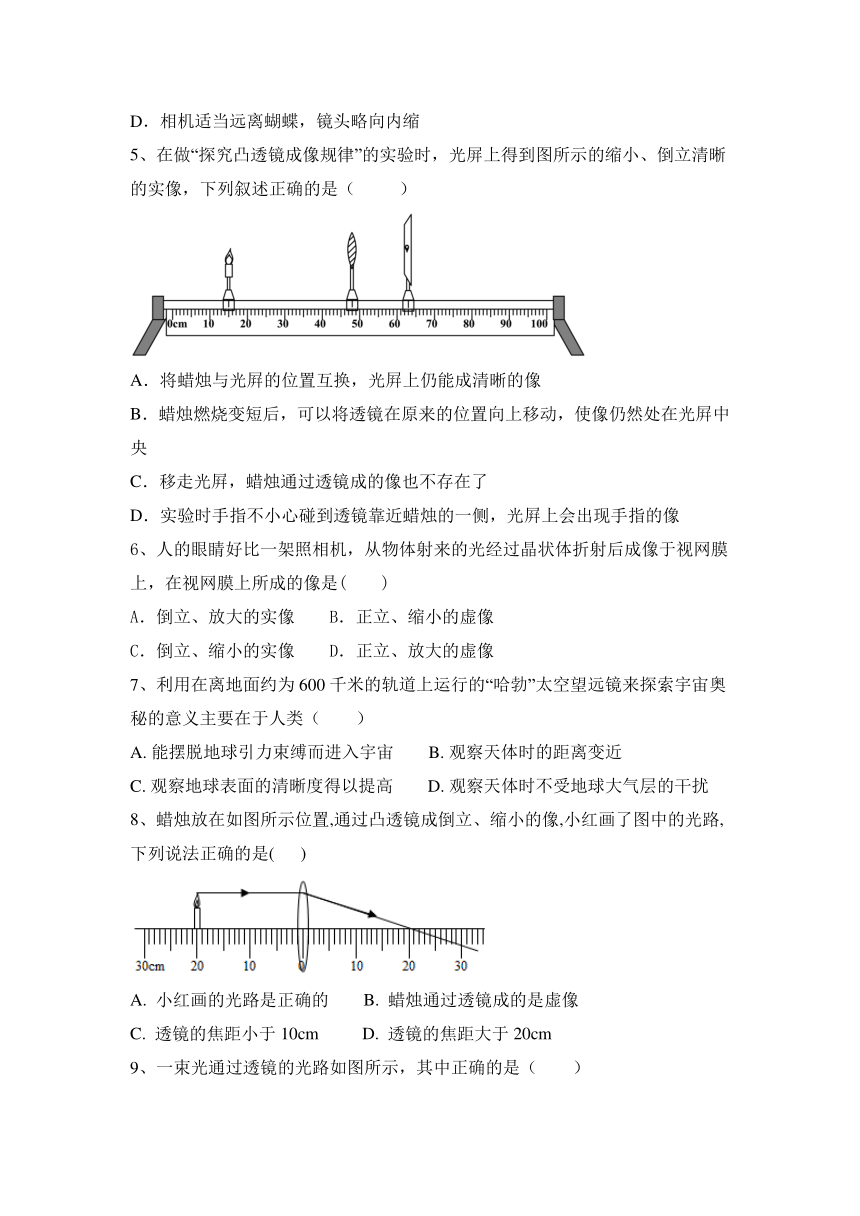

5、在做“探究凸透镜成像规律”的实验时，光屏上得到图所示的缩小、倒立清晰的实像，下列叙述正确的是（ ）
A．将蜡烛与光屛的位置互换，光屛上仍能成清晰的像
B．蜡烛燃烧变短后，可以将透镜在原来的位置向上移动，使像仍然处在光屛中央
C．移走光屛，蜡烛通过透镜成的像也不存在了
D．实验时手指不小心碰到透镜靠近蜡烛的一侧，光屛上会出现手指的像
6、人的眼睛好比一架照相机，从物体射来的光经过晶状体折射后成像于视网膜上，在视网膜上所成的像是(　　)
A．倒立、放大的实像　　B．正立、缩小的虚像
C．倒立、缩小的实像 D．正立、放大的虚像
7、利用在离地面约为600千米的轨道上运行的“哈勃”太空望远镜来探索宇宙奥秘的意义主要在于人类（　　）
A. 能摆脱地球引力束缚而进入宇宙 B. 观察天体时的距离变近
C. 观察地球表面的清晰度得以提高 D. 观察天体时不受地球大气层的干扰
8、蜡烛放在如图所示位置,通过凸透镜成倒立、缩小的像,小红画了图中的光路,下列说法正确的是( )
A. 小红画的光路是正确的 B. 蜡烛通过透镜成的是虚像
C. 透镜的焦距小于10cm D. 透镜的焦距大于20cm
9、一束光通过透镜的光路如图所示，其中正确的是（　　）
A． B．
C． D．
10、如图所示是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是( )
A．放大镜 B．电影放映机
C．照相机 D．投影仪
11、全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪。某次仪式中,摄影师拍摄了如图所示的照片,他所用的照相机的镜头相当于一个凸透镜,像成在照相机的底片上,下列说法正确的是 （ ）
A.所成的像是缩小的实像 B.所成的像是缩小的虚像
C.所成的像是放大的实像 D.所成的像是放大的虚像
12、常见的视力缺陷有近视和远视。如图所示是一位视力缺陷者的眼球成像示意图，他的视力缺陷类型及矫正视力应该配戴的透镜种类是（ ）
A．远视眼，凸透镜　　　B．远视眼，凹透镜
C．近视眼，凸透镜 D．近视眼，凹透镜

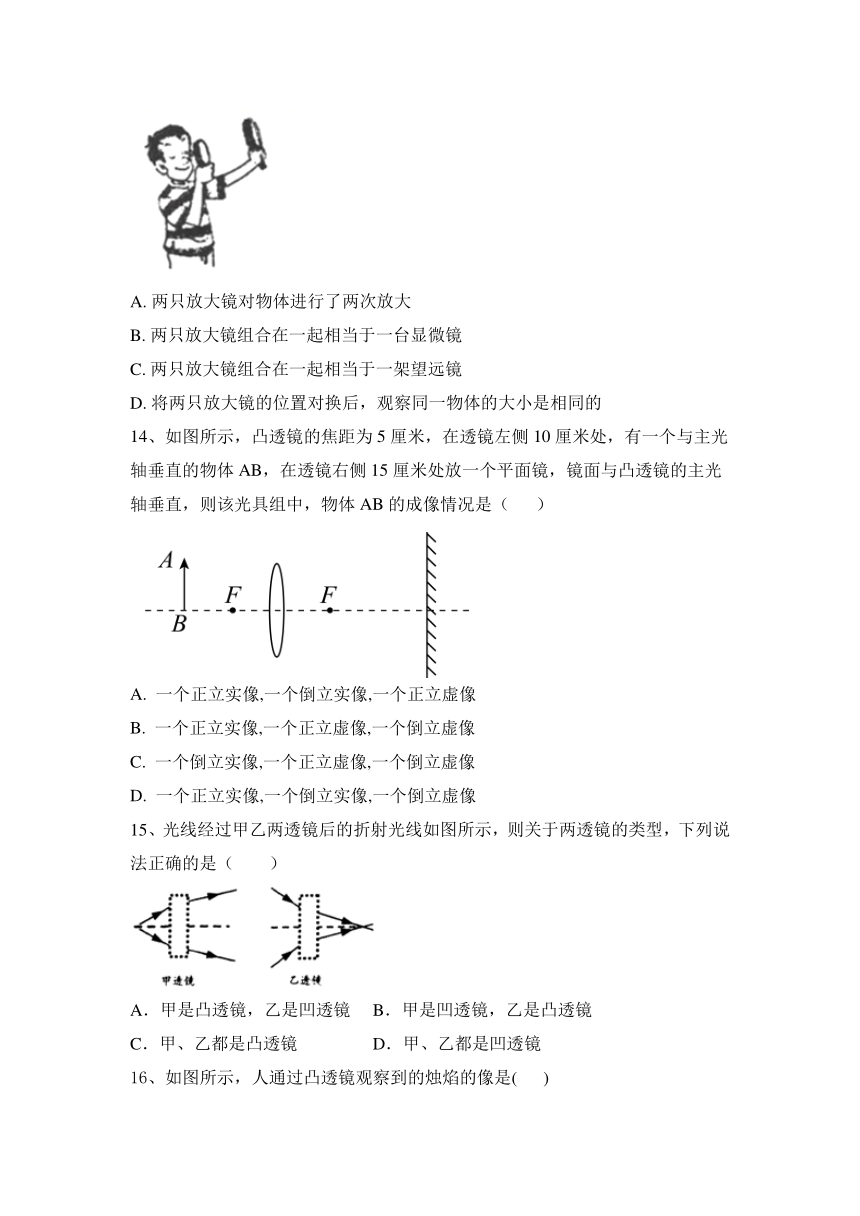

13、如图所示，小强同学用两只焦距不同的放大镜一前一后放在眼．前观察远处的物体，则下列说法中正确的是（　　）
A. 两只放大镜对物体进行了两次放大
B. 两只放大镜组合在一起相当于一台显微镜
C. 两只放大镜组合在一起相当于一架望远镜
D. 将两只放大镜的位置对换后，观察同一物体的大小是相同的
14、如图所示，凸透镜的焦距为5厘米，在透镜左侧10厘米处，有一个与主光轴垂直的物体AB，在透镜右侧15厘米处放一个平面镜，镜面与凸透镜的主光轴垂直，则该光具组中，物体AB的成像情况是（ ）
A. 一个正立实像,一个倒立实像,一个正立虚像
B. 一个正立实像,一个正立虚像,一个倒立虚像
C. 一个倒立实像,一个正立虚像,一个倒立虚像
D. 一个正立实像,一个倒立实像,一个倒立虚像
15、光线经过甲乙两透镜后的折射光线如图所示，则关于两透镜的类型，下列说法正确的是（　　）
A．甲是凸透镜，乙是凹透镜 B．甲是凹透镜，乙是凸透镜
C．甲、乙都是凸透镜 D．甲、乙都是凹透镜

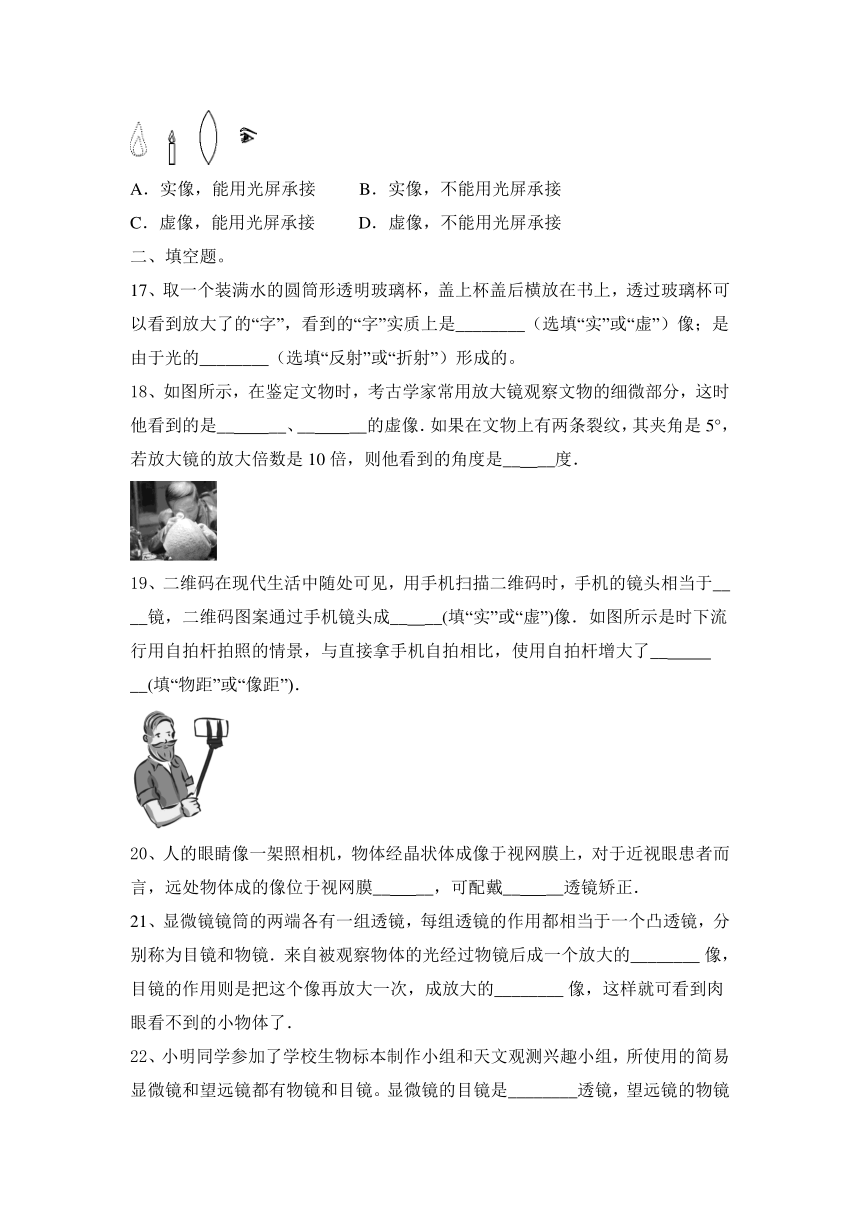

16、如图所示，人通过凸透镜观察到的烛焰的像是( )
A．实像，能用光屏承接 B．实像，不能用光屏承接
C．虚像，能用光屏承接 D．虚像，不能用光屏承接
二、填空题。
17、取一个装满水的圆筒形透明玻璃杯，盖上杯盖后横放在书上，透过玻璃杯可以看到放大了的“字”，看到的“字”实质上是________（选填“实”或“虚”）像；是由于光的________（选填“反射”或“折射”）形成的。
18、如图所示，在鉴定文物时，考古学家常用放大镜观察文物的细微部分，这时他看到的是__ __、__ __的虚像．如果在文物上有两条裂纹，其夹角是5°，若放大镜的放大倍数是10倍，则他看到的角度是__ __度．
19、二维码在现代生活中随处可见，用手机扫描二维码时，手机的镜头相当于__ __镜，二维码图案通过手机镜头成__ __(填“实”或“虚”)像．如图所示是时下流行用自拍杆拍照的情景，与直接拿手机自拍相比，使用自拍杆增大了__ __(填“物距”或“像距”)．
20、人的眼睛像一架照相机，物体经晶状体成像于视网膜上，对于近视眼患者而言，远处物体成的像位于视网膜__ __，可配戴__ __透镜矫正．
21、显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一个凸透镜，分别称为目镜和物镜．来自被观察物体的光经过物镜后成一个放大的________ 像，目镜的作用则是把这个像再放大一次，成放大的________ 像，这样就可看到肉眼看不到的小物体了．
22、小明同学参加了学校生物标本制作小组和天文观测兴趣小组，所使用的简易显微镜和望远镜都有物镜和目镜。显微镜的目镜是________透镜，望远镜的物镜是________透镜。(均选填“凸”或“凹”)
三、作图题。
23、请在图中画出物体AB的像A′B′的大概位置。注：要能正确反映像的大小、正倒和虚实，但不需要画光线图。
四、实验题。
24、某物理学习小组，选择如图所示的四个透镜进行探究实验（其中A、B和C、D是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成）：
（1）为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图中的哪两个凸透镜做实验？答：　 　（选填字母序号）；
器材确定后，接着小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图甲、乙所示。比较两次实验的现象，可以得到的结论是：凸透镜表面越凸，凸透镜的焦距越　 　；
（2）如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距大小与　 　的关系”。
25、吴江小组进行“探究凸透镜成像规律”的实验，如图所示，实验桌上备有带支架的蜡烛、光屏、一个凸透镜、平行光光源(接通电源后可发出平行光)、光具座等器材，他们进行了如下操作并得出了相关结论。
(1)如图甲所示，让平行光光源正对着凸透镜照射，把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是 cm。
(2)将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在 。
(3)吴江小组按照实验步骤做了四次实验，如图乙所示是第一次实验中蜡烛、透镜和光屏的位置。
实验序号 物距u/cm 像距v/cm 像的性质
1 40 13 △
2 20 20 倒立、等大的实像
3 13 40 倒立、放大的实像
4 6 无 正立、放大的虚像
① 吴江小组忘了记录第1次像的性质，表格中标有“△”的位置像的性质是 ；
② 当烛焰从远处靠近透镜时，仍要在光屏上得到清晰的像，光屏应 (选填“远离”或“靠近”)透镜；
③第4次实验中，光屏上接收不到像；在透镜的右侧观察，看到的像在透镜
的 (选填“左”或“右”)侧。
五、计算题。
26、如图所示，物体AB在凸透镜另一侧能成一个等大、倒立的实像，物距u＝OB，像距v＝OD，凸透镜的焦距为f．其中物距、像距和焦距之间的关系＝+。
（1）请你结合数学知识证明凸透镜成等大实像的条件是u＝2f；
（2）物理学中用像距和物距的比值来表示凸透镜的放大率，即m＝，请你结合公式和投影仪成像时u和v的大小关系，说明投影仪成像时放大率m是大于1还是小于1。
2023—2024学年人教物理八年级上册第5章 透镜及其应用 复习题附答案
人教第5章 透镜及其应用
一、选择题。（16题）
1、图中所示的光路中正确的是（　　）
A． B．
C． D．
【答案】A。
2、以下光现象中所成的像是实像的是( )
A．毕业合影 B．海市蜃楼
C．穿衣镜中的“自己” D．露珠下放大的叶脉
【答案】A
3、蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像。小红画了图中的光路。下列说法正确的是（ ）
A.小红画的光路是正确的 B.透镜成的是虚像
C.透镜的焦距小于10cm D.透镜的焦距大于20cm
【答案】C
4、蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物——中华虎凤蝶，他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应( )
A．相机适当靠近蝴蝶，镜头略向外伸
B．相机适当靠近蝴蝶，镜头略向内缩
C．相机适当远离蝴蝶，镜头略向外伸
D．相机适当远离蝴蝶，镜头略向内缩
【答案】A
5、在做“探究凸透镜成像规律”的实验时，光屏上得到图所示的缩小、倒立清晰的实像，下列叙述正确的是（ ）
A．将蜡烛与光屛的位置互换，光屛上仍能成清晰的像
B．蜡烛燃烧变短后，可以将透镜在原来的位置向上移动，使像仍然处在光屛中央
C．移走光屛，蜡烛通过透镜成的像也不存在了
D．实验时手指不小心碰到透镜靠近蜡烛的一侧，光屛上会出现手指的像
【答案】A
6、人的眼睛好比一架照相机，从物体射来的光经过晶状体折射后成像于视网膜上，在视网膜上所成的像是(　　)
A．倒立、放大的实像　　B．正立、缩小的虚像
C．倒立、缩小的实像 D．正立、放大的虚像
【答案】C　
7、利用在离地面约为600千米的轨道上运行的“哈勃”太空望远镜来探索宇宙奥秘的意义主要在于人类（　　）
A. 能摆脱地球引力束缚而进入宇宙 B. 观察天体时的距离变近
C. 观察地球表面的清晰度得以提高 D. 观察天体时不受地球大气层的干扰
【答案】D
8、蜡烛放在如图所示位置,通过凸透镜成倒立、缩小的像,小红画了图中的光路,下列说法正确的是( )
A. 小红画的光路是正确的 B. 蜡烛通过透镜成的是虚像
C. 透镜的焦距小于10cm D. 透镜的焦距大于20cm
【答案】C
9、一束光通过透镜的光路如图所示，其中正确的是（　　）
A． B．
C． D．
【答案】A。
10、如图所示是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是( )
A．放大镜 B．电影放映机
C．照相机 D．投影仪
【答案】C
11、全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪。某次仪式中,摄影师拍摄了如图所示的照片,他所用的照相机的镜头相当于一个凸透镜,像成在照相机的底片上,下列说法正确的是 （ ）
A.所成的像是缩小的实像 B.所成的像是缩小的虚像
C.所成的像是放大的实像 D.所成的像是放大的虚像
【答案】A
12、常见的视力缺陷有近视和远视。如图所示是一位视力缺陷者的眼球成像示意图，他的视力缺陷类型及矫正视力应该配戴的透镜种类是（ ）
A．远视眼，凸透镜　　　B．远视眼，凹透镜
C．近视眼，凸透镜 D．近视眼，凹透镜
【答案】D
13、如图所示，小强同学用两只焦距不同的放大镜一前一后放在眼．前观察远处的物体，则下列说法中正确的是（　　）
A. 两只放大镜对物体进行了两次放大
B. 两只放大镜组合在一起相当于一台显微镜
C. 两只放大镜组合在一起相当于一架望远镜
D. 将两只放大镜的位置对换后，观察同一物体的大小是相同的
【答案】C
14、如图所示，凸透镜的焦距为5厘米，在透镜左侧10厘米处，有一个与主光轴垂直的物体AB，在透镜右侧15厘米处放一个平面镜，镜面与凸透镜的主光轴垂直，则该光具组中，物体AB的成像情况是（ ）
A. 一个正立实像,一个倒立实像,一个正立虚像
B. 一个正立实像,一个正立虚像,一个倒立虚像
C. 一个倒立实像,一个正立虚像,一个倒立虚像
D. 一个正立实像,一个倒立实像,一个倒立虚像
【答案】D
15、光线经过甲乙两透镜后的折射光线如图所示，则关于两透镜的类型，下列说法正确的是（　　）
A．甲是凸透镜，乙是凹透镜 B．甲是凹透镜，乙是凸透镜
C．甲、乙都是凸透镜 D．甲、乙都是凹透镜
【答案】A。
16、如图所示，人通过凸透镜观察到的烛焰的像是( )
A．实像，能用光屏承接 B．实像，不能用光屏承接
C．虚像，能用光屏承接 D．虚像，不能用光屏承接
【答案】D
二、填空题。
17、取一个装满水的圆筒形透明玻璃杯，盖上杯盖后横放在书上，透过玻璃杯可以看到放大了的“字”，看到的“字”实质上是________（选填“实”或“虚”）像；是由于光的________（选填“反射”或“折射”）形成的。
【答案】虚；折射
18、如图所示，在鉴定文物时，考古学家常用放大镜观察文物的细微部分，这时他看到的是__ __、__ __的虚像．如果在文物上有两条裂纹，其夹角是5°，若放大镜的放大倍数是10倍，则他看到的角度是__ __度．
【答案】正立 放大 5
19、二维码在现代生活中随处可见，用手机扫描二维码时，手机的镜头相当于__ __镜，二维码图案通过手机镜头成__ __(填“实”或“虚”)像．如图所示是时下流行用自拍杆拍照的情景，与直接拿手机自拍相比，使用自拍杆增大了__ __(填“物距”或“像距”)．
【答案】凸透 实 物距
20、人的眼睛像一架照相机，物体经晶状体成像于视网膜上，对于近视眼患者而言，远处物体成的像位于视网膜__ __，可配戴__ __透镜矫正．
【答案】前 凹
21、显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一个凸透镜，分别称为目镜和物镜．来自被观察物体的光经过物镜后成一个放大的________ 像，目镜的作用则是把这个像再放大一次，成放大的________ 像，这样就可看到肉眼看不到的小物体了．
【答案】实；虚
22、小明同学参加了学校生物标本制作小组和天文观测兴趣小组，所使用的简易显微镜和望远镜都有物镜和目镜。显微镜的目镜是________透镜，望远镜的物镜是________透镜。(均选填“凸”或“凹”)
【答案】凸　凸
三、作图题。
23、请在图中画出物体AB的像A′B′的大概位置。注：要能正确反映像的大小、正倒和虚实，但不需要画光线图。
【答案】如图所示。
四、实验题。
24、某物理学习小组，选择如图所示的四个透镜进行探究实验（其中A、B和C、D是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成）：
（1）为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图中的哪两个凸透镜做实验？答：　 　（选填字母序号）；
器材确定后，接着小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图甲、乙所示。比较两次实验的现象，可以得到的结论是：凸透镜表面越凸，凸透镜的焦距越　 　；
（2）如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距大小与　 　的关系”。
【答案】（1）A、C；小 （2）材料
25、吴江小组进行“探究凸透镜成像规律”的实验，如图所示，实验桌上备有带支架的蜡烛、光屏、一个凸透镜、平行光光源(接通电源后可发出平行光)、光具座等器材，他们进行了如下操作并得出了相关结论。
(1)如图甲所示，让平行光光源正对着凸透镜照射，把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是 cm。
(2)将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在 。
(3)吴江小组按照实验步骤做了四次实验，如图乙所示是第一次实验中蜡烛、透镜和光屏的位置。
实验序号 物距u/cm 像距v/cm 像的性质
1 40 13 △
2 20 20 倒立、等大的实像
3 13 40 倒立、放大的实像
4 6 无 正立、放大的虚像
① 吴江小组忘了记录第1次像的性质，表格中标有“△”的位置像的性质是 ；
② 当烛焰从远处靠近透镜时，仍要在光屏上得到清晰的像，光屏应 (选填“远离”或“靠近”)透镜；
③第4次实验中，光屏上接收不到像；在透镜的右侧观察，看到的像在透镜
的 (选填“左”或“右”)侧。
【答案】(1)10.0 (2) 同一高度
(3) ①倒立、缩小的实像 ② 远离 ③ 左
五、计算题。
26、如图所示，物体AB在凸透镜另一侧能成一个等大、倒立的实像，物距u＝OB，像距v＝OD，凸透镜的焦距为f．其中物距、像距和焦距之间的关系＝+。
（1）请你结合数学知识证明凸透镜成等大实像的条件是u＝2f；
（2）物理学中用像距和物距的比值来表示凸透镜的放大率，即m＝，请你结合公式和投影仪成像时u和v的大小关系，说明投影仪成像时放大率m是大于1还是小于1。
【答案及解析】（1）在三角形AOB和COD中，
AB＝CD，∠AOB＝∠COD；则OB＝OD，
即u＝v；因为＝+，化简得：u＝2f；
（2）投影线能成放大的实像，v＞u，＞1，可得m＞1。
