2023—2024学年人教物理九年级全一册第16章 电压 电阻 学业基础题（含答案）

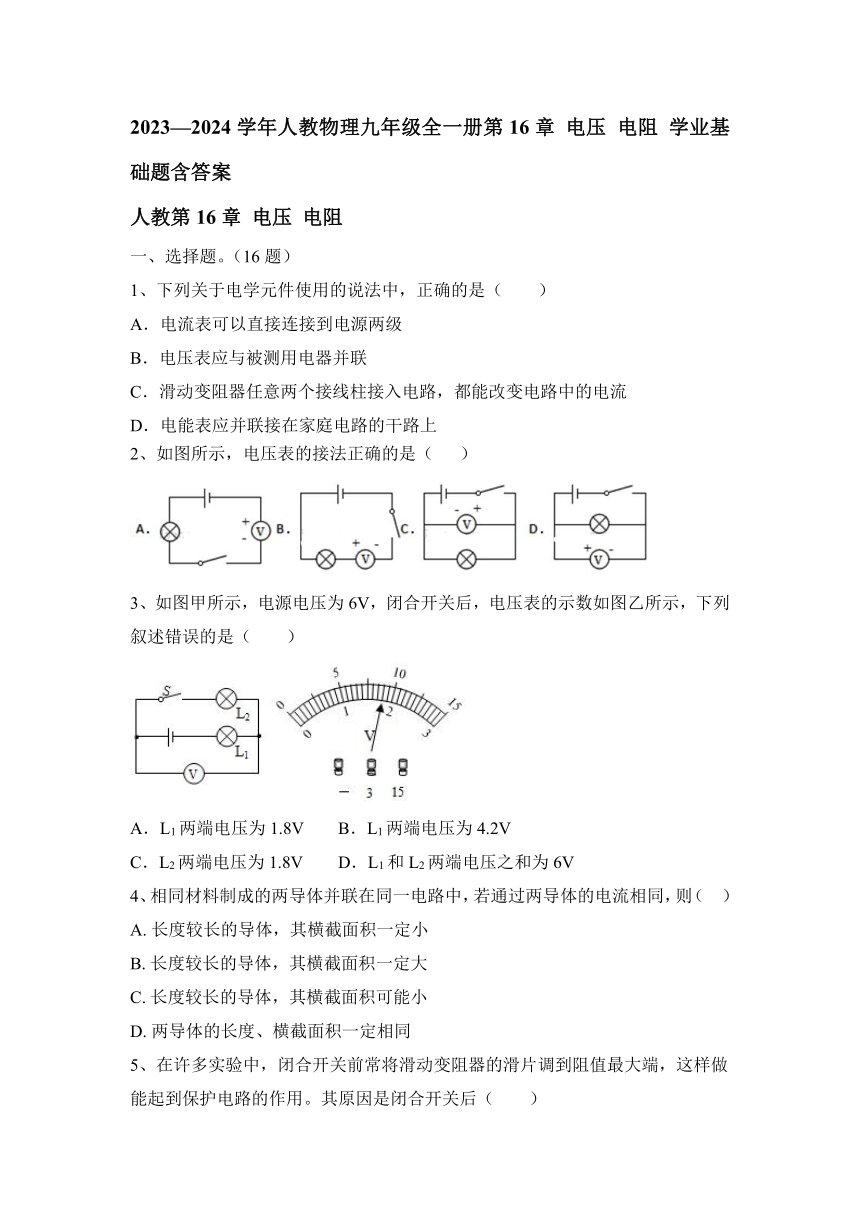

2023—2024学年人教物理九年级全一册第16章 电压 电阻 学业基础题含答案
人教第16章 电压 电阻
一、选择题。（16题）
1、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
2、如图所示，电压表的接法正确的是（ ）
3、如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是（　　）
A．L1两端电压为1.8V B．L1两端电压为4.2V
C．L2两端电压为1.8V D．L1和L2两端电压之和为6V
4、相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（ ）
A. 长度较长的导体，其横截面积一定小
B. 长度较长的导体，其横截面积一定大
C. 长度较长的导体，其横截面积可能小
D. 两导体的长度、横截面积一定相同
5、在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用。其原因是闭合开关后（ ）
A．变阻器两端电压最大 B．电路中的电流最大
C．变阻器电阻发热最多 D．电源提供的电压会减小
6、（双选）如图所示的电路中,圆圈代表电流表或电压表.若各个元件连接均完好,闭合开关S,下列说法正确的是(　　)
A.若①③为同种电表,②为另一种电表时,两灯均发光
B.若③为电压表,①②为电流表,则两灯均发光
C.若两灯串联,则②为电流表,①③均为电压表
D.若②为电压表,①③均为电流表,则①的示数可能比③的示数小
7、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A =0.4A、I B =0.2A、I C =0.2A，在表格中记录数据后，下一步应该做的是 ( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
8、在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．电阻R1两端的电压1.2V B．电阻R2两端的电压4.8V
C．电源电压为6V D．电阻R1R2两端总电压7.2V
9、将一根铜导线拉长，变大的是它的（ ）
A. 质量 B. 电阻 C. 密度 D. 横截面积
10、如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子．当油量减少时（ ）
A．R的接入电阻增大，电流减小 B．R的接入电阻增大，电流增大
C．R的接入电阻减小，电流减小 D．R的接入电阻减小，电流增大
11、如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（ ）
A．电流 B．电压 C．电阻 D．电能
12、在图中，能测出灯L1两端电压的正确电路图是（ ）
13、如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
14、甲和乙是同种材料、相同横截面积的导体，若长度L甲＞L乙，则R甲、R乙的大小关系是（ ）
A. R甲＞R乙 B. R甲＜R乙 C. R甲＝R乙 D. 无法确定
15、将两只滑动变阻器串接起来，如图所示，把 a、b 接入电路后，要使两只变阻器的总电阻最大，则滑片 P 1、P 2 的位置（　　）
A．P 1放在最左端，P 2放在最右端 B．P 1放在最右端，P 2放在最左端
C．P 1放在最右端，P 2放在最右端 D．P 1放在最左端，P 2放在最左端
16、如图（a）所示的电路，闭合电键S后，电压表V和V1表头上的指针指在如图（b）所示的位置上，则V2表的示数（ ）
A．一定为0.4伏 B．一定为2伏
C．可能为9.2伏 D．可能为6.8伏
二、填空题。
17、如图所示电路中，电压表测量的是______ 两端的电压．若要使电压表测量电灯L1两端的电压，只需要将导线______（选填1、2、3、4等数字）的右端改接到________（选填a、b、c、d等字母）接线柱上即可．
18、小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图象，如图所示，请你根据该图象写出电压U2和U1的关系式：U2=________．
19、某人双手潮湿时的电阻是2400Ω，2400Ω= kΩ= MΩ。某台热水器的电阻约为22kΩ，合 Ω。
20、下图，在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，只把A和C接入电路时，_____（填“能”或“不能”）改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱______（选填“A和B”、“B和C”或“A和C”），并将其与灯泡_______联后接入电路中．
21、我们将如图所示的电路与“水路”进行类比,电路中的　　　　　相当于“水路”中抽水机的作用;电压促使导体中的自由电荷定向移动形成　　　　.
22、某同学在用学生电压表测量电压时用的是0～3V得量程，但记录的读数却是6.5V，则你认为该同学失误的原因可能是________ ，如果是这个原因，那么实际的电压应当是________ V。
三、作图题。
23、如图所示，试设计一个电路，两个灯泡串联，用电流表测量通过灯泡L1的电流，用电压表测灯泡L1两端的电压，并在右侧的方框内画出相应的电路图。
四、简答题。
24、阅读下面的短文，回答下列问题．
半导体：金属导电性能好，非金属导电性能一般来说比较差．有一些元素，例如硅、锗，导电性能介于金属和非金属之间，比金属差，比非金属强，常常称做半导体．除了导电性能外，半导体还有许多其他特性，例如温度、光照、杂质等外界因素都对它的性能有很大影响．自动照相机能够根据光的强弱自动调整曝光量，所用的感光元件就是一个光敏电阻．光敏电阻是用半导体材料制成的。
（1）哪些元素可以制成半导体？
（2）半导体的导电性能如何？
（3）请举例说明外界因素对半导体的性能的影响．
五、实验题。
25、小刚同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和．他准备了两只相同的灯泡L1、L2和其它实验器材。
连接好电路，闭合开关，用电压表分别测出AB、BC、AC 间的电压，并记录在表格中。
（1）在物理学中，串联电路电压的特点是： 。（字母表达式）
（2） 写出该实验一点的不足之处 。
（3）王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是 ；另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是 。
六、计算题。
26、如图所示，电压表V1、V2、V3的示数分别为5V、2V、8V，电流表的示数为0.4A，求L1、L2、L3两端的电压及通过L2的电流。
27、图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？ （2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？ （4）电源电压是多大？
2023—2024学年人教物理九年级全一册第16章 电压 电阻 学业基础题含答案
人教第16章 电压 电阻
一、选择题。（16题）
1、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
【答案】B
2、如图所示，电压表的接法正确的是（ ）
【答案】D
3、如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是（　　）
A．L1两端电压为1.8V B．L1两端电压为4.2V
C．L2两端电压为1.8V D．L1和L2两端电压之和为6V
【答案】A
4、相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（ ）
A. 长度较长的导体，其横截面积一定小
B. 长度较长的导体，其横截面积一定大
C. 长度较长的导体，其横截面积可能小
D. 两导体的长度、横截面积一定相同
【答案】B
5、在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用。其原因是闭合开关后（ ）
A．变阻器两端电压最大 B．电路中的电流最大
C．变阻器电阻发热最多 D．电源提供的电压会减小
【答案】A
6、（双选）如图所示的电路中,圆圈代表电流表或电压表.若各个元件连接均完好,闭合开关S,下列说法正确的是(　　)
A.若①③为同种电表,②为另一种电表时,两灯均发光
B.若③为电压表,①②为电流表,则两灯均发光
C.若两灯串联,则②为电流表,①③均为电压表
D.若②为电压表,①③均为电流表,则①的示数可能比③的示数小
【答案】AC
7、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A =0.4A、I B =0.2A、I C =0.2A，在表格中记录数据后，下一步应该做的是 ( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
【答案】C
8、在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．电阻R1两端的电压1.2V B．电阻R2两端的电压4.8V
C．电源电压为6V D．电阻R1R2两端总电压7.2V
【答案】C
9、将一根铜导线拉长，变大的是它的（ ）
A. 质量 B. 电阻 C. 密度 D. 横截面积
【答案】B
10、如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子．当油量减少时（ ）
A．R的接入电阻增大，电流减小 B．R的接入电阻增大，电流增大
C．R的接入电阻减小，电流减小 D．R的接入电阻减小，电流增大
【答案】A
11、如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（ ）
A．电流 B．电压 C．电阻 D．电能
【答案】B
12、在图中，能测出灯L1两端电压的正确电路图是（ ）
【答案】D
13、如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
【答案】D
14、甲和乙是同种材料、相同横截面积的导体，若长度L甲＞L乙，则R甲、R乙的大小关系是（ ）
A. R甲＞R乙 B. R甲＜R乙 C. R甲＝R乙 D. 无法确定
【答案】A
15、将两只滑动变阻器串接起来，如图所示，把 a、b 接入电路后，要使两只变阻器的总电阻最大，则滑片 P 1、P 2 的位置（　　）
A．P 1放在最左端，P 2放在最右端 B．P 1放在最右端，P 2放在最左端
C．P 1放在最右端，P 2放在最右端 D．P 1放在最左端，P 2放在最左端
【答案】A
16、如图（a）所示的电路，闭合电键S后，电压表V和V1表头上的指针指在如图（b）所示的位置上，则V2表的示数（ ）
A．一定为0.4伏 B．一定为2伏
C．可能为9.2伏 D．可能为6.8伏
【答案】C
二、填空题。
17、如图所示电路中，电压表测量的是______ 两端的电压．若要使电压表测量电灯L1两端的电压，只需要将导线______（选填1、2、3、4等数字）的右端改接到________（选填a、b、c、d等字母）接线柱上即可．
【答案】L1和L2(或电源) 3 b
18、小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图象，如图所示，请你根据该图象写出电压U2和U1的关系式：U2=________．
【答案】9V—U1
19、某人双手潮湿时的电阻是2400Ω，2400Ω= kΩ= MΩ。某台热水器的电阻约为22kΩ，合 Ω。
【答案】2.4 2.4×10-3 2.2×104
20、下图，在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，只把A和C接入电路时，_____（填“能”或“不能”）改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱______（选填“A和B”、“B和C”或“A和C”），并将其与灯泡_______联后接入电路中．
【答案】不能； B和C； 串。
21、我们将如图所示的电路与“水路”进行类比,电路中的　　　　　相当于“水路”中抽水机的作用;电压促使导体中的自由电荷定向移动形成　　　　.
【答案】电源　电流
22、某同学在用学生电压表测量电压时用的是0～3V得量程，但记录的读数却是6.5V，则你认为该同学失误的原因可能是________ ，如果是这个原因，那么实际的电压应当是________ V。
【答案】看错量程； 1.3。
三、作图题。
23、如图所示，试设计一个电路，两个灯泡串联，用电流表测量通过灯泡L1的电流，用电压表测灯泡L1两端的电压，并在右侧的方框内画出相应的电路图。
【答案】如图所示：
四、简答题。
24、阅读下面的短文，回答下列问题．
半导体：金属导电性能好，非金属导电性能一般来说比较差．有一些元素，例如硅、锗，导电性能介于金属和非金属之间，比金属差，比非金属强，常常称做半导体．除了导电性能外，半导体还有许多其他特性，例如温度、光照、杂质等外界因素都对它的性能有很大影响．自动照相机能够根据光的强弱自动调整曝光量，所用的感光元件就是一个光敏电阻．光敏电阻是用半导体材料制成的。
（1）哪些元素可以制成半导体？
（2）半导体的导电性能如何？
（3）请举例说明外界因素对半导体的性能的影响．
【答案】
（1）根据短文可知，有一些材料，导电能力介于导体和绝缘体之间，称做半导体，可以制作半导体的材料有：硅、锗等；
（2）根据文意知，半导体的导电性能介于金属和非金属之间，比金属差，比非金属强，且半导体的阻值随温度、光照和杂质等外界因素的不同而发生变化；
（3）①有的半导体，在受到压力后电阻会发生较大的变化，电阻由大到小；
②有的半导体，在受热后电阻随温度的升高而迅速减小；③有的半导体，在光照下电阻大大减小，如光敏电阻，没有光照时，光敏电阻就像绝缘体那样不容易导电，有光照时，光敏电阻又像导体那样导电．因此光敏电阻广泛应用到需要对光照反应灵敏的许多自动控制设备中，如光控等装置、照相机的自动调整曝光装置等。
五、实验题。
25、小刚同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和．他准备了两只相同的灯泡L1、L2和其它实验器材。
连接好电路，闭合开关，用电压表分别测出AB、BC、AC 间的电压，并记录在表格中。
（1）在物理学中，串联电路电压的特点是： 。（字母表达式）
（2） 写出该实验一点的不足之处 。
（3）王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是 ；另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是 。
【答案】（1）U总=U1+U2（2）没有多次实验（实验灯泡型号一样）（3） 电流表所接量程太小； 电流表正负接线柱接反
六、计算题。
26、如图所示，电压表V1、V2、V3的示数分别为5V、2V、8V，电流表的示数为0.4A，求L1、L2、L3两端的电压及通过L2的电流。
【答案】（1）L1、L2、L3两端的电压分别为3V、2V、6V；
（2）通过L2的电流为0.4A。
【解答】解：（1）三个灯串联，电压表V1测L1、L2的电压，电压表V2测L2的电压，电压表V3测L3、L2的电压，电流表测电路的电流，
由串联电路电压的规律，L1的电压为：
U2＝5V﹣2V＝3V；
由题意L2的电压为：
U2＝2V；
由串联电路电压的规律，L3的电压为：
U3＝8V﹣2V＝6V；
（2）根据串联电路电流的规律，通过通过L2的电流为0.4A。
27、图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？ （2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？ （4）电源电压是多大？
【答案】（1）U1=1.7 V； （2）U2=1.3 V；
（3）总电压U=3 V； （4）电源电压为3 V
-
