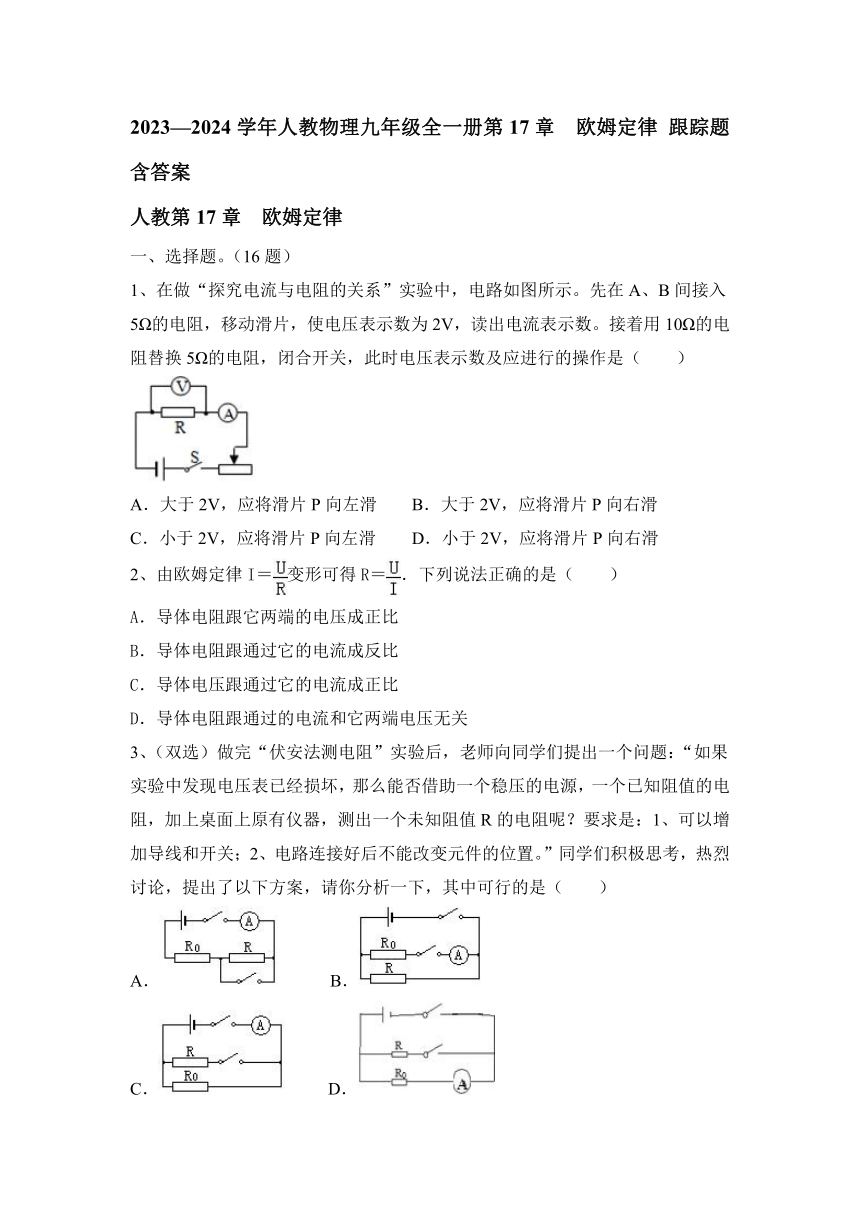

2023—2024学年人教物理九年级全一册第17章 欧姆定律 跟踪题（含答案）

2023—2024学年人教物理九年级全一册第17章 欧姆定律 跟踪题含答案
人教第17章 欧姆定律
一、选择题。（16题）
1、在做“探究电流与电阻的关系”实验中，电路如图所示。先在A、B间接入5Ω的电阻，移动滑片，使电压表示数为2V，读出电流表示数。接着用10Ω的电阻替换5Ω的电阻，闭合开关，此时电压表示数及应进行的操作是（　　）
A．大于2V，应将滑片P向左滑 B．大于2V，应将滑片P向右滑
C．小于2V，应将滑片P向左滑 D．小于2V，应将滑片P向右滑
2、由欧姆定律I＝变形可得R＝．下列说法正确的是（　　）
A．导体电阻跟它两端的电压成正比
B．导体电阻跟通过它的电流成反比
C．导体电压跟通过它的电流成正比
D．导体电阻跟通过的电流和它两端电压无关
3、（双选）做完“伏安法测电阻”实验后，老师向同学们提出一个问题：“如果实验中发现电压表已经损坏，那么能否借助一个稳压的电源，一个已知阻值的电阻，加上桌面上原有仪器，测出一个未知阻值R的电阻呢？要求是：1、可以增加导线和开关；2、电路连接好后不能改变元件的位置。”同学们积极思考，热烈讨论，提出了以下方案，请你分析一下，其中可行的是（　　）
A． B．
C． D．

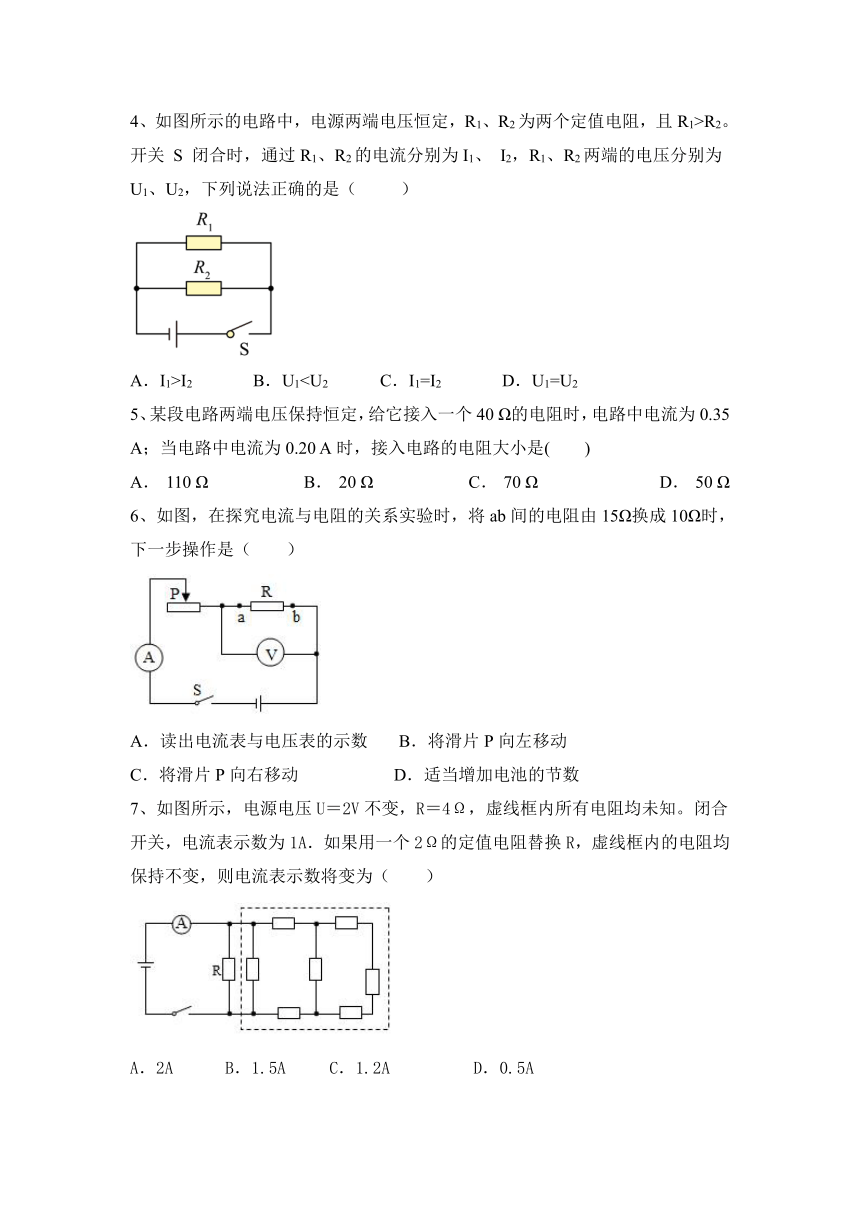

4、如图所示的电路中，电源两端电压恒定，R1、R2为两个定值电阻，且R1>R2。开关 S 闭合时，通过R1、R2的电流分别为I1、 I2，R1、R2两端的电压分别为U1、U2，下列说法正确的是（ ）
A．I1>I2 B．U15、某段电路两端电压保持恒定，给它接入一个40 Ω的电阻时，电路中电流为0.35 A；当电路中电流为0.20 A时，接入电路的电阻大小是(　　)
A． 110 Ω B． 20 Ω C． 70 Ω D． 50 Ω
6、如图，在探究电流与电阻的关系实验时，将ab间的电阻由15Ω换成10Ω时，下一步操作是（　　）
A．读出电流表与电压表的示数 B．将滑片P向左移动
C．将滑片P向右移动 D．适当增加电池的节数
7、如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知。闭合开关，电流表示数为1A．如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为（　　）
A．2A B．1.5A C．1.2A D．0.5A

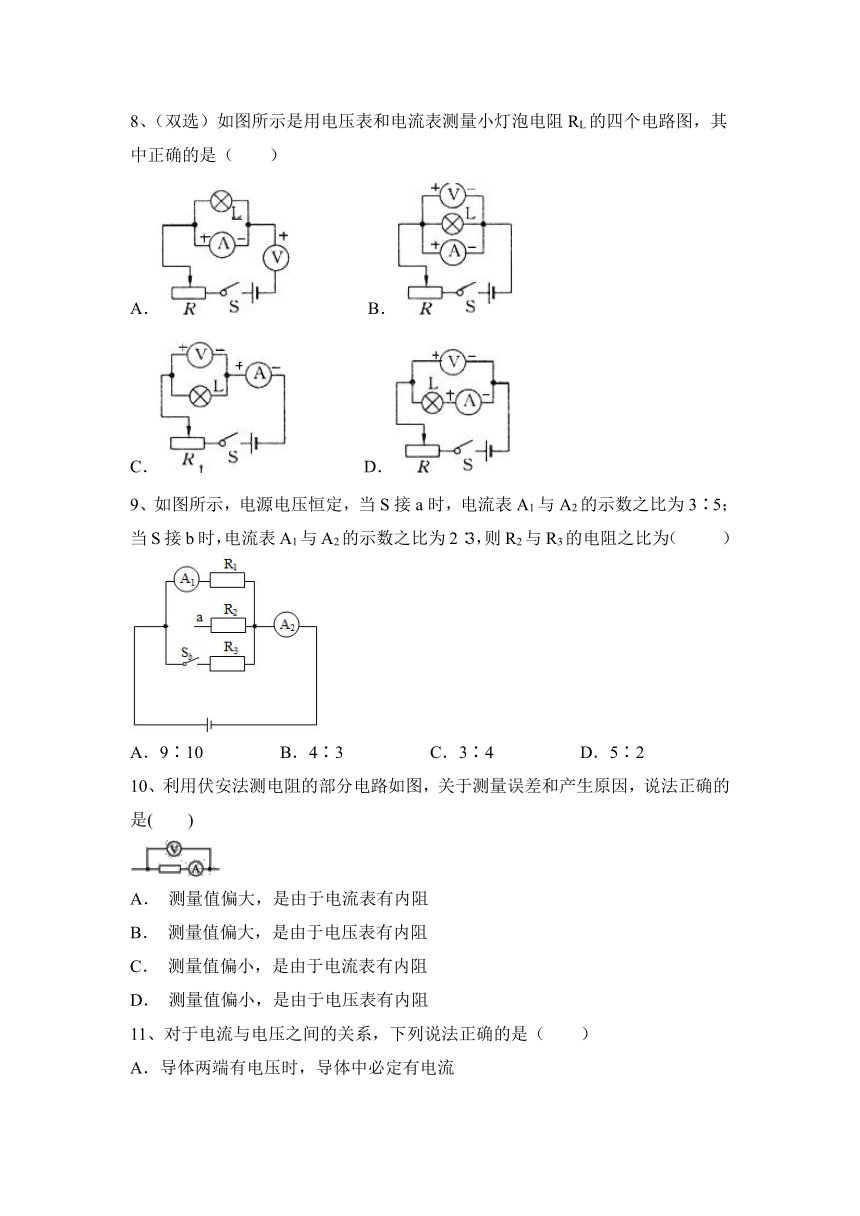

8、（双选）如图所示是用电压表和电流表测量小灯泡电阻RL的四个电路图，其中正确的是（　　）
A． B．
C． D．
9、如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3∶5；当S接b时，电流表A1与A2的示数之比为2∶3，则R2与R3的电阻之比为（ ）
A．9∶10 B．4∶3 C．3∶4 D．5∶2
10、利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是(　　)
A． 测量值偏大，是由于电流表有内阻
B． 测量值偏大，是由于电压表有内阻
C． 测量值偏小，是由于电流表有内阻
D． 测量值偏小，是由于电压表有内阻
11、对于电流与电压之间的关系，下列说法正确的是（　　）
A．导体两端有电压时，导体中必定有电流
B．导体中先有电荷的定向移动，然后在导体两端就产生了电压
C．导体中没有了电流，电路中也就没有电压
D．导体中有电流通过时，导体两端必定有电压

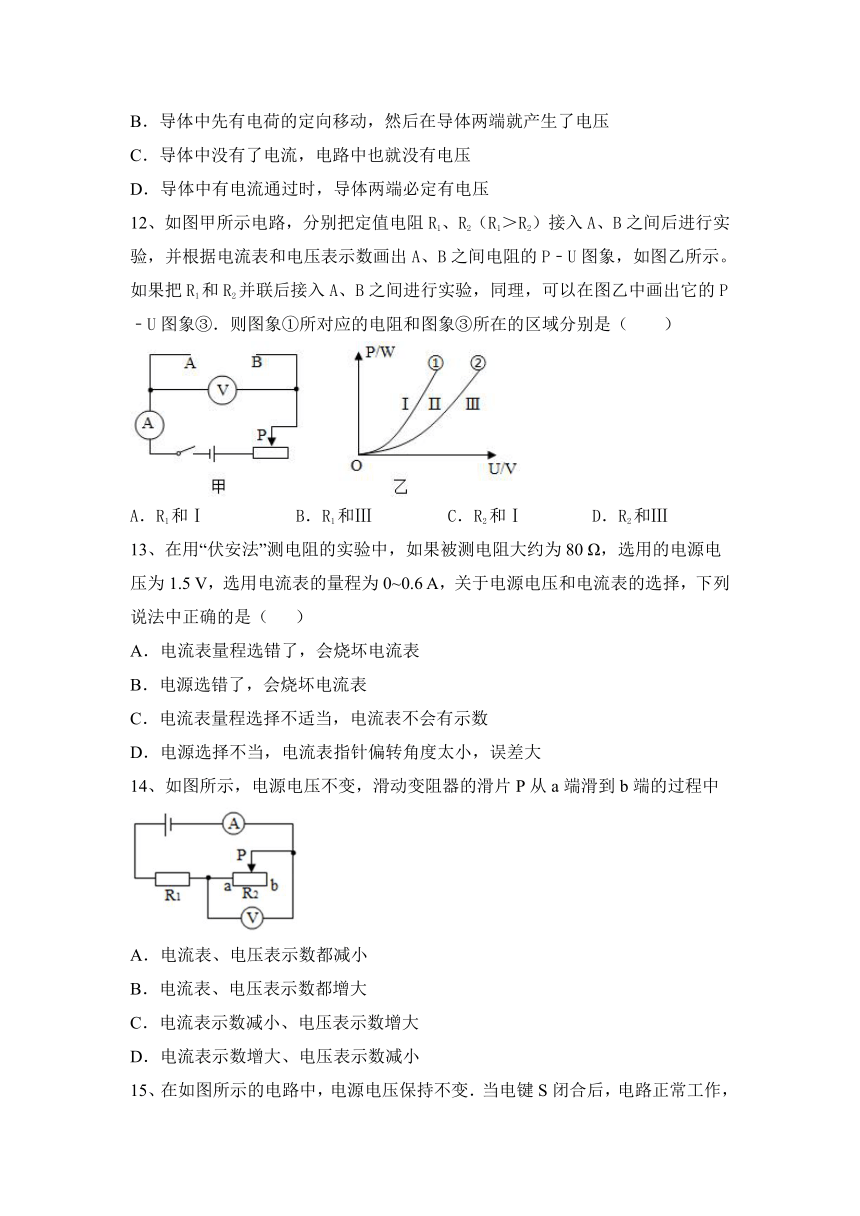

12、如图甲所示电路，分别把定值电阻R1、R2（R1＞R2）接入A、B之间后进行实验，并根据电流表和电压表示数画出A、B之间电阻的P﹣U图象，如图乙所示。如果把R1和R2并联后接入A、B之间进行实验，同理，可以在图乙中画出它的P﹣U图象③．则图象①所对应的电阻和图象③所在的区域分别是（　　）
A．R1和Ⅰ B．R1和Ⅲ C．R2和Ⅰ D．R2和Ⅲ
13、在用“伏安法”测电阻的实验中，如果被测电阻大约为80 Ω，选用的电源电压为1.5 V，选用电流表的量程为0~0.6 A，关于电源电压和电流表的选择，下列说法中正确的是（ ）
A．电流表量程选错了，会烧坏电流表
B．电源选错了，会烧坏电流表
C．电流表量程选择不适当，电流表不会有示数
D．电源选择不当，电流表指针偏转角度太小，误差大
14、如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中
A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小

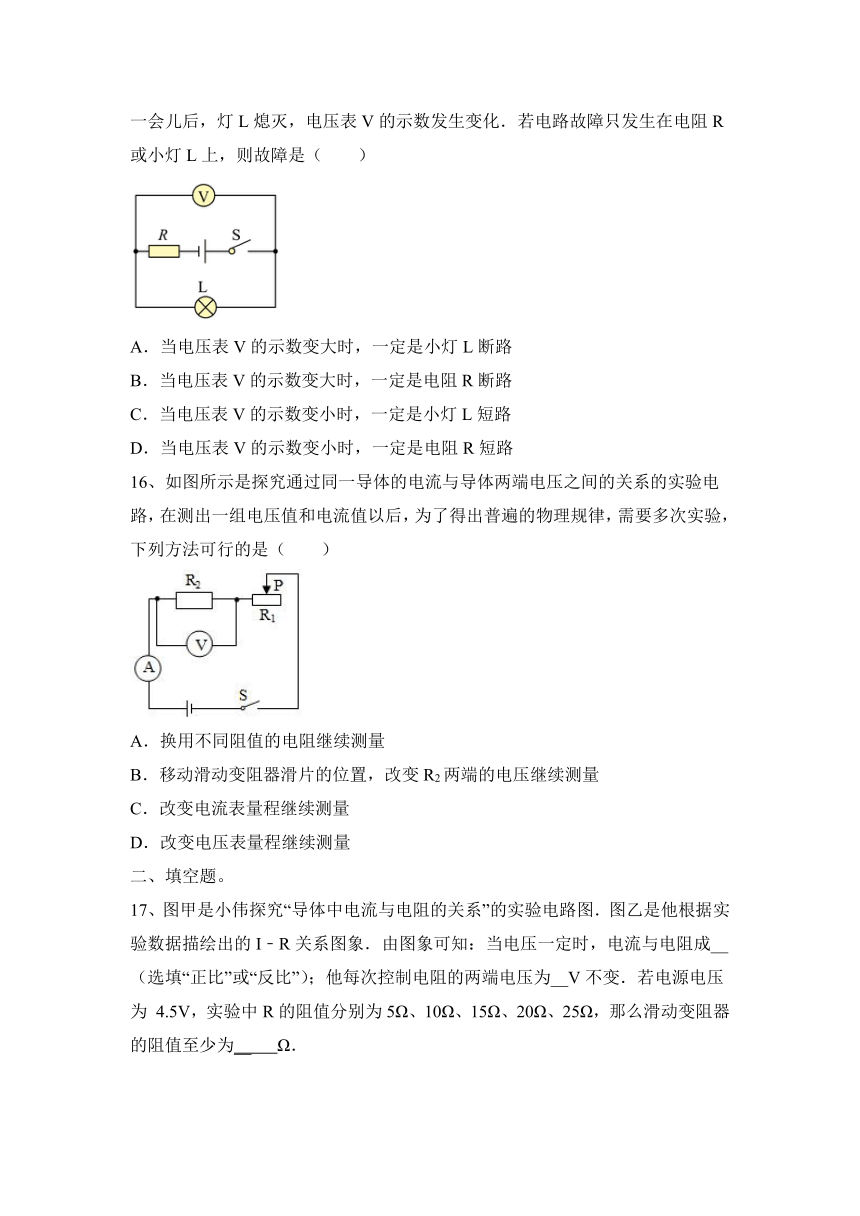

15、在如图所示的电路中，电源电压保持不变．当电键S闭合后，电路正常工作，一会儿后，灯L熄灭，电压表V的示数发生变化．若电路故障只发生在电阻R或小灯L上，则故障是（ ）
A．当电压表V的示数变大时，一定是小灯L断路
B．当电压表V的示数变大时，一定是电阻R断路
C．当电压表V的示数变小时，一定是小灯L短路
D．当电压表V的示数变小时，一定是电阻R短路
16、如图所示是探究通过同一导体的电流与导体两端电压之间的关系的实验电路，在测出一组电压值和电流值以后，为了得出普遍的物理规律，需要多次实验，下列方法可行的是（　　）
A．换用不同阻值的电阻继续测量
B．移动滑动变阻器滑片的位置，改变R2两端的电压继续测量
C．改变电流表量程继续测量
D．改变电压表量程继续测量
二、填空题。
17、图甲是小伟探究“导体中电流与电阻的关系”的实验电路图．图乙是他根据实验数据描绘出的I﹣R关系图象．由图象可知：当电压一定时，电流与电阻成__（选填“正比”或“反比”）；他每次控制电阻的两端电压为__V不变．若电源电压为 4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，那么滑动变阻器的阻值至少为__ Ω．
18、当把某合金丝单独接入两节新干电池供电的电路中时，测得通过它的电流是0.6 A，则该合金丝的电阻是 Ω；当通过它的电流为0.3 A时，它两端的电压变为 V；当它两端电压为0 V时，该合金丝的电阻为 Ω。
19、在测量小灯泡的电阻实验中，除了导线、开关、灯泡、电源之外，还需要的器材有______ 、______ 、______ 。
20、下列是小明设计的改变灯泡亮度的四个电路，其中不能改变灯泡亮度的电路是_______________，通过调节滑片，能使灯泡从亮到灭的是_______________。
21、小明利用如图所示的电路测量未知电阻Rx的阻值，已知电源电压恒定，定值电阻R0的阻值为10 Ω，开关S断开时电压表的示数为1 V，开关S闭合时电压表的示数为3 V，则该电源的电压为________ V，未知电阻Rx的阻值为________ Ω，开关S断开时，流过电阻Rx的电流为__________A。
22、小明同学在探究“电流和电阻的关系”实验中，当定值电阻R由5Ω换成10Ω后，为了使________ 的示数保持不变，他应将滑动变阻器的阻值________ .（填“变大”、“变小”、“保持不变”）
23、如图甲所示的电路，电源电压恒定，其中R2=10Ω，开关闭合时两只电流表的指针恰好指在同一位置处，电流表指针如图乙所示，则电源电压为________V，R1=________Ω。
三、作图题。
24、一个密封盒子、内有一个由三只相同电阻，阻值均为R组成的电路，a、b、c为二根引线（见答题卷中图），已知a、b间电阻值 Rab=R，a、c电阻Rac=2R，b、c间电阻Rbc=3R，请画出电阻的连接图。
四、实验题。
25、小明用图所示的电路探究“电阻上的电流跟两端电压的关系”。
请你在图中用一根导线完成实验电路的连接。
连接电路时，开关要 。
闭合开关后，无论怎样调节滑动变阻器的滑片，都发现电流表无示数，电压表有示数。其原因可能是电阻R 。
排除故障后，小明在实验中通过调节
滑动变阻器的滑片，测出电阻R在不同电压下的电流值，如下表所示
U 0.5 1.0 1.6 1.9 2.5 3.0
I 0.1 0.2 0.3 0.4 0.5 0.6
①小明在实验中所用电阻R的阻值约为 Ω。
②分析表中的数据得到：电阻一定时，电流跟电压成 。
小明将电阻R换成一个额定电压为3.8V，阻值约为10Ω的小灯泡，进行”“测量小灯泡的额定电功率”的实验：
①在增加一节干电池的同时对电路还必须进行改动的是 。
②当调节滑动变阻器的滑片使电压表的示数为3.8V时，电流表的示数如图所示，其读数为 A，则小灯泡的额定功率是 W。
26、小明同学在伏安法测电阻的实验中:
（1）在连接电路时，开关S应处于_______状态，滑动变阻器的滑片P应放在电阻最______的位置。
（2）小明同学连接了如图甲所示的电路,闭合开关，电流表____示数，电压表____示数。（两空均选填“有”或“无”）
（3）他仔细检查电路.发现有一根导线连接错误.请你在答图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的一根连接导线。
（4）正确连接电路后,闭合开关,调节滑动变阻器滑片P，当电压表的示数为2 V时，观察到电流表示数如图乙所示，他记下数据并算出电阻R的阻值为_____
（5）同组小斌同学继续向__（选填“A”或“B”）端移动滑片P，适当增大电阻R两端的电压，并进行了多次测量计算电阻的平均值从而减小实验误差。
五、计算题。
27、如图所示电路中，已知R1=40Ω，R2＝10Ω．当开关闭合后，通过电流表示数为0.3A。求：
（1）电源电压；
（2）通过电路的总电流。
28、如图所示电路中定值电阻R1=10Ω，R2为滑动变阻器，电源电压保持不变。闭合开关，当滑片P在a端时，电流表示数为0.3A。滑片P在b端时电压表的示数为2V。求：
（1）电源电压； （2）滑动变阻器R2的最大阻值。
2023—2024学年人教物理九年级全一册第17章 欧姆定律 跟踪题含答案
人教第17章 欧姆定律
一、选择题。（16题）
1、在做“探究电流与电阻的关系”实验中，电路如图所示。先在A、B间接入5Ω的电阻，移动滑片，使电压表示数为2V，读出电流表示数。接着用10Ω的电阻替换5Ω的电阻，闭合开关，此时电压表示数及应进行的操作是（　　）
A．大于2V，应将滑片P向左滑 B．大于2V，应将滑片P向右滑
C．小于2V，应将滑片P向左滑 D．小于2V，应将滑片P向右滑
【答案】B
2、由欧姆定律I＝变形可得R＝．下列说法正确的是（　　）
A．导体电阻跟它两端的电压成正比
B．导体电阻跟通过它的电流成反比
C．导体电压跟通过它的电流成正比
D．导体电阻跟通过的电流和它两端电压无关
【答案】D。
3、（双选）做完“伏安法测电阻”实验后，老师向同学们提出一个问题：“如果实验中发现电压表已经损坏，那么能否借助一个稳压的电源，一个已知阻值的电阻，加上桌面上原有仪器，测出一个未知阻值R的电阻呢？要求是：1、可以增加导线和开关；2、电路连接好后不能改变元件的位置。”同学们积极思考，热烈讨论，提出了以下方案，请你分析一下，其中可行的是（　　）
A． B．
C． D．
【答案】AC。
4、如图所示的电路中，电源两端电压恒定，R1、R2为两个定值电阻，且R1>R2。开关 S 闭合时，通过R1、R2的电流分别为I1、 I2，R1、R2两端的电压分别为U1、U2，下列说法正确的是（ ）
A．I1>I2 B．U1【答案】D
5、某段电路两端电压保持恒定，给它接入一个40 Ω的电阻时，电路中电流为0.35 A；当电路中电流为0.20 A时，接入电路的电阻大小是(　　)
A． 110 Ω B． 20 Ω C． 70 Ω D． 50 Ω
【答案】C
6、如图，在探究电流与电阻的关系实验时，将ab间的电阻由15Ω换成10Ω时，下一步操作是（　　）
A．读出电流表与电压表的示数 B．将滑片P向左移动
C．将滑片P向右移动 D．适当增加电池的节数
【答案】C
7、如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知。闭合开关，电流表示数为1A．如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为（　　）
A．2A B．1.5A C．1.2A D．0.5A
【答案】B。
8、（双选）如图所示是用电压表和电流表测量小灯泡电阻RL的四个电路图，其中正确的是（　　）
A． B．
C． D．
【答案】CD。
9、如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3∶5；当S接b时，电流表A1与A2的示数之比为2∶3，则R2与R3的电阻之比为（ ）
A．9∶10 B．4∶3 C．3∶4 D．5∶2
【答案】C
10、利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是(　　)
A． 测量值偏大，是由于电流表有内阻
B． 测量值偏大，是由于电压表有内阻
C． 测量值偏小，是由于电流表有内阻
D． 测量值偏小，是由于电压表有内阻
【答案】A
11、对于电流与电压之间的关系，下列说法正确的是（　　）
A．导体两端有电压时，导体中必定有电流
B．导体中先有电荷的定向移动，然后在导体两端就产生了电压
C．导体中没有了电流，电路中也就没有电压
D．导体中有电流通过时，导体两端必定有电压
【答案】D
12、如图甲所示电路，分别把定值电阻R1、R2（R1＞R2）接入A、B之间后进行实验，并根据电流表和电压表示数画出A、B之间电阻的P﹣U图象，如图乙所示。如果把R1和R2并联后接入A、B之间进行实验，同理，可以在图乙中画出它的P﹣U图象③．则图象①所对应的电阻和图象③所在的区域分别是（　　）
A．R1和Ⅰ B．R1和Ⅲ C．R2和Ⅰ D．R2和Ⅲ
【答案】C。
13、在用“伏安法”测电阻的实验中，如果被测电阻大约为80 Ω，选用的电源电压为1.5 V，选用电流表的量程为0~0.6 A，关于电源电压和电流表的选择，下列说法中正确的是（ ）
A．电流表量程选错了，会烧坏电流表
B．电源选错了，会烧坏电流表
C．电流表量程选择不适当，电流表不会有示数
D．电源选择不当，电流表指针偏转角度太小，误差大
【答案】D
14、如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中
A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小
【答案】C
15、在如图所示的电路中，电源电压保持不变．当电键S闭合后，电路正常工作，一会儿后，灯L熄灭，电压表V的示数发生变化．若电路故障只发生在电阻R或小灯L上，则故障是（ ）
A．当电压表V的示数变大时，一定是小灯L断路
B．当电压表V的示数变大时，一定是电阻R断路
C．当电压表V的示数变小时，一定是小灯L短路
D．当电压表V的示数变小时，一定是电阻R短路
【答案】C
16、如图所示是探究通过同一导体的电流与导体两端电压之间的关系的实验电路，在测出一组电压值和电流值以后，为了得出普遍的物理规律，需要多次实验，下列方法可行的是（　　）
A．换用不同阻值的电阻继续测量
B．移动滑动变阻器滑片的位置，改变R2两端的电压继续测量
C．改变电流表量程继续测量
D．改变电压表量程继续测量
【答案】B
二、填空题。
17、图甲是小伟探究“导体中电流与电阻的关系”的实验电路图．图乙是他根据实验数据描绘出的I﹣R关系图象．由图象可知：当电压一定时，电流与电阻成__（选填“正比”或“反比”）；他每次控制电阻的两端电压为__V不变．若电源电压为 4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，那么滑动变阻器的阻值至少为__ Ω．
【答案】反比 2.5 20
18、当把某合金丝单独接入两节新干电池供电的电路中时，测得通过它的电流是0.6 A，则该合金丝的电阻是 Ω；当通过它的电流为0.3 A时，它两端的电压变为 V；当它两端电压为0 V时，该合金丝的电阻为 Ω。
【答案】5 1.5 5
19、在测量小灯泡的电阻实验中，除了导线、开关、灯泡、电源之外，还需要的器材有______ 、______ 、______ 。
【答案】滑动变阻器 电压表 电流表
20、下列是小明设计的改变灯泡亮度的四个电路，其中不能改变灯泡亮度的电路是_______________，通过调节滑片，能使灯泡从亮到灭的是_______________。
【答案】CD B
21、小明利用如图所示的电路测量未知电阻Rx的阻值，已知电源电压恒定，定值电阻R0的阻值为10 Ω，开关S断开时电压表的示数为1 V，开关S闭合时电压表的示数为3 V，则该电源的电压为________ V，未知电阻Rx的阻值为________ Ω，开关S断开时，流过电阻Rx的电流为__________A。
【答案】3　20　0.1
22、小明同学在探究“电流和电阻的关系”实验中，当定值电阻R由5Ω换成10Ω后，为了使________ 的示数保持不变，他应将滑动变阻器的阻值________ .（填“变大”、“变小”、“保持不变”）
【答案】电压表 变大
23、如图甲所示的电路，电源电压恒定，其中R2=10Ω，开关闭合时两只电流表的指针恰好指在同一位置处，电流表指针如图乙所示，则电源电压为________V，R1=________Ω。
【答案】16V 40Ω
三、作图题。
24、一个密封盒子、内有一个由三只相同电阻，阻值均为R组成的电路，a、b、c为二根引线（见答题卷中图），已知a、b间电阻值 Rab=R，a、c电阻Rac=2R，b、c间电阻Rbc=3R，请画出电阻的连接图。
【答案】如图所示：
四、实验题。
25、小明用图所示的电路探究“电阻上的电流跟两端电压的关系”。
请你在图中用一根导线完成实验电路的连接。
连接电路时，开关要 。
闭合开关后，无论怎样调节滑动变阻器的滑片，都发现电流表无示数，电压表有示数。其原因可能是电阻R 。
排除故障后，小明在实验中通过调节
滑动变阻器的滑片，测出电阻R在不同电压下的电流值，如下表所示
U 0.5 1.0 1.6 1.9 2.5 3.0
I 0.1 0.2 0.3 0.4 0.5 0.6
①小明在实验中所用电阻R的阻值约为 Ω。
②分析表中的数据得到：电阻一定时，电流跟电压成 。
小明将电阻R换成一个额定电压为3.8V，阻值约为10Ω的小灯泡，进行”“测量小灯泡的额定电功率”的实验：
①在增加一节干电池的同时对电路还必须进行改动的是 。
②当调节滑动变阻器的滑片使电压表的示数为3.8V时，电流表的示数如图所示，其读数为 A，则小灯泡的额定功率是 W。
【答案】如图所示：
断开 断路 ①5 ②正比 ①电压表选择0～15V量程 0.3 1.14
26、小明同学在伏安法测电阻的实验中:
（1）在连接电路时，开关S应处于_______状态，滑动变阻器的滑片P应放在电阻最______的位置。
（2）小明同学连接了如图甲所示的电路,闭合开关，电流表____示数，电压表____示数。（两空均选填“有”或“无”）
（3）他仔细检查电路.发现有一根导线连接错误.请你在答图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的一根连接导线。
（4）正确连接电路后,闭合开关,调节滑动变阻器滑片P，当电压表的示数为2 V时，观察到电流表示数如图乙所示，他记下数据并算出电阻R的阻值为_____
（5）同组小斌同学继续向__（选填“A”或“B”）端移动滑片P，适当增大电阻R两端的电压，并进行了多次测量计算电阻的平均值从而减小实验误差。
【答案】
(1). 断开 (2). 大(3). 无 (4). 有 (5). 见上图； (6). 10 (7). A
五、计算题。
27、如图所示电路中，已知R1=40Ω，R2＝10Ω．当开关闭合后，通过电流表示数为0.3A。求：
（1）电源电压；
（2）通过电路的总电流。
【答案】（1）U=12V （2）I=1.5A
28、如图所示电路中定值电阻R1=10Ω，R2为滑动变阻器，电源电压保持不变。闭合开关，当滑片P在a端时，电流表示数为0.3A。滑片P在b端时电压表的示数为2V。求：
（1）电源电压； （2）滑动变阻器R2的最大阻值。
【答案】（1）电源电压3V （2）滑动变阻器R2的最大阻值20Ω
【解析】当滑动变阻器的滑片在a端时，只有电阻R1接入电路，
故电源电压U＝I1 R1＝0.3A×10Ω＝3V
当滑片在b端时，电阻R1和变阻器最大阻值R2串联在电路中，此时电压表测量变阻器R2两端的电压，故加在电阻R1两端的电压
U1＝U﹣U2＝3V﹣2V＝1V
通过电路的电流I＝＝ =0.1A
变阻器最大的阻值R2＝＝ =20Ω
