2023—2024学年人教物理九年级全一册第19章 生活用电 达标练习（含答案）

2023—2024学年人教物理九年级全一册第19章 生活用电 达标练习附答案
人教第19章 生活用电
一、选择题。（16题）
1、如图甲所示是在家庭电路中使用的定时插座,它可以按照我们设定的时间给用电器供电和断电,可供两种插头的用电器正常使用,相应参数见图乙。下列说法中正确的是(　　)
A.面板上的两组插孔是串联关系
B.不能将电功率为2000 W的用电器单独接入插座使用
C.插座内只有火线和零线两根导线
D.正常情况下,面板上有2个插孔能使试电笔氖管发光
2、某同学家的四盏电灯突然熄灭了，检查发现保险丝并未烧断，用测电笔测试室内各处电路时氖管均发光，则电路故障为（ ）
A．电灯均坏了 B．进户零线开路 C．室内线路有短路 D．进户火线开路
3、（双选）关于家庭电路和安全用电。下列说法正确的是（　　）
A．空气开关跳闸一定是发生了短路
B．使用试电笔时，要用手接触笔尾金属体
C．发现有人触电应立即切断电源，再进行抢救
D．电灯应连在火线和控制它的开关之间
4、图为试电笔的结构及使用方法．下列说法正确的是（ ）
A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的

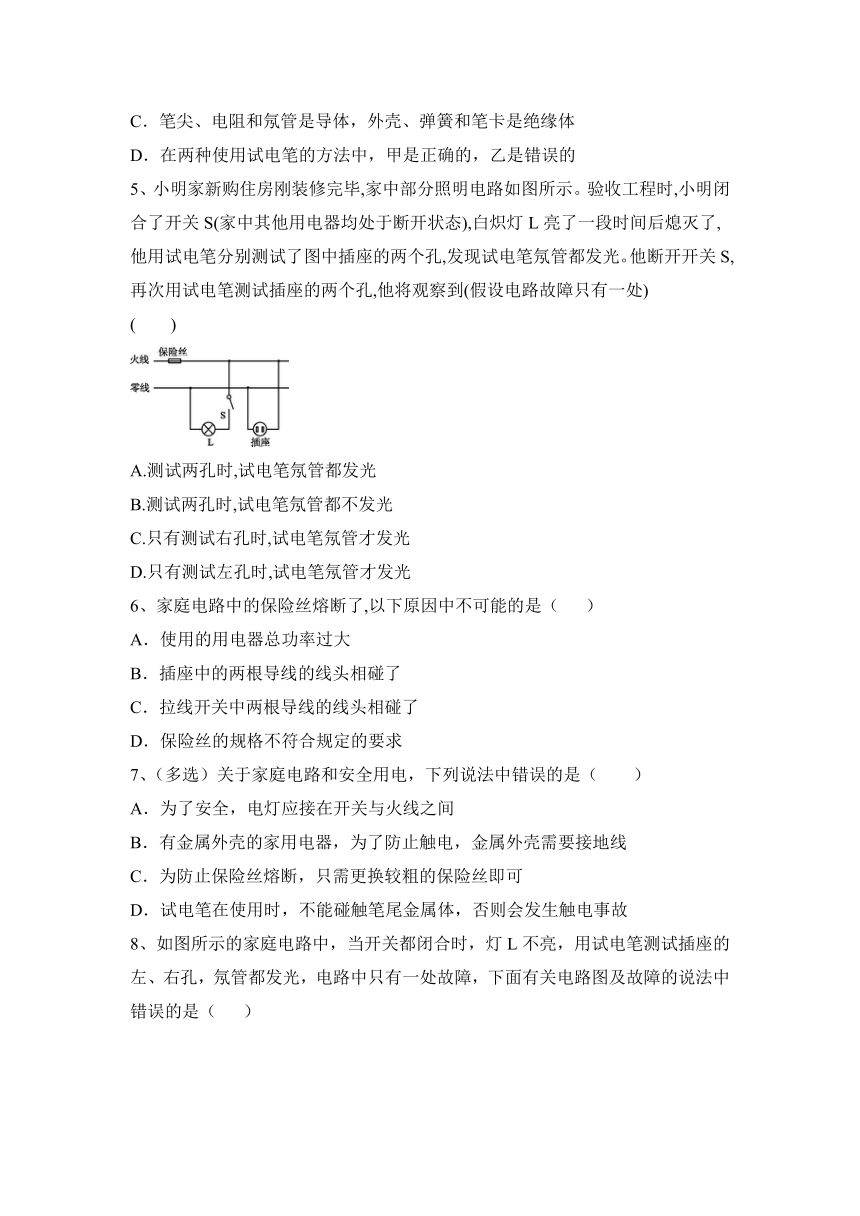

5、小明家新购住房刚装修完毕,家中部分照明电路如图所示。验收工程时,小明闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间后熄灭了,他用试电笔分别测试了图中插座的两个孔,发现试电笔氖管都发光。他断开开关S,再次用试电笔测试插座的两个孔,他将观察到(假设电路故障只有一处) (　　)
A.测试两孔时,试电笔氖管都发光
B.测试两孔时,试电笔氖管都不发光
C.只有测试右孔时,试电笔氖管才发光
D.只有测试左孔时,试电笔氖管才发光
6、家庭电路中的保险丝熔断了,以下原因中不可能的是（ ）
A．使用的用电器总功率过大
B．插座中的两根导线的线头相碰了
C．拉线开关中两根导线的线头相碰了
D．保险丝的规格不符合规定的要求
7、（多选）关于家庭电路和安全用电，下列说法中错误的是（　　）
A．为了安全，电灯应接在开关与火线之间
B．有金属外壳的家用电器，为了防止触电，金属外壳需要接地线
C．为防止保险丝熔断，只需更换较粗的保险丝即可
D．试电笔在使用时，不能碰触笔尾金属体，否则会发生触电事故

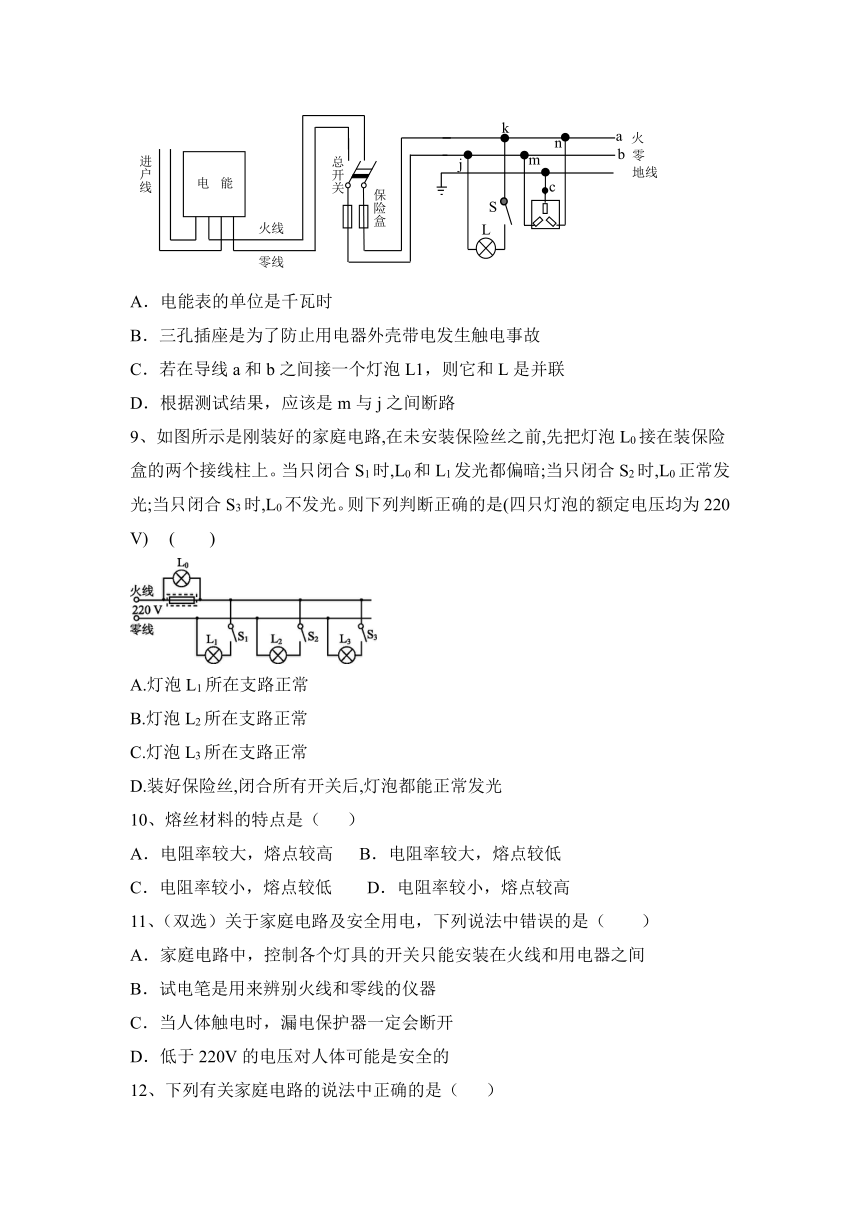

8、如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是（ ）
A．电能表的单位是千瓦时
B．三孔插座是为了防止用电器外壳带电发生触电事故
C．若在导线a和b之间接一个灯泡L1，则它和L是并联
D．根据测试结果，应该是m与j之间断路
9、如图所示是刚装好的家庭电路,在未安装保险丝之前,先把灯泡L0接在装保险盒的两个接线柱上。当只闭合S1时,L0和L1发光都偏暗;当只闭合S2时,L0正常发光;当只闭合S3时,L0不发光。则下列判断正确的是(四只灯泡的额定电压均为220 V) (　　)
A.灯泡L1所在支路正常
B.灯泡L2所在支路正常
C.灯泡L3所在支路正常
D.装好保险丝,闭合所有开关后,灯泡都能正常发光
10、熔丝材料的特点是（ ）
A．电阻率较大，熔点较高 B．电阻率较大，熔点较低
C．电阻率较小，熔点较低 D．电阻率较小，熔点较高
11、（双选）关于家庭电路及安全用电，下列说法中错误的是（　　）
A．家庭电路中，控制各个灯具的开关只能安装在火线和用电器之间
B．试电笔是用来辨别火线和零线的仪器
C．当人体触电时，漏电保护器一定会断开
D．低于220V的电压对人体可能是安全的
12、下列有关家庭电路的说法中正确的是（ ）
A．空气开关跳闸时，一定是某处出现了短路
B．电灯开关应串接在火线与电灯之间
C．家庭电路中的用电器都是串联的
D．电能表测量的是家用电器的总功率
13、某家庭电路中安装有“220V 10A”的空气开关（未画出），如图所示是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（ ）
A. B.
C. D.
14、当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（ ）
A．插座短路 B．开关短路
C．台灯内部出现短路 D．台灯插头短路
15、（多选）关于家庭电路和安全用电，下列说法不正确的是（　　）
A．所有家用电器的外壳都需要接地
B．家庭电路中各个用电器都是串联的
C．使用试电笔判断哪条导线是火线时，要按住笔尾金属体
D．若空气开关“跳闸”，一定是电路中出现了短路
16、如图所示是一款带有开关和指示灯的插线板。下列说法正确的是（ ）
A．可以把用电器的三脚插头改为两脚插头插在两孔插座上使用
B．有金属外壳的家用电器要使用三孔插座
C．插座上的开关和指示灯是并联的
D．使用多个大功率用电器时，可以同时插在同一插线板上
二、填空题。

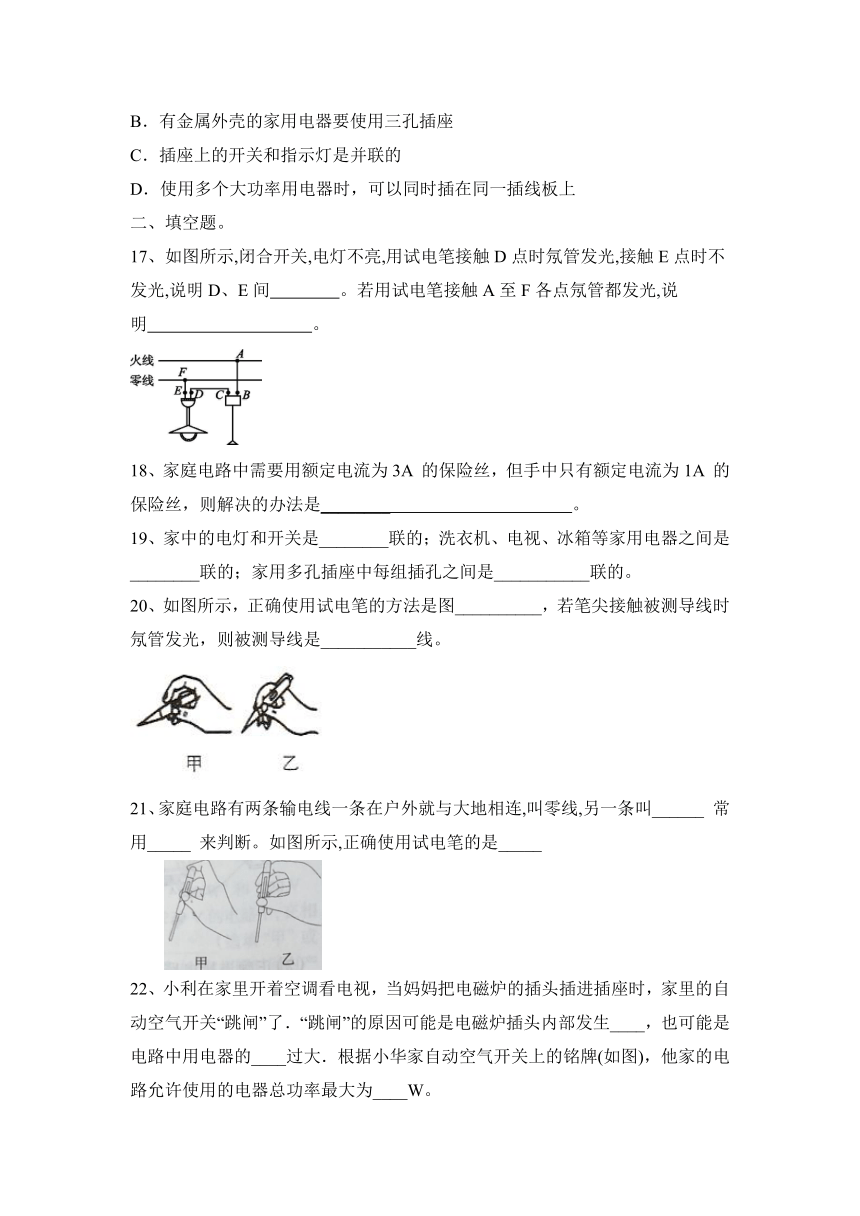

17、如图所示,闭合开关,电灯不亮,用试电笔接触D点时氖管发光,接触E点时不发光,说明D、E间　　　　。若用试电笔接触A至F各点氖管都发光,说明 。
18、家庭电路中需要用额定电流为3A 的保险丝，但手中只有额定电流为1A 的保险丝，则解决的办法是________ 。
19、家中的电灯和开关是________联的；洗衣机、电视、冰箱等家用电器之间是________联的；家用多孔插座中每组插孔之间是___________联的。
20、如图所示，正确使用试电笔的方法是图__________，若笔尖接触被测导线时氖管发光，则被测导线是___________线。
21、家庭电路有两条输电线一条在户外就与大地相连,叫零线,另一条叫______ 常用_____ 来判断。如图所示,正确使用试电笔的是_____
22、小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了．“跳闸”的原因可能是电磁炉插头内部发生____，也可能是电路中用电器的____过大．根据小华家自动空气开关上的铭牌(如图)，他家的电路允许使用的电器总功率最大为____W。
三、作图题。
23、请将图中的“光控开关”、“声控开关”、“灯泡”用笔画线表示导线正确连入电路，设计出只有在光线较暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座（导线不得交叉）．
四、简答题。
24、白炽灯泡是常用的普通灯泡，它是利用电流的热效应制成的，下列有关白炽灯的几个问题，请你作出简要回答：
（1）灯泡什么时候最容易烧坏？
（2）灯泡的灯丝要绕成螺旋状，这样做的目的是什么？
五、实验题。
25、微波炉是人们用来加热食品的常用灶具。微波是一种高频电磁波，它能穿透陶瓷、玻璃、耐热塑胶等材料。微波炉使用的微波频率为2450 MHz。
（1）为了用电安全，微波炉应该使用_______（填“两脚”或“三脚”）插头。
（2）用微波炉加热饭菜时，应选用_______（填“不锈钢”“铁”或“玻璃”）容器来加热，加热过程中是将_______能转化为内能。
（3）小明想知道微波炉的热效率，他用电能表（如图所示）、温度计等工具进行了如下实验：
A.在杯中装有质量为m的冷水，测出水的初温为；
B.把杯子放进微波炉，并选择高温挡；
C.______________；
D.将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这段时间内闪烁的次数n；
E.加热结束后，迅速测出水的末温t。
①以上实验中，还缺少一个步骤，请你补上这个步骤。
②电能表指示灯闪烁一次，用电器消耗的电能_______J。
③微波炉热效率的表达式_______。（用字母表示）
（4）请你利用身边的器材，检验家里的微波炉是否有微波泄漏。
器材：______________；
检验方法：______________ 。
六、计算类综合题。
26、保险丝在电路中起保护作用，电流过大时，能自动切断电路。下表是一段保险丝的数据：
电阻R 熔点
0．2 327℃
（1）请计算当电路中电流达到20A时，在0．5s内该保险丝放出多少热量？（电阻的变化及散热不计）
（2）铜的熔点为1 083 C，试说明为什么不能用铜丝代替保险丝？

2023—2024学年人教物理九年级全一册第19章 生活用电 达标练习附答案
人教第19章 生活用电
一、选择题。（16题）
1、如图甲所示是在家庭电路中使用的定时插座,它可以按照我们设定的时间给用电器供电和断电,可供两种插头的用电器正常使用,相应参数见图乙。下列说法中正确的是(　　)
A.面板上的两组插孔是串联关系
B.不能将电功率为2000 W的用电器单独接入插座使用
C.插座内只有火线和零线两根导线
D.正常情况下,面板上有2个插孔能使试电笔氖管发光
【答案】D
2、某同学家的四盏电灯突然熄灭了，检查发现保险丝并未烧断，用测电笔测试室内各处电路时氖管均发光，则电路故障为（ ）
A．电灯均坏了 B．进户零线开路 C．室内线路有短路 D．进户火线开路
【答案】B
3、（双选）关于家庭电路和安全用电。下列说法正确的是（　　）
A．空气开关跳闸一定是发生了短路
B．使用试电笔时，要用手接触笔尾金属体
C．发现有人触电应立即切断电源，再进行抢救
D．电灯应连在火线和控制它的开关之间
【答案】BC。
4、图为试电笔的结构及使用方法．下列说法正确的是（ ）
A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
【答案】B
5、小明家新购住房刚装修完毕,家中部分照明电路如图所示。验收工程时,小明闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间后熄灭了,他用试电笔分别测试了图中插座的两个孔,发现试电笔氖管都发光。他断开开关S,再次用试电笔测试插座的两个孔,他将观察到(假设电路故障只有一处) (　　)
A.测试两孔时,试电笔氖管都发光
B.测试两孔时,试电笔氖管都不发光
C.只有测试右孔时,试电笔氖管才发光
D.只有测试左孔时,试电笔氖管才发光
【答案】C
6、家庭电路中的保险丝熔断了,以下原因中不可能的是（ ）
A．使用的用电器总功率过大
B．插座中的两根导线的线头相碰了
C．拉线开关中两根导线的线头相碰了
D．保险丝的规格不符合规定的要求
【答案】C
7、（多选）关于家庭电路和安全用电，下列说法中错误的是（　　）
A．为了安全，电灯应接在开关与火线之间
B．有金属外壳的家用电器，为了防止触电，金属外壳需要接地线
C．为防止保险丝熔断，只需更换较粗的保险丝即可
D．试电笔在使用时，不能碰触笔尾金属体，否则会发生触电事故
【答案】ACD。
8、如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是（ ）
A．电能表的单位是千瓦时
B．三孔插座是为了防止用电器外壳带电发生触电事故
C．若在导线a和b之间接一个灯泡L1，则它和L是并联
D．根据测试结果，应该是m与j之间断路
【答案】D
9、如图所示是刚装好的家庭电路,在未安装保险丝之前,先把灯泡L0接在装保险盒的两个接线柱上。当只闭合S1时,L0和L1发光都偏暗;当只闭合S2时,L0正常发光;当只闭合S3时,L0不发光。则下列判断正确的是(四只灯泡的额定电压均为220 V) (　　)
A.灯泡L1所在支路正常
B.灯泡L2所在支路正常
C.灯泡L3所在支路正常
D.装好保险丝,闭合所有开关后,灯泡都能正常发光
【答案】A　
10、熔丝材料的特点是（ ）
A．电阻率较大，熔点较高 B．电阻率较大，熔点较低
C．电阻率较小，熔点较低 D．电阻率较小，熔点较高
【答案】B
11、（双选）关于家庭电路及安全用电，下列说法中错误的是（　　）
A．家庭电路中，控制各个灯具的开关只能安装在火线和用电器之间
B．试电笔是用来辨别火线和零线的仪器
C．当人体触电时，漏电保护器一定会断开
D．低于220V的电压对人体可能是安全的
【答案】CD。
12、下列有关家庭电路的说法中正确的是（ ）
A．空气开关跳闸时，一定是某处出现了短路
B．电灯开关应串接在火线与电灯之间
C．家庭电路中的用电器都是串联的
D．电能表测量的是家用电器的总功率
【答案】B
13、某家庭电路中安装有“220V 10A”的空气开关（未画出），如图所示是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（ ）
A. B.
C. D.
【答案】D
14、当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（ ）
A．插座短路 B．开关短路
C．台灯内部出现短路 D．台灯插头短路
【答案】C
15、（多选）关于家庭电路和安全用电，下列说法不正确的是（　　）
A．所有家用电器的外壳都需要接地
B．家庭电路中各个用电器都是串联的
C．使用试电笔判断哪条导线是火线时，要按住笔尾金属体
D．若空气开关“跳闸”，一定是电路中出现了短路
【答案】ABD。
16、如图所示是一款带有开关和指示灯的插线板。下列说法正确的是（ ）
A．可以把用电器的三脚插头改为两脚插头插在两孔插座上使用
B．有金属外壳的家用电器要使用三孔插座
C．插座上的开关和指示灯是并联的
D．使用多个大功率用电器时，可以同时插在同一插线板上
【答案】B
二、填空题。
17、如图所示,闭合开关,电灯不亮,用试电笔接触D点时氖管发光,接触E点时不发光,说明D、E间　　　　。若用试电笔接触A至F各点氖管都发光,说明 。
【答案】断路　进户零线断路
18、家庭电路中需要用额定电流为3A 的保险丝，但手中只有额定电流为1A 的保险丝，则解决的办法是________ 。
【答案】将三根额定电流为1A 的保险丝并联
19、家中的电灯和开关是________联的；洗衣机、电视、冰箱等家用电器之间是________联的；家用多孔插座中每组插孔之间是___________联的。
【答案】串 并 并
20、如图所示，正确使用试电笔的方法是图__________，若笔尖接触被测导线时氖管发光，则被测导线是___________线。
【答案】甲; 火
21、家庭电路有两条输电线一条在户外就与大地相连,叫零线,另一条叫______ 常用_____ 来判断。如图所示,正确使用试电笔的是_____
【答案】火 试电笔 甲
22、小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了．“跳闸”的原因可能是电磁炉插头内部发生____，也可能是电路中用电器的____过大．根据小华家自动空气开关上的铭牌(如图)，他家的电路允许使用的电器总功率最大为____W。
【答案】短路 总功率 4400
三、作图题。
23、请将图中的“光控开关”、“声控开关”、“灯泡”用笔画线表示导线正确连入电路，设计出只有在光线较暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座（导线不得交叉）．
【答案】如图所示：
四、简答题。
24、白炽灯泡是常用的普通灯泡，它是利用电流的热效应制成的，下列有关白炽灯的几个问题，请你作出简要回答：
（1）灯泡什么时候最容易烧坏？
（2）灯泡的灯丝要绕成螺旋状，这样做的目的是什么？
【答案】
（1）开灯瞬间，灯丝温度低，电阻小电压一定，因此实际功率大。
（2）减小散热面积，提高灯丝的温度。
五、实验题。
25、微波炉是人们用来加热食品的常用灶具。微波是一种高频电磁波，它能穿透陶瓷、玻璃、耐热塑胶等材料。微波炉使用的微波频率为2450 MHz。
（1）为了用电安全，微波炉应该使用_______（填“两脚”或“三脚”）插头。
（2）用微波炉加热饭菜时，应选用_______（填“不锈钢”“铁”或“玻璃”）容器来加热，加热过程中是将_______能转化为内能。
（3）小明想知道微波炉的热效率，他用电能表（如图所示）、温度计等工具进行了如下实验：
A.在杯中装有质量为m的冷水，测出水的初温为；
B.把杯子放进微波炉，并选择高温挡；
C.______________；
D.将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这段时间内闪烁的次数n；
E.加热结束后，迅速测出水的末温t。
①以上实验中，还缺少一个步骤，请你补上这个步骤。
②电能表指示灯闪烁一次，用电器消耗的电能_______J。
③微波炉热效率的表达式_______。（用字母表示）
（4）请你利用身边的器材，检验家里的微波炉是否有微波泄漏。
器材：______________；
检验方法：______________ 。
【答案】（1）三脚
（2）玻璃；电
（3）关闭其他用电器； ②1125； ③
（4）手机；先用手机拨通家里的固定电话，当固定电话的铃声响起时，将手机放入微波炉内，并关上炉门，观察家里的固定电话的铃声有无发生变化；若铃声减弱直至无声，说明微波炉的防泄漏功能较强（手机发射的电磁波不能传播出来），若仍能听到铃声，说明微波炉的防泄漏功能存在问题（手机发射的电磁波能够传播出来）
六、计算类综合题。
26、保险丝在电路中起保护作用，电流过大时，能自动切断电路。下表是一段保险丝的数据：
电阻R 熔点
0．2 327℃
（1）请计算当电路中电流达到20A时，在0．5s内该保险丝放出多少热量？（电阻的变化及散热不计）
（2）铜的熔点为1 083 C，试说明为什么不能用铜丝代替保险丝？
【答案】40J 铜丝的熔点高，当电流过大时，不能熔断，对电路起不到保护作用
【解析】本题是对保险丝作用的考查，保险丝是利用了电流的热效应，当电路中电流过大时，保险丝的温度迅速升高，达到其熔点熔断，对电路起保护作用。铜的熔点比保险丝高的多，所以当电路中电流过大时，铜丝不能熔断，对电路起不到保护作用。另外铜的电阻率比保险丝的电阻率小的多，所以在外观形状相同时，电阻比保险丝的电阻小。电流做功放出热量的多少可以利用焦耳定律进行计算，即Q=I2Rt=（20A）2×0．2Ω×0．5s=40J。
