(共30张PPT)
人教版 高中选择性必修第二册
第2节 法拉第电磁感应定律

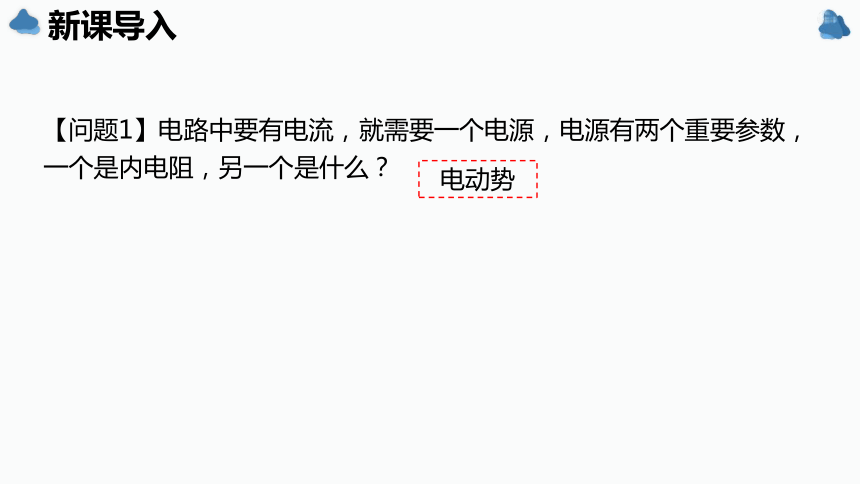

新课导入
【问题1】电路中要有电流,就需要一个电源,电源有两个重要参数,一个是内电阻,另一个是什么?
电动势

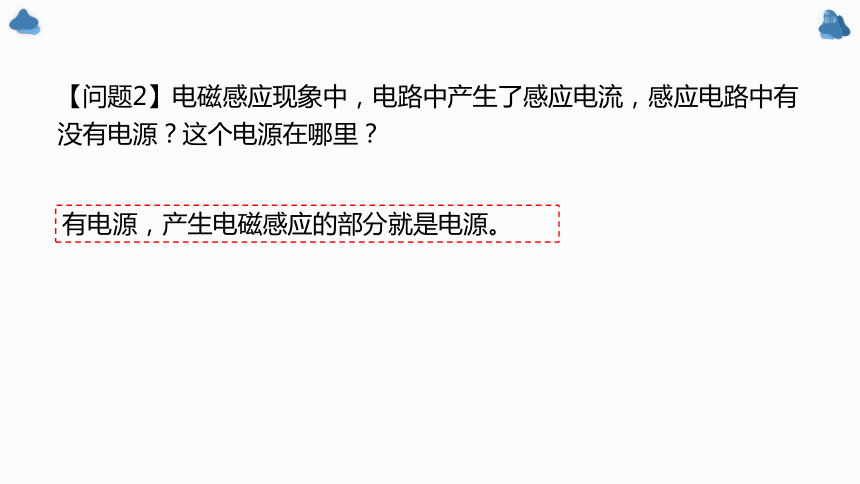

【问题2】电磁感应现象中,电路中产生了感应电流,感应电路中有没有电源?这个电源在哪里?
有电源,产生电磁感应的部分就是电源。

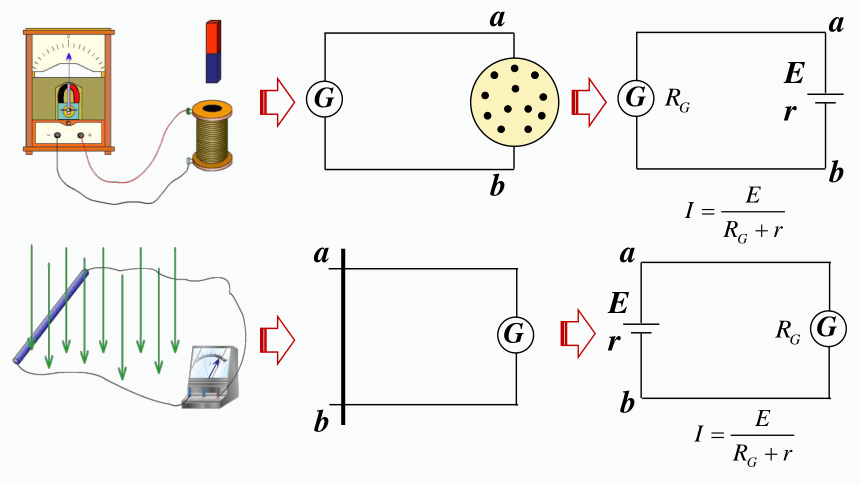

产生电磁感应的部分就是电源。
G
E r
a
b
G
E r
a
b
G
a
b
G
a
b

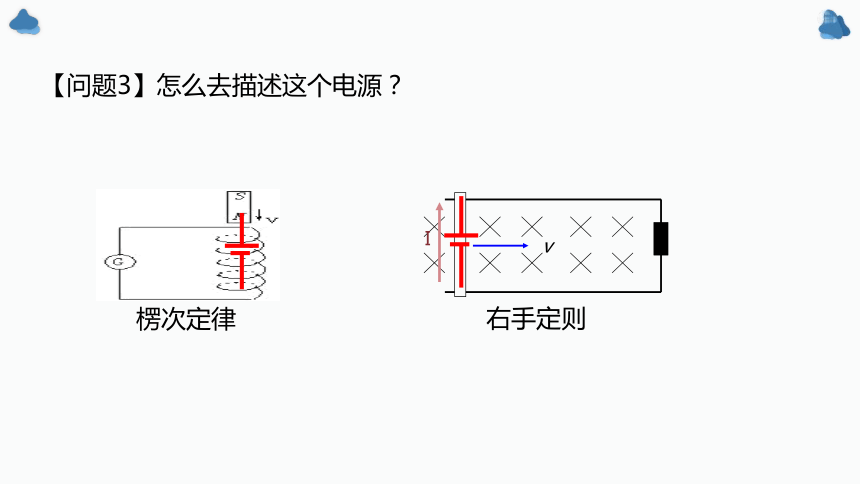

【问题3】怎么去描述这个电源?
I
v
楞次定律
右手定则
感应电动势
01

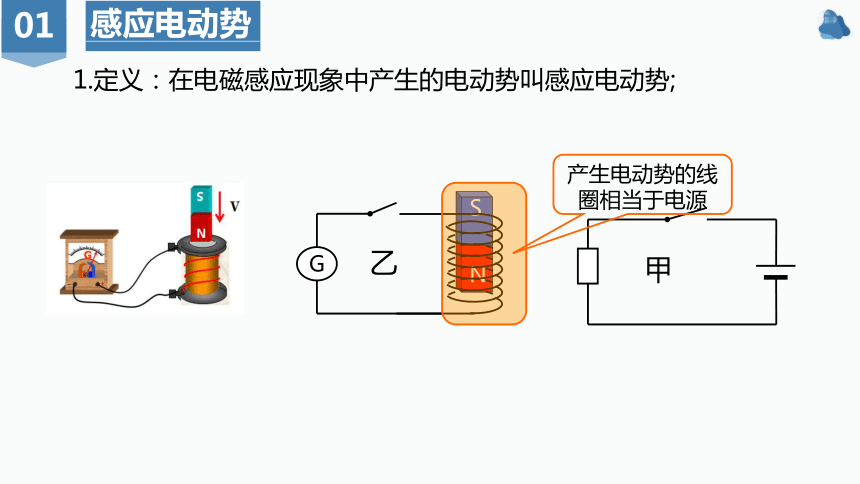

1.定义:在电磁感应现象中产生的电动势叫感应电动势;
N
S
G


产生电动势的线圈相当于电源
感应电动势
01

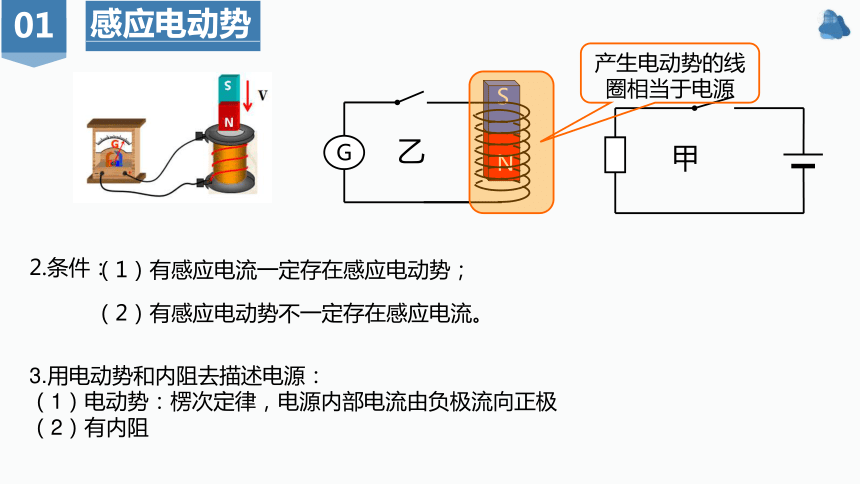

2.条件:
(1)有感应电流一定存在感应电动势;
(2)有感应电动势不一定存在感应电流。
N
S
G


产生电动势的线圈相当于电源
3.用电动势和内阻去描述电源:
(1)电动势:楞次定律,电源内部电流由负极流向正极
(2)有内阻

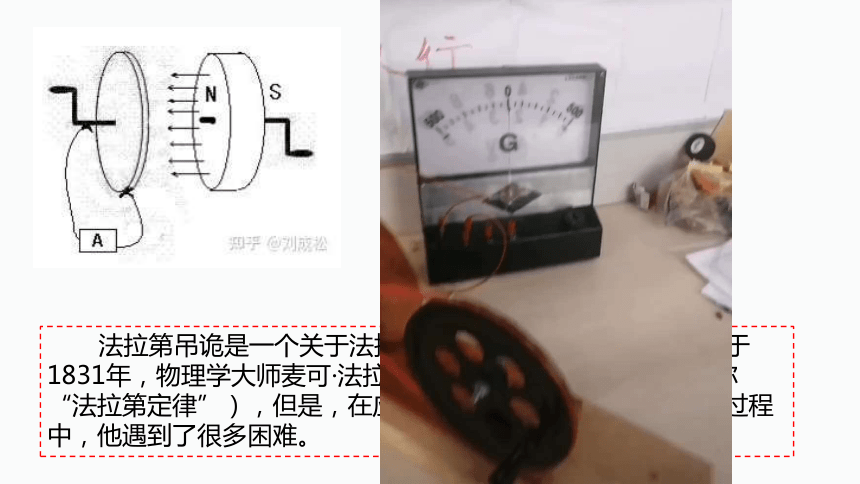

法拉第吊诡是一个关于法拉第电磁感应定律的物理实验。于1831年,物理学大师麦可·法拉第推断出法拉第感应定律(简称“法拉第定律”),但是,在应用这定律来解释法拉第吊诡的过程中,他遇到了很多困难。
为什么会产生感应电动势呢?

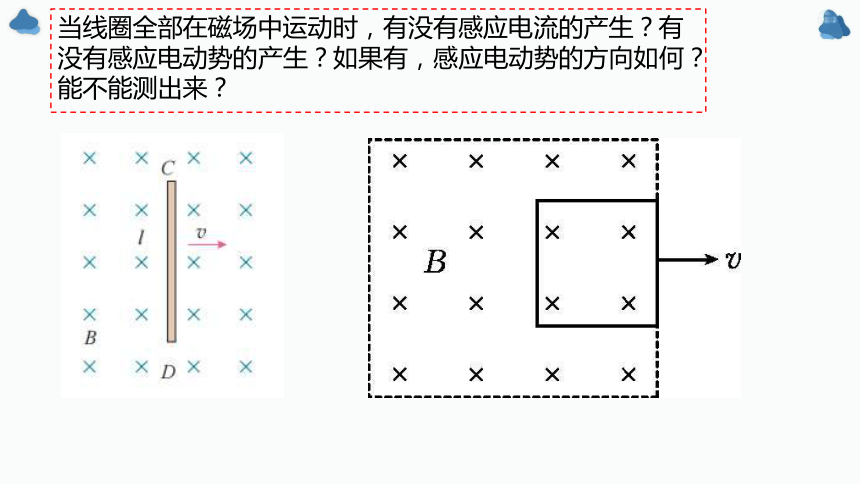

当线圈全部在磁场中运动时,有没有感应电流的产生?有没有感应电动势的产生?如果有,感应电动势的方向如何?能不能测出来?

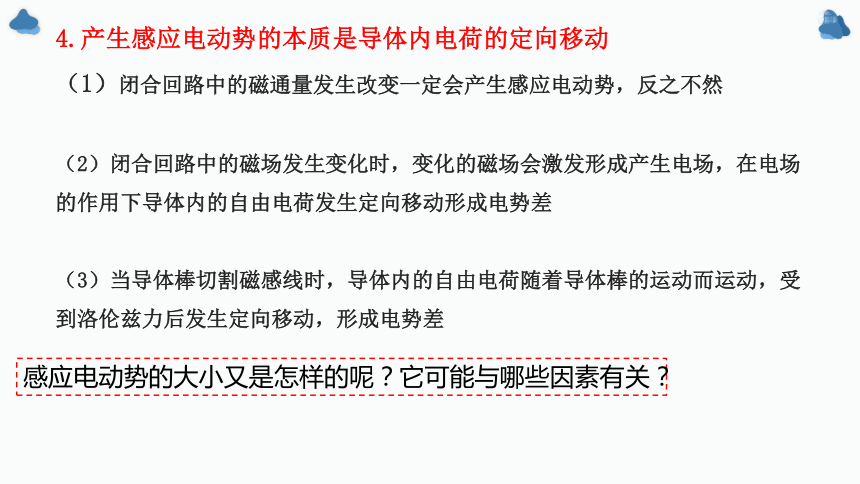

4.产生感应电动势的本质是导体内电荷的定向移动
(1)闭合回路中的磁通量发生改变一定会产生感应电动势,反之不然
(2)闭合回路中的磁场发生变化时,变化的磁场会激发形成产生电场,在电场的作用下导体内的自由电荷发生定向移动形成电势差
(3)当导体棒切割磁感线时,导体内的自由电荷随着导体棒的运动而运动,受到洛伦兹力后发生定向移动,形成电势差
感应电动势的大小又是怎样的呢?它可能与哪些因素有关?
探究影响感应电动势大小的因素
02
实验装置如图所示,线圈的两端与电压表相连。将强磁体从长玻璃管上端由静止下落,穿过线圈。分别使线圈距离上管20cm,30cm,40cm和50cm,记录电压表的示数以及发生的现象。分别改变线圈的匝数、磁体的强度,重复上面的实验,得出定性的结论。
探究影响感应电动势大小的因素
02
实验过程
线圈匝数:200
磁铁个数:2个
下落高度 指针指示值
10厘米

18
36 ?
感应电流大小与磁铁运动速度成正比
探究影响感应电动势大小的因素
02
实验过程
线圈匝数:200
下落高度:30厘米
磁铁个数 指针指示值
1个

15
31?
感应电流大小与磁铁个数成正比
2个
探究影响感应电动势大小的因素
02
实验过程
磁铁个数:2个
下落高度:30厘米
线圈匝数 指针指示值
100

15
31 ?
感应电流大小与线圈匝数成正比

200
法拉第电磁感应定律
03
1.内容:闭合电路中感应电动势的大小,跟穿过这一电路的磁通量的变化率成正比。
线圈有n匝
2.公式:
法拉第电磁感应定律
03
3.注意:
(1)公式中Δφ取绝对值,不涉及正负,感应电流的方向另行判断。
(2)产生感应电动势的那部分导体相当于电源,感应电动势即该电源的电动势。
法拉第电磁感应定律
03
①B不变, S发生变化,ΔS=S2-S1 :
②S不变, B发生变化,ΔB=B2-B1 :
4.应用:用公式 求E的几种常见情况:
③如果B、S都变化呢?
ω
如图所示闭合线框一部分导体ab长l,处于匀强磁场中,磁感应强度是B,ab以速度v匀速切割磁感线,求产生的感应电动势。
回路在时间Δt内增大的面积为:
ΔS=LvΔt
产生的感应电动势为:
穿过回路的磁通量的变化为
ΔΦ=BΔS
=BLvΔt
(v⊥B)
(v⊥杆)
a
b
× × × × × × × × × × × ×
× × × ×
G
a
b
v
那要是B、l、v不垂直怎么计算呢?
θ
v
B
v2
如果将与B的方向夹角为θ速度按右图中所示分解在与磁场垂直和与磁场平行方向上,他们各自的产生电动势是多少?
①垂直于磁感线的分量:v1=vsinθ
②平行于磁感线的分量:v2=vcosθ
只有垂直于磁感线的分量切割磁感线,于是产生感应电动势:
E=Blv1=Blvsinθ
θ=0时
平行:E=0
θ=90° 时
垂直:E=Blv
(无切割)
04
导线切割磁感线时的感应电动势
θ
v
B
V1
V2
④l应为有效长度
③若v//B,则E=0
1.公式:
②若导体斜割:
注意:
①此公式只适用于双垂直切割
(v⊥B)
(v⊥杆)
θ为v与B夹角
2.方向:
若v//杆,则E=0
由等效电源的负极流向正极
3.l为切割磁感线的有效长度
E=Blvsinθ
v
θ
vsinθ
vcosθ
感应电动势:
E=Bvlsinθ
l:导线垂直于运动方向上的投影。
× × × × × × × × × × × × × × ×
× × × × × × × × × × × × × × ×
v
l
× × × × × × × × × × × × × × ×
× × × × × × × × × × × × × × ×
v
l
× × × × × × × × × × × × × × ×
O
A
L
4.转动切割
如图所示,导体棒长为l,磁感应强度为B,垂直于纸面向里。以O为圆心转动,角速度ω,求E。
v
由于棒上各点的速度随着距离O点的距离均匀变化,所以可以用O、A两点的平均速度代替棒运动的速度求解。
右手定则:φA>φO
× × × × × × × × × ×
课堂总结
法拉第电磁感应定律
法拉第电磁感应定律
右手定则
感应电动势
(v⊥B)
(v⊥杆)
巩固提升
巩固提升
