专题：电路故障分析与检测
第十七章 欧姆定律
01 典例精讲

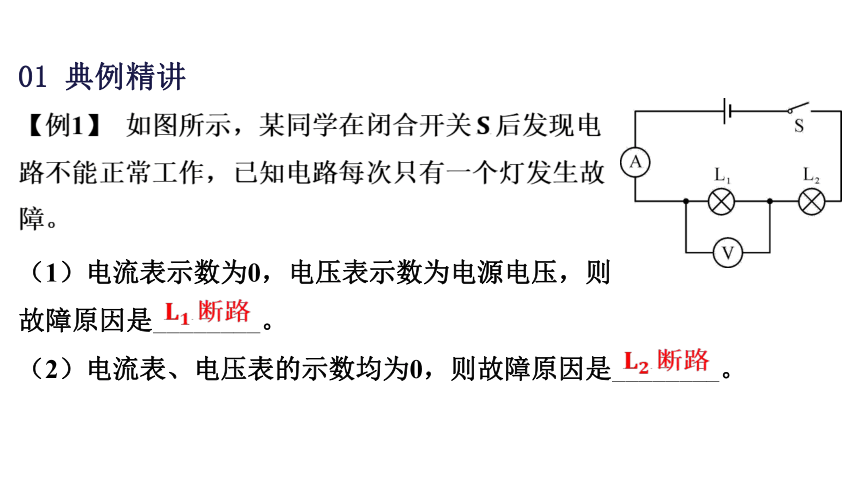

【例1】 如图所示，某同学在闭合开关 ???? 后发现电
路不能正常工作，已知电路每次只有一个灯发生故
障。
?
（1）电流表示数为0，电压表示数为电源电压，则
故障原因是________。
???????? 断路
?
（2）电流表、电压表的示数均为0，则故障原因是________。
???????? 断路
?

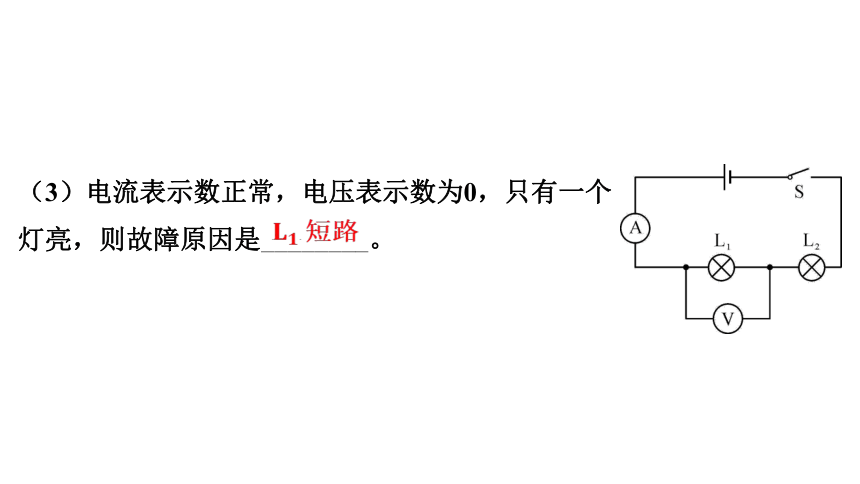

（3）电流表示数正常，电压表示数为0，只有一个
灯亮，则故障原因是________。
???????? 短路
?

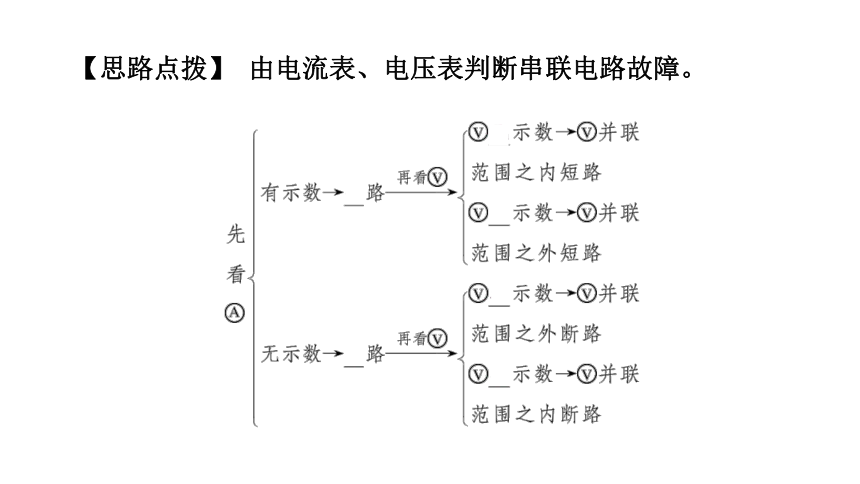

【思路点拨】 由电流表、电压表判断串联电路故障。

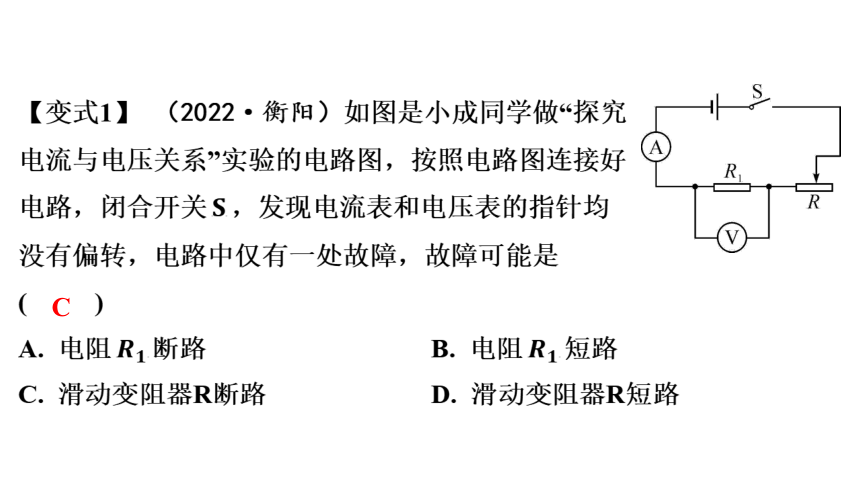

【变式1】 （2022·衡阳）如图是小成同学做“探究
电流与电压关系”实验的电路图，按照电路图连接好
电路，闭合开关 ???? ，发现电流表和电压表的指针均
没有偏转，电路中仅有一处故障，故障可能是
( )
?
C
A. 电阻 ???????? 断路 B. 电阻 ???????? 短路
C. 滑动变阻器R断路 D. 滑动变阻器R短路
?

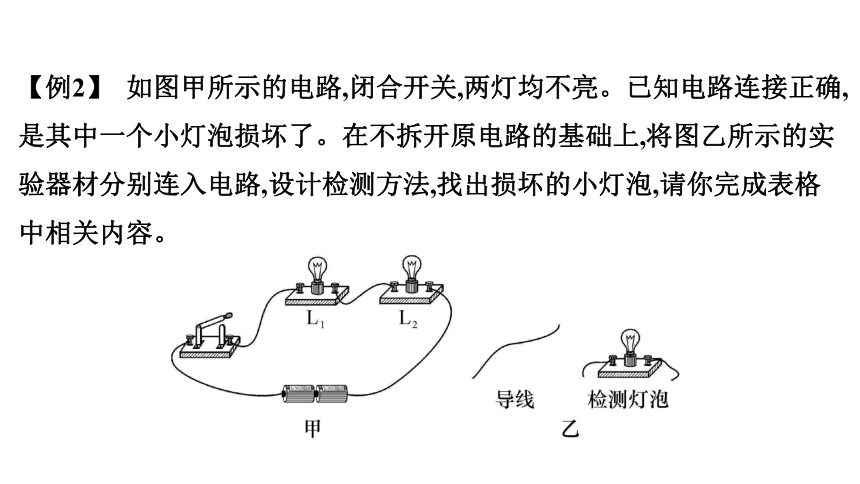

【例2】 如图甲所示的电路,闭合开关,两灯均不亮。已知电路连接正确,是其中一个小灯泡损坏了。在不拆开原电路的基础上,将图乙所示的实验器材分别连入电路,设计检测方法,找出损坏的小灯泡,请你完成表格中相关内容。

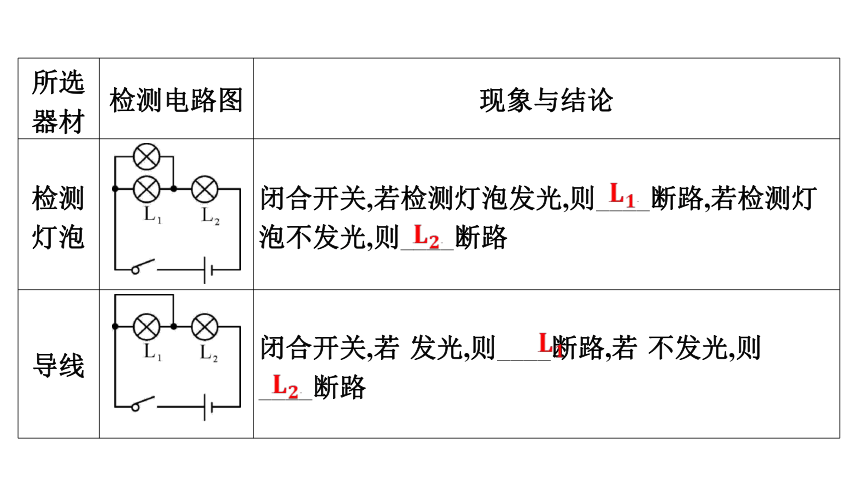

所选
器材
检测电路图
现象与结论
检测
灯泡
闭合开关,若检测灯泡发光,则____断路,若检测灯
泡不发光,则____断路
导线
闭合开关,若 发光,则____断路,若 不发光,则
____断路
????????
?
????????
?
????????
?
????????
?
【变式2】 （2022·呼和浩特）如图所示，小嫒同学设计了一个简单
的“调光电路”。电路连接好后闭合开关，导线完好，却发现小灯泡不
亮，电流表无示数。于是用一个完好的电压表探测电路故障，将电压
表接在 ???? 、 ???? 两点间，发现无示数；接在 ???? 、 ???? 两点间，发现有示数。
则下列说法正确的是( )
?
D
A. 滑动变阻器短路 B. 滑动变阻器断路
C. 小灯泡短路 D. 小灯泡断路
02 针对训练
1.（2022·怀化）如图所示，导线连接无误，闭合开
关后两灯都不亮，电压表有示数且接近电源电压，电
流表无示数，其原因可能是( )
B
A. ???????? 短路 B. ???????? 断路
C. ???????? 短路 D. ???????? 断路
?
第2题图
2.（2022·黄冈黄梅县期中）如图所示，电源
电压 ???? 恒定，闭合开关， ???????? 、 ???????? 两灯均正常
发光，电流表和电压表均有示数。过一会儿，
其中一只灯泡突然熄灭，两个电表示数均不变，
假设故障是由其中某只灯泡引起的，则造成此
现象的原因可能是( )
?
D
A. ???????? 短路 B. ???????? 短路
C. ???????? 断路 D. ???????? 断路
?
第3题图
3.（2022·东营）如图所示，闭合开关，灯
???????? 、 ???????? 均不亮，小华用电压表去判断电路故
障，当他将电压表接在 ???????? 两端时，电压表无
示数；当他将电压表接在 ???????? 两端时，电压表
有示数，由此可以判断( )
?
B
A. 灯 ???????? 断路 B. 灯 ???????? 断路
C. 灯 ???????? 短路 D. 灯 ???????? 短路
?
4.（2022·南通）如图所示电路，闭合开关 ???? ，灯
泡 ???? 不亮且电流表和电压表均无示数，用电压表
检测电路，当电压表分别接 ???? 、 ???? 两点和 ???? 、 ???? 两
点时，电压表均无示数，接 ???? 、 ???? 两点时电压表有
示数，则可判断( )
?
C
A. 变阻器短路 B. 灯泡短路 C. 开关断路 D. 电流表断路
5.（2021·兰州）如图所示的电路，电源电压恒定不变，闭合开关 ????
后，发现两只灯泡都不亮，电流表示数为零。小明用一根导线检查电
路故障，收集到的数据及相关现象如表所示，则关于电路中可能存在
的故障，下列说法中正确的是( )
?
导线并联位置
、
、
、
、
、
电流表示数/A
0
0
0
0
0
发光情况
不亮
不亮
不亮
不亮
亮
发光情况
不亮
不亮
不亮
不亮
不亮
A. 灯泡 ???????? 和电流表 ???? 断路 B. 电流表 ???? 和灯泡 ???????? 断路
C. 只有灯泡 ???????? 断路 D. 只有灯泡 ???????? 断路
?
√
6.（2022·荆州）在进行“探究串联电路电压特点”的实验
时，电路如图所示。对于实验过程中出现的现象的分析正
确的是( )
B
A. 如果只有灯泡 ???????? 断路，则开关闭合后电压表示数为零
B. 如果只有灯泡 ???????? 断路，则开关闭合后电压表示数为零
C. 开关闭合后，如果灯泡 ???????? 不亮、 ???????? 亮，一定是灯泡 ???????? 断路
D. 开关闭合后，如果电压表示数为电源电压，一定是灯泡 ???????? 短路
?
7.（2021·襄阳）电路如图所示，闭合开关 ???? 后，灯泡
???????? 、 ???????? 的连接方式是______（填“串联”或“并联”）。
闭合开关 ???? 后，两灯均发光，两电表均有示数。过一会
儿，某个灯泡由于发生故障而熄灭，电流表有示数，
电压表示数为零，则故障原因是_____________。
?
串联
灯泡 ???????? 短路
