第十九章 生活用电 达标练习（含答案）2023—2024学年人教版物理九年级全一册

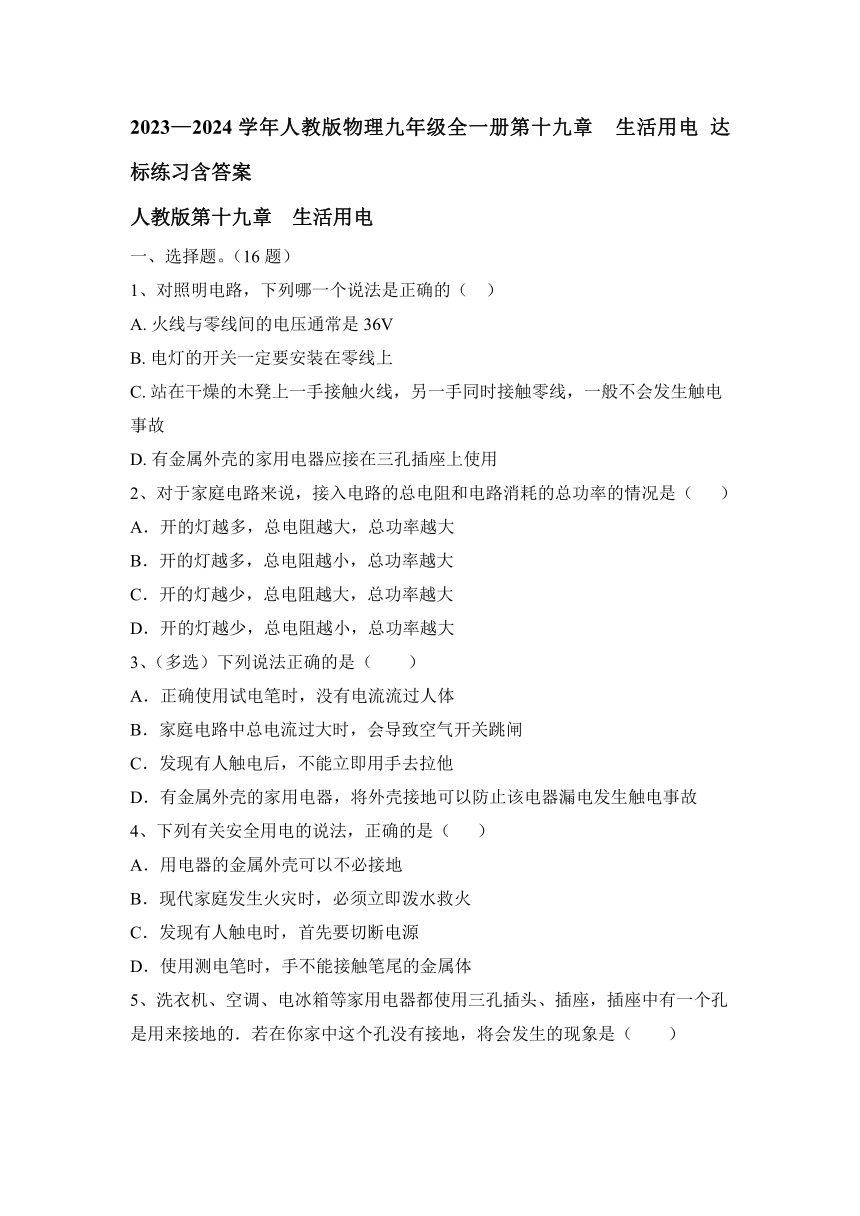

2023—2024学年人教版物理九年级全一册第十九章 生活用电 达标练习含答案
人教版第十九章 生活用电
一、选择题。（16题）
1、对照明电路，下列哪一个说法是正确的（ ）
A. 火线与零线间的电压通常是36V
B. 电灯的开关一定要安装在零线上
C. 站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故
D. 有金属外壳的家用电器应接在三孔插座上使用
2、对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（ ）
A．开的灯越多，总电阻越大，总功率越大
B．开的灯越多，总电阻越小，总功率越大
C．开的灯越少，总电阻越大，总功率越大
D．开的灯越少，总电阻越小，总功率越大
3、（多选）下列说法正确的是（　　）
A．正确使用试电笔时，没有电流流过人体
B．家庭电路中总电流过大时，会导致空气开关跳闸
C．发现有人触电后，不能立即用手去拉他
D．有金属外壳的家用电器，将外壳接地可以防止该电器漏电发生触电事故
4、下列有关安全用电的说法，正确的是（ ）
A．用电器的金属外壳可以不必接地
B．现代家庭发生火灾时，必须立即泼水救火
C．发现有人触电时，首先要切断电源
D．使用测电笔时，手不能接触笔尾的金属体

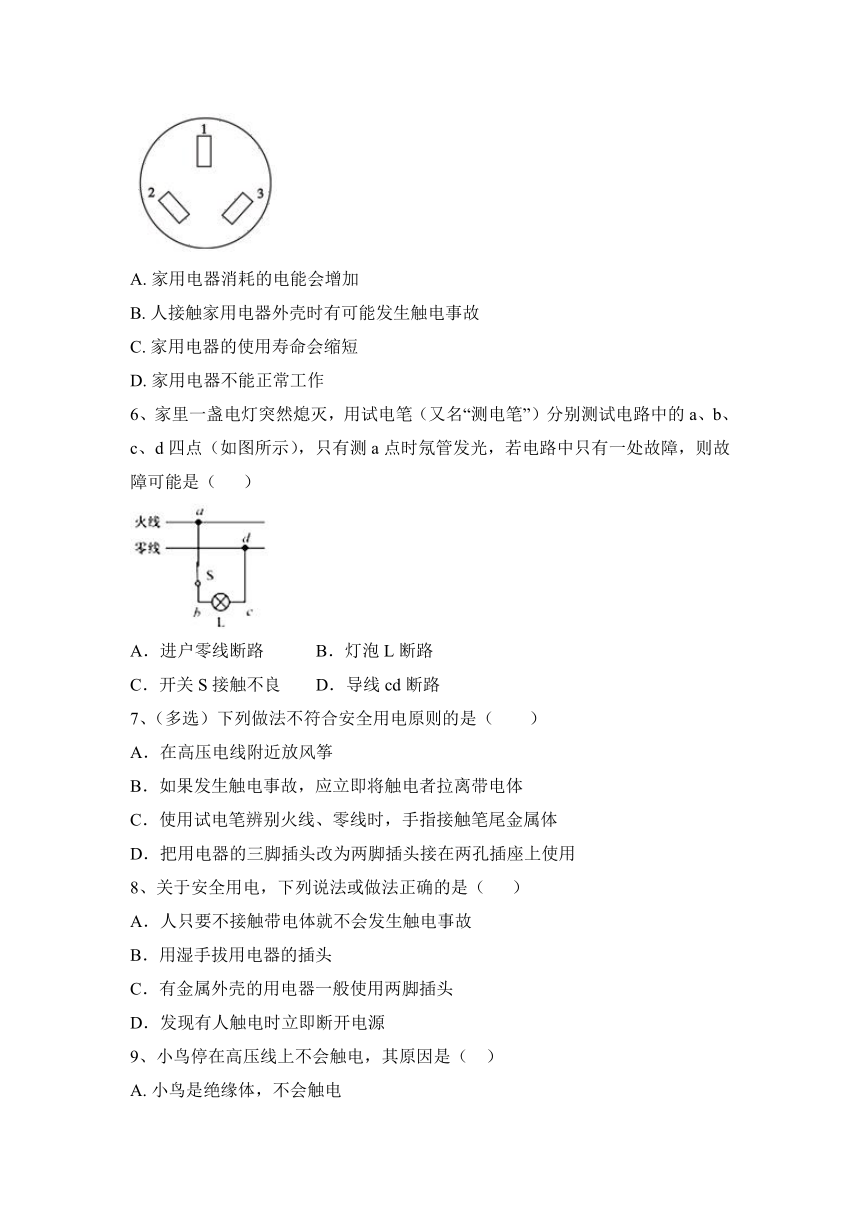

5、洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的．若在你家中这个孔没有接地，将会发生的现象是（　　）
A. 家用电器消耗的电能会增加
B. 人接触家用电器外壳时有可能发生触电事故
C. 家用电器的使用寿命会缩短
D. 家用电器不能正常工作
6、家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（ ）
A．进户零线断路 B．灯泡L断路
C．开关S接触不良 D．导线cd断路
7、（多选）下列做法不符合安全用电原则的是（　　）
A．在高压电线附近放风筝
B．如果发生触电事故，应立即将触电者拉离带电体
C．使用试电笔辨别火线、零线时，手指接触笔尾金属体
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
8、关于安全用电，下列说法或做法正确的是（ ）
A．人只要不接触带电体就不会发生触电事故
B．用湿手拔用电器的插头
C．有金属外壳的用电器一般使用两脚插头
D．发现有人触电时立即断开电源
9、小鸟停在高压线上不会触电，其原因是（ ）
A. 小鸟是绝缘体，不会触电
B. 小鸟两爪间的电压低，小鸟不会触电
C. 小鸟的爪耐高压，小鸟不会触电
D. 高压线有橡胶外皮
10、家庭电路中的保险丝熔断了，以下原因中不可能的（ ）
A．家庭电路中用电器的总功率过大
B．电灯开关中的两根导线相碰
C．保险丝的规格不合适，熔断电流太小
D．插头中的两根导线相碰
11、（多选）随着科技的发展，家用电器种类越来越多，家庭用电安全也越来越受到人们的重视，从安全用电角度，下列说法中正确的是（　　）
A．控制电灯的开关应接在电灯与火线之间
B．为了节约导线，应该在一个插排上尽可能多地连接用电器
C．发现有人触电时，立即切断电源
D．不能用湿抹布擦拭正在工作中的用电器
12、如图所示为某家庭卫生间电路，电灯和电热器都在正常工作．在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，检查发现有一根熔丝熔断了．下列分析不合理的是（ ）
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光

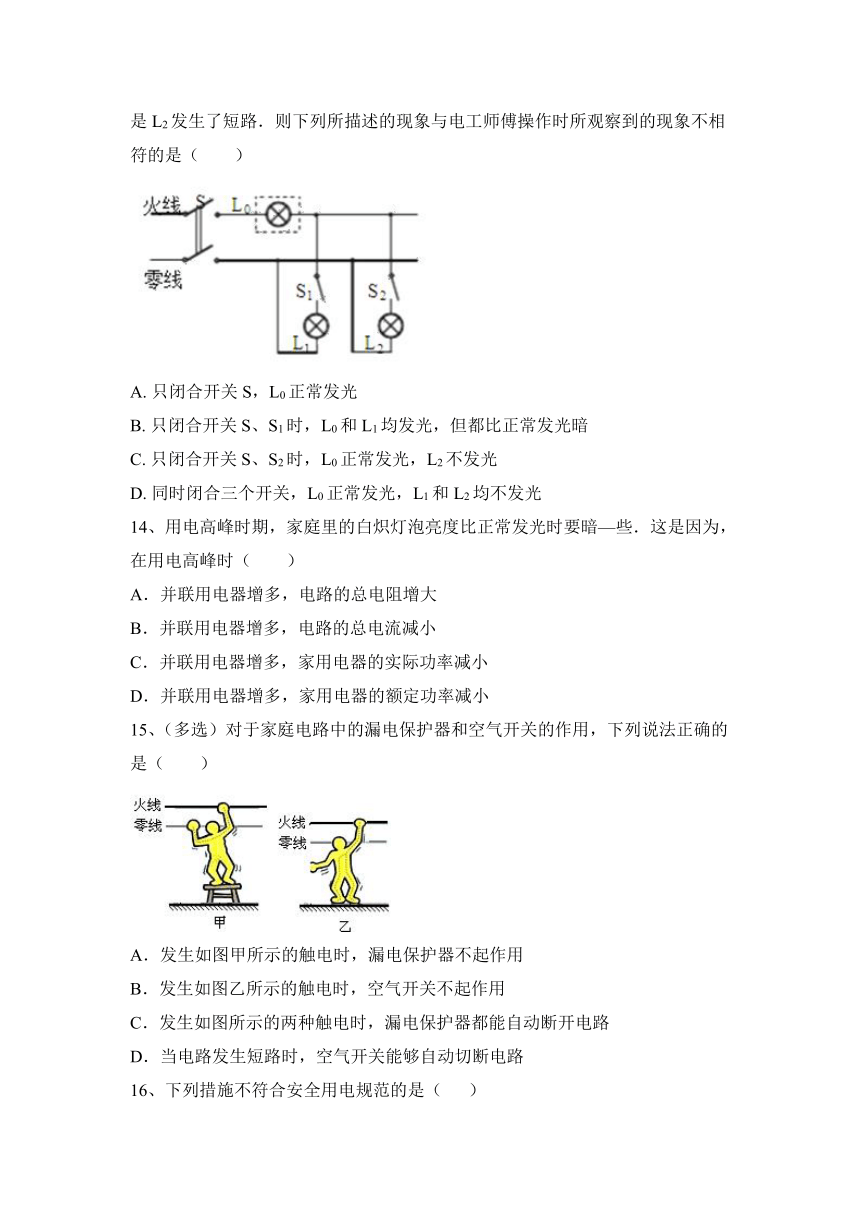

13、电工师傅在帮某个家庭检修电路故障时，用一盏标有“220V 40W”的完好灯泡L0（检验灯泡）取代保险丝接入电路，如图所示．电工师傅将其它用电器都断开，只保留了L1、L2两个灯泡所在支路，并经过一系列的操作，确定了故障是L2发生了短路．则下列所描述的现象与电工师傅操作时所观察到的现象不相符的是（　　）
A. 只闭合开关S，L0正常发光
B. 只闭合开关S、S1时，L0和L1均发光，但都比正常发光暗
C. 只闭合开关S、S2时，L0正常发光，L2不发光
D. 同时闭合三个开关，L0正常发光，L1和L2均不发光
14、用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时（ ）
A．并联用电器增多，电路的总电阻增大
B．并联用电器增多，电路的总电流减小
C．并联用电器增多，家用电器的实际功率减小
D．并联用电器增多，家用电器的额定功率减小
15、（多选）对于家庭电路中的漏电保护器和空气开关的作用，下列说法正确的是（　　）
A．发生如图甲所示的触电时，漏电保护器不起作用
B．发生如图乙所示的触电时，空气开关不起作用
C．发生如图所示的两种触电时，漏电保护器都能自动断开电路
D．当电路发生短路时，空气开关能够自动切断电路
16、下列措施不符合安全用电规范的是（ ）

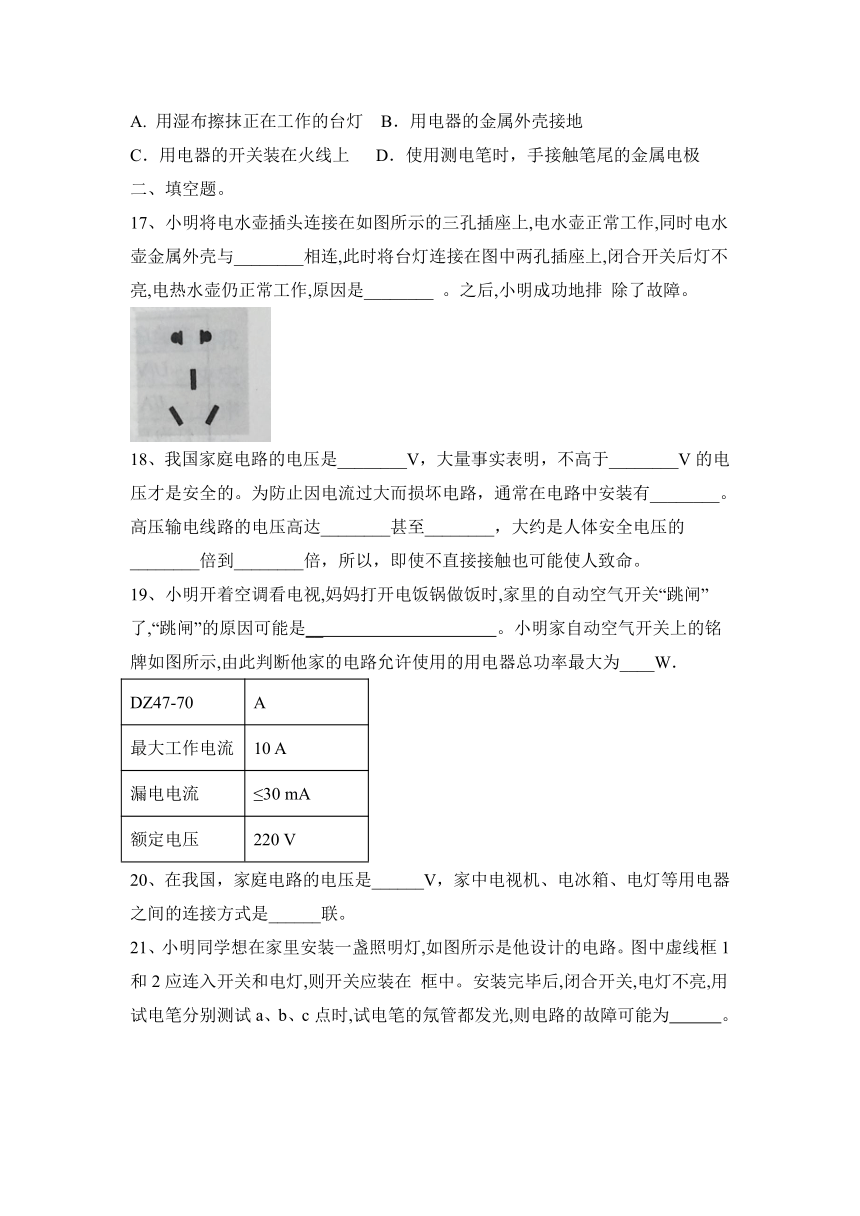

A. 用湿布擦抹正在工作的台灯 B．用电器的金属外壳接地
C．用电器的开关装在火线上 D．使用测电笔时，手接触笔尾的金属电极
二、填空题。
17、小明将电水壶插头连接在如图所示的三孔插座上,电水壶正常工作,同时电水壶金属外壳与________相连,此时将台灯连接在图中两孔插座上,闭合开关后灯不亮,电热水壶仍正常工作,原因是________ 。之后,小明成功地排 除了故障。
18、我国家庭电路的电压是________V，大量事实表明，不高于________V的电压才是安全的。为防止因电流过大而损坏电路，通常在电路中安装有________。高压输电线路的电压高达________甚至________，大约是人体安全电压的________倍到________倍，所以，即使不直接接触也可能使人致命。
19、小明开着空调看电视,妈妈打开电饭锅做饭时,家里的自动空气开关“跳闸”了,“跳闸”的原因可能是__ 。小明家自动空气开关上的铭牌如图所示,由此判断他家的电路允许使用的用电器总功率最大为____W．
DZ47-70 A
最大工作电流 10 A
漏电电流 ≤30 mA
额定电压 220 V
20、在我国，家庭电路的电压是______V，家中电视机、电冰箱、电灯等用电器之间的连接方式是______联。
21、小明同学想在家里安装一盏照明灯,如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯,则开关应装在 框中。安装完毕后,闭合开关,电灯不亮,用试电笔分别测试a、b、c点时,试电笔的氖管都发光,则电路的故障可能为 。
22、熔丝的材料应满足的条件是电阻率大，熔点________．熔丝应________联在电路中。
三、作图题。
23、在图中虚线框A和B内分别接入开关和电灯（元件符号：开关，电灯），并完成三孔插座的连接，使电路符合安全用电的要求。
四、简答题。
24、小明在家学习时遇到这样的情况：刚把台灯的插头插入插座中，就听到“啪”的一声，家里的所有用电器都停止了工作。经检查保险丝烧断了。请你用所学的物理知识解释保险丝烧断的原因。____________________________________________________。
五、实验题。
25、小明同学为了探究家庭电路中电流过大的原因，做了如下实验．他用若干“12V　6W”的灯泡作为用电器，12V的铅蓄电池代替家庭照明电路的电源，电源的正极代替火线．在正极与用电器之间接入一段保险丝，在负极与用电器之间接入一块电流表。
(1)小明实验时用12V电池代替家庭照明电路的电源的好处是 。
(2)小明依次在电路中接入几个小灯泡，当接入两个小灯泡时，电路可以平稳地工作，此时电流表的示数为 A．当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成 ，该实验可以验证电路中电流过大的原因是：
。
(3)小明只让一个小灯泡工作，在C、D两点间接入一段导线，他发现保险丝会马上 ，该实验可以验证电路中电流过大的原因是 。
(4)小明实验中所用的保险丝的熔断电流不大于 A.
六、计算类综合题。
26、随着现代教育技术的不断发展，教学多媒体运用越来越多，现在教室内共有“220V 40W”的日光灯16盏，功率为300W的投影仪一台，20W的教学话筒一个，15W的实物展台一个，300W的电脑一台，45W的录音机一台。求：
（1）用电器的总功率；
（2）干路中的最大正常工作电流；
（3）如果安装空气开关，可以选择规格为“220V 5A”的空气开关吗？
2023—2024学年人教版物理九年级全一册第十九章 生活用电 达标练习含答案
人教版第十九章 生活用电
一、选择题。（16题）
1、对照明电路，下列哪一个说法是正确的（ ）
A. 火线与零线间的电压通常是36V
B. 电灯的开关一定要安装在零线上
C. 站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故
D. 有金属外壳的家用电器应接在三孔插座上使用
【答案】D
2、对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（ ）
A．开的灯越多，总电阻越大，总功率越大
B．开的灯越多，总电阻越小，总功率越大
C．开的灯越少，总电阻越大，总功率越大
D．开的灯越少，总电阻越小，总功率越大
【答案】B
3、（多选）下列说法正确的是（　　）
A．正确使用试电笔时，没有电流流过人体
B．家庭电路中总电流过大时，会导致空气开关跳闸
C．发现有人触电后，不能立即用手去拉他
D．有金属外壳的家用电器，将外壳接地可以防止该电器漏电发生触电事故
【答案】BCD。
4、下列有关安全用电的说法，正确的是（ ）
A．用电器的金属外壳可以不必接地
B．现代家庭发生火灾时，必须立即泼水救火
C．发现有人触电时，首先要切断电源
D．使用测电笔时，手不能接触笔尾的金属体
【答案】C
5、洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的．若在你家中这个孔没有接地，将会发生的现象是（　　）
A. 家用电器消耗的电能会增加
B. 人接触家用电器外壳时有可能发生触电事故
C. 家用电器的使用寿命会缩短
D. 家用电器不能正常工作
【答案】B
6、家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（ ）
A．进户零线断路 B．灯泡L断路
C．开关S接触不良 D．导线cd断路
【答案】C
7、（多选）下列做法不符合安全用电原则的是（　　）
A．在高压电线附近放风筝
B．如果发生触电事故，应立即将触电者拉离带电体
C．使用试电笔辨别火线、零线时，手指接触笔尾金属体
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
【答案】ABD。
8、关于安全用电，下列说法或做法正确的是（ ）
A．人只要不接触带电体就不会发生触电事故
B．用湿手拔用电器的插头
C．有金属外壳的用电器一般使用两脚插头
D．发现有人触电时立即断开电源
【答案】D
9、小鸟停在高压线上不会触电，其原因是（ ）
A. 小鸟是绝缘体，不会触电
B. 小鸟两爪间的电压低，小鸟不会触电
C. 小鸟的爪耐高压，小鸟不会触电
D. 高压线有橡胶外皮
【答案】B
10、家庭电路中的保险丝熔断了，以下原因中不可能的（ ）
A．家庭电路中用电器的总功率过大
B．电灯开关中的两根导线相碰
C．保险丝的规格不合适，熔断电流太小
D．插头中的两根导线相碰
【答案】B
11、（多选）随着科技的发展，家用电器种类越来越多，家庭用电安全也越来越受到人们的重视，从安全用电角度，下列说法中正确的是（　　）
A．控制电灯的开关应接在电灯与火线之间
B．为了节约导线，应该在一个插排上尽可能多地连接用电器
C．发现有人触电时，立即切断电源
D．不能用湿抹布擦拭正在工作中的用电器
【答案】ACD。
12、如图所示为某家庭卫生间电路，电灯和电热器都在正常工作．在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，检查发现有一根熔丝熔断了．下列分析不合理的是（ ）
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
【答案】B
13、电工师傅在帮某个家庭检修电路故障时，用一盏标有“220V 40W”的完好灯泡L0（检验灯泡）取代保险丝接入电路，如图所示．电工师傅将其它用电器都断开，只保留了L1、L2两个灯泡所在支路，并经过一系列的操作，确定了故障是L2发生了短路．则下列所描述的现象与电工师傅操作时所观察到的现象不相符的是（　　）
A. 只闭合开关S，L0正常发光
B. 只闭合开关S、S1时，L0和L1均发光，但都比正常发光暗
C. 只闭合开关S、S2时，L0正常发光，L2不发光
D. 同时闭合三个开关，L0正常发光，L1和L2均不发光
【答案】A
14、用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时（ ）
A．并联用电器增多，电路的总电阻增大
B．并联用电器增多，电路的总电流减小
C．并联用电器增多，家用电器的实际功率减小
D．并联用电器增多，家用电器的额定功率减小
【答案】C
15、（多选）对于家庭电路中的漏电保护器和空气开关的作用，下列说法正确的是（　　）
A．发生如图甲所示的触电时，漏电保护器不起作用
B．发生如图乙所示的触电时，空气开关不起作用
C．发生如图所示的两种触电时，漏电保护器都能自动断开电路
D．当电路发生短路时，空气开关能够自动切断电路
【答案】ABD。
16、下列措施不符合安全用电规范的是（ ）
A. 用湿布擦抹正在工作的台灯 B．用电器的金属外壳接地
C．用电器的开关装在火线上 D．使用测电笔时，手接触笔尾的金属电极
【答案】A
二、填空题。
17、小明将电水壶插头连接在如图所示的三孔插座上,电水壶正常工作,同时电水壶金属外壳与________相连,此时将台灯连接在图中两孔插座上,闭合开关后灯不亮,电热水壶仍正常工作,原因是________ 。之后,小明成功地排 除了故障。
【答案】保护电路 台灯所在支路
18、我国家庭电路的电压是________V，大量事实表明，不高于________V的电压才是安全的。为防止因电流过大而损坏电路，通常在电路中安装有________。高压输电线路的电压高达________甚至________，大约是人体安全电压的________倍到________倍，所以，即使不直接接触也可能使人致命。
【答案】220 36 保险丝 几万伏 几十万伏 几百 几万
19、小明开着空调看电视,妈妈打开电饭锅做饭时,家里的自动空气开关“跳闸”了,“跳闸”的原因可能是__ 。小明家自动空气开关上的铭牌如图所示,由此判断他家的电路允许使用的用电器总功率最大为____W．
DZ47-70 A
最大工作电流 10 A
漏电电流 ≤30 mA
额定电压 220 V
【答案】电路中总功率过大 2200
20、在我国，家庭电路的电压是______V，家中电视机、电冰箱、电灯等用电器之间的连接方式是______联。
【答案】220；并
21、小明同学想在家里安装一盏照明灯,如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯,则开关应装在 框中。安装完毕后,闭合开关,电灯不亮,用试电笔分别测试a、b、c点时,试电笔的氖管都发光,则电路的故障可能为 。
【答案】2进户线零线断路
22、熔丝的材料应满足的条件是电阻率大，熔点________．熔丝应________联在电路中。
【答案】低 串
三、作图题。
23、在图中虚线框A和B内分别接入开关和电灯（元件符号：开关，电灯），并完成三孔插座的连接，使电路符合安全用电的要求。
【答案】如图所示：
四、简答题。
24、小明在家学习时遇到这样的情况：刚把台灯的插头插入插座中，就听到“啪”的一声，家里的所有用电器都停止了工作。经检查保险丝烧断了。请你用所学的物理知识解释保险丝烧断的原因。____________________________________________________。
【答案】电路发生了短路，电路中电阻很小，家庭电路的电压220V一定，根据I=可知，电路中的电流很大。根据Q=I2Rt可知，通电时间和保险丝的电阻一定时，通过电路电流大，保险丝产生的热量多，温度急剧升高，达到保险丝的熔点，保险丝烧断
五、实验题。
25、小明同学为了探究家庭电路中电流过大的原因，做了如下实验．他用若干“12V　6W”的灯泡作为用电器，12V的铅蓄电池代替家庭照明电路的电源，电源的正极代替火线．在正极与用电器之间接入一段保险丝，在负极与用电器之间接入一块电流表。
(1)小明实验时用12V电池代替家庭照明电路的电源的好处是 。
(2)小明依次在电路中接入几个小灯泡，当接入两个小灯泡时，电路可以平稳地工作，此时电流表的示数为 A．当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成 ，该实验可以验证电路中电流过大的原因是：
。
(3)小明只让一个小灯泡工作，在C、D两点间接入一段导线，他发现保险丝会马上 ，该实验可以验证电路中电流过大的原因是 。
(4)小明实验中所用的保险丝的熔断电流不大于 A.
【答案】(1) 12V小于36V，是对人体安全的电压，比用照明电路的电源更安全
(2) 1 0 用电器的总功率过大 (3) 熔断 短路 (4) 1.5
六、计算类综合题。
26、随着现代教育技术的不断发展，教学多媒体运用越来越多，现在教室内共有“220V 40W”的日光灯16盏，功率为300W的投影仪一台，20W的教学话筒一个，15W的实物展台一个，300W的电脑一台，45W的录音机一台。求：
（1）用电器的总功率；
（2）干路中的最大正常工作电流；
（3）如果安装空气开关，可以选择规格为“220V 5A”的空气开关吗？
【答案】（1）1320W （2）6A （3）
【解析】教室内各用电器间是并联的，总功率等于各用电器功率之和。干路电流可以利用公式进行计算，空气开头的选择应略大于用电器工作时的总电流。干路电流约为6A，所以空气开关不能使用“220V 5A”的规格。
