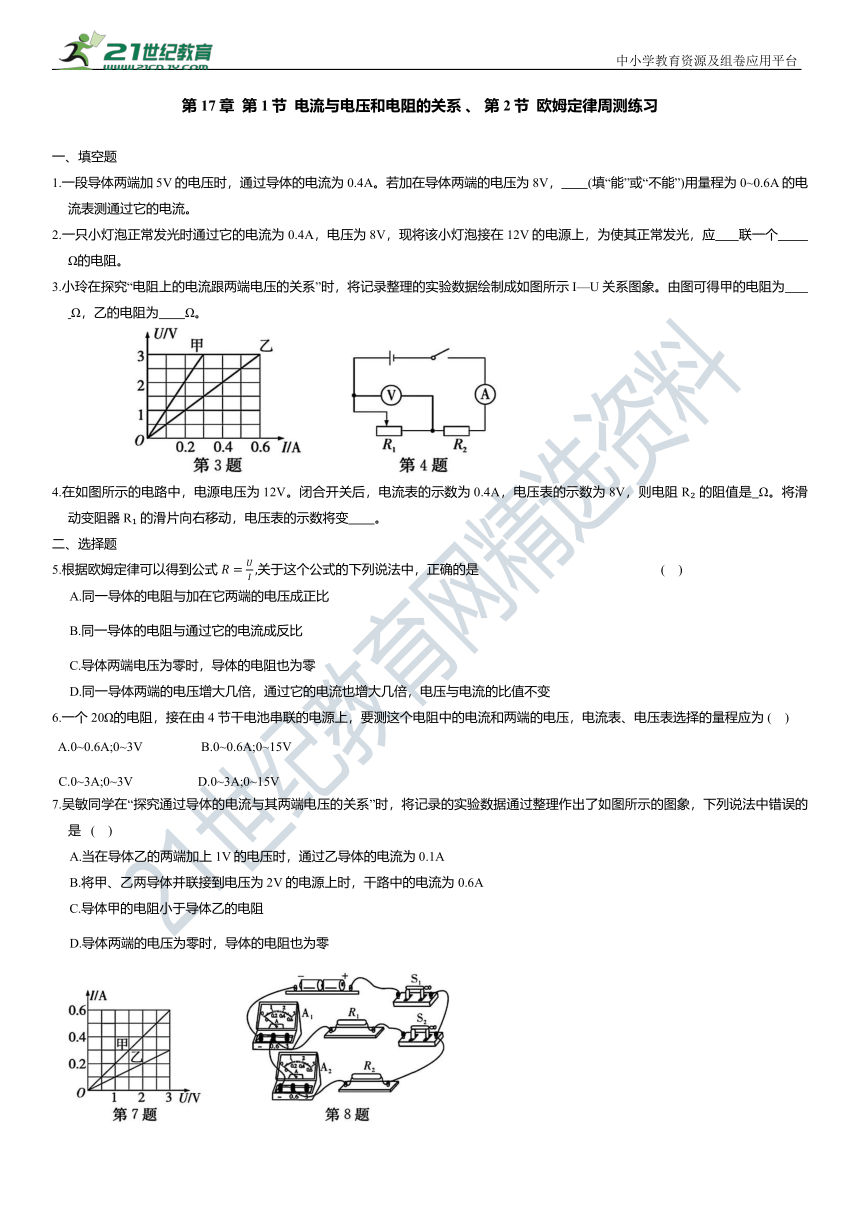

第17章 第1节 电流与电压和电阻的关系 、 第2节 欧姆定律周测练习（有答案）

第17章 第1节 电流与电压和电阻的关系 、 第2节 欧姆定律周测练习
一、填空题
1.一段导体两端加5V的电压时，通过导体的电流为0.4A。若加在导体两端的电压为8V， (填“能”或“不能”)用量程为0~0.6A的电流表测通过它的电流。
2.一只小灯泡正常发光时通过它的电流为 0.4A，电压为 8V，现将该小灯泡接在12V的电源上，为使其正常发光，应 联一个 Ω的电阻。
3.小玲在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图所示 I—U 关系图象。由图可得甲的电阻为 Ω，乙的电阻为 Ω。
4.在如图所示的电路中，电源电压为 12V。闭合开关后，电流表的示数为0.4A，电压表的示数为 8V，则电阻 R 的阻值是 Ω。将滑动变阻器R 的滑片向右移动，电压表的示数将变 。
二、选择题
5.根据欧姆定律可以得到公式 关于这个公式的下列说法中，正确的是 ( )
A.同一导体的电阻与加在它两端的电压成正比
B.同一导体的电阻与通过它的电流成反比
C.导体两端电压为零时，导体的电阻也为零
D.同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
6.一个 20Ω的电阻，接在由4 节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表、电压表选择的量程应为 ( )
A.0~0.6A;0~3V B.0~0.6A;0~15V
C.0~3A;0~3V D.0~3A;0~15V
7.吴敏同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是 ( )
A.当在导体乙的两端加上1V的电压时，通过乙导体的电流为0.1A
B.将甲、乙两导体并联接到电压为 2V 的电源上时，干路中的电流为0.6A
C.导体甲的电阻小于导体乙的电阻
中小学教育资源及组卷应用平台
D.导体两端的电压为零时，导体的电阻也为零

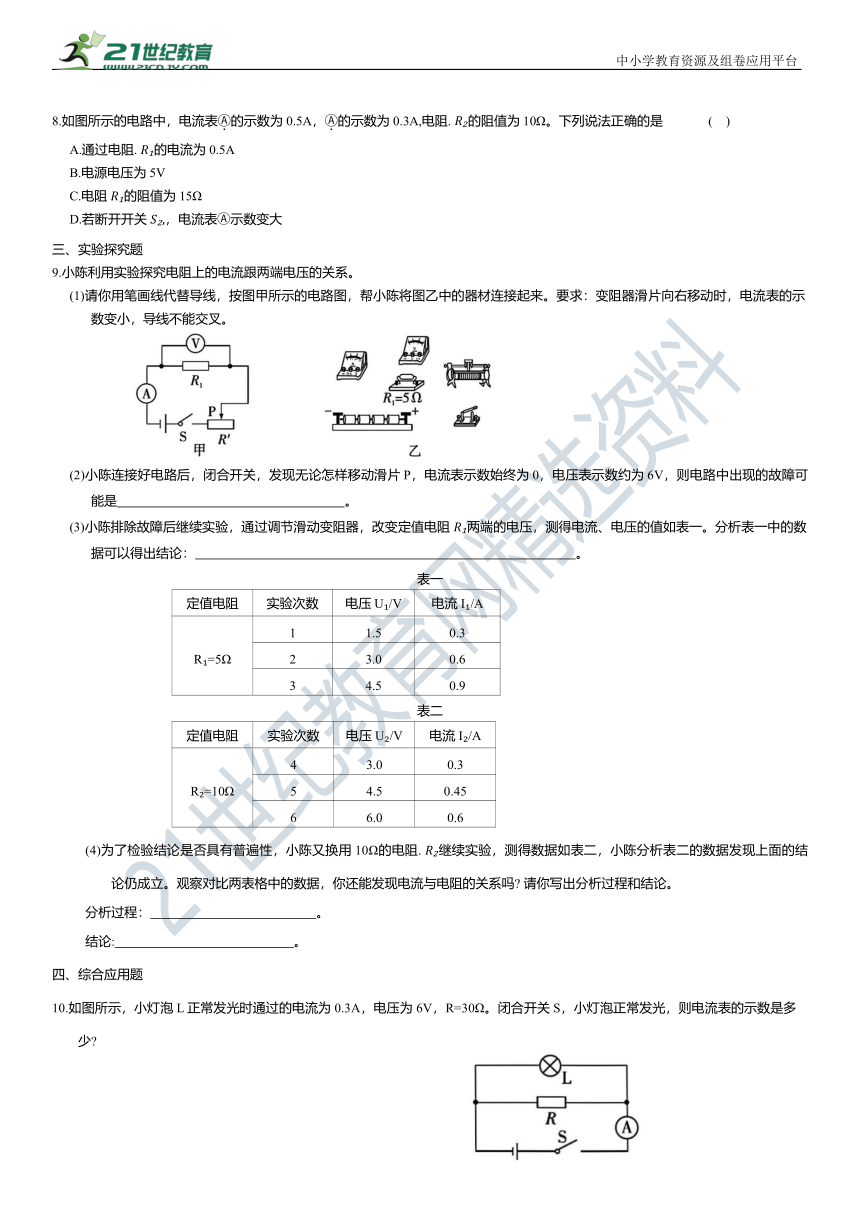

8.如图所示的电路中，电流表 的示数为 0.5A， 的示数为0.3A,电阻. 的阻值为10Ω。下列说法正确的是 ( )
A.通过电阻. 的电流为0.5A
B.电源电压为 5V
C.电阻 的阻值为15Ω
D.若断开开关 ，电流表 示数变大
三、实验探究题
9.小陈利用实验探究电阻上的电流跟两端电压的关系。
(1)请你用笔画线代替导线，按图甲所示的电路图，帮小陈将图乙中的器材连接起来。要求：变阻器滑片向右移动时，电流表的示数变小，导线不能交叉。
(2)小陈连接好电路后，闭合开关，发现无论怎样移动滑片 P，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是 。
(3)小陈排除故障后继续实验，通过调节滑动变阻器，改变定值电阻 两端的电压，测得电流、电压的值如表一。分析表一中的数据可以得出结论： 。
表一
定值电阻 实验次数 电压U /V 电流 I /A
R =5Ω 1 1.5 0.3
2 3.0 0.6
3 4.5 0.9
表二
定值电阻 实验次数 电压U /V 电流 I /A
R =10Ω 4 3.0 0.3
5 4.5 0.45
6 6.0 0.6
(4)为了检验结论是否具有普遍性，小陈又换用 10Ω的电阻. 继续实验，测得数据如表二，小陈分析表二的数据发现上面的结论仍成立。观察对比两表格中的数据，你还能发现电流与电阻的关系吗 请你写出分析过程和结论。
分析过程： 。
结论: 。
四、综合应用题
10.如图所示，小灯泡L正常发光时通过的电流为0.3A，电压为 6V，R=30Ω。闭合开关S，小灯泡正常发光，则电流表的示数是多少
11.如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片 P 由 B 端移动到A 端时，测得电阻. 两端的电压与通过电阻， 的电流的变化关系如图所示。求：
(1)电源的电压。
的阻值。
(3)电压表 示数的变化范围。
1.不能 2.串 10 3.10 5
4.10 小 解析:电阻 R 两端的电压 电阻 滑片向右移动时，电路电阻变小，电流变大，R 两端的电压变大，因电源电压不变，所以R 两端的电压变小。
5. D
6. B 解析:4节干电池串联的总电压U=4×1.5V=6V,电路中的电流 故电流表量程应选0~0.6A，电压表量程应选0~15V。
7. D
8. C 解析：图中电流表 测量干路电流，电流表A.测量R 所在支路上的电流，则 3A,则通过 R 的电流 A错误；电源电压 10Ω=3V,B错误; C正确；若断开开关 S ，电流表A 只测量通过 R 的电流，电流表 的示数变小，D错误。故选C。
9.(1)如图所示:
(2)电阻R 断路 (3)电阻一定时，电流跟电压成正比(或该电阻上的电流跟电压成正比)(4)分析过程：对2、4(或3、5)两次实验数据可知： (或 因为 所以 结论：电压一定时，导体中的电流跟电阻成反比
10.解：因为L与R 并联且L正常发光，所以 答：电流表的示数是0.5A。
11.解：(1)由图可知，当P在A端时电源电压加在R 上，所以 (3)当P在A端时:V 的示数为0,当P在B端时: 4V=8V,所以电压表 V 示数的变化范围为0~8V。
