中小学教育资源及组卷应用平台

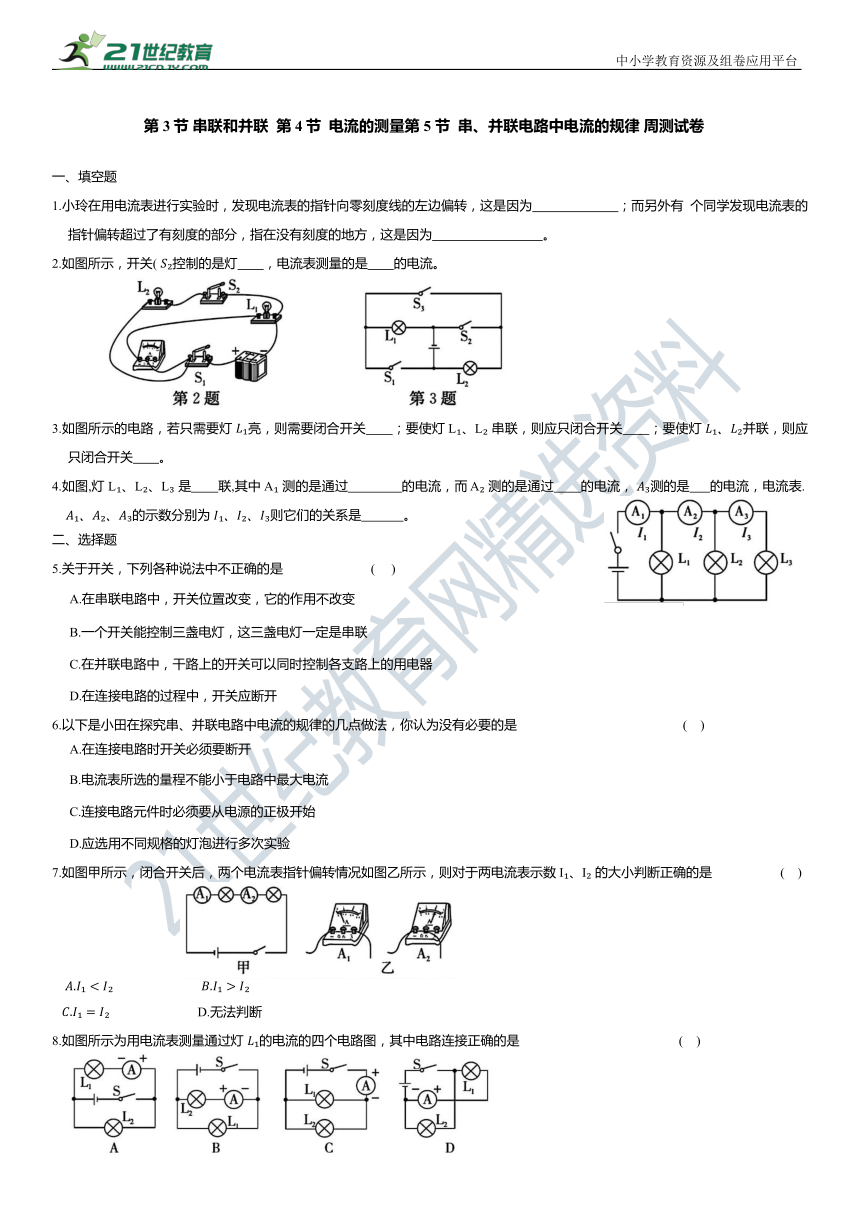

第3节 串联和并联 第4节 电流的测量第5 节 串、并联电路中电流的规律 周测试卷
一、填空题
1.小玲在用电流表进行实验时,发现电流表的指针向零刻度线的左边偏转,这是因为 ;而另外有 个同学发现电流表的指针偏转超过了有刻度的部分,指在没有刻度的地方,这是因为 。
2.如图所示,开关( 控制的是灯 ,电流表测量的是 的电流。
3.如图所示的电路,若只需要灯 亮,则需要闭合开关 ;要使灯L 、L 串联,则应只闭合开关 ;要使灯 并联,则应只闭合开关 。
4.如图,灯 L 、L 、L 是 联,其中A 测的是通过 的电流,而 A 测的是通过 的电流, 测的是 的电流,电流表. 的示数分别为 则它们的关系是 。
二、选择题
5.关于开关,下列各种说法中不正确的是 ( )
A.在串联电路中,开关位置改变,它的作用不改变
B.一个开关能控制三盏电灯,这三盏电灯一定是串联
C.在并联电路中,干路上的开关可以同时控制各支路上的用电器
D.在连接电路的过程中,开关应断开
6.以下是小田在探究串、并联电路中电流的规律的几点做法,你认为没有必要的是 ( )
A.在连接电路时开关必须要断开
B.电流表所选的量程不能小于电路中最大电流
C.连接电路元件时必须要从电源的正极开始
D.应选用不同规格的灯泡进行多次实验
7.如图甲所示,闭合开关后,两个电流表指针偏转情况如图乙所示,则对于两电流表示数 I 、I 的大小判断正确的是 ( )
D.无法判断
8.如图所示为用电流表测量通过灯 的电流的四个电路图,其中电路连接正确的是 ( )

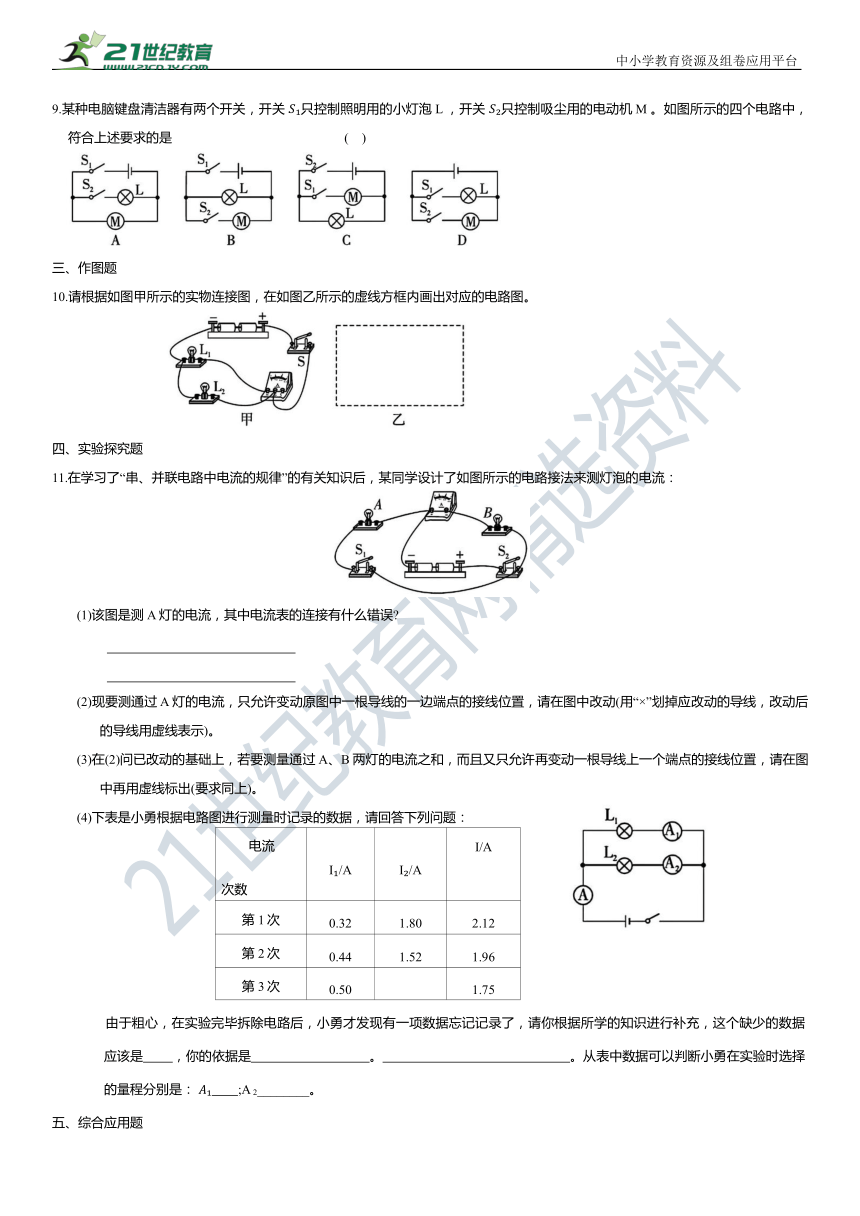

9.某种电脑键盘清洁器有两个开关,开关 只控制照明用的小灯泡L ,开关 只控制吸尘用的电动机M 。如图所示的四个电路中,符合上述要求的是 ( )
三、作图题
10.请根据如图甲所示的实物连接图,在如图乙所示的虚线方框内画出对应的电路图。
四、实验探究题
11.在学习了“串、并联电路中电流的规律”的有关知识后,某同学设计了如图所示的电路接法来测灯泡的电流:
(1)该图是测A灯的电流,其中电流表的连接有什么错误
(2)现要测通过A灯的电流,只允许变动原图中一根导线的一边端点的接线位置,请在图中改动(用“×”划掉应改动的导线,改动后的导线用虚线表示)。
(3)在(2)问已改动的基础上,若要测量通过A、B两灯的电流之和,而且又只允许再变动一根导线上一个端点的接线位置,请在图中再用虚线标出(要求同上)。
(4)下表是小勇根据电路图进行测量时记录的数据,请回答下列问题:
电流 次数 I /A I /A I/A
第1次 0.32 1.80 2.12
第2次 0.44 1.52 1.96
第3次 0.50 1.75
由于粗心,在实验完毕拆除电路后,小勇才发现有一项数据忘记记录了,请你根据所学的知识进行补充,这个缺少的数据应该是 ,你的依据是 。 。从表中数据可以判断小勇在实验时选择的量程分别是: ;A 2________。
五、综合应用题
12.某电流表有两个量程,只知道大量程是0~9A,小量程刻度值未标明,王强为了探究电流表的小量程是多少,他先用大量程测一较小的电流,其示数如图甲,再改用小量程测同一电流,指针指在图乙的位置。
(1)他测得的电流值是 A;
(2)在下表中填写与大量程数字相对应的小量程的数字。
大量程 0 3 6 9
小量程 0
13.如图所示,当只闭合开关 时,电流表的示数是0.3A,当两个开关同时闭合时,电流表的示数是0.5A,此时通过灯泡 的电流是多少
1.电流表的正负接线柱接反了 所测电流值超过了电流表的量程 2. L L
3. S S S 和S 解析:若只需 亮,电流只要通过 由电路图可知,应闭合开关S ;若使灯 L 、L 串联,电流要逐个通过灯 L 和 所以只需闭合开关 S ;若使灯 L 、L 并联,电路从电源正极出发要分成两支,分别通过 L 和 L ,所以应闭合开关S 和S 。
4.并 L 、L 、L L 、L L I >I >I 5. B
6. C 解析:连接电路时为防止发生短路损坏元件,开关必须要断开。电流表所测的电流不能超过其选用的量程。连接电路时,可从电源的正极开始,也可从电源的负极开始,只要最后形成一个完整的电路即可。为使实验的结论具有普遍性,应选用不同规格的灯泡进行多次测量。
7. C
8. D 解析:B电路电流表与灯 串联,C电路电流表串联在干路,故均不符合题意;A、D电路电流表均与灯 串联,但是A电路电流从电流表负接线柱流入,故A 错误,只有D电路符合题意。
9. D
10.如图所示:
11.(1)电流表与B灯串联,且接线柱接反 (2)如(1)图所示 (3)如(2)图所示
(4)1.25 并联电路的干路电流等于各支路电流之和 0~0.6A 0~3A
大量程 0 3 6 9
小量程 0 1 2 3
13.解:当两个开关同时闭合时,灯 和 并联,根据并联电路的电流规律,通过灯泡L 的电流
