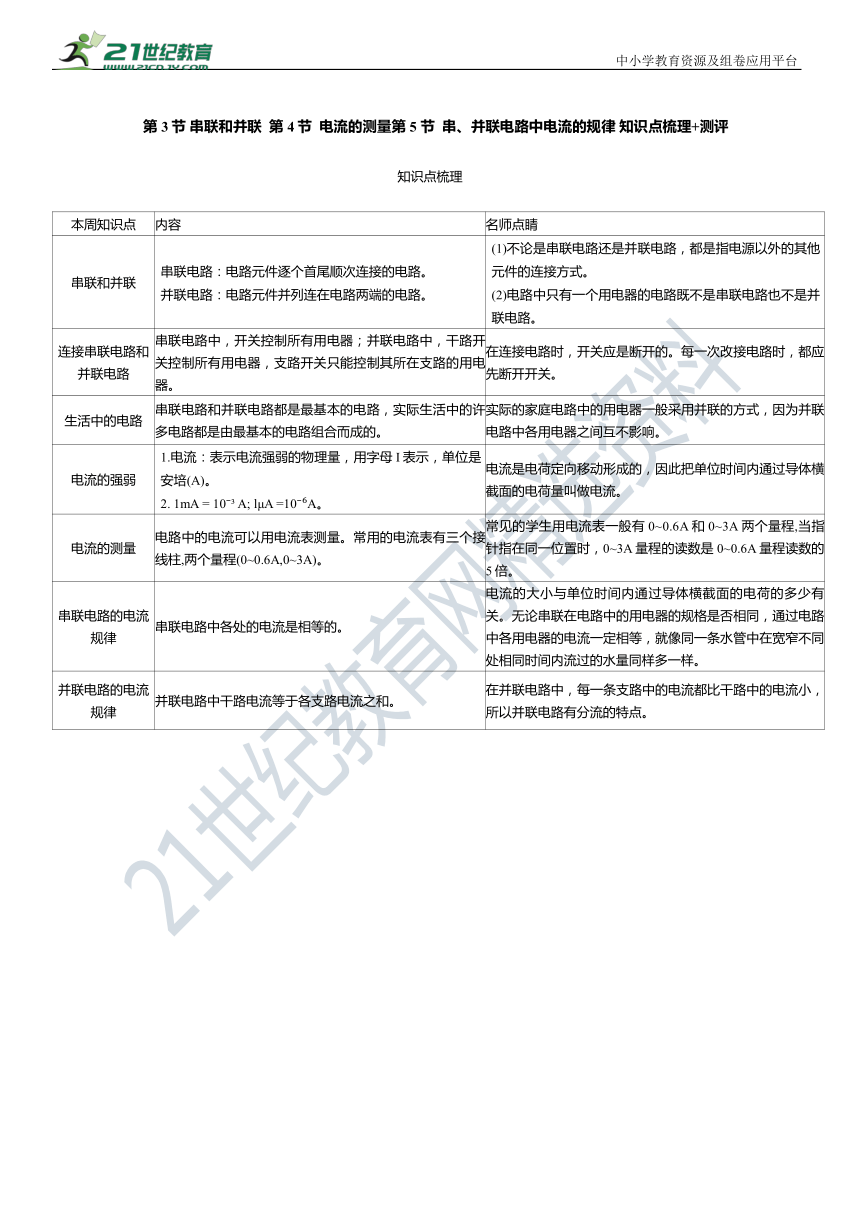

第3节 串联和并联 第4节 电流的测量第5 节 串、并联电路中电流的规律 知识点梳理+测评
知识点梳理
本周知识点 内容 名师点睛
串联和并联 串联电路:电路元件逐个首尾顺次连接的电路。 并联电路:电路元件并列连在电路两端的电路。 (1)不论是串联电路还是并联电路,都是指电源以外的其他元件的连接方式。 (2)电路中只有一个用电器的电路既不是串联电路也不是并联电路。
连接串联电路和并联电路 串联电路中,开关控制所有用电器;并联电路中,干路开关控制所有用电器,支路开关只能控制其所在支路的用电器。 在连接电路时,开关应是断开的。每一次改接电路时,都应先断开开关。
生活中的电路 串联电路和并联电路都是最基本的电路,实际生活中的许多电路都是由最基本的电路组合而成的。 实际的家庭电路中的用电器一般采用并联的方式,因为并联电路中各用电器之间互不影响。
电流的强弱 1.电流:表示电流强弱的物理量,用字母I表示,单位是安培(A)。 2. 1mA = 10 A; lμA =10 A。 电流是电荷定向移动形成的,因此把单位时间内通过导体横截面的电荷量叫做电流。
电流的测量 电路中的电流可以用电流表测量。常用的电流表有三个接线柱,两个量程(0~0.6A,0~3A)。 常见的学生用电流表一般有0~0.6A和0~3A两个量程,当指针指在同一位置时,0~3A量程的读数是 0~0.6A 量程读数的5倍。
串联电路的电流规律 串联电路中各处的电流是相等的。 电流的大小与单位时间内通过导体横截面的电荷的多少有关。无论串联在电路中的用电器的规格是否相同,通过电路中各用电器的电流一定相等,就像同一条水管中在宽窄不同处相同时间内流过的水量同样多一样。
并联电路的电流规律 并联电路中干路电流等于各支路电流之和。 在并联电路中,每一条支路中的电流都比干路中的电流小,所以并联电路有分流的特点。
中小学教育资源及组卷应用平台
知识点练习
知识点一 串联和并联
1.如图所示的各电路中,两个灯泡属于并联的是 ,属于串联的是 。
2.街道上的路灯同时发光同时熄灭,据此 (选填“能”或“不能”)判断其连接方式;如果看到其中一盏灯因故障而熄灭,但其他路灯依然发光,由此可以断定路灯的连接方式为 联(选填“串”或“并”);每个用电器和控制它的开关的连接方式为 联(选填“串”或“并”)。
知识点二 连接串联电路和并联电路
3.小宁用四盏灯、两个开关,设计了教室的照明电路,要求每个开关都能独立控制两盏灯。如图所示的电路图中,符合要求的是 ( )
4.用笔画线代替导线,将图中的电路元件连成电路。要求:
(1)开关 只控制灯泡 开关 只控制灯泡
(2)共用一个电池组。
知识点三 生活中的电路
5.微波炉的炉门开关 断开,控制开关 闭合时,微波炉不工作, 与 都闭合时,微波炉正常工作,图中符合要求的电路是 ( )
知识点四 电流的强弱
6.如图所示是一种型号的 LED 台灯,它是使用发光二极管LED作为光源,是一种新型光源,具有低能耗、寿命长等优点,备受大家青睐。这种台灯工作时的电流仅为 50mA,合 A, μA,而以同样的电池作为电源的灯泡,工作电流一般在0.3A,并且亮度低于LED台灯的亮度,那么灯泡的电流与LED台灯的电流之比为 。
7.如图所示,下列用电器正常工作时的电流最接近4A的是 ( )
知识点五 电流的测量
8.如图各电路中,灯 L 、L 并联,用电流表测干路和支路的电流,符合条件的电路图是 ( )
知识点六 串联电路的电流规律
9.下图所示为电流表测量同一串联电路的电流的三种接法,下列说法正确的是 ( )
A.甲测量方法的电流最大 B.乙测量方法的电流最大
C.丙测量方法的电流最大 D.三种测量方法的电流一样大
知识点七 并联电路的电流规律
10.如图所示电路,闭合开关后,比较a、b、c、d四处电流的大小,其中正确的是 ( )
11.在如图所示的电路中,当开关S闭合后,通过开关处的电流为 0.45A,若电流表的示数为0.3A,则通过 的电流为 A,通过 的电流为 A。
1. C ABD 2.不能 并 串 3. B
4.如图所示:
5. A 解析:微波炉的炉门开关 断开,控制开关 闭合时,微波炉不工作,S 与 S 都闭合时,微波炉正常工作,说明两开关相互影响,不能独立工作,两开关是串联的,由图示电路图可知,A 正确。
6.0.05 5×10 6:1 7. D 8. C 9. D 10. A 11.0.15 0.3
