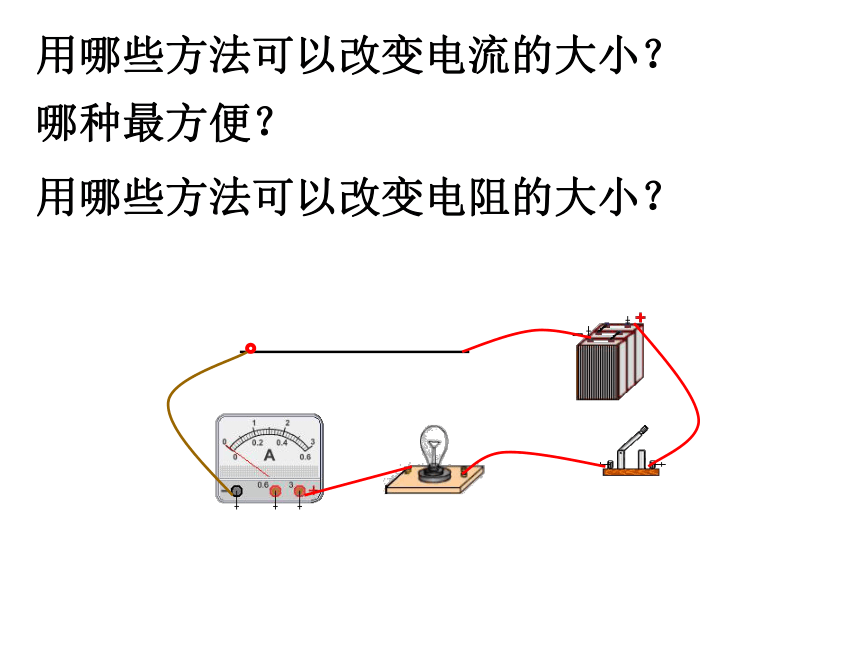

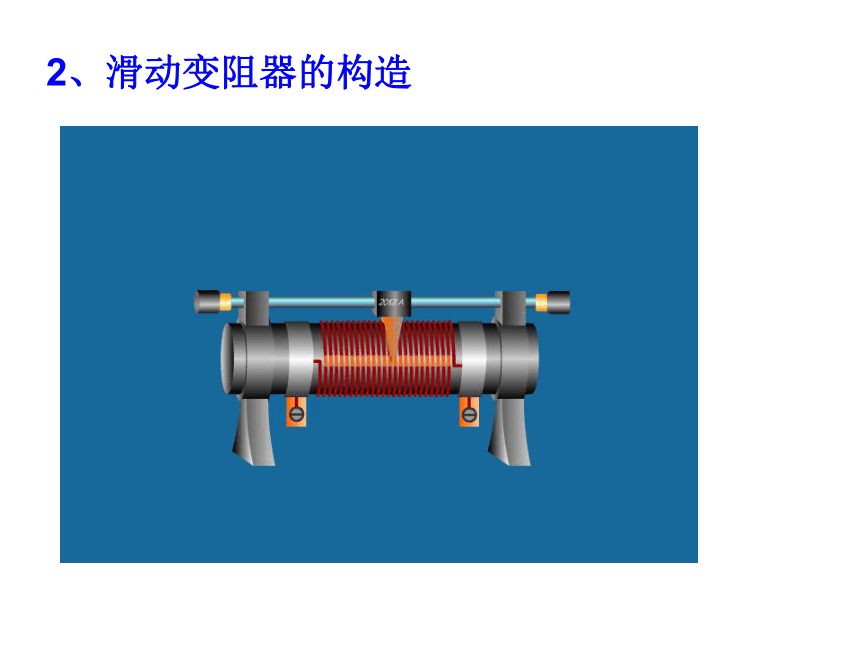

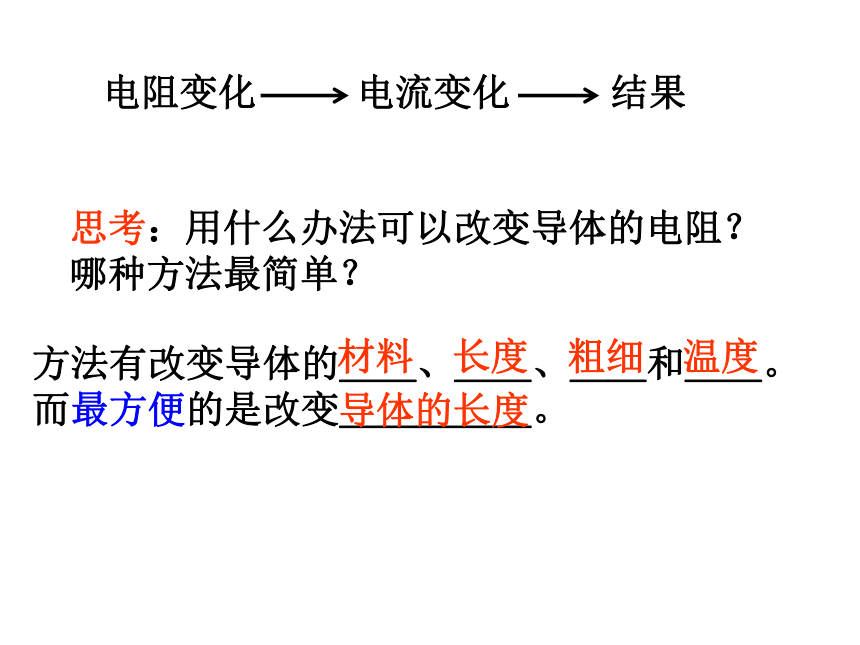

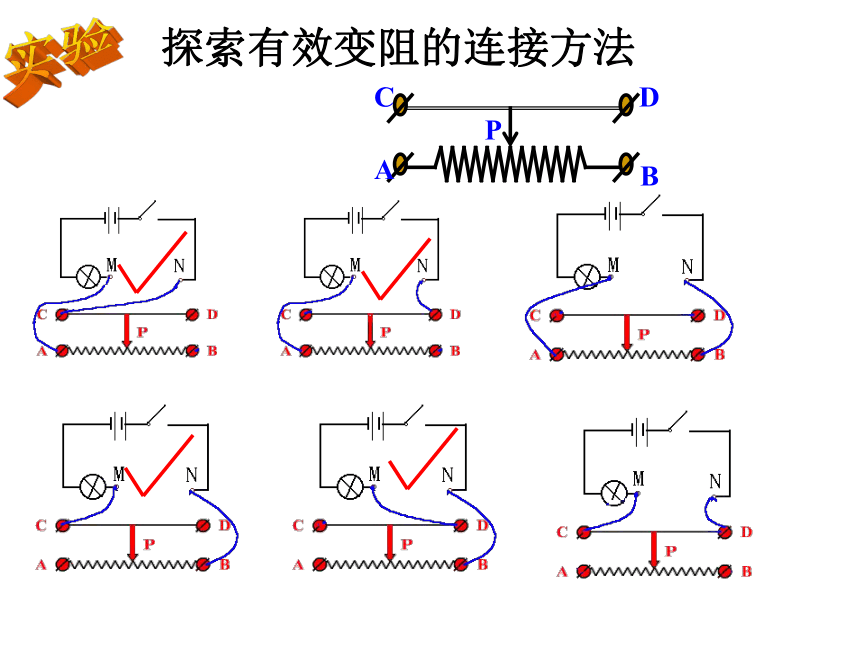

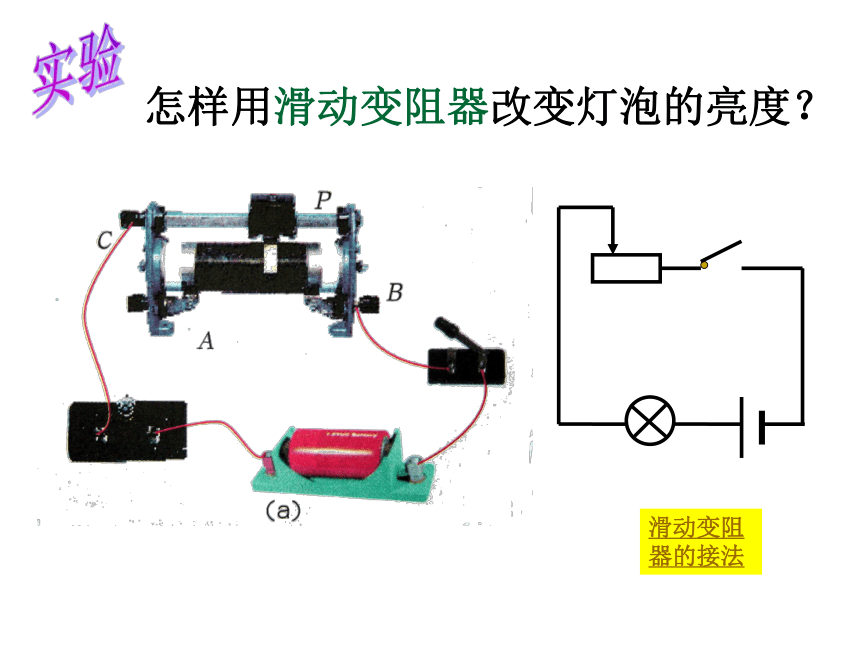

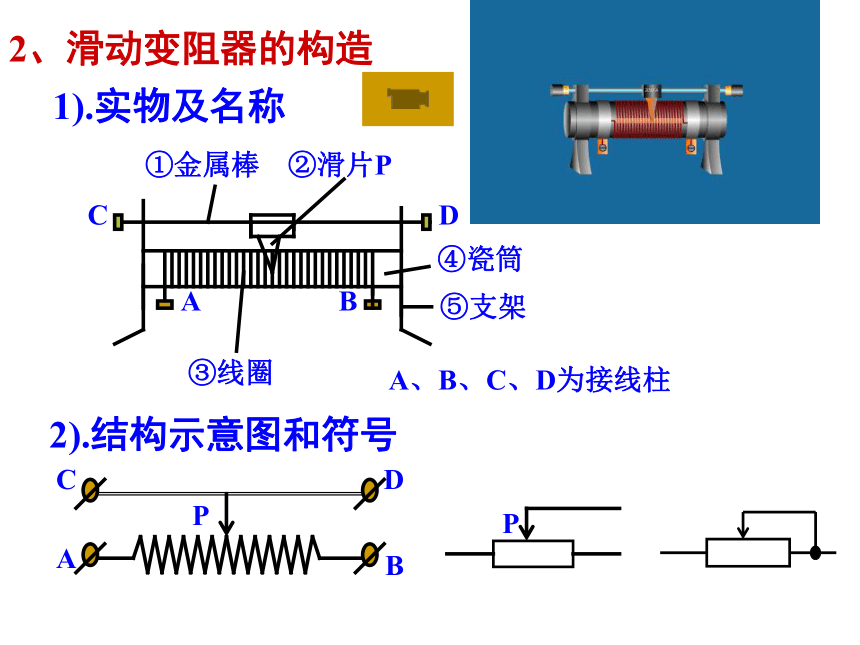

课件36张PPT。第四节 变阻器用哪些方法可以改变电流的大小？用哪些方法可以改变电阻的大小？哪种最方便？1、电阻的作用：2、电阻的符号：改变电阻的大小，可以改变电流的大小。生活中还需要电阻能变化-----变阻器。控制电路中的电流大小。一、定值电阻灯光的亮暗、声音的强弱是怎么控制的呢？思考：请你举一些实例说明通过改变电阻的大小，而改变电流的大小。二、变阻器的应用方法有改变导体的＿＿、＿＿、＿＿和＿＿。而最方便的是改变＿＿＿＿＿。电阻变化电流变化结果思考：用什么办法可以改变导体的电阻？哪种方法最简单？ 材料　长度　粗细　温度导体的长度三、滑动变阻器1、工作原理：靠改变接入电路中的电阻丝的＿＿＿＿来改变＿＿大小的装置，改变电流大小。有效长度电阻2、滑动变阻器的构造2、滑动变阻器的构造A、B、C、D为接线柱2).结构示意图和符号1).实物及名称实验滑动变阻器的接法怎样用滑动变阻器改变灯泡的亮度？3．滑动变阻器的使用ABCD四个接线柱两个接入电路，共有几种连接方法？探索有效变阻的连接方法实验分析有效变阻的连接方法AC与AD等效（有效部分AP）分析无效变阻的连接方法 无效连接AB（有效阻值最大） 无效连接CD（有效阻值为0）分析有效变阻的连接方法BC与BD等效（有效部分BP）
接入电路的电阻部分（有效长度）为：
接入电路的下接线柱到滑片P；
滑片P离下接线柱远，电阻大。
3、滑动变阻器的使用：（1）一般与用电器串联接在电路中使用；
（2）接线时接线柱应“一上一下”连接；
（3）闭合开关前，滑片应移到阻值最大处。
　　　　　　　　　－－为了保护电路判断一下:
如果要灯的亮度增加，滑片要怎样移动？4、铭牌的涵义：
例：“20Ω　1A ”
20Ω表示：此变阻器的最大阻值为20Ω；
1A表示此变阻器允许通过的最大电流为1A。铭牌你知道它们的结构和变阻原理吗？说明它的接线方法和变阻原理。旋钮型变阻器应用：收音机音量开关等原理：与滑动变阻器的相同插孔式电阻箱旋钮式电阻箱－－－电流表油量表当油面下降时，浮标　　　，带动指针向　　　方向转动，变阻器接入电路的有效电阻　　　，电流表示数　　　。下降逆时针增大减小今天学到了什么？旋钮型变阻器应用：收音机音量开关等原理：与滑动变阻器的相同插孔式电阻箱旋钮式电阻箱－－－电流表油量表当油面下降时，浮标　　　，带动指针向　　　方向转动，变阻器接入电路的有效电阻　　　，电流表示数　　　。下降逆时针增大减小1、如图，若将导线接在滑动变阻器B和C两个接线柱上，当滑动触头P向右滑动时，变阻器的阻值将如何变化？若接在＿＿＿和＿＿两个接线柱上，阻值为最大且始终保持不变。A　　B练习：2、如图所示电路，要使灯泡亮度变小，则必须使变阻器拉入电路部分的电阻值变　　　，电流表的示数变　　　，滑动触头P应向　　　移动。
连接实物图；
开关合上前，滑动变阻器的滑动触头应滑在什么位置？为什么？大小右课堂练习
1.滑动变阻器是靠改变接入电路中的＿＿＿＿来改变电阻的器件。
电阻长度CD4.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 ( )D(A)电阻最小值是20Ω,允许通过的最大电流是1A
(B)电阻最小值是20Ω,允许通过的最小电流是1A
(C)电阻最大值是20Ω,允许通过的最小电流是1A
(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A 5.如下图所示,将导线接在A和C两个接线柱上,当滑动触头P向右滑动时,变阻器将如何变化?若接在_____和_____两个接线柱上,电阻为最大值且不变.若接在_____和_____两个接线柱上,电阻为0且不变.DABCD 6.如图所示,要使灯泡的亮度变大,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.变大变小左
6、某取暖器在只闭合开关S1时送冷风，同时闭合
开关S1、S2时送热风。为了安全起见，取暖器
一般都要安装一个跌倒开关S，使取暖器倾倒时
整个电路断开。下列符合该取暖器工作要求的
电路是 试题分析：观察图片，图中电动机符号代表电风扇。读题知只闭合开关S1时送冷风，说明电风扇电路接通，发热体电路断开，电风扇与发热体并联，跌倒开关在干路上。图中B、D明显不合题意；跌倒开关要求取暖器意外跌倒时断开电源，仔细观察图A、C，开关中有一弹簧，正常放置时在取暖器重力作用下压缩弹簧，接通电路，跌倒时开关在弹力作用下断开电源，图A符合要求，选填A.
