第17章 欧姆定律 同步题（含答案）2023—2024学年人教物理九年级全一册

第17章 欧姆定律 同步题含答案2023—2024学年人教物理九年级全一册
人教第17章 欧姆定律
一、选择题。（16题）
1、（双选）在研究“电流与电压、电阻关系”的实验中，下列说法正确的是（　　）
A．连接实物电路时开关应该断开，滑片移到变阻器最小阻值处
B．连接好实物电路后，为节约时间，应该马上合上开关进行实验
C．若控制电阻不变，应该改变电阻两端电压，看电流表示数怎么改变
D．若研究电流与电阻关系，更换不同电阻后，应该控制电压表示数不变
2、有两个电阻R1和R2，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R1和R2的电阻之比是（ ）
A．5∶3 B．10∶3 C．3∶5 D．8∶15
3、在做测小灯泡的电阻的实验中，我们发现小灯泡两端的电压减小时，小灯泡的电阻也可能随之减小，这是因为（ ）
A．根据欧姆定律的变形式R=U/I可知：电流一定时，电阻与电压成正比
B．当电压减小时，小灯泡的亮度变暗，温度变低，所以电阻变小
C．导体的电阻与导体两端的电压有关
D．以上都不对
4、如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则（ ）
A．电流表示数减小，电压表示数不变
B．电流表示数增大，电压表示数不变
C．电流变示数减小，电压表示数减小
D．电流表示数增大，电压表示数增大
5、在如图所示的电路中，闭合开关后，在滑动变阻器的滑片P向右移动的过程中，电压表与电流表示数的比值变小的是（ ）
A． B． C． D．
6、（双选）张华同学在探究通过导体的电流与其两端的电压的关系时，记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法正确的是（　　）
A．通过导体甲的电流与其两端的电压成正比
B．导体甲的电阻大于导体乙的电阻
C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2A
D．将甲、乙两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A
7、如图所示，电源电压保持不变，R1＝2R2， 当开关S接在1位置时电流表的示数为I1， 当开关S接在2位置时电流表的示数为I2， 则I1与I2之比为（ ）
A．1∶1 B．1∶2 C．2∶1 D．无法判断
8、在“测量小灯泡电阻”实验中，某同学连接好电路并闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是（ ）
A．更换小灯泡 B．更换电源
C．检查电路是否断路 D．移动滑动变阻器滑片，观察小灯泡是否发光
9、如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
10、关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是（ ）
A．两个实验所采用的研究方法是相同的
B．两个实验多次测量的目的是相同的
C．两个实验的电路在课本中是相同的
D．两个实验中使用滑动变阻器的目的都是为了控制电阻两端电压不变
11、（双选）研究电流跟电压、电阻关系如图示，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步中，实验要求是（　　）
A．调节R1的滑片到不同位置 B．保持R两端的电压不变
C．保持电路中电流不变 D．保持R不变
12、如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（ ）
A．L2两端的电压为1.5V
B．L1两端的电压为1.5V
C．L1与L2的灯丝电阻之比为2：1
D．通过L1与L2的电流之比为1：2

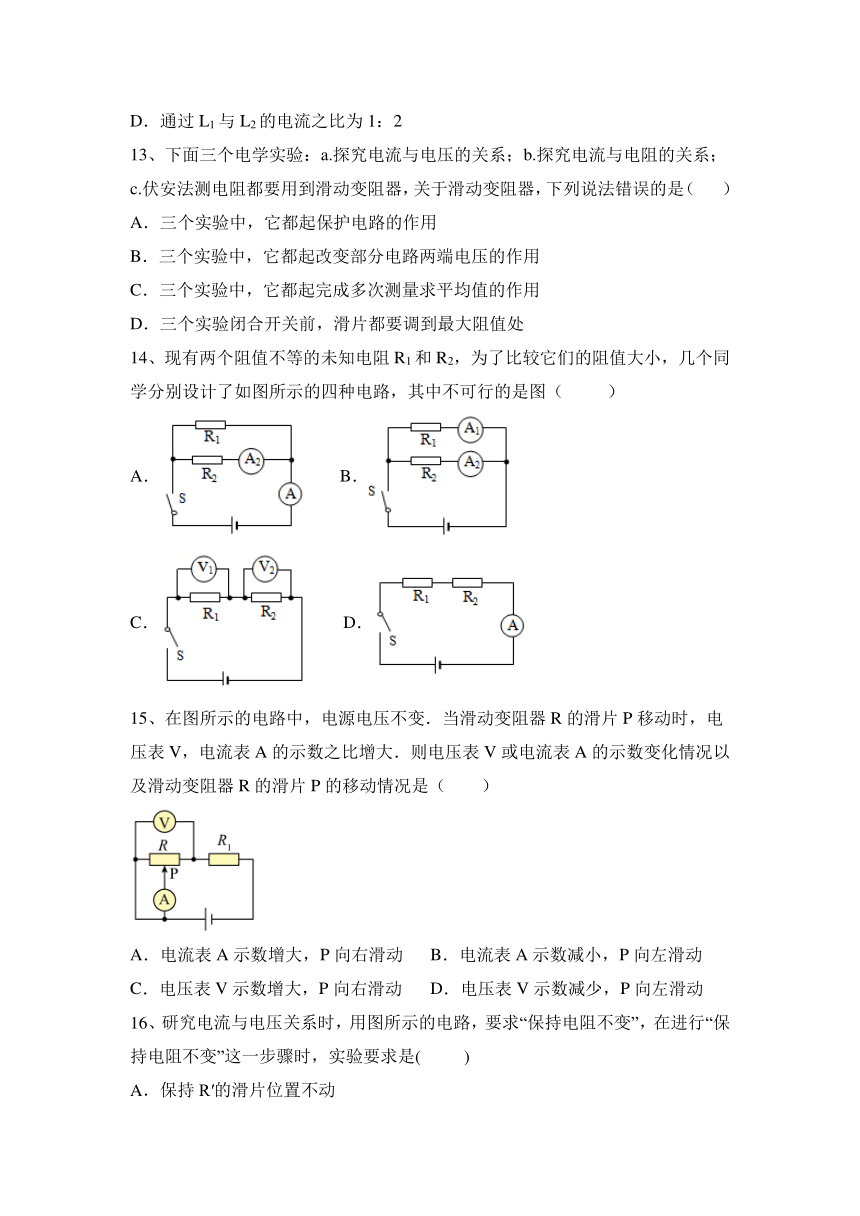

13、下面三个电学实验：a.探究电流与电压的关系；b.探究电流与电阻的关系；c.伏安法测电阻都要用到滑动变阻器，关于滑动变阻器，下列说法错误的是（ ）
A．三个实验中，它都起保护电路的作用
B．三个实验中，它都起改变部分电路两端电压的作用
C．三个实验中，它都起完成多次测量求平均值的作用
D．三个实验闭合开关前，滑片都要调到最大阻值处
14、现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A． B．
C． D．
15、在图所示的电路中，电源电压不变．当滑动变阻器R的滑片P移动时，电压表V，电流表A的示数之比增大．则电压表V或电流表A的示数变化情况以及滑动变阻器R的滑片P的移动情况是（ ）
A．电流表A示数增大，P向右滑动 B．电流表A示数减小，P向左滑动
C．电压表V示数增大，P向右滑动 D．电压表V示数减少，P向左滑动

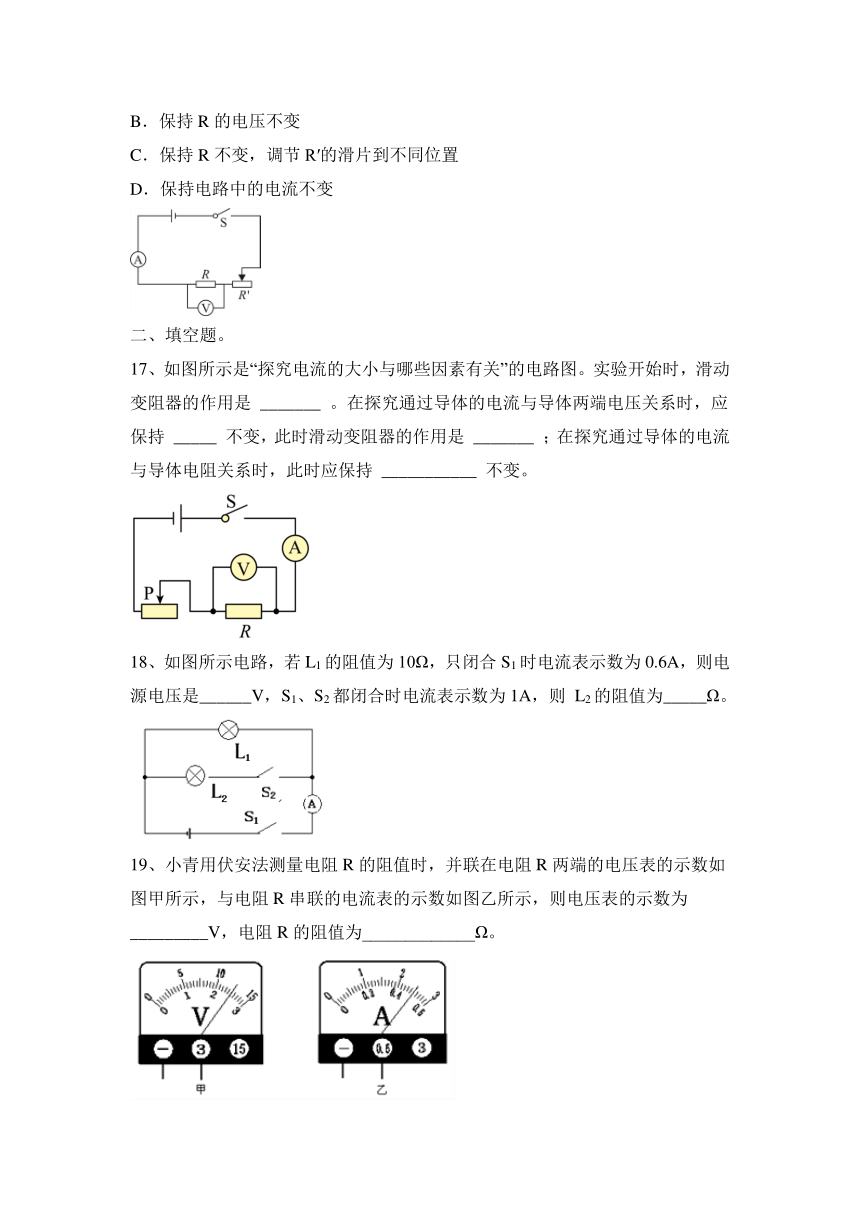

16、研究电流与电压关系时，用图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是( )
A．保持R′的滑片位置不动
B．保持R的电压不变
C．保持R不变，调节R′的滑片到不同位置
D．保持电路中的电流不变
二、填空题。
17、如图所示是“探究电流的大小与哪些因素有关”的电路图。实验开始时，滑动变阻器的作用是 _______ 。在探究通过导体的电流与导体两端电压关系时，应保持 _____ 不变，此时滑动变阻器的作用是 _______ ；在探究通过导体的电流与导体电阻关系时，此时应保持 ___________ 不变。
18、如图所示电路，若L1的阻值为10Ω，只闭合S1时电流表示数为0.6A，则电源电压是______V，S1、S2都闭合时电流表示数为1A，则 L2的阻值为_____Ω。
19、小青用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为_________V，电阻R的阻值为_____________Ω。
20、把R1=15Ω和R2=5Ω两个电阻串联接到6V电源上，等效电阻是 Ω，通过R1电阻的电流是 A。
21、伏安法测电阻的原理是________。
22、在探究“电流与电压的关系”实验中，应用了____法，需要控制电阻不变，通过___或_________来改变定值电阻两端的电压，实验中自变量是________，因变量是______。
三、作图题。
23、东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．
请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整。
四、实验题。
24、小明和小丽在研究导体中电流与导体两端电压的关系时，除了电源、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的定值电阻；小灯泡。
为了完成研究还应选择的器材　 　；理由是：　 　。
用笔划线完成图中的实物电路连接，并使滑动变阻器接入电路的阻值最大。
小明通过实验得出了下表中的数据，请读出图中两表的示数，记在表中最后一列的空格处。
表：
电压U/V 0.5 1.0 1.5 2.0
电流I/A 0.05 0.1 0.15 0.2
小丽通过实验得出了下表中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减少”的结论。小明观察并检查了小丽所连接的电路后，告诉小丽…． 你认为原因可能是　 　。
表：
电压U/V 0.5 1.0 1.5 2.0
电流I/A 0.25 0.2 0.15 0.1
25、如图所示是“测量小灯泡电阻”的实验装置，电源电压恒为6V，小灯泡的额定电压为3.8V。
（1）检查无误后，闭合开关，滑动变阻器的滑片向左移动，请写出A表、V表的示数变化情况：______________________
（2）移动滑片获得了表格中的实验数据：
请计算出第1次实验时灯丝的电阻，R1=___________Ω。
（3）分析数据及实验现象可知，灯越亮，灯丝电阻越大，说明灯丝的电阻与___________有关。
五、计算题。
26、小亮同学连接的电路如图所示，他所用的灯泡上标有“6V 0.5A”的字样．当他闭合开关S时，灯泡正常发光，电流表的示数为0.6A．请你计算：
（1）灯泡中的电流；
（2）电阻R的阻值；
（3）电源的电压．
27、在图(a)所示的电路中，电源电压为6 V，滑动变阻器R2上标有“100 Ω　1 A”字样．开关S断开时，电流表A示数如图(b)所示．
(1)求电阻R1的阻值。
(2)不改变电表量程，闭合开关S，在移动变阻器滑片P的过程中，使电流表示数的变化量最大，求滑动变阻器R2的最小阻值。
第17章 欧姆定律 同步题含答案2023—2024学年人教物理九年级全一册
人教第17章 欧姆定律
一、选择题。（16题）
1、（双选）在研究“电流与电压、电阻关系”的实验中，下列说法正确的是（　　）
A．连接实物电路时开关应该断开，滑片移到变阻器最小阻值处
B．连接好实物电路后，为节约时间，应该马上合上开关进行实验
C．若控制电阻不变，应该改变电阻两端电压，看电流表示数怎么改变
D．若研究电流与电阻关系，更换不同电阻后，应该控制电压表示数不变
【答案】CD
2、有两个电阻R1和R2，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R1和R2的电阻之比是（ ）
A．5∶3 B．10∶3 C．3∶5 D．8∶15
【答案】B
3、在做测小灯泡的电阻的实验中，我们发现小灯泡两端的电压减小时，小灯泡的电阻也可能随之减小，这是因为（ ）
A．根据欧姆定律的变形式R=U/I可知：电流一定时，电阻与电压成正比
B．当电压减小时，小灯泡的亮度变暗，温度变低，所以电阻变小
C．导体的电阻与导体两端的电压有关
D．以上都不对
【答案】B
4、如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则（ ）
A．电流表示数减小，电压表示数不变
B．电流表示数增大，电压表示数不变
C．电流变示数减小，电压表示数减小
D．电流表示数增大，电压表示数增大
【答案】A
5、在如图所示的电路中，闭合开关后，在滑动变阻器的滑片P向右移动的过程中，电压表与电流表示数的比值变小的是（ ）
A． B． C． D．
【答案】B
6、（双选）张华同学在探究通过导体的电流与其两端的电压的关系时，记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法正确的是（　　）
A．通过导体甲的电流与其两端的电压成正比
B．导体甲的电阻大于导体乙的电阻
C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2A
D．将甲、乙两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A
【答案】AD
7、如图所示，电源电压保持不变，R1＝2R2， 当开关S接在1位置时电流表的示数为I1， 当开关S接在2位置时电流表的示数为I2， 则I1与I2之比为（ ）
A．1∶1 B．1∶2 C．2∶1 D．无法判断
【答案】B
8、在“测量小灯泡电阻”实验中，某同学连接好电路并闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是（ ）
A．更换小灯泡 B．更换电源
C．检查电路是否断路 D．移动滑动变阻器滑片，观察小灯泡是否发光
【答案】D
9、如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
【答案】C
10、关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是（ ）
A．两个实验所采用的研究方法是相同的
B．两个实验多次测量的目的是相同的
C．两个实验的电路在课本中是相同的
D．两个实验中使用滑动变阻器的目的都是为了控制电阻两端电压不变
【答案】C
11、（双选）研究电流跟电压、电阻关系如图示，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步中，实验要求是（　　）
A．调节R1的滑片到不同位置 B．保持R两端的电压不变
C．保持电路中电流不变 D．保持R不变
【答案】AD
12、如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（ ）
A．L2两端的电压为1.5V
B．L1两端的电压为1.5V
C．L1与L2的灯丝电阻之比为2：1
D．通过L1与L2的电流之比为1：2
【答案】B
13、下面三个电学实验：a.探究电流与电压的关系；b.探究电流与电阻的关系；c.伏安法测电阻都要用到滑动变阻器，关于滑动变阻器，下列说法错误的是（ ）
A．三个实验中，它都起保护电路的作用
B．三个实验中，它都起改变部分电路两端电压的作用
C．三个实验中，它都起完成多次测量求平均值的作用
D．三个实验闭合开关前，滑片都要调到最大阻值处
【答案】C
14、现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A． B．
C． D．
【答案】D
15、在图所示的电路中，电源电压不变．当滑动变阻器R的滑片P移动时，电压表V，电流表A的示数之比增大．则电压表V或电流表A的示数变化情况以及滑动变阻器R的滑片P的移动情况是（ ）
A．电流表A示数增大，P向右滑动 B．电流表A示数减小，P向左滑动
C．电压表V示数增大，P向右滑动 D．电压表V示数减少，P向左滑动
【答案】B
16、研究电流与电压关系时，用图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是( )
A．保持R′的滑片位置不动
B．保持R的电压不变
C．保持R不变，调节R′的滑片到不同位置
D．保持电路中的电流不变
【答案】C
二、填空题。
17、如图所示是“探究电流的大小与哪些因素有关”的电路图。实验开始时，滑动变阻器的作用是 _______ 。在探究通过导体的电流与导体两端电压关系时，应保持 _____ 不变，此时滑动变阻器的作用是 _______ ；在探究通过导体的电流与导体电阻关系时，此时应保持 ___________ 不变。
【答案】保护电路 电阻 改变电阻两端电压 电压
18、如图所示电路，若L1的阻值为10Ω，只闭合S1时电流表示数为0.6A，则电源电压是______V，S1、S2都闭合时电流表示数为1A，则 L2的阻值为_____Ω。
【答案】6；15
19、小青用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为_________V，电阻R的阻值为_____________Ω。
【答案】2.5 5
20、把R1=15Ω和R2=5Ω两个电阻串联接到6V电源上，等效电阻是 Ω，通过R1电阻的电流是 A。
【答案】20 0.3
21、伏安法测电阻的原理是________。
【答案】R＝
22、在探究“电流与电压的关系”实验中，应用了____法，需要控制电阻不变，通过___或_________来改变定值电阻两端的电压，实验中自变量是________，因变量是______。
【答案】控制变量 调节滑动变阻器滑片 改变电池节数
电阻两端的电压 通过电阻的电流
三、作图题。
23、东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．
请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整。
【答案】如图所示：
四、实验题。
24、小明和小丽在研究导体中电流与导体两端电压的关系时，除了电源、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的定值电阻；小灯泡。
为了完成研究还应选择的器材　 　；理由是：　 　。
用笔划线完成图中的实物电路连接，并使滑动变阻器接入电路的阻值最大。
小明通过实验得出了下表中的数据，请读出图中两表的示数，记在表中最后一列的空格处。
表：
电压U/V 0.5 1.0 1.5 2.0
电流I/A 0.05 0.1 0.15 0.2
小丽通过实验得出了下表中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减少”的结论。小明观察并检查了小丽所连接的电路后，告诉小丽…． 你认为原因可能是　 　。
表：
电压U/V 0.5 1.0 1.5 2.0
电流I/A 0.25 0.2 0.15 0.1
【答案】A 小灯泡的电阻随温度而改变，不能控制电阻一定．
如图：如图所示：
电压U/V 2.4
电流I/A 0.24
电压表并联在滑动变阻器两端了。
25、如图所示是“测量小灯泡电阻”的实验装置，电源电压恒为6V，小灯泡的额定电压为3.8V。
（1）检查无误后，闭合开关，滑动变阻器的滑片向左移动，请写出A表、V表的示数变化情况：______________________
（2）移动滑片获得了表格中的实验数据：
请计算出第1次实验时灯丝的电阻，R1=___________Ω。
（3）分析数据及实验现象可知，灯越亮，灯丝电阻越大，说明灯丝的电阻与___________有关。
【答案】 (1). A表示数变大、V表示数变大 (2). 7.5 (3). 温度
五、计算题。
26、小亮同学连接的电路如图所示，他所用的灯泡上标有“6V 0.5A”的字样．当他闭合开关S时，灯泡正常发光，电流表的示数为0.6A．请你计算：
（1）灯泡中的电流；
（2）电阻R的阻值；
（3）电源的电压．
【答案】（1）0.5A； (2)60； (3)6V
27、在图(a)所示的电路中，电源电压为6 V，滑动变阻器R2上标有“100 Ω　1 A”字样．开关S断开时，电流表A示数如图(b)所示．
(1)求电阻R1的阻值。
(2)不改变电表量程，闭合开关S，在移动变阻器滑片P的过程中，使电流表示数的变化量最大，求滑动变阻器R2的最小阻值。
【答案】15 Ω 30 Ω
