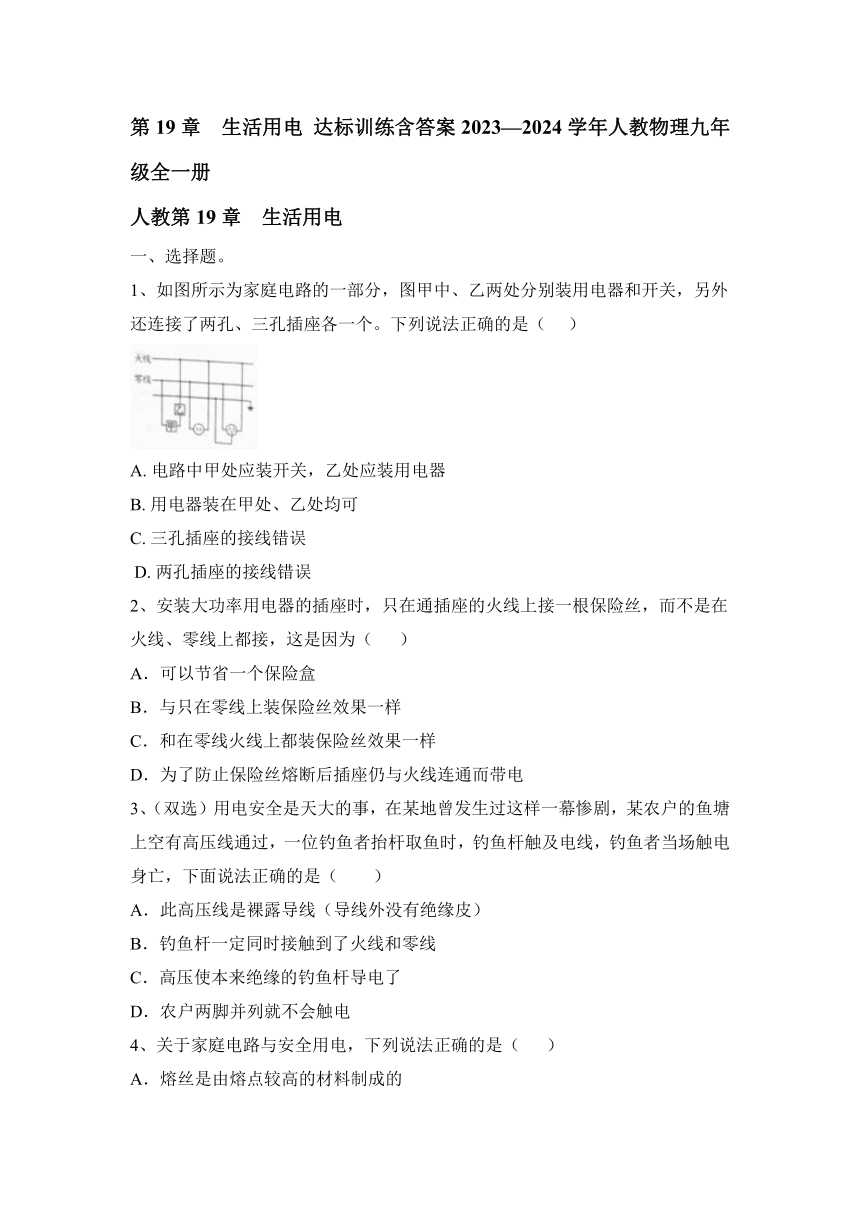

第19章 生活用电 达标训练（含答案）2023—2024学年人教物理九年级全一册

第19章 生活用电 达标训练含答案2023—2024学年人教物理九年级全一册
人教第19章 生活用电
一、选择题。
1、如图所示为家庭电路的一部分，图甲中、乙两处分别装用电器和开关，另外还连接了两孔、三孔插座各一个。下列说法正确的是（ ）
A. 电路中甲处应装开关，乙处应装用电器
B. 用电器装在甲处、乙处均可
C. 三孔插座的接线错误
D. 两孔插座的接线错误
2、安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为（ ）
A．可以节省一个保险盒
B．与只在零线上装保险丝效果一样
C．和在零线火线上都装保险丝效果一样
D．为了防止保险丝熔断后插座仍与火线连通而带电
3、（双选）用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场触电身亡，下面说法正确的是（　　）
A．此高压线是裸露导线（导线外没有绝缘皮）
B．钓鱼杆一定同时接触到了火线和零线
C．高压使本来绝缘的钓鱼杆导电了
D．农户两脚并列就不会触电

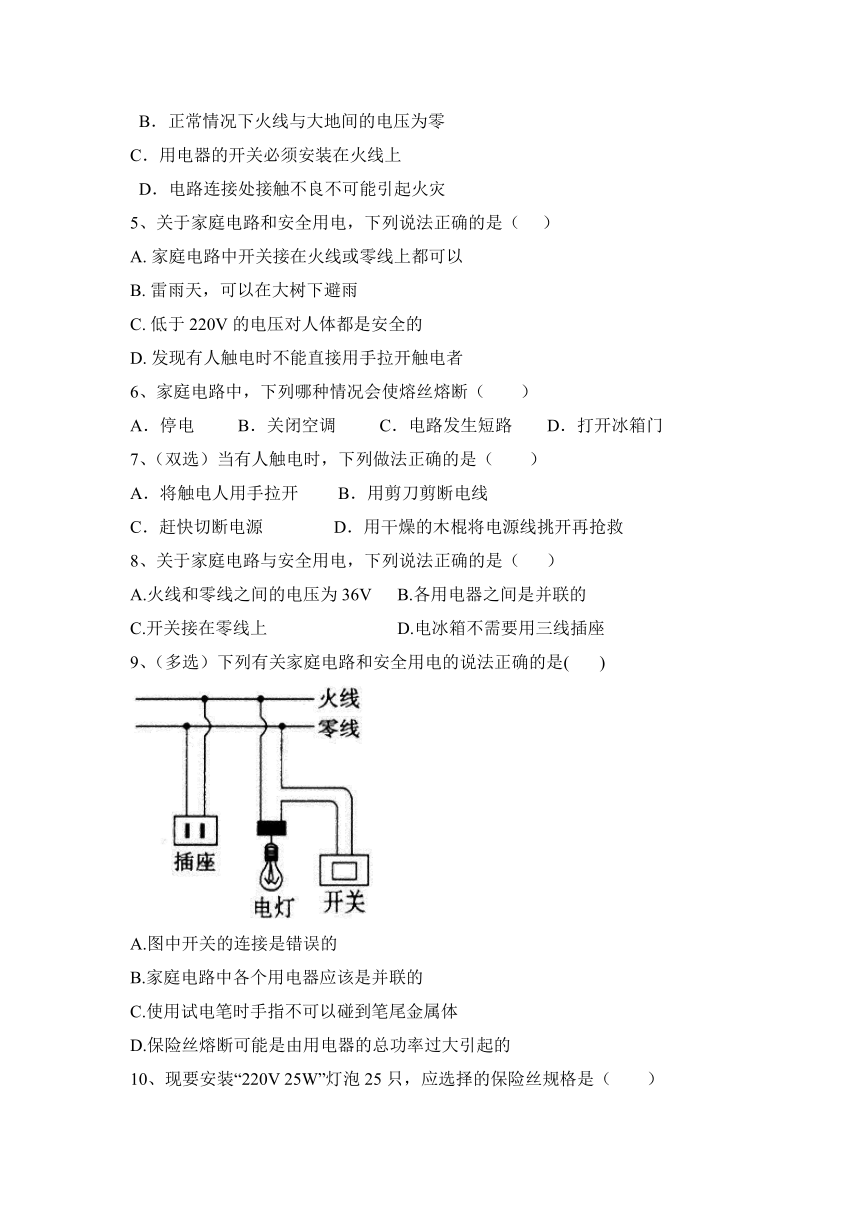

4、关于家庭电路与安全用电，下列说法正确的是（ ）
A．熔丝是由熔点较高的材料制成的
B．正常情况下火线与大地间的电压为零
C．用电器的开关必须安装在火线上
D．电路连接处接触不良不可能引起火灾
5、关于家庭电路和安全用电，下列说法正确的是（ ）
A. 家庭电路中开关接在火线或零线上都可以
B. 雷雨天，可以在大树下避雨
C. 低于220V的电压对人体都是安全的
D. 发现有人触电时不能直接用手拉开触电者
6、家庭电路中，下列哪种情况会使熔丝熔断（ ）
A．停电 B．关闭空调 C．电路发生短路 D．打开冰箱门
7、（双选）当有人触电时，下列做法正确的是（　　）
A．将触电人用手拉开 B．用剪刀剪断电线
C．赶快切断电源 D．用干燥的木棍将电源线挑开再抢救
8、关于家庭电路与安全用电，下列说法正确的是（ ）
A.火线和零线之间的电压为36V B.各用电器之间是并联的
C.开关接在零线上 D.电冰箱不需要用三线插座
9、（多选）下列有关家庭电路和安全用电的说法正确的是( )
A.图中开关的连接是错误的
B.家庭电路中各个用电器应该是并联的
C.使用试电笔时手指不可以碰到笔尾金属体
D.保险丝熔断可能是由用电器的总功率过大引起的

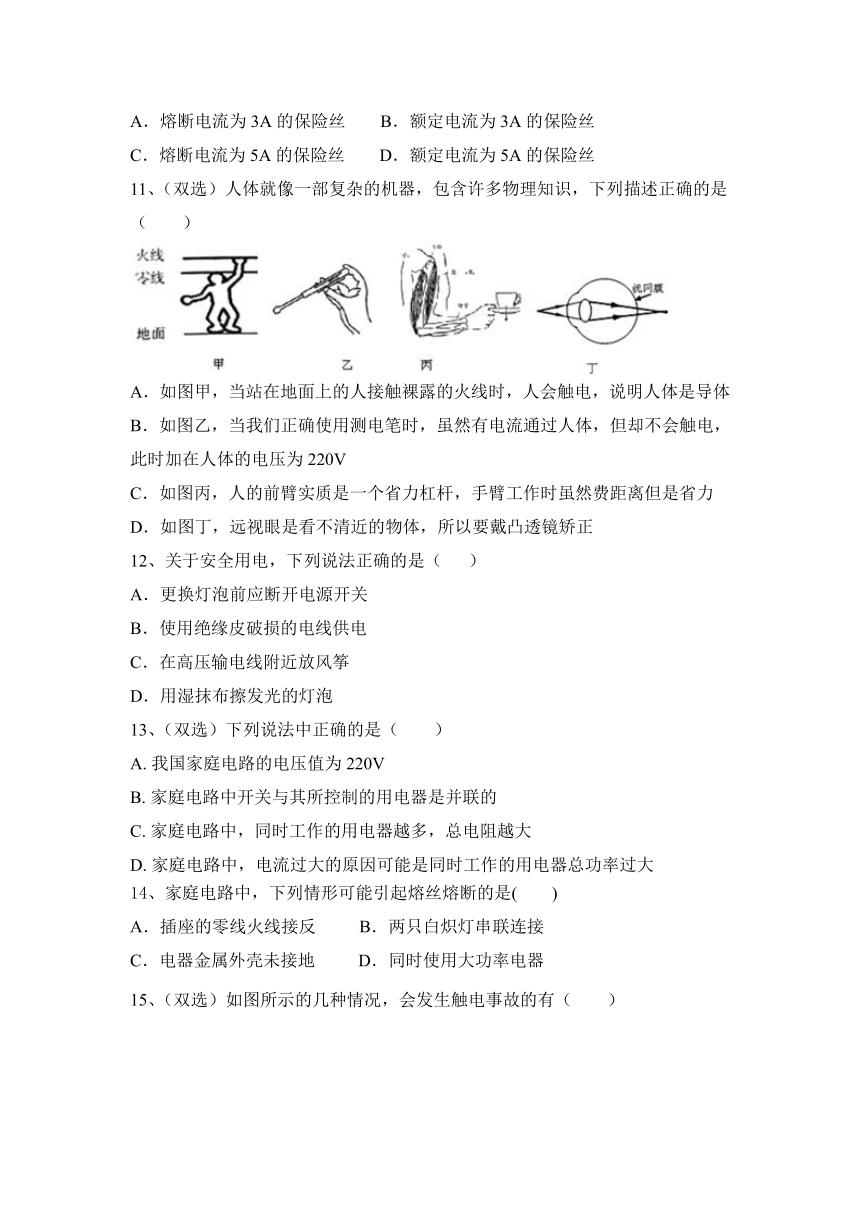

10、现要安装“220V 25W”灯泡25只，应选择的保险丝规格是（ ）
A．熔断电流为3A的保险丝 B．额定电流为3A的保险丝
C．熔断电流为5A的保险丝 D．额定电流为5A的保险丝
11、（双选）人体就像一部复杂的机器，包含许多物理知识，下列描述正确的是（　　）
A．如图甲，当站在地面上的人接触裸露的火线时，人会触电，说明人体是导体
B．如图乙，当我们正确使用测电笔时，虽然有电流通过人体，但却不会触电，此时加在人体的电压为220V
C．如图丙，人的前臂实质是一个省力杠杆，手臂工作时虽然费距离但是省力
D．如图丁，远视眼是看不清近的物体，所以要戴凸透镜矫正
12、关于安全用电，下列说法正确的是（ ）
A．更换灯泡前应断开电源开关
B．使用绝缘皮破损的电线供电
C．在高压输电线附近放风筝
D．用湿抹布擦发光的灯泡
13、（双选）下列说法中正确的是（　　）
A. 我国家庭电路的电压值为220V
B. 家庭电路中开关与其所控制的用电器是并联的
C. 家庭电路中，同时工作的用电器越多，总电阻越大
D. 家庭电路中，电流过大的原因可能是同时工作的用电器总功率过大
14、家庭电路中，下列情形可能引起熔丝熔断的是(　　)
A．插座的零线火线接反 B．两只白炽灯串联连接
C．电器金属外壳未接地 D．同时使用大功率电器

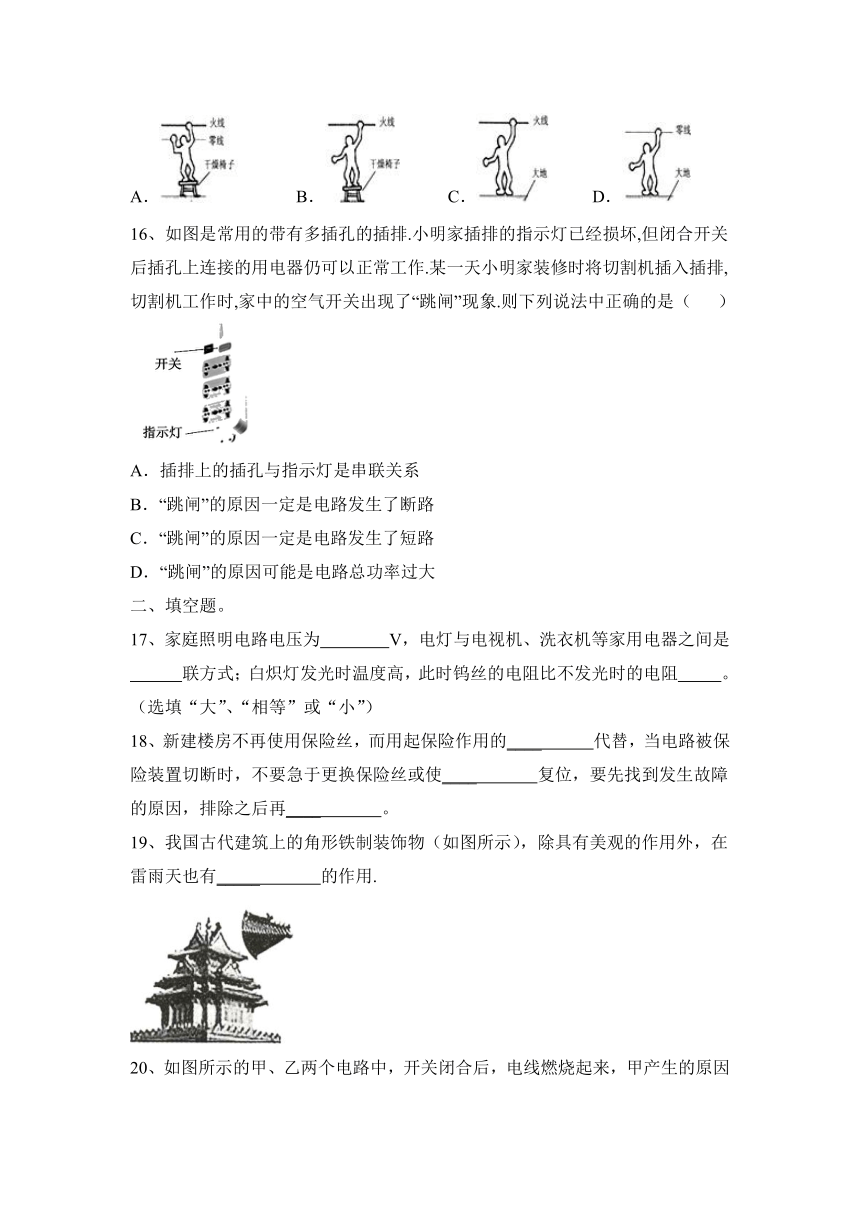

15、（双选）如图所示的几种情况，会发生触电事故的有（　　）
A． B． C． D．
16、如图是常用的带有多插孔的插排.小明家插排的指示灯已经损坏,但闭合开关后插孔上连接的用电器仍可以正常工作.某一天小明家装修时将切割机插入插排,切割机工作时,家中的空气开关出现了“跳闸”现象.则下列说法中正确的是（ ）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
二、填空题。
17、家庭照明电路电压为　 　 V，电灯与电视机、洗衣机等家用电器之间是
　 　 联方式；白炽灯发光时温度高，此时钨丝的电阻比不发光时的电阻　 　。（选填“大”、“相等”或“小”）
18、新建楼房不再使用保险丝，而用起保险作用的____ 代替，当电路被保险装置切断时，不要急于更换保险丝或使____ 复位，要先找到发生故障的原因，排除之后再____ 。
19、我国古代建筑上的角形铁制装饰物（如图所示），除具有美观的作用外，在雷雨天也有_____ 的作用.

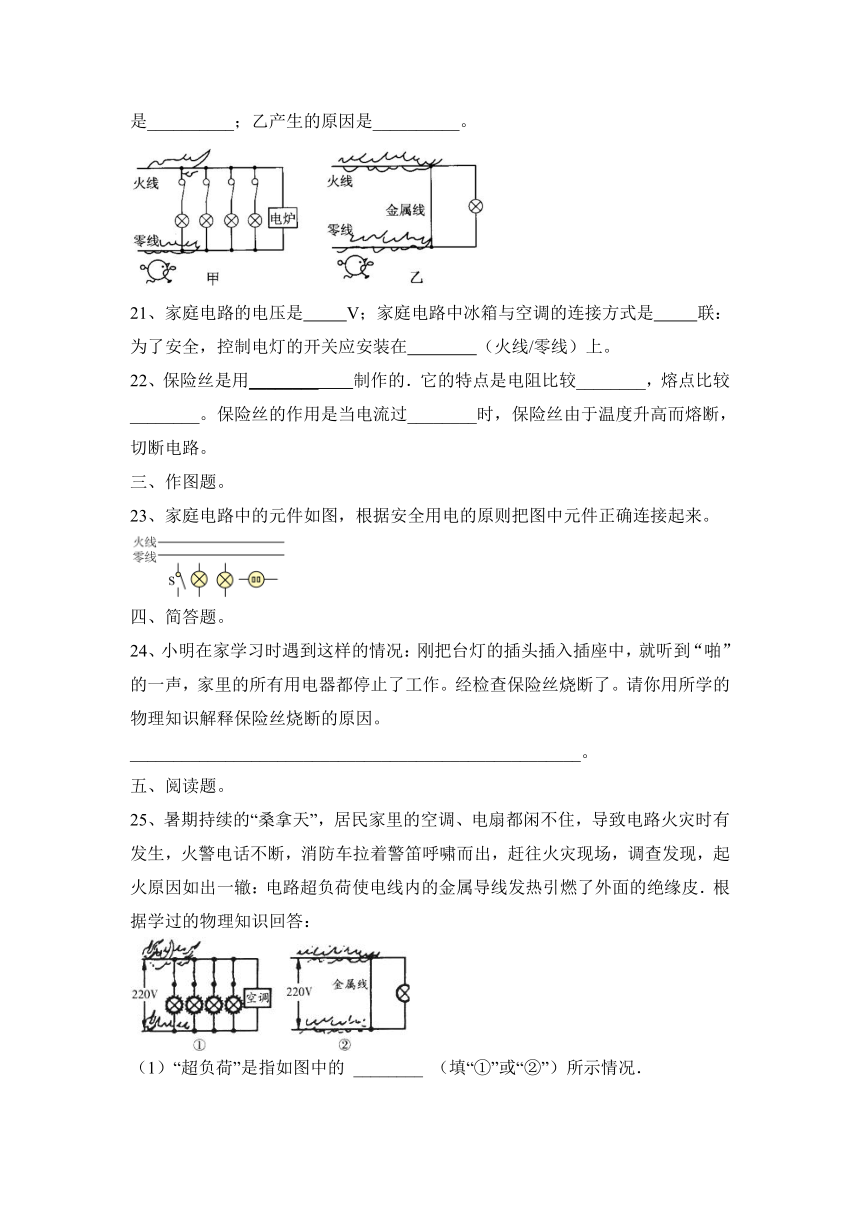

20、如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是__________；乙产生的原因是__________。
21、家庭电路的电压是　 　V；家庭电路中冰箱与空调的连接方式是　 　联：为了安全，控制电灯的开关应安装在　 　（火线/零线）上。
22、保险丝是用________ 制作的．它的特点是电阻比较________，熔点比较________。保险丝的作用是当电流过________时，保险丝由于温度升高而熔断，切断电路。
三、作图题。
23、家庭电路中的元件如图，根据安全用电的原则把图中元件正确连接起来。
四、简答题。
24、小明在家学习时遇到这样的情况：刚把台灯的插头插入插座中，就听到“啪”的一声，家里的所有用电器都停止了工作。经检查保险丝烧断了。请你用所学的物理知识解释保险丝烧断的原因。____________________________________________________。
五、阅读题。
25、暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电路超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：
（1）“超负荷”是指如图中的 ________ （填“①”或“②”）所示情况．
（2）火灾发生的理论依据是用电高峰时，居民楼上各家很多用电器同时使用，使用电器的________过大．根据公式________　可知，在家庭电路中，由于 ________是不变的，所以电路中的总电流随着________的增大而增大，当超过安全值，就会导致火灾．
（3）请你提出一条预防这种火灾发生应采取的措施： ________ 。
六、计算类综合题。
26、家庭电路中熔断保险丝的额定电流是8 A，现在正在使用一台110 W的电冰箱，彩电和照明灯共300 W，一台100 W的电热水器。
(1)若以上用电器每天平均使用2 h，那么一个月(按30天计)消耗的电能为多少千瓦时？
(2)如在上述用电器正在使用的情况下，还想打开一个电取暖器(700 W和1 500 W两个挡)，从安全用电考虑，应该使用哪一挡？
第19章 生活用电 达标训练含答案2023—2024学年人教物理九年级全一册
人教第19章 生活用电
一、选择题。
1、如图所示为家庭电路的一部分，图甲中、乙两处分别装用电器和开关，另外还连接了两孔、三孔插座各一个。下列说法正确的是（ ）
A. 电路中甲处应装开关，乙处应装用电器
B. 用电器装在甲处、乙处均可
C. 三孔插座的接线错误
D. 两孔插座的接线错误
【答案】C
2、安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为（ ）
A．可以节省一个保险盒
B．与只在零线上装保险丝效果一样
C．和在零线火线上都装保险丝效果一样
D．为了防止保险丝熔断后插座仍与火线连通而带电
【答案】D
3、（双选）用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场触电身亡，下面说法正确的是（　　）
A．此高压线是裸露导线（导线外没有绝缘皮）
B．钓鱼杆一定同时接触到了火线和零线
C．高压使本来绝缘的钓鱼杆导电了
D．农户两脚并列就不会触电
【答案】AC。
4、关于家庭电路与安全用电，下列说法正确的是（ ）
A．熔丝是由熔点较高的材料制成的
B．正常情况下火线与大地间的电压为零
C．用电器的开关必须安装在火线上
D．电路连接处接触不良不可能引起火灾
【答案】C
5、关于家庭电路和安全用电，下列说法正确的是（ ）
A. 家庭电路中开关接在火线或零线上都可以
B. 雷雨天，可以在大树下避雨
C. 低于220V的电压对人体都是安全的
D. 发现有人触电时不能直接用手拉开触电者
【答案】D
6、家庭电路中，下列哪种情况会使熔丝熔断（ ）
A．停电 B．关闭空调 C．电路发生短路 D．打开冰箱门
【答案】C
7、（双选）当有人触电时，下列做法正确的是（　　）
A．将触电人用手拉开 B．用剪刀剪断电线
C．赶快切断电源 D．用干燥的木棍将电源线挑开再抢救
【答案】CD。
8、关于家庭电路与安全用电，下列说法正确的是（ ）
A.火线和零线之间的电压为36V B.各用电器之间是并联的
C.开关接在零线上 D.电冰箱不需要用三线插座
【答案】B
9、（多选）下列有关家庭电路和安全用电的说法正确的是( )
A.图中开关的连接是错误的
B.家庭电路中各个用电器应该是并联的
C.使用试电笔时手指不可以碰到笔尾金属体
D.保险丝熔断可能是由用电器的总功率过大引起的
【答案】A,B,D
10、现要安装“220V 25W”灯泡25只，应选择的保险丝规格是（ ）
A．熔断电流为3A的保险丝 B．额定电流为3A的保险丝
C．熔断电流为5A的保险丝 D．额定电流为5A的保险丝
【答案】B
11、（双选）人体就像一部复杂的机器，包含许多物理知识，下列描述正确的是（　　）
A．如图甲，当站在地面上的人接触裸露的火线时，人会触电，说明人体是导体
B．如图乙，当我们正确使用测电笔时，虽然有电流通过人体，但却不会触电，此时加在人体的电压为220V
C．如图丙，人的前臂实质是一个省力杠杆，手臂工作时虽然费距离但是省力
D．如图丁，远视眼是看不清近的物体，所以要戴凸透镜矫正
【答案】AD。
12、关于安全用电，下列说法正确的是（ ）
A．更换灯泡前应断开电源开关
B．使用绝缘皮破损的电线供电
C．在高压输电线附近放风筝
D．用湿抹布擦发光的灯泡
【答案】A
13、（双选）下列说法中正确的是（　　）
A. 我国家庭电路的电压值为220V
B. 家庭电路中开关与其所控制的用电器是并联的
C. 家庭电路中，同时工作的用电器越多，总电阻越大
D. 家庭电路中，电流过大的原因可能是同时工作的用电器总功率过大
【答案】A,D
14、家庭电路中，下列情形可能引起熔丝熔断的是(　　)
A．插座的零线火线接反 B．两只白炽灯串联连接
C．电器金属外壳未接地 D．同时使用大功率电器
【答案】D　
15、（双选）如图所示的几种情况，会发生触电事故的有（　　）
A． B． C． D．
【答案】AC。
16、如图是常用的带有多插孔的插排.小明家插排的指示灯已经损坏,但闭合开关后插孔上连接的用电器仍可以正常工作.某一天小明家装修时将切割机插入插排,切割机工作时,家中的空气开关出现了“跳闸”现象.则下列说法中正确的是（ ）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
【答案】D
二、填空题。
17、家庭照明电路电压为　 　 V，电灯与电视机、洗衣机等家用电器之间是
　 　 联方式；白炽灯发光时温度高，此时钨丝的电阻比不发光时的电阻　 　。（选填“大”、“相等”或“小”）
【答案】220；并；大。
18、新建楼房不再使用保险丝，而用起保险作用的____ 代替，当电路被保险装置切断时，不要急于更换保险丝或使____ 复位，要先找到发生故障的原因，排除之后再____ 。
【答案】空气开关 空气开关 恢复供电
19、我国古代建筑上的角形铁制装饰物（如图所示），除具有美观的作用外，在雷雨天也有_____ 的作用.
【答案】预防雷击
20、如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是__________；乙产生的原因是__________。
【答案】电路中同时使用的用电器总功率过大；短路
21、家庭电路的电压是　 　V；家庭电路中冰箱与空调的连接方式是　 　联：为了安全，控制电灯的开关应安装在　 　（火线/零线）上。
【答案】220；并；火线。
22、保险丝是用________ 制作的．它的特点是电阻比较________，熔点比较________。保险丝的作用是当电流过________时，保险丝由于温度升高而熔断，切断电路。
【答案】铅锑合金 大 低 过大
三、作图题。
23、家庭电路中的元件如图，根据安全用电的原则把图中元件正确连接起来。
【答案】如图所示：
四、简答题。
24、小明在家学习时遇到这样的情况：刚把台灯的插头插入插座中，就听到“啪”的一声，家里的所有用电器都停止了工作。经检查保险丝烧断了。请你用所学的物理知识解释保险丝烧断的原因。____________________________________________________。
【答案】电路发生了短路，电路中电阻很小，家庭电路的电压220V一定，根据I=可知，电路中的电流很大。根据Q=I2Rt可知，通电时间和保险丝的电阻一定时，通过电路电流大，保险丝产生的热量多，温度急剧升高，达到保险丝的熔点，保险丝烧断
五、阅读题。
25、暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电路超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：
（1）“超负荷”是指如图中的 ________ （填“①”或“②”）所示情况．
（2）火灾发生的理论依据是用电高峰时，居民楼上各家很多用电器同时使用，使用电器的________过大．根据公式________　可知，在家庭电路中，由于 ________是不变的，所以电路中的总电流随着________的增大而增大，当超过安全值，就会导致火灾．
（3）请你提出一条预防这种火灾发生应采取的措施： ________ 。
【答案】① 总功率 I=PU 电压 总功率
不要同时间使用多个大功率用电器
六、计算类综合题。
26、家庭电路中熔断保险丝的额定电流是8 A，现在正在使用一台110 W的电冰箱，彩电和照明灯共300 W，一台100 W的电热水器。
(1)若以上用电器每天平均使用2 h，那么一个月(按30天计)消耗的电能为多少千瓦时？
(2)如在上述用电器正在使用的情况下，还想打开一个电取暖器(700 W和1 500 W两个挡)，从安全用电考虑，应该使用哪一挡？
【详解】(1)P总＝P1＋P2＋P3＝110 W＋300 W＋100 W＝510 W＝0.51 kW，
W＝P总t＝0.51 kW×2 h×30＝30.6 kW·h.
(2)P大＝UI大＝220 V×8 A＝1 760 W，
P差＝P大－P总＝1 760 W－510 W＝1 250 W，
因为700 W<1 250 W<1 500 W，应使用700 W的挡。
