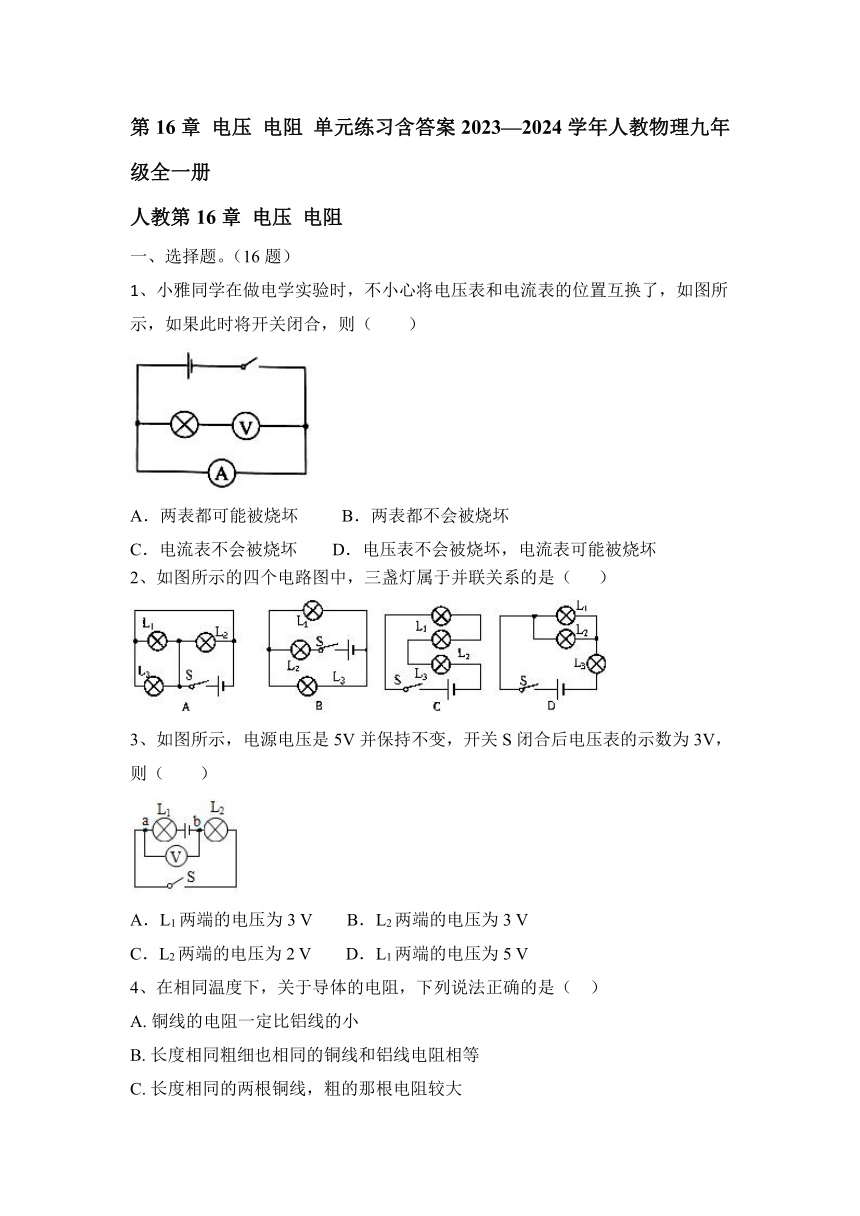

第16章 电压 电阻 单元练习（含答案）2023—2024学年人教物理九年级全一册

第16章 电压 电阻 单元练习含答案2023—2024学年人教物理九年级全一册
人教第16章 电压 电阻
一、选择题。（16题）
1、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
2、如图所示的四个电路图中，三盏灯属于并联关系的是（ ）
3、如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（　　）
A．L1两端的电压为3 V B．L2两端的电压为3 V
C．L2两端的电压为2 V D．L1两端的电压为5 V
4、在相同温度下，关于导体的电阻，下列说法正确的是（ ）
A. 铜线的电阻一定比铝线的小
B. 长度相同粗细也相同的铜线和铝线电阻相等
C. 长度相同的两根铜线，粗的那根电阻较大
D. 粗细相同的两根铜线，长的那根电阻较大

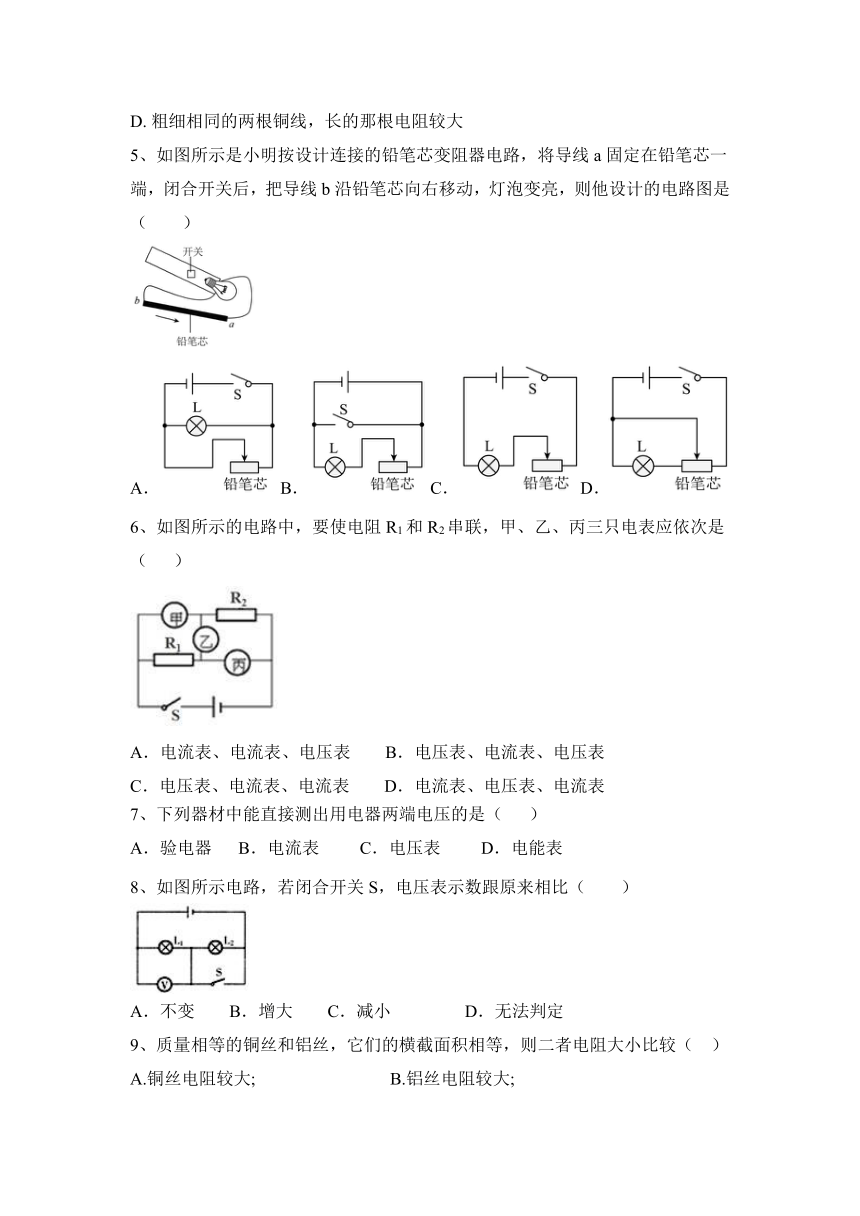

5、如图所示是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮，则他设计的电路图是（ ）
A． B． C． D．
6、如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（ ）
A．电流表、电流表、电压表 B．电压表、电流表、电压表
C．电压表、电流表、电流表 D．电流表、电压表、电流表
7、下列器材中能直接测出用电器两端电压的是（ ）
A．验电器 B．电流表 C．电压表 D．电能表
8、如图所示电路，若闭合开关S，电压表示数跟原来相比（　　）
A．不变 B．增大 C．减小 D．无法判定
9、质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（　）
A.铜丝电阻较大; B.铝丝电阻较大;
C.铜丝和铝丝电阻可能一样大; D.无法判断谁的电阻较大.

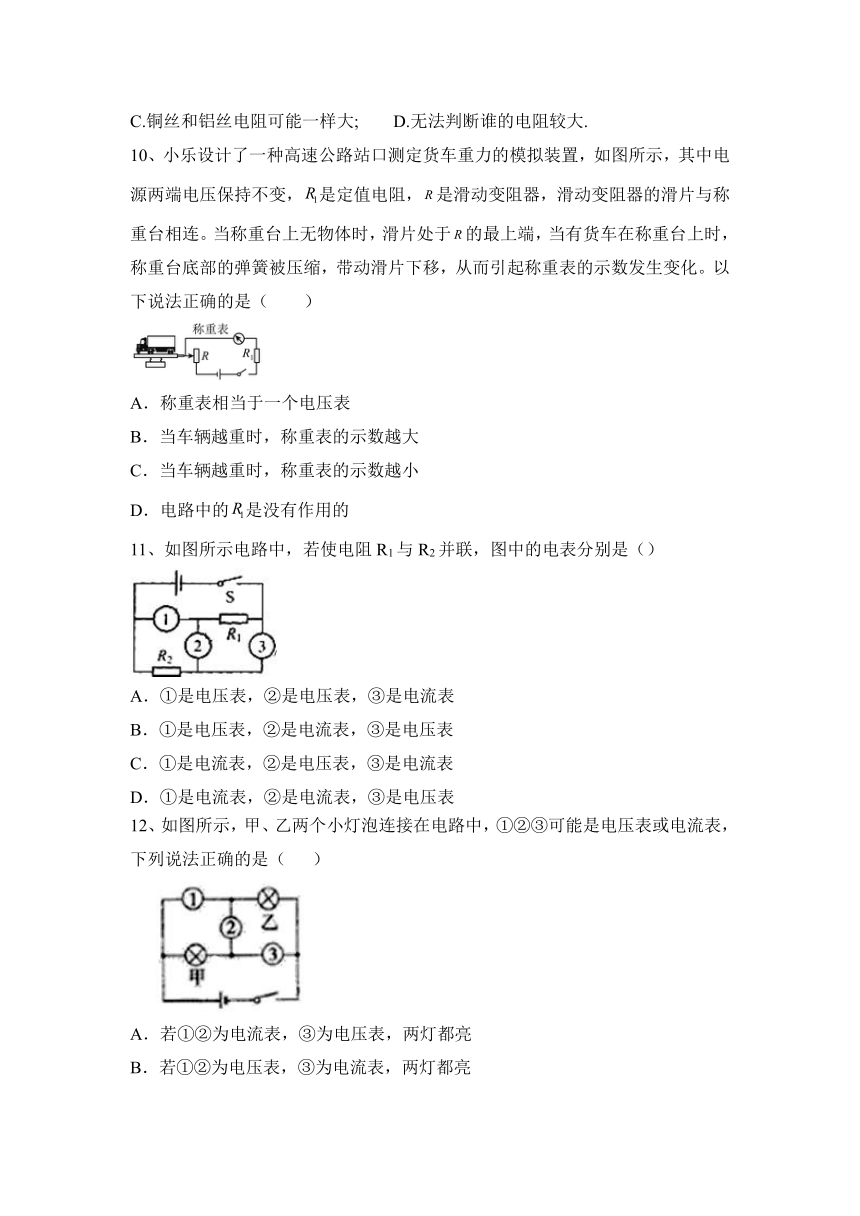

10、小乐设计了一种高速公路站口测定货车重力的模拟装置，如图所示，其中电源两端电压保持不变，是定值电阻，是滑动变阻器，滑动变阻器的滑片与称重台相连。当称重台上无物体时，滑片处于的最上端，当有货车在称重台上时，称重台底部的弹簧被压缩，带动滑片下移，从而引起称重表的示数发生变化。以下说法正确的是（ ）
A．称重表相当于一个电压表
B．当车辆越重时，称重表的示数越大
C．当车辆越重时，称重表的示数越小
D．电路中的是没有作用的
11、如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（）
A．①是电压表，②是电压表，③是电流表
B．①是电压表，②是电流表，③是电压表
C．①是电流表，②是电压表，③是电流表
D．①是电流表，②是电流表，③是电压表
12、如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表，下列说法正确的是（ ）
A．若①②为电流表，③为电压表，两灯都亮
B．若①②为电压表，③为电流表，两灯都亮
C．若①③为电压表，②为电流表，两灯串联都不亮
D．若①③为电流表，②为电压表，两灯并联都亮

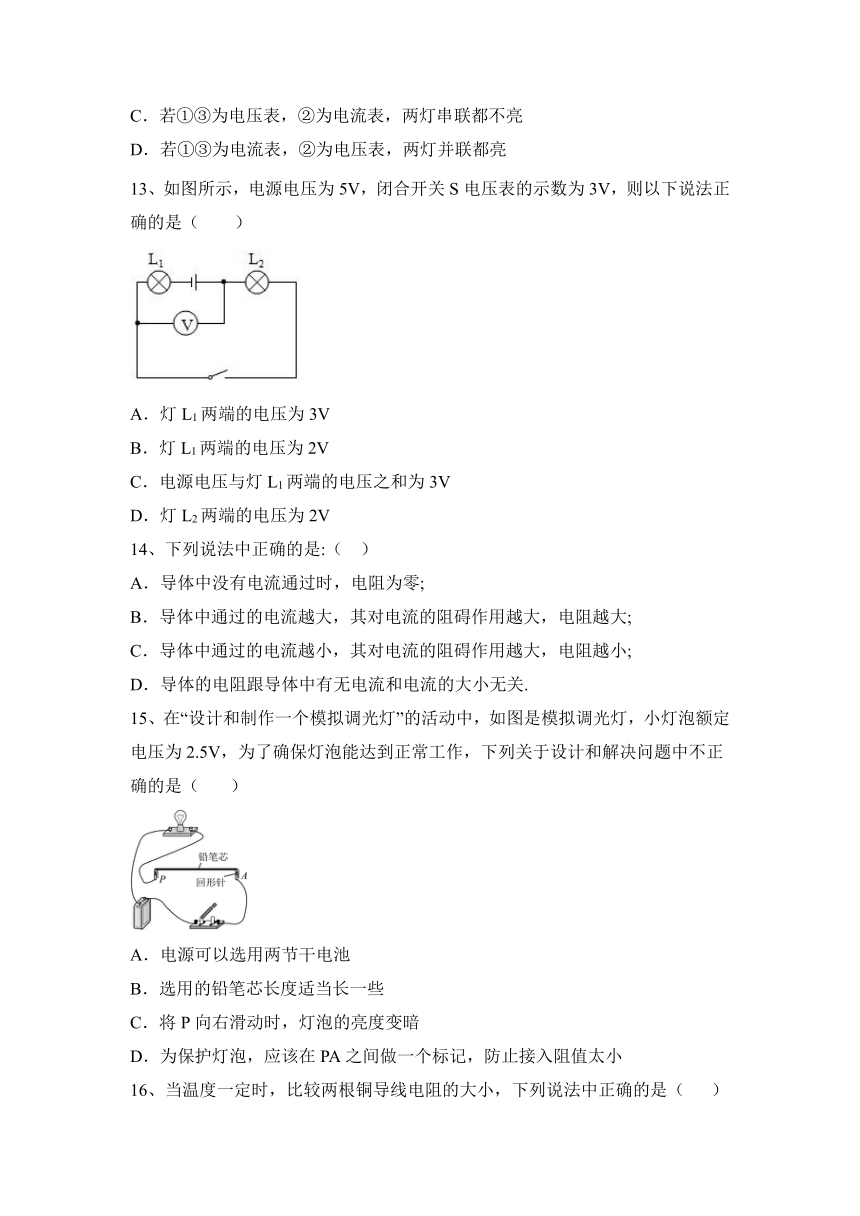

13、如图所示，电源电压为5V，闭合开关S电压表的示数为3V，则以下说法正确的是（　　）
A．灯L1两端的电压为3V
B．灯L1两端的电压为2V
C．电源电压与灯L1两端的电压之和为3V
D．灯L2两端的电压为2V
14、下列说法中正确的是:（　）
A．导体中没有电流通过时，电阻为零;
B．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大;
C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小;
D．导体的电阻跟导体中有无电流和电流的大小无关.
15、在“设计和制作一个模拟调光灯”的活动中，如图是模拟调光灯，小灯泡额定电压为2.5V，为了确保灯泡能达到正常工作，下列关于设计和解决问题中不正确的是（ ）
A．电源可以选用两节干电池
B．选用的铅笔芯长度适当长一些
C．将P向右滑动时，灯泡的亮度变暗
D．为保护灯泡，应该在PA之间做一个标记，防止接入阻值太小

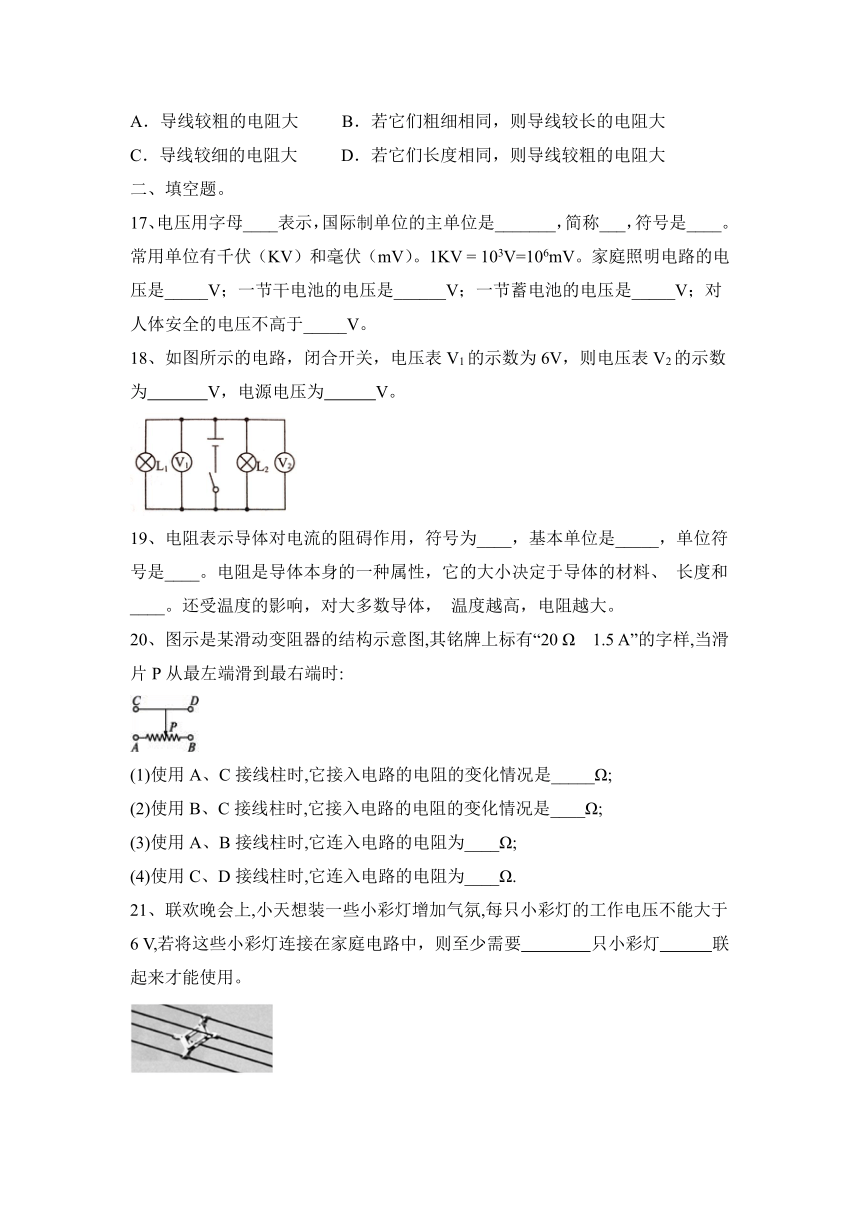

16、当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（ ）
A．导线较粗的电阻大 B．若它们粗细相同，则导线较长的电阻大
C．导线较细的电阻大 D．若它们长度相同，则导线较粗的电阻大
二、填空题。
17、电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
18、如图所示的电路，闭合开关，电压表V1的示数为6V，则电压表V2的示数为 V，电源电压为 V。
19、电阻表示导体对电流的阻碍作用，符号为____，基本单位是_____，单位符号是____。电阻是导体本身的一种属性，它的大小决定于导体的材料、 长度和____。还受温度的影响，对大多数导体， 温度越高，电阻越大。
20、图示是某滑动变阻器的结构示意图,其铭牌上标有“20 Ω　1.5 A”的字样,当滑片P从最左端滑到最右端时:
(1)使用A、C接线柱时,它接入电路的电阻的变化情况是_____Ω;
(2)使用B、C接线柱时,它接入电路的电阻的变化情况是____Ω;
(3)使用A、B接线柱时,它连入电路的电阻为____Ω;
(4)使用C、D接线柱时,它连入电路的电阻为____Ω.
21、联欢晚会上,小天想装一些小彩灯增加气氛,每只小彩灯的工作电压不能大于6 V,若将这些小彩灯连接在家庭电路中，则至少需要　　　　只小彩灯　　　联起来才能使用。
22、亲爱的同学：你会使用下面的实验仪器吗？如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是_____，示数为______。
三、作图题。
23、如图所示电路中,有两根导线尚未连接,请用笔画线代替导线补全,要求:①电压表测小灯泡两端电压;②闭合开关S,向a端移动滑动变阻器的滑片P,小灯泡变亮.
四、实验题。
24、某学习小组在探讨影响导体电阻大小因素时，找资料发现在导体材料和粗细相同时，其电阻与长度成正比，即可以用下述表达式表示：R＝kx，其中k为比例常数，x为导体的长度。于是他们用下面的器材：电压恒定的电源、开关、粗细均匀的镍铬合金丝、电压表等及图甲所示电路来探究此问题，图中AB为镍铬合金丝，P为滑动端，图乙为实物连线图。
(1)他们的实验方法是控制了____________不变。
(2)调节镍铬合金丝上的滑动片，电压表的示数____(选填“能”或“不能”)反映导体AP间电阻的变化。
(3)要完成此实验，除了记录电压表示数外，还需要的测量器材是__________。
25、瑞瑞同学在中考物理实验时，对串联电路电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按如图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压。
【交流与评估】
（1）在拆接电路时，开关必须　 　。
（2）瑞瑞同学用上面第（3）步骤的方法　 　（填“能”或“不能”）测出L2两端的电压，理由是：　 　。
（3）方法改正后，所测出AB、BC、AC间的电压记录在表格中。瑞瑞同学分析实验数据得出的结论是：串联电路总电压等于各用电器两端的电压之和，且各用电器两端电压相等。瑞瑞的结论是　 　的（填“正确”或“错误”）．造成错误的原因主要是瑞瑞实验中所选用的两只灯泡的规格是　 　的（填“相同”或“不同”）。
（4）这个实验在设计方案上还存在的不足之处是：　 　。
UAB/V UBC/V UAC/V
1.5 1.5 3
五、计算题。
26、如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏？
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安？（要求画简化电路图）
27、如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
第16章 电压 电阻 单元练习含答案2023—2024学年人教物理九年级全一册
人教第16章 电压 电阻
一、选择题。（16题）
1、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
【答案】D
2、如图所示的四个电路图中，三盏灯属于并联关系的是（ ）
【答案】A
3、如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（　　）
A．L1两端的电压为3 V B．L2两端的电压为3 V
C．L2两端的电压为2 V D．L1两端的电压为5 V
【答案】B
4、在相同温度下，关于导体的电阻，下列说法正确的是（ ）
A. 铜线的电阻一定比铝线的小
B. 长度相同粗细也相同的铜线和铝线电阻相等
C. 长度相同的两根铜线，粗的那根电阻较大
D. 粗细相同的两根铜线，长的那根电阻较大
【答案】D
5、如图所示是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮，则他设计的电路图是（ ）
A． B． C． D．
【答案】C
6、如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（ ）
A．电流表、电流表、电压表 B．电压表、电流表、电压表
C．电压表、电流表、电流表 D．电流表、电压表、电流表
【答案】B
7、下列器材中能直接测出用电器两端电压的是（ ）
A．验电器 B．电流表 C．电压表 D．电能表
【答案】C
8、如图所示电路，若闭合开关S，电压表示数跟原来相比（　　）
A．不变 B．增大 C．减小 D．无法判定
【答案】B
9、质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（　）
A.铜丝电阻较大; B.铝丝电阻较大;
C.铜丝和铝丝电阻可能一样大; D.无法判断谁的电阻较大.
【答案】B
10、小乐设计了一种高速公路站口测定货车重力的模拟装置，如图所示，其中电源两端电压保持不变，是定值电阻，是滑动变阻器，滑动变阻器的滑片与称重台相连。当称重台上无物体时，滑片处于的最上端，当有货车在称重台上时，称重台底部的弹簧被压缩，带动滑片下移，从而引起称重表的示数发生变化。以下说法正确的是（ ）
A．称重表相当于一个电压表
B．当车辆越重时，称重表的示数越大
C．当车辆越重时，称重表的示数越小
D．电路中的是没有作用的
【答案】B
11、如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（）
A．①是电压表，②是电压表，③是电流表
B．①是电压表，②是电流表，③是电压表
C．①是电流表，②是电压表，③是电流表
D．①是电流表，②是电流表，③是电压表
【答案】C
12、如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表，下列说法正确的是（ ）
A．若①②为电流表，③为电压表，两灯都亮
B．若①②为电压表，③为电流表，两灯都亮
C．若①③为电压表，②为电流表，两灯串联都不亮
D．若①③为电流表，②为电压表，两灯并联都亮
【答案】D
13、如图所示，电源电压为5V，闭合开关S电压表的示数为3V，则以下说法正确的是（　　）
A．灯L1两端的电压为3V
B．灯L1两端的电压为2V
C．电源电压与灯L1两端的电压之和为3V
D．灯L2两端的电压为2V
【答案】B
14、下列说法中正确的是:（　）
A．导体中没有电流通过时，电阻为零;
B．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大;
C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小;
D．导体的电阻跟导体中有无电流和电流的大小无关.
【答案】D
15、在“设计和制作一个模拟调光灯”的活动中，如图是模拟调光灯，小灯泡额定电压为2.5V，为了确保灯泡能达到正常工作，下列关于设计和解决问题中不正确的是（ ）
A．电源可以选用两节干电池
B．选用的铅笔芯长度适当长一些
C．将P向右滑动时，灯泡的亮度变暗
D．为保护灯泡，应该在PA之间做一个标记，防止接入阻值太小
【答案】C
16、当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（ ）
A．导线较粗的电阻大 B．若它们粗细相同，则导线较长的电阻大
C．导线较细的电阻大 D．若它们长度相同，则导线较粗的电阻大
【答案】B
二、填空题。
17、电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
【答案】U 伏特 伏 V 220 1.5 2 36
18、如图所示的电路，闭合开关，电压表V1的示数为6V，则电压表V2的示数为 V，电源电压为 V。
【答案】6 6
19、电阻表示导体对电流的阻碍作用，符号为____，基本单位是_____，单位符号是____。电阻是导体本身的一种属性，它的大小决定于导体的材料、 长度和____。还受温度的影响，对大多数导体， 温度越高，电阻越大。
【答案】R 欧姆 Ω 横截面积
20、图示是某滑动变阻器的结构示意图,其铭牌上标有“20 Ω　1.5 A”的字样,当滑片P从最左端滑到最右端时:
(1)使用A、C接线柱时,它接入电路的电阻的变化情况是_____Ω;
(2)使用B、C接线柱时,它接入电路的电阻的变化情况是____Ω;
(3)使用A、B接线柱时,它连入电路的电阻为____Ω;
(4)使用C、D接线柱时,它连入电路的电阻为____Ω.
【答案】0--20 20--0 20 0
21、联欢晚会上,小天想装一些小彩灯增加气氛,每只小彩灯的工作电压不能大于6 V,若将这些小彩灯连接在家庭电路中，则至少需要　　　　只小彩灯　　　联起来才能使用。
【答案】37　串
22、亲爱的同学：你会使用下面的实验仪器吗？如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是_____，示数为______。
【答案】电压 0～10V 4V
三、作图题。
23、如图所示电路中,有两根导线尚未连接,请用笔画线代替导线补全,要求:①电压表测小灯泡两端电压;②闭合开关S,向a端移动滑动变阻器的滑片P,小灯泡变亮.
【答案】如图所示：
四、实验题。
24、某学习小组在探讨影响导体电阻大小因素时，找资料发现在导体材料和粗细相同时，其电阻与长度成正比，即可以用下述表达式表示：R＝kx，其中k为比例常数，x为导体的长度。于是他们用下面的器材：电压恒定的电源、开关、粗细均匀的镍铬合金丝、电压表等及图甲所示电路来探究此问题，图中AB为镍铬合金丝，P为滑动端，图乙为实物连线图。
(1)他们的实验方法是控制了____________不变。
(2)调节镍铬合金丝上的滑动片，电压表的示数____(选填“能”或“不能”)反映导体AP间电阻的变化。
(3)要完成此实验，除了记录电压表示数外，还需要的测量器材是__________。
【答案】电流的大小 能 刻度尺
25、瑞瑞同学在中考物理实验时，对串联电路电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按如图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压。
【交流与评估】
（1）在拆接电路时，开关必须　 　。
（2）瑞瑞同学用上面第（3）步骤的方法　 　（填“能”或“不能”）测出L2两端的电压，理由是：　 　。
（3）方法改正后，所测出AB、BC、AC间的电压记录在表格中。瑞瑞同学分析实验数据得出的结论是：串联电路总电压等于各用电器两端的电压之和，且各用电器两端电压相等。瑞瑞的结论是　 　的（填“正确”或“错误”）．造成错误的原因主要是瑞瑞实验中所选用的两只灯泡的规格是　 　的（填“相同”或“不同”）。
（4）这个实验在设计方案上还存在的不足之处是：　 　。
UAB/V UBC/V UAC/V
1.5 1.5 3
【答案】（1）断开； （2）不能；电压表正负接线柱接反了；
（3）错误；相同； （4）没有多做几次实验，使实验结果具有偶然性。
五、计算题。
26、如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏？
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安？（要求画简化电路图）
【答案】（1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为2V；
（2）当S1、S3闭合，S2断开时，通过R2的电流为0.3A。
【解答】当S2、S3闭合，S1断开时，电阻R1短路，电路中只有R2，如下图1所示，电压表示数为6V，即电源电压为6V；
（1）当S1、S3断开，S2闭合时，两电阻串联，电压表测R2的电压，如上图2所示，此时电压表示数为4V，
根据串联电路电压的规律，则R1两端的电压为：
U1＝U﹣U2＝6V﹣4V＝2V；
（2）当S1、S3闭合，S2断开时，两电阻并联，如上图3所示，电流表A测总电流，电流表A1测通过R1的电流；
根据并联电路电流的规律可得，通过R2的电流：
I2＝I﹣I1＝0.5A﹣0.2A＝0.3A。
27、如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
【答案】三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V。
【详解】由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压。
则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V
解得：U1=3V U2=4V U3=5V。
