2024中考复习之动态电路与故障分析专题

中小学教育资源及组卷应用平台
2024中考复习之动态电路与故障分析专题
一、选择题

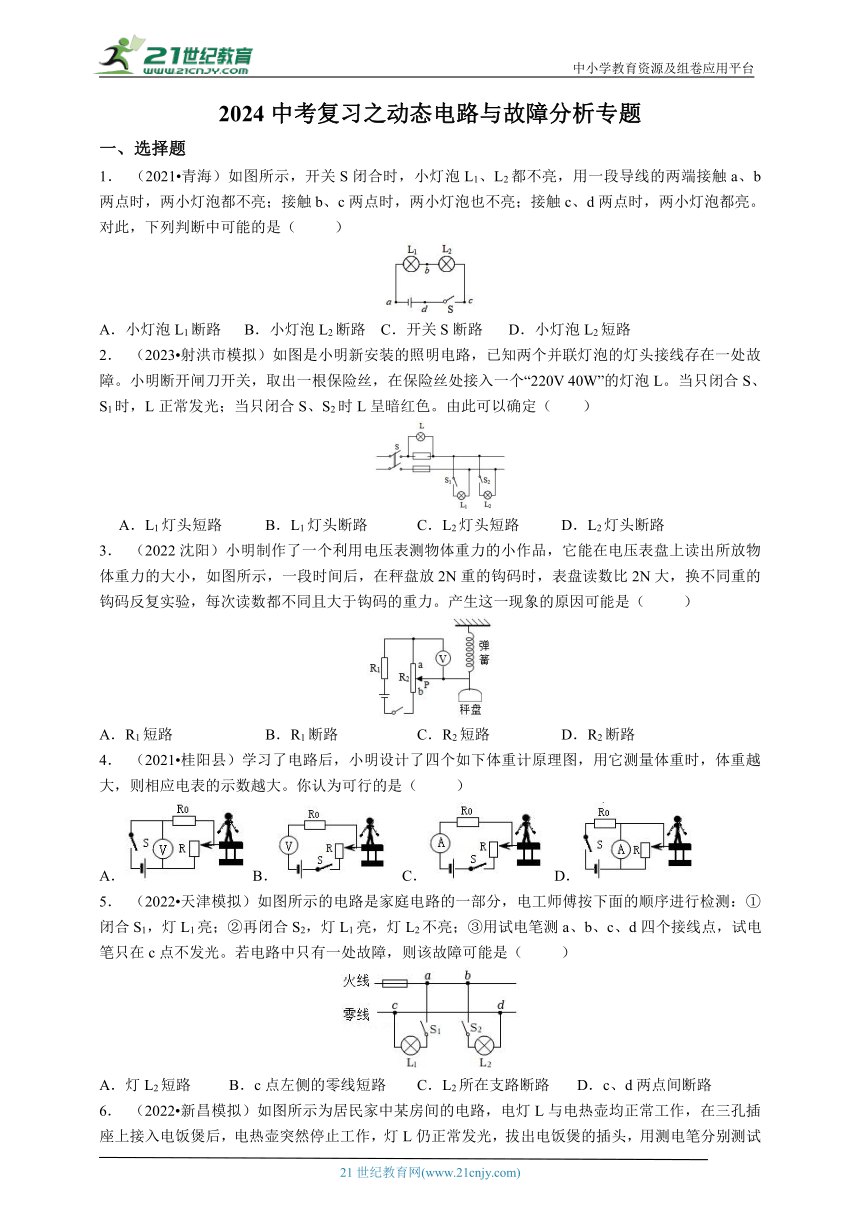

1． （2021 青海）如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ ）
A．小灯泡L1断路 B．小灯泡L2断路 C．开关S断路 D．小灯泡L2短路
2． （2023 射洪市模拟）如图是小明新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。小明断开闸刀开关，取出一根保险丝，在保险丝处接入一个“220V 40W”的灯泡L。当只闭合S、S1时，L正常发光；当只闭合S、S2时L呈暗红色。由此可以确定（　　）
A．L1灯头短路 B．L1灯头断路 C．L2灯头短路 D．L2灯头断路
3． （2022沈阳）小明制作了一个利用电压表测物体重力的小作品，它能在电压表盘上读出所放物体重力的大小，如图所示，一段时间后，在秤盘放2N重的钩码时，表盘读数比2N大，换不同重的钩码反复实验，每次读数都不同且大于钩码的重力。产生这一现象的原因可能是（ ）
A．R1短路 B．R1断路 C．R2短路 D．R2断路
4． （2021 桂阳县）学习了电路后，小明设计了四个如下体重计原理图，用它测量体重时，体重越大，则相应电表的示数越大。你认为可行的是（ ）
A． B． C． D．
5． （2022 天津模拟）如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，则该故障可能是（ ）
A．灯L2短路 B．c点左侧的零线短路 C．L2所在支路断路 D．c、d两点间断路

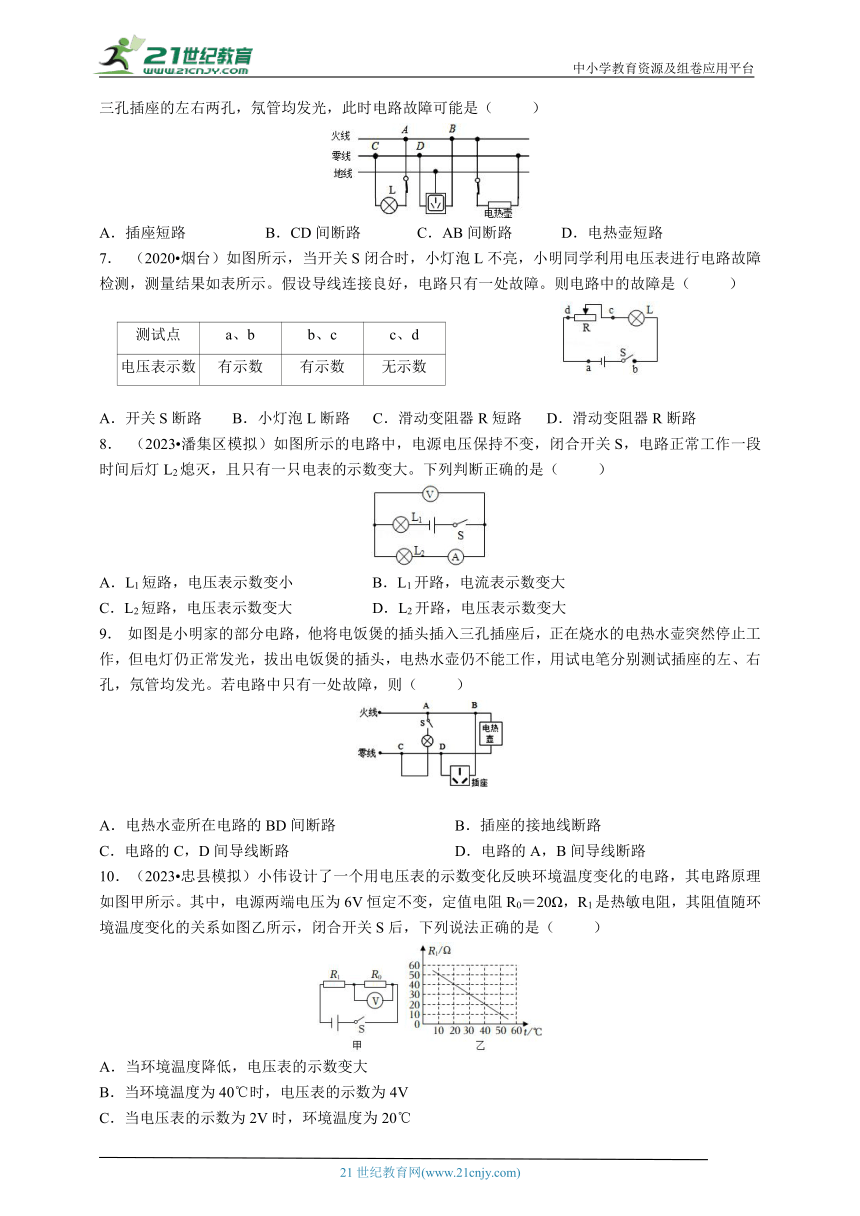

6． （2022 新昌模拟）如图所示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（ ）
A．插座短路 B．CD间断路 C．AB间断路 D．电热壶短路
7． （2020 烟台）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（ ）
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路
8． （2023 潘集区模拟）如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯L2熄灭，且只有一只电表的示数变大。下列判断正确的是（ ）
A．L1短路，电压表示数变小 B．L1开路，电流表示数变大
C．L2短路，电压表示数变大 D．L2开路，电压表示数变大
9． 如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（ ）
A．电热水壶所在电路的BD间断路 B．插座的接地线断路
C．电路的C，D间导线断路 D．电路的A，B间导线断路
10．（2023 忠县模拟）小伟设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理如图甲所示。其中，电源两端电压为6V恒定不变，定值电阻R0＝20Ω，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，闭合开关S后，下列说法正确的是（ ）
A．当环境温度降低，电压表的示数变大
B．当环境温度为40℃时，电压表的示数为4V
C．当电压表的示数为2V时，环境温度为20℃

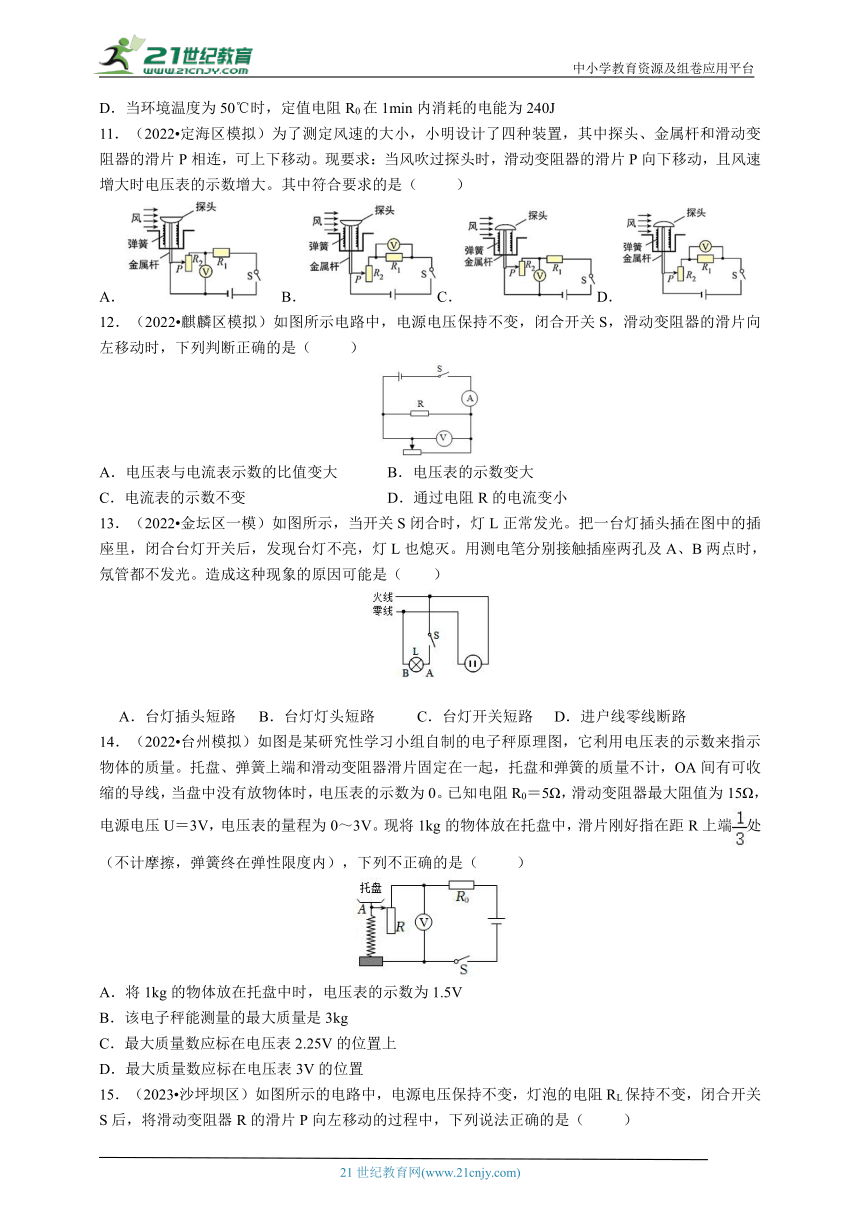

D．当环境温度为50℃时，定值电阻R0在1min内消耗的电能为240J
11．（2022 定海区模拟）为了测定风速的大小，小明设计了四种装置，其中探头、金属杆和滑动变阻器的滑片P相连，可上下移动。现要求：当风吹过探头时，滑动变阻器的滑片P向下移动，且风速增大时电压表的示数增大。其中符合要求的是（ ）
A． B．C．D．
12．（2022 麒麟区模拟）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时，下列判断正确的是（ ）
A．电压表与电流表示数的比值变大 B．电压表的示数变大
C．电流表的示数不变 D．通过电阻R的电流变小
13．（2022 金坛区一模）如图所示，当开关S闭合时，灯L正常发光。把一台灯插头插在图中的插座里，闭合台灯开关后，发现台灯不亮，灯L也熄灭。用测电笔分别接触插座两孔及A、B两点时，氖管都不发光。造成这种现象的原因可能是（　　）
A．台灯插头短路 B．台灯灯头短路 C．台灯开关短路 D．进户线零线断路
14．（2022 台州模拟）如图是某研究性学习小组自制的电子秤原理图，它利用电压表的示数来指示物体的质量。托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA间有可收缩的导线，当盘中没有放物体时，电压表的示数为0。已知电阻R0＝5Ω，滑动变阻器最大阻值为15Ω，电源电压U＝3V，电压表的量程为0～3V。现将1kg的物体放在托盘中，滑片刚好指在距R上端处（不计摩擦，弹簧终在弹性限度内），下列不正确的是（ ）
A．将1kg的物体放在托盘中时，电压表的示数为1.5V
B．该电子秤能测量的最大质量是3kg
C．最大质量数应标在电压表2.25V的位置上
D．最大质量数应标在电压表3V的位置

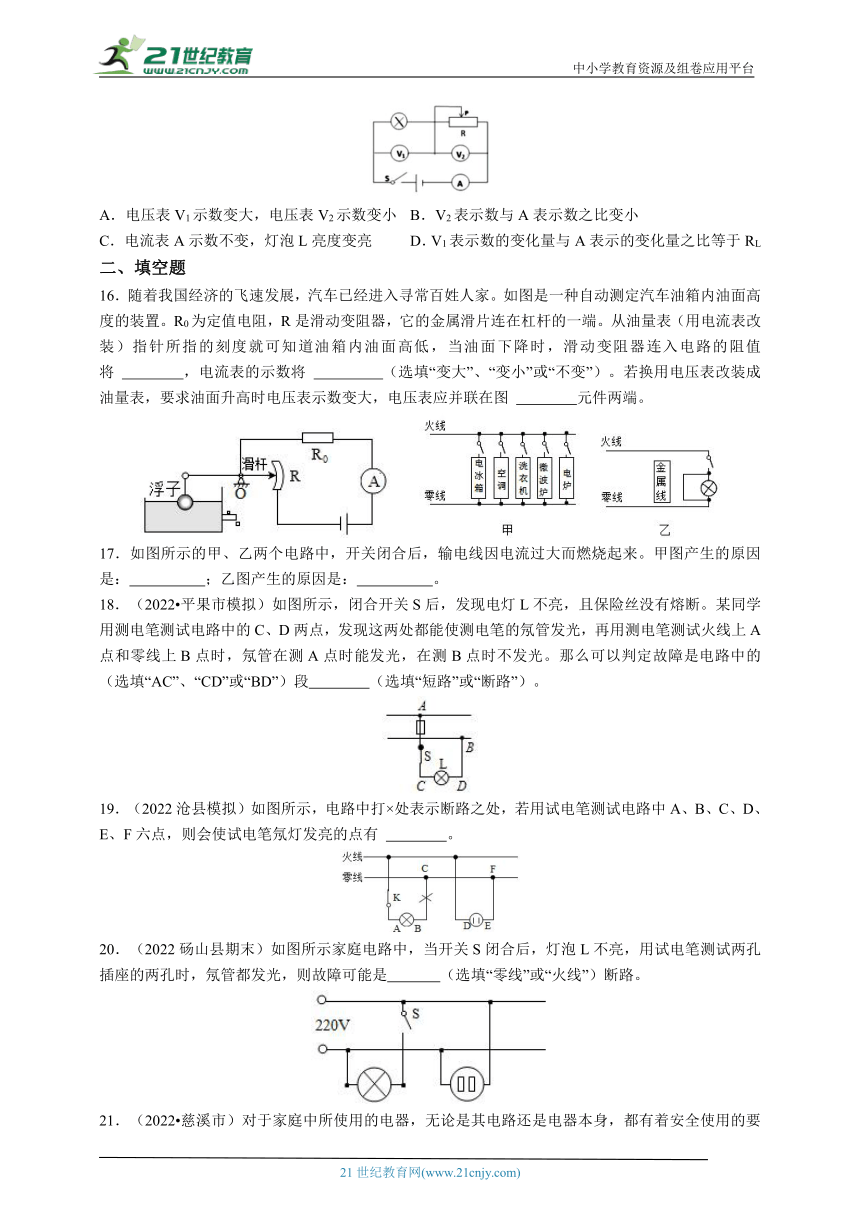

15．（2023 沙坪坝区）如图所示的电路中，电源电压保持不变，灯泡的电阻RL保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动的过程中，下列说法正确的是（ ）
A．电压表V1示数变大，电压表V2示数变小 B．V2表示数与A表示数之比变小
C．电流表A示数不变，灯泡L亮度变亮 D．V1表示数的变化量与A表示的变化量之比等于RL
二、填空题
16．随着我国经济的飞速发展，汽车已经进入寻常百姓人家。如图是一种自动测定汽车油箱内油面高度的装置。R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表（用电流表改装）指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将 　 　，电流表的示数将 　 　（选填“变大”、“变小”或“不变”）。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图 　 　元件两端。
17．如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来。甲图产生的原因是：　 　；乙图产生的原因是：　 　。
18．（2022 平果市模拟）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试电路中的C、D两点，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线上A点和零线上B点时，氖管在测A点时能发光，在测B点时不发光。那么可以判定故障是电路中的　 　（选填“AC”、“CD”或“BD”）段　 　（选填“短路”或“断路”）。
19．（2022沧县模拟）如图所示，电路中打×处表示断路之处，若用试电笔测试电路中A、B、C、D、E、F六点，则会使试电笔氖灯发亮的点有 　 　。
20．（2022砀山县期末）如图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试两孔插座的两孔时，氖管都发光，则故障可能是　 　（选填“零线”或“火线”）断路。
21．（2022 慈溪市）对于家庭中所使用的电器，无论是其电路还是电器本身，都有着安全使用的要求。
（1）图甲为某用电器的插头，在出厂时，若检测到插头中间的金属脚A未与 　 　相连，则该用电器为不合格产品。
（2）图乙中，闭合开关S，灯泡发光；将一电饭煲插头插入三孔插座后，闭合电饭煲开关，发现灯泡突然熄灭，同时电饭煲也不工作。则下列叙述一定不正确的是 　 　。（选填字母代号）
A.上述故障可能是电路过载致使保险丝熔断造成的
B.若用测电笔检测B、C、D各点，管都不发光
C.若将电饭煲开关断开，灯泡重新发光
22．（2022 沛县月考）如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，V1的示数 　 　，V2的示数 　 　，A的示数 　 　。V1与V2的示数差和A的示数的比值一定 　
_____　（均选填“变大”、“变小”、“不变”）
2024中考复习 动态电路与故障分析专题（参考答案）
一、选择题
1． 【答案】C
【解析】【考点】故障分析
【分析】由电路图知，两灯串联。闭合开关两灯都不亮，说明不可能发生短路，只能是某处断路。运用假设法逐项分析即可。
【解答】解：由电路图知，闭合开关，两灯串联；
A 如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光，故A错误；
B 如果灯L2断路，导线接触b、c两点时，L1会发光，故B错误；
C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C正确；
D 如果灯L2短路，L1会发光，故D错误。
故选：C。
【点评】用导线检验电路故障时，将导线与用电器并联，其它用电器能工作，此处用电器断路；其它用电器不能工作，其它用电器断路。
2． 【答案】A
【解析】【解答】解：当只闭合S、S1时，L正常发光，L1不发光，是因为L1被短路，使L直接接在电源上正常发光。
当只闭合S、S2时L呈暗红色，是因为L与该灯串联接入电路，所分电压低于220V，所以L2正常；
故选：A。
3． 【答案】A
【解析】【考点】电流表、电压表在判断电路故障中的应用．
【分析】由电路图可知，两个电阻串联，电压表测滑片上面部分电阻丝aP两端的电压，开关闭合后电压表示数变大，说明电路中电流变大，据此分析电路故障。
【解答】解：由题知，一段时间后，电压表表盘的读数比标注的值要大，且换不同重的钩码反复试验，每次读数都不同；因两个电阻串联，电压表有示数（且物重不同时电压表示数不同），说明电路是通路，所以电阻R1和电阻R2不可能断路；
电压表测滑片上面部分电阻丝aP两端的电压，在秤盘放2牛重的钩码时，表盘读数比2牛大，即电压表示数变大，根据U＝IR可知电路中电流变大，说明电路的电阻变小，因此R1或R2出现短路，如果R2短路，根据U＝IR可知电压表示数为0，不符合题意，所以故障只能是R1短路，故A正确。
故选：A。
【点评】本题考查了电路的动态分析和串联电路的特点、欧姆定律的应用，属于电学常考题型。
4． 【答案】C
【解析】【考点】欧姆定律的应用．
【分析】先识别电路，然后根据压力的改变判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律判断电压表和电流表示数的变化，结合选项，逐一分析即可。
【解答】解：
A、电路为串联电路，电压表测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故A不符合题意；
B、电压表串联在电路中，电压表的内阻很大，串联在电路中相等于断路，所以无论压力增大还是减小，电压表的示数都不变，故B不符合题意；
C、图中电流表串联在电路中，当人的体重越大时，滑片向下移动，滑动变阻器连入电路的电阻减小，电路的总电阻变小，由欧姆定律I＝，电路的电流增大，电流表的示数增大，故C符合题意。
D、电路中电流表与滑动变阻器并联，将滑动变阻器短路了，无论压力如何变化，电流表示数都不变，不能实现人的体重越大，电表的示数越大，故D不符合题意；
故选：C。
5． 【答案】D
【解析】【考点】家庭电路的故障分析．
【分析】试电笔在使用时，笔尖是火线，氖管会发光；灯不亮的原因可能是断路或者短路，结合测电笔检测时氖管的发光情况判断具体的故障位置。
【解答】解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路；
再闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路，若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光；
用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的，则L2没有断路；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路，故D正确。
故选：D。
6． 【答案】B
【解析】【考点】电路故障的分析．
【分析】电热壶突然停止工作，灯L仍正常发光，说明灯泡相连的火线和零线正常，但电路中一定出现断路；
测电笔测试三孔插座的左右两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了。
【解答】解：灯L仍正常发光，说明A、C左边的火线、零线均正常；而把测电笔分别插入三孔插座的左右两孔，氖管均发光，说明火线正常，而零线出现断路现象，因此是CD间发生了断路，此时三孔插座的左孔通过电热壶与火线连通，则此时左右两孔都能使氖管均发光。
故选：B。
7． 【答案】B
【解析】【考点】电流表、电压表在判断电路故障中的应用．
【分析】小灯泡不亮，说明电路出现了断路或灯泡发生了短路现象，根据电压表的示数判定故障的原因。
【解答】解：当开关S闭合时，小灯泡L不亮，说明电路可能出现了断路现象或灯泡短路；ab间电压表有示数，说明电源正常；
bc间电压表有示数，说明灯泡不可能短路，也说明除灯泡外的电路都是接通的，所以故障是灯泡断路。
故选：B。
【点评】本题考查了学生能在实验操作中用电压表判断电路故障的方法，是检修电路的基础。
8． 【答案】D
【解析】【考点】电流表、电压表在判断电路故障中的应用．
【分析】先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量灯泡L2两端的电压，然后根据选项逐一分析，并选出符合要求的选项。
【解答】解：由图知，两灯泡串联，电流表测量电路中的电流，电压表测量灯泡L2两端的电压；
A、若L1短路，变为灯泡L2的基本电路，此时电压表测量电源电压，即电压表示数变大，故A错误；
B、若L1开路，则整个电路断路，电路中的电流为零，两表示数均为零，故B错误；
C、若L2短路，变为灯泡L1的基本电路，电压表被短路，因此电压表示数为0，电流表示数变大，故C错误；
D、若L2开路，则电路中的电流为零，此时电压表与L1串联，电压表测电源电压，因此电压表示数增大，故D正确。
故选：D。
9． 【答案】C
【解析】【答案】C
【知识点】家庭电路的故障分析
【解析】【分析】对各个选项中的故障进行分析，确定可能出现的现象，哪个与题目描述一致，哪个就是正确选项。
【解答】A.电热水壶所在电路的BD间断路时，电水壶不工作，但是对插座和电灯没有影响，即插座的左孔与零线相连，此时测电笔接触不应该发光，故A不合题意；
B.插座的接地线断路，只会影响插座的安全性能，而不会影响插座和其它用电器的正常工作，故B不合题意；
C.电路的C，D间导线断路，那么电水壶和插座的零线部分都断开，则电水壶不工作。插座的左孔通过电水壶与火线相连，因此测电笔接触会发光，故C符合题意；
D.电路的A，B间导线断路，则电水壶和插座的火线部分断开，那么测电笔接触插座时不会发光，故D不合题意。
故选C。
10．【答案】C
【解析】【考点】电功与电能的计算；欧姆定律的应用．
【分析】A、闭合开关，两电阻串联，电压表测量R0两端的电压。从图乙可知，当环境温度降低时，热敏电阻的阻值增大，根据串联分压特点可知R1两端的电压的变化情况，电源电压不变，根据串联电路的电压特点可知电压表的示数的变化情况；
B、当环境温度为40℃时，从图乙可知R1的阻值，根据欧姆定律可知电路中的电流和电压表的示数；
C、当电压表的示数为2V时，根据欧姆定律可知电路中的电流，根据串联电路的电压特点和欧姆定律可知热敏电阻的阻值，从图乙可知，环境温度；
D、当环境温度为50℃时，从图乙可知，此时热敏电阻的阻值，根据欧姆定律可知电路中的电流，根据W＝I2Rt得出定值电阻R0在1min内消耗的电能。
【解答】解：A、闭合开关，两电阻串联，电压表测量R0两端的电压。从图乙可知，当环境温度降低时，热敏电阻的阻值增大，根据串联分压特点可知R1两端的电压变大，电源电压不变，根据串联电路的电压特点可知电压表的示数变小，故A错误；
B、当环境温度为40℃时，从图乙可知，R1的阻值为20Ω，
根据欧姆定律可知电路中的电流I＝＝＝0.15A，
电压表的示数UV＝IR0＝0.15A×20Ω＝3V，故B错误；
C、当电压表的示数为2V时，根据欧姆定律可知电路中的电流I′＝＝＝0.1A，
根据串联电路的电压特点和欧姆定律可知R1′＝＝＝40Ω，
从图乙可知，环境温度为20℃，故C正确；
D、当环境温度为50℃时，从图乙可知，此时热敏电阻的阻值为10Ω，
根据欧姆定律可知电路中的电流I″＝＝＝0.2A，
定值电阻R0在1min内消耗的电能W＝I″2R0t＝（0.2A）2×20Ω×1×60s＝48J，故D错误。
故选：C。
11．【答案】A
【解析】【考点】欧姆定律的应用．
【分析】（1）流体压强和流速的关系：流速越快的地方压强越小。
（2）闭合开关，两电阻串联接入电路，根据滑动变阻器接入电路的电阻变化和串联分压原理分析电压表示数的变化。
【解答】解：A、闭合开关两电阻串联接入电路，电压表测滑动变阻器两端的电压，当风速增大时，探头上方空气流速小，压强大，下方空气流速大，压强小，空气对探头向下压力差增大，弹簧被压缩，滑片下移，滑动变阻器浸入电路的电阻变大，根据串联分压原理可知电压表的示数变大，故A正确；
B、闭合开关两电阻串联接入电路，电压表测定值电阻两端的电压，当风速增大时，探头上方空气流速小，压强大，下方空气流速大，压强小，空气对探头向下压力差增大，弹簧被压缩，滑片下移，即滑动变阻器接入电路的阻值变大，根据串联电路分压的特点可知，滑动变阻器两端电压变大，则定值电阻两端电压减小，即电压表示数变小，故B错误；
CD、当风速增大时，探头下方空气流速小，压强大，上方空气流速大，压强小，空气对探头向下压力差增大弹簧被拉伸，滑片上移，与题目要求不符，故CD错误。
故选：A。
12．【答案】A
【解析】【考点】电路的动态分析．
【分析】由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R的电流以及R电功率的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过变阻器电流的变化，利用并联电路的电流特点可知干路电流的变化，然后得出电压表与电流表示数的比值变化。
【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流；
因电源电压保持不变，所以，滑片移动时，电压表的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变；
当滑动变阻器的滑片向左移动时，变阻器接入电路中的电阻变大，由I＝可知，通过变阻器的电流变小，由并联电路的电流特点可知总电流减小，即电流表示数减小；
电压表的示数不变，电流表示数减小，则电压表与电流表示数的比值变大；
综上所述，A正确，BCD错误。
故选：A。
13．【答案】B
【解析】【解答】解：A、如果台灯插头短路，把台灯插头插入插座时就会造成家庭电路短路，引起空气开关跳闸。故A不符合题意；
B、如果台灯灯头短路，台灯插头插在插座里，闭合台灯开关后，造成家庭电路短路，引起空气开关跳闸。所以用测电笔分别接触插座两孔及A、B两点时，氖管都不发光。故B符合题意；
C、如果台灯开关短路，相当于开关闭合，如果台灯灯头没有问题，台灯会直接发光，同时灯泡L正常发光，不会引起空气开关跳闸。故C不符合题意；
D、如果进户线零线断路，当开关S闭合时，灯L不能发光。故D不符合题意。
故选：B。
14．【答案】D
【解析】【考点】欧姆定律的应用．
【分析】由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器两端的电压，
A、将1kg的物体放在托盘中，滑片刚好指在距R上端处，据此求出滑动变阻器接入电路中的电阻，根据串联电路电阻规律可求出电路中的总电阻，再根据欧姆定律求出电路中的电流，利用欧姆定律求出此时滑动变阻器两端的电压，即为电压表的示数；
B、根据“将1kg的物体放在托盘中，滑片刚好指在距R上端处”确定该电子秤能测量的最大质量；
CD、当滑动变阻器接入电路中的电阻最大时，根据串联电路电阻规律可求出电路中的总电阻，根据欧姆定律求出电路中电流，再根据欧姆定律求出电压表的示数，即可确定最大称量时电压表的示数，由此可得出结论。
【解答】解：由电路图可知，定值电阻R0与滑动变阻器串联，电压表测滑动变阻器两端的电压，
A、将1kg的物体放在托盘中，滑片刚好指在距R上端处，此时，滑动变阻器接入电路中的电阻R滑＝R最大＝×15Ω＝5Ω，电路中的总电阻R＝R0+R滑＝5Ω+5Ω＝10Ω，电路中的电流I＝＝＝0.3A，通过滑动变阻器的电流I滑＝I＝0.3A，滑动变阻器两端的电压U滑＝I滑R滑＝0.3A×5Ω＝1.5V，即电压表的示数为1.5V，故A正确；
B、将1kg的物体放在托盘中，滑片刚好指在距R上端处，所以，滑片指到R最下端时，就是该电子秤所能测量的最大质量，应为3kg，故B正确；
CD、当滑动变阻器接入电路中的电阻最大时，电路中的电流I′＝＝＝＝0.15A，通过滑动变阻器的电流I滑′＝I′＝0.15A，
根据I＝可得，此时滑动变阻器两端的电压U滑′＝I滑′R滑大＝0.15A×15Ω＝2.25V，即电压表的示数为2.25V，
即最大质量数应标在电压表2.25V的位置上，故C正确，D错误。
故选：D。
15．【答案】D
【解析】【考点】电路的动态分析．
【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，电流表A测电路中的电流。
（1）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和L两端的电压变化，利用串联电路的电压特点可知R两端的电压变化，进一步可知V2表示数与A表示数之比的变化；
（2）设出滑片移动前后电路中的电流，根据欧姆定律表示出灯泡两端电压的变化量，进一步得出V1表示数的变化量与A表示的变化量之比与RL的关系。
【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，电流表A测电路中的电流。
（1）将滑动变阻器R的滑片P向左移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，即电流表A的示数变小，故C错误；
由U＝IR可知，灯泡L两端的电压变小，即电压表V1的示数变小，故A错误；
因串联电路中总电压等于各分电压之和，
所以，变阻器R两端的电压变大，即电压表V2的示数变大，则V2表示数与A表示数之比变大，故B错误；
（2）设滑片移动前后，电流表A的示数分别为I、I′，则电流表A示数的变化量△I＝I﹣I′，
由I＝可知，灯泡两端的电压分别为UL＝IRL，UL′＝I′RL，
V1表示数的变化量△U1＝UL﹣UL′＝IRL﹣I′RL＝（I﹣I′）RL＝△I RL，则＝RL，即V1表示数的变化量与A表示的变化量之比等于RL，故D正确。
故选：D。
二、填空题
16．【答案】故答案为：变大；变小；R0。
【解析】【考点】欧姆定律的应用．
【分析】当油箱中油面下降时，从杠杆的偏转确定滑动变阻器的变化，再利用欧姆定律进行分析判断电路中电流的变化；
根据油面升高时判断变阻器连入阻值变化，由串联电路的分压原理判断两电阻的电压变化，从而判断电压表的连接。
【解答】解：
由图知，R0和变阻器R串联，电流表测电路中电流，当油箱中油面下降时，滑片向上滑动，变阻器连入电路的长度变大，阻值变大，电路中总电阻变大，电源电压一定，由欧姆定律可知电路中电流变小；
油面升高时，滑片向下滑动，变阻器连入电路的阻值变小，由串联电路的分压原理知，变阻器分得电压减小，R0分得电压变大，根据题目要求电压表示数变大，所以电压表应并联在R0两端。
故答案为：变大；变小；R0。
【点评】本题主要考查串联电路特点和欧姆定律的应用，要掌握好滑动变阻器的变阻原理：通过改变连入电阻丝的长度，改变阻值的大小，从而改变电路中的电流。
17．【答案】总功率过大；短路。
【解析】【分析】家庭电路中电流过大的原因有两种，一是用电器短路，二是用电器总功率过大。
【解答】解：（1）家庭电流中电流过大总共有2个原因：短路和总功率过大，
图甲：用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式P＝UI，电流会非常大；
图乙：金属件将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大。
故答案为：总功率过大；短路。
18．【答案】BD；断路
【解析】【解答】解：如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的。那么只有BD段某处断路，会造成题干的现象。
故答案为：BD；断路。
19．【答案】ABD
【解析】【解答】解：（1）将验电笔的笔尖接触A处，通过闭合的开关和导线接在火线上，氖灯发亮；
（2）将验电笔的笔尖接触B处，通过灯丝、闭合的开关和导线接在火线上，氖灯发亮；
（3）将验电笔的笔尖接触C处为零线，氖灯不发亮。
（4）将验电笔的笔尖接触D处，通过导线接在火线上，氖灯发亮；
（5）将验电笔的笔尖接触E、F处，左边是插座，向右接在零线上，氖灯不发亮。
故答案为：ABD。
20．【答案】零线
【解析】【解答】解：当闭合开关S时，灯L不发光，灯泡发生短路或电路存在断路，但用试电笔测试两孔插座的两孔时，氖管都发光，说明电路没有发生短路，则该电路可能存在断路；
测电笔与火线相接触时氖管发光，测电笔与零线接触时氖管不发光，但题中用试电笔检测发现插座两孔均能使试电笔的氖管发光，即左孔通过左边的灯泡与火线相连，如图所示，所以左孔试电笔氖管发光，则故障可能发生在零线上的某个位置。
故答案为：零线。
21．【答案】（1）用电器的金属外壳；（2）C。
【解析】【考点】家庭电路的连接；电路故障的分析．
【解答】解：（1）有金属外壳的用电器的三脚插头，较长的A脚与该用电器的外壳相连，再通过三孔插座与地线相连，可防止因外壳漏电而触电；所以若检测到插头中间的金属脚A未与用电器的金属外壳相连，则该用电器为不合格产品；
（2）电灯和电饭煲突然停止工作，这说明电路是断开的；A、闭合电饭煲的开关，由于电饭煲的电功率较大，会引起干路中电流过大，保险丝可能会熔断，则电灯和电饭煲都会停止工作，故A不符合题意；B.若用测电笔检测B、C、D各点，管都不发光，这说明进户火线断路了，会出现题中故障，故B不符合题意；C.若将电饭煲开关断开，由于干路出现了断路故障，则灯泡不会重新发光，故C符合题意；
故选C。
故答案为：（1）用电器的金属外壳；（2）C。
22．【答案】故答案为：不变；变大；变小；不变。
【解析】【考点】电路的动态分析．
【分析】由电路图可知，R1与R2串联，电压表V1测电源两端的电压，电压表V2测R2两端的电压，电流表A测电路中的电流，根据电源的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，利用串联电路的电压特点可知R2两端的电压变化，根据串联电路的电压特点和欧姆定律结合R1的阻值判断V1与V2的示数差和A的示数的比值变化。
【解答】解：由电路图可知，R1与R2串联，电压表V1测电源两端的电压，电压表V2测R2两端的电压，电流表A测电路中的电流，
因电源电压保持不变，
所以，滑片移动时，电压表V1的示数不变，
当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，即电流表A的示数变小，
由U＝IR可知，R1两端的电压变小，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压变大，即电压表V2的示数变大，
因V1与V2的示数差等于R1两端的电压，而R1两端的电压和通过的电流之比等于R1的阻值，
所以，V1与V2的示数差和A的示数的比值一定不变。
故答案为：不变；变大；变小；不变。
