函数y=Asin（ωx+φ）的图象(福建省泉州市南安市)

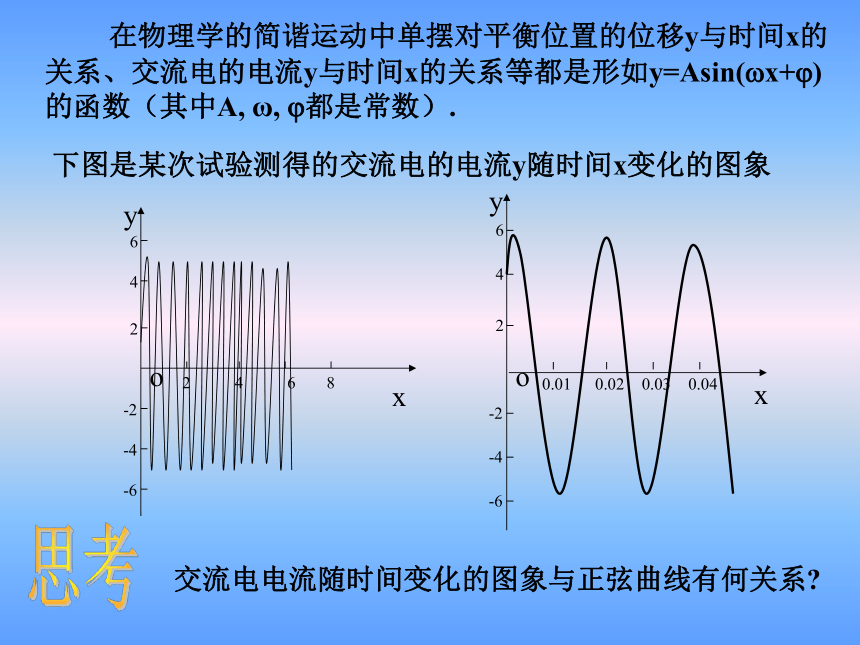

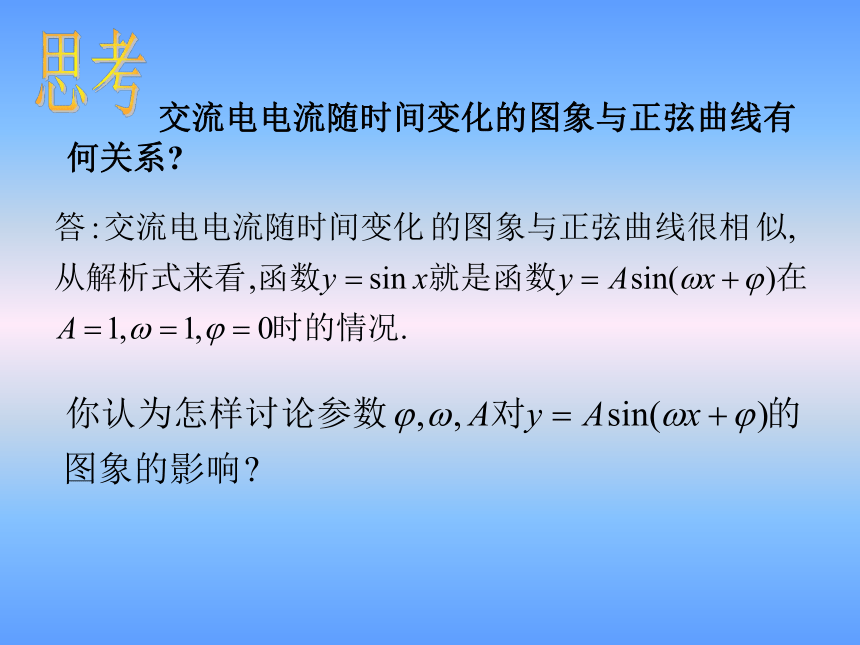

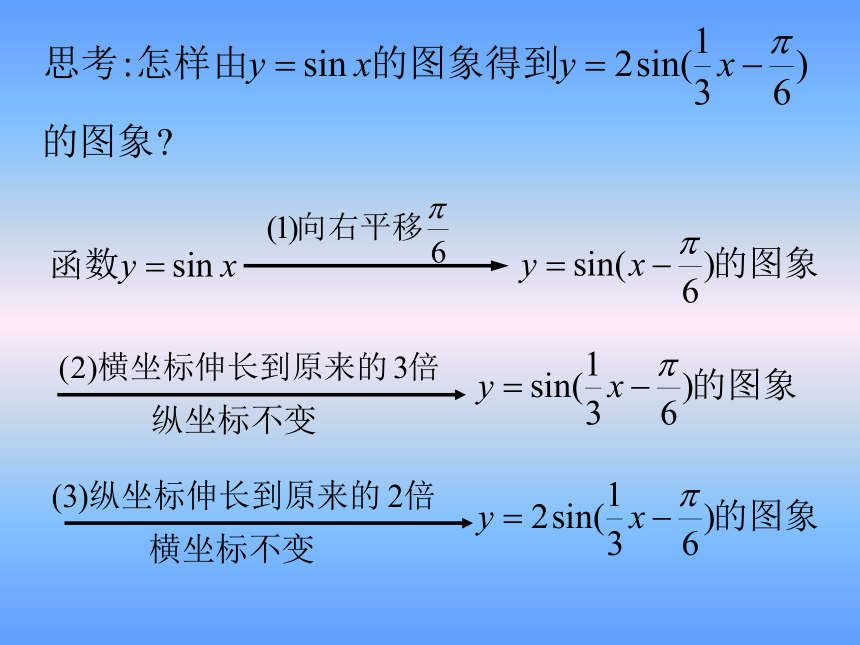

课件20张PPT。1.5 函数y=Asin(?x+?)的图象 在物理学的简谐运动中单摆对平衡位置的位移y与时间x的关系、交流电的电流y与时间x的关系等都是形如y=Asin(?x+?)的函数（其中A, ω, ?都是常数）.下图是某次试验测得的交流电的电流y随时间x变化的图象思考 交流电电流随时间变化的图象与正弦曲线有何关系?1-１2-2xoy3-32?步骤1步骤2步骤3步骤4xyo-11(沿x轴平行移动)(横坐标伸长或缩短)(纵坐标伸长或缩短)CBCDC作业作正弦型函数y=Asin(?x+?) 的图象的方法：
（1）利用变换关系作图;
（2）用“五点法”作图。小结练习
