一、选择题。

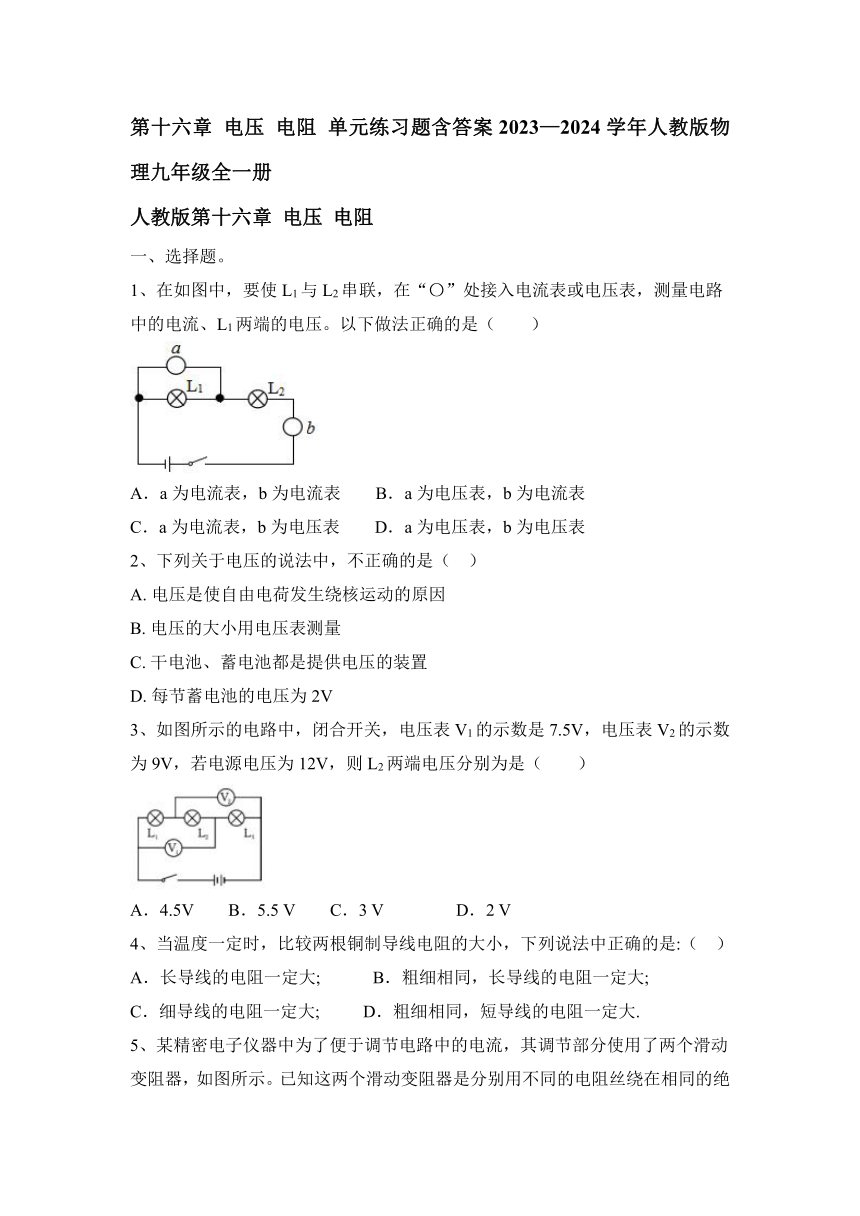

1、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
2、下列关于电压的说法中，不正确的是（ ）
A. 电压是使自由电荷发生绕核运动的原因
B. 电压的大小用电压表测量
C. 干电池、蓄电池都是提供电压的装置
D. 每节蓄电池的电压为2V
3、如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压分别为是（　　）
A．4.5V B．5.5 V C．3 V D．2 V
4、当温度一定时，比较两根铜制导线电阻的大小，下列说法中正确的是:（　）
A．长导线的电阻一定大;　　 B．粗细相同，长导线的电阻一定大;
C．细导线的电阻一定大;　　 D．粗细相同，短导线的电阻一定大.

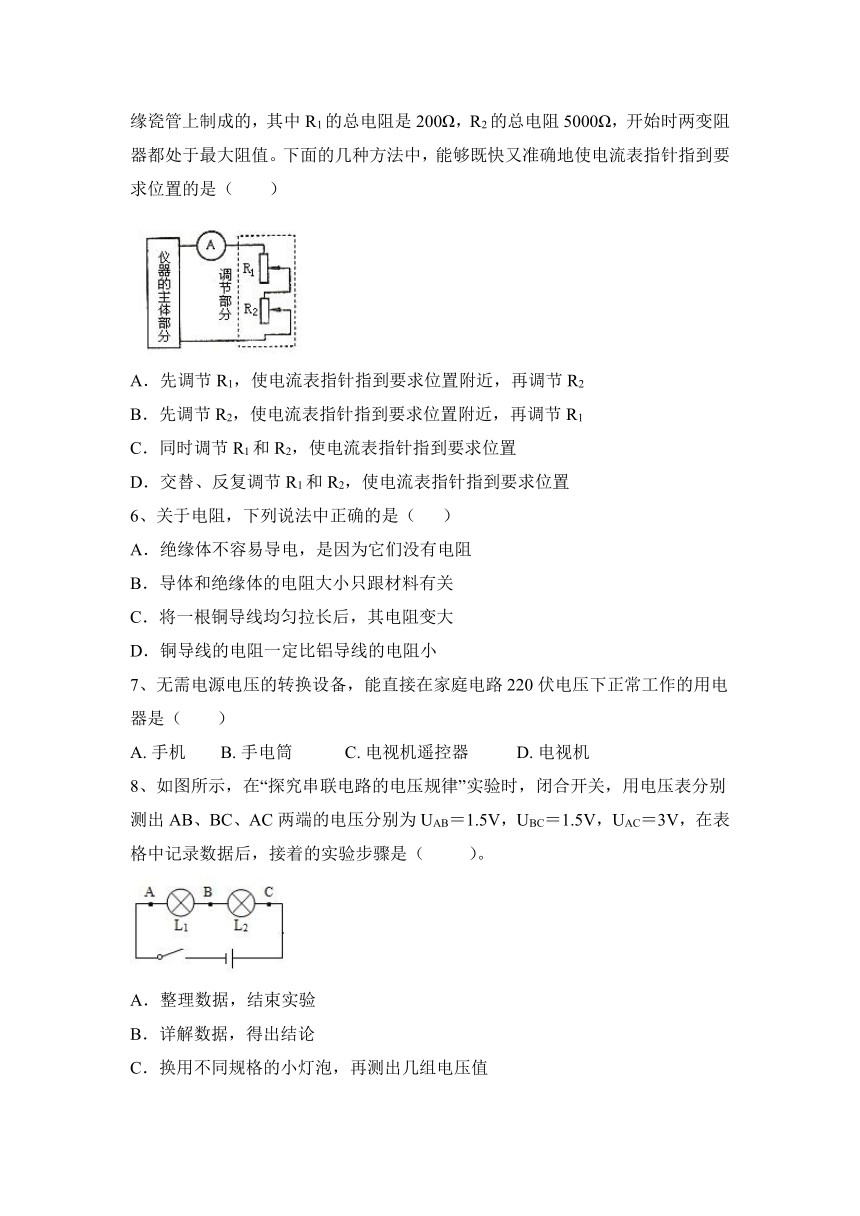

5、某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200Ω，R2的总电阻5000Ω，开始时两变阻器都处于最大阻值。下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（　　）
A．先调节R1，使电流表指针指到要求位置附近，再调节R2
B．先调节R2，使电流表指针指到要求位置附近，再调节R1
C．同时调节R1和R2，使电流表指针指到要求位置
D．交替、反复调节R1和R2，使电流表指针指到要求位置
6、关于电阻，下列说法中正确的是（ ）
A．绝缘体不容易导电，是因为它们没有电阻
B．导体和绝缘体的电阻大小只跟材料有关
C．将一根铜导线均匀拉长后，其电阻变大
D．铜导线的电阻一定比铝导线的电阻小
7、无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（ ）
A. 手机 B. 手电筒 C. 电视机遥控器 D. 电视机
8、如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB＝1.5V，UBC＝1.5V，UAC＝3V，在表格中记录数据后，接着的实验步骤是（ ）。
A．整理数据，结束实验
B．详解数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
9、下列说法正确的是:（　　）
A.电阻表示导体对电流阻碍作用的大小，当导体中无电流通过时，导体就无电阻;
B.通过导体的电流越小，导体的电阻越大;
C.导体两端的电压越大，导体的电阻越大;
D.一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大.
10、一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（　　）．
A．电阻的最小值是50Ω，允许通过的最大电流是1.5A
B．电阻的最小值是50Ω，允许通过的最小电流是1.5A
C．电阻的最大值是50Ω，允许通过的最小电流是1.5A
D．电阻的最大值是50Ω，允许通过的最大电流是1.5A
11、分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（ ）
A．把电流表看成是断路的 B．把电流表看成是一个大电阻
C．把电压表看成是断路的 D．把电压表看成是一根导线
12、关于电压表的使用方法，下列叙述中不正确的是（ ）
A. 绝对不允许不经过用电器而把电压表直接接在电源两极上
B. 被测电压不要超过电压表的量程
C. 要使电流从正接线柱流入电压表，从负接线柱流出
D. 电压表要并联在被测电路两端

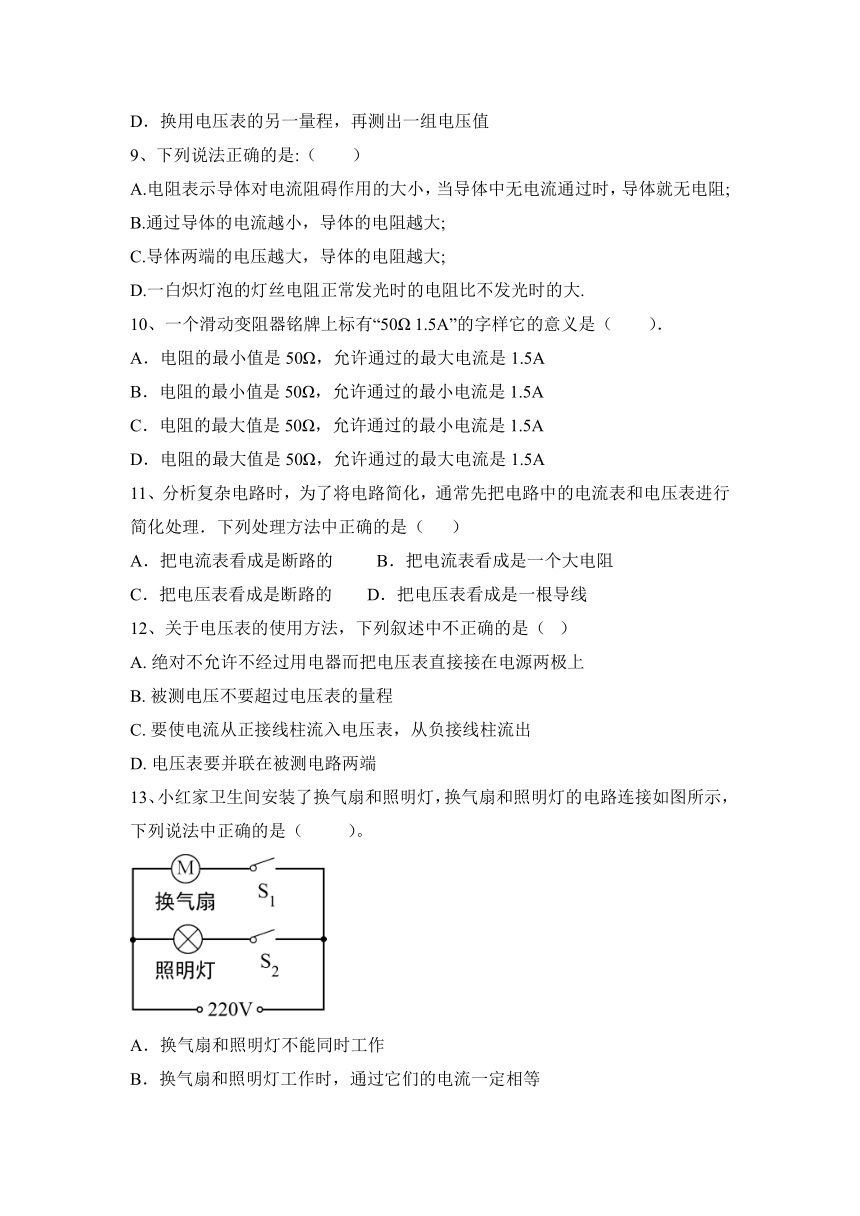

13、小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）。
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯工作时，通过它们的电流一定相等
C．换气扇和照明灯只能同时工作
D．换气扇和照明灯工作时，它们两端的电压一定相等
14、一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是( )
A．减小导线两端的电压 B．增大导线中的电流
C．将导线对折后连入电路 D．将导线拉长后连入电路
15、下列用电器中，不需要变阻器的是（　　）
A．普通家用的白炽电灯 B．电视机或收音机
C．无级调光书写台 D．调温电熨斗

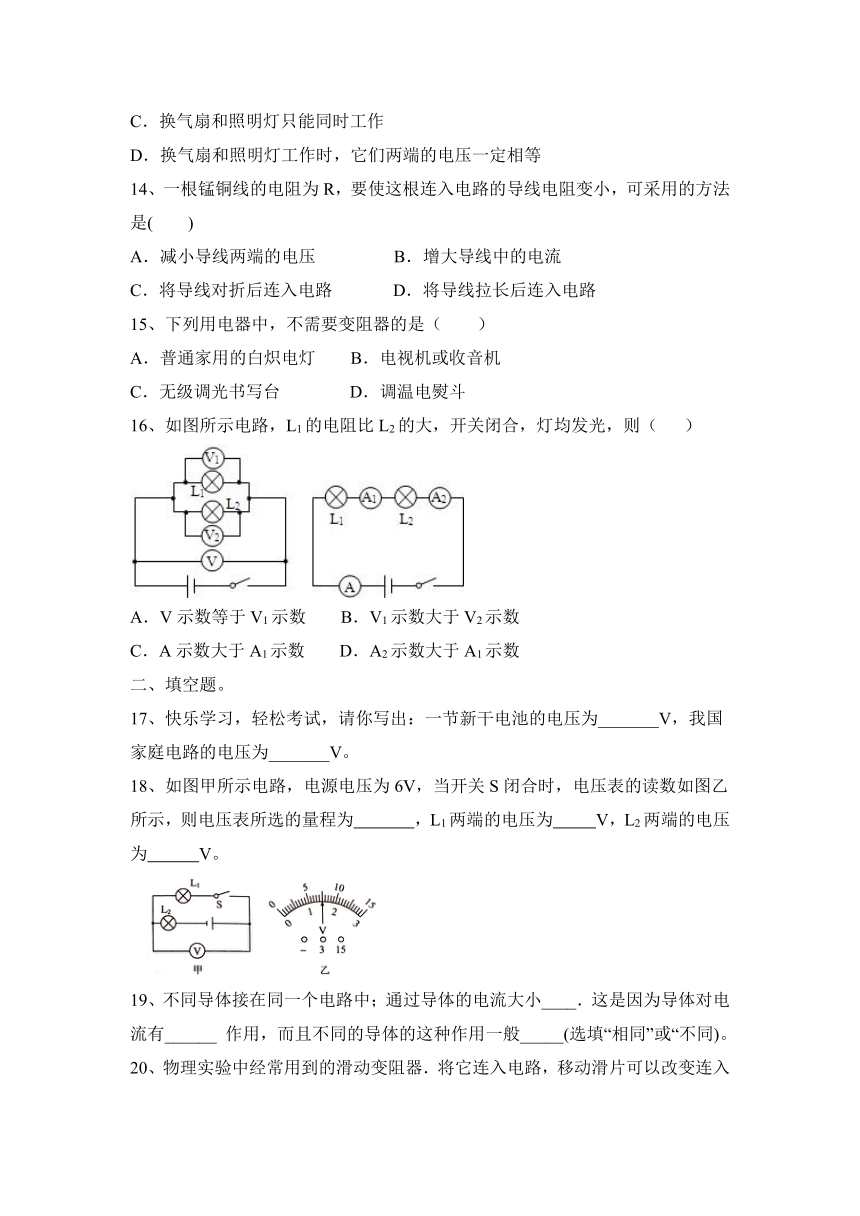

16、如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（ ）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
二、填空题。
17、快乐学习，轻松考试，请你写出：一节新干电池的电压为_______V，我国家庭电路的电压为_______V。
18、如图甲所示电路，电源电压为6V，当开关S闭合时，电压表的读数如图乙所示，则电压表所选的量程为 ，L1两端的电压为 V，L2两端的电压为 V。
19、不同导体接在同一个电路中；通过导体的电流大小____．这是因为导体对电流有______ 作用，而且不同的导体的这种作用一般_____(选填“相同”或“不同)。
20、物理实验中经常用到的滑动变阻器．将它连入电路，移动滑片可以改变连入电路中的电阻值，变阻器是通过改变电阻丝的________ 来改变电阻的大小．

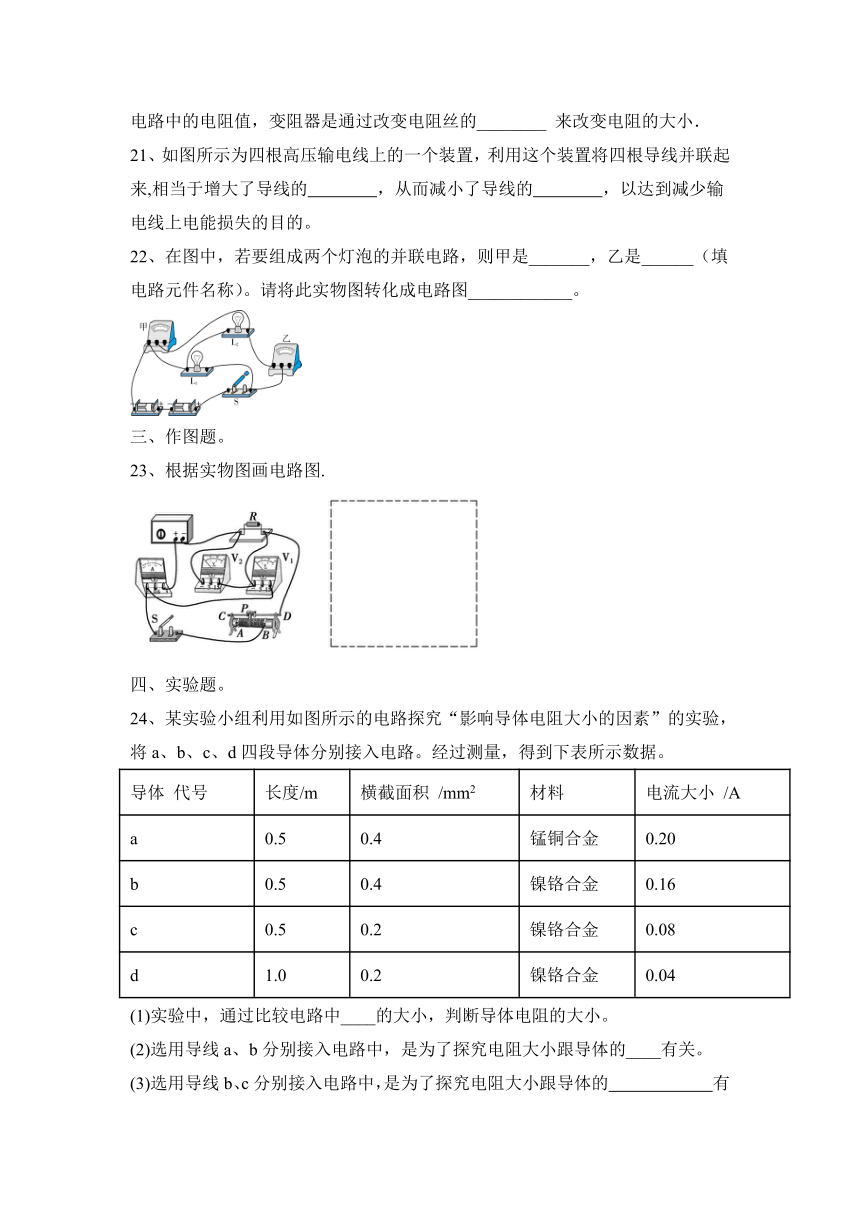

21、如图所示为四根高压输电线上的一个装置，利用这个装置将四根导线并联起来,相当于增大了导线的　　　　，从而减小了导线的　　　　，以达到减少输电线上电能损失的目的。
22、在图中，若要组成两个灯泡的并联电路，则甲是_______，乙是______（填电路元件名称）。请将此实物图转化成电路图____________。
三、作图题。
23、根据实物图画电路图.
四、实验题。
24、某实验小组利用如图所示的电路探究“影响导体电阻大小的因素”的实验，将a、b、c、d四段导体分别接入电路。经过测量，得到下表所示数据。
导体 代号 长度/m 横截面积 /mm2 材料 电流大小 /A
a 0.5 0.4 锰铜合金 0.20
b 0.5 0.4 镍铬合金 0.16
c 0.5 0.2 镍铬合金 0.08
d 1.0 0.2 镍铬合金 0.04
(1)实验中，通过比较电路中____的大小，判断导体电阻的大小。
(2)选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的____有关。
(3)选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的 有关。
(4)选用导线____分别接入电路中，是为了探究电阻大小跟导体的长度有关。
(5)分析表格数据可得出结论是导体电阻的大小跟____、____和 有关。
25、小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）
（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现
　 　 （选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成变阻器或电源损坏。
（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。请在原图中将去掉的线上打“×”，用铅笔再补上它。
（3）接下来，他们按图丙电路图连接了三个电压表。在开关闭合前，电压表V2表盘如图1所示的现象，原因是　 　；
（4）改正电路后，继续实验过程中，通过调节滑动变阻器使电压表V1的示数如图2所示，若L2标有“3V，0.3A”字样，此时通过L2的电流是　 　A。
五、计算题。
26、如图所示，电源电压为6V，已知电流表A1的示数为0.4A，电压表V1的示数为2.4V，则V2的示数为多少？A2的示数为多少？
27、在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
第十六章 电压 电阻 单元练习题含答案2023—2024学年人教版物理九年级全一册
人教版第十六章 电压 电阻
一、选择题。
1、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【答案】B
2、下列关于电压的说法中，不正确的是（ ）
A. 电压是使自由电荷发生绕核运动的原因
B. 电压的大小用电压表测量
C. 干电池、蓄电池都是提供电压的装置
D. 每节蓄电池的电压为2V
【答案】A
3、如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压分别为是（　　）
A．4.5V B．5.5 V C．3 V D．2 V
【答案】A
4、当温度一定时，比较两根铜制导线电阻的大小，下列说法中正确的是:（　）
A．长导线的电阻一定大;　　 B．粗细相同，长导线的电阻一定大;
C．细导线的电阻一定大;　　 D．粗细相同，短导线的电阻一定大.
【答案】B
5、某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200Ω，R2的总电阻5000Ω，开始时两变阻器都处于最大阻值。下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（　　）
A．先调节R1，使电流表指针指到要求位置附近，再调节R2
B．先调节R2，使电流表指针指到要求位置附近，再调节R1
C．同时调节R1和R2，使电流表指针指到要求位置
D．交替、反复调节R1和R2，使电流表指针指到要求位置
【答案】B
6、关于电阻，下列说法中正确的是（ ）
A．绝缘体不容易导电，是因为它们没有电阻
B．导体和绝缘体的电阻大小只跟材料有关
C．将一根铜导线均匀拉长后，其电阻变大
D．铜导线的电阻一定比铝导线的电阻小
【答案】C
7、无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（ ）
A. 手机 B. 手电筒 C. 电视机遥控器 D. 电视机
【答案】D
8、如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB＝1.5V，UBC＝1.5V，UAC＝3V，在表格中记录数据后，接着的实验步骤是（ ）。
A．整理数据，结束实验
B．详解数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
【答案】C
9、下列说法正确的是:（　　）
A.电阻表示导体对电流阻碍作用的大小，当导体中无电流通过时，导体就无电阻;
B.通过导体的电流越小，导体的电阻越大;
C.导体两端的电压越大，导体的电阻越大;
D.一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大.
【答案】D
10、一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（　　）．
A．电阻的最小值是50Ω，允许通过的最大电流是1.5A
B．电阻的最小值是50Ω，允许通过的最小电流是1.5A
C．电阻的最大值是50Ω，允许通过的最小电流是1.5A
D．电阻的最大值是50Ω，允许通过的最大电流是1.5A
【答案】D
11、分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（ ）
A．把电流表看成是断路的 B．把电流表看成是一个大电阻
C．把电压表看成是断路的 D．把电压表看成是一根导线
【答案】C
12、关于电压表的使用方法，下列叙述中不正确的是（ ）
A. 绝对不允许不经过用电器而把电压表直接接在电源两极上
B. 被测电压不要超过电压表的量程
C. 要使电流从正接线柱流入电压表，从负接线柱流出
D. 电压表要并联在被测电路两端
【答案】 A
13、小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）。
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯工作时，通过它们的电流一定相等
C．换气扇和照明灯只能同时工作
D．换气扇和照明灯工作时，它们两端的电压一定相等
【答案】D
14、一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是( )
A．减小导线两端的电压 B．增大导线中的电流
C．将导线对折后连入电路 D．将导线拉长后连入电路
【答案】C
15、下列用电器中，不需要变阻器的是（　　）
A．普通家用的白炽电灯 B．电视机或收音机
C．无级调光书写台 D．调温电熨斗
【答案】A
16、如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（ ）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
【答案】A
二、填空题。
17、快乐学习，轻松考试，请你写出：一节新干电池的电压为_______V，我国家庭电路的电压为_______V。
【答案】1.5 220
18、如图甲所示电路，电源电压为6V，当开关S闭合时，电压表的读数如图乙所示，则电压表所选的量程为 ，L1两端的电压为 V，L2两端的电压为 V。
【答案】0~3V 1.5 4.5
19、不同导体接在同一个电路中；通过导体的电流大小____．这是因为导体对电流有______ 作用，而且不同的导体的这种作用一般_____(选填“相同”或“不同)。
【答案】不同阻碍不同
20、物理实验中经常用到的滑动变阻器．将它连入电路，移动滑片可以改变连入电路中的电阻值，变阻器是通过改变电阻丝的________ 来改变电阻的大小．
【答案】长度
21、如图所示为四根高压输电线上的一个装置，利用这个装置将四根导线并联起来,相当于增大了导线的　　　　，从而减小了导线的　　　　，以达到减少输电线上电能损失的目的。
【答案】横截面积　电阻
22、在图中，若要组成两个灯泡的并联电路，则甲是_______，乙是______（填电路元件名称）。请将此实物图转化成电路图____________。
【答案】电压表 电流表 如图所示：
三、作图题。
23、根据实物图画电路图.
【答案】如图所示：
四、实验题。
24、某实验小组利用如图所示的电路探究“影响导体电阻大小的因素”的实验，将a、b、c、d四段导体分别接入电路。经过测量，得到下表所示数据。
导体 代号 长度/m 横截面积 /mm2 材料 电流大小 /A
a 0.5 0.4 锰铜合金 0.20
b 0.5 0.4 镍铬合金 0.16
c 0.5 0.2 镍铬合金 0.08
d 1.0 0.2 镍铬合金 0.04
(1)实验中，通过比较电路中____的大小，判断导体电阻的大小。
(2)选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的____有关。
(3)选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的 有关。
(4)选用导线____分别接入电路中，是为了探究电阻大小跟导体的长度有关。
(5)分析表格数据可得出结论是导体电阻的大小跟____、____和 有关。
【答案】 (1) 电流 (2) 材料 (3) 横截面积 (4) c、d
(5) 材料 长度 横截面积
25、小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）
（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现
　 　 （选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成变阻器或电源损坏。
（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。请在原图中将去掉的线上打“×”，用铅笔再补上它。
（3）接下来，他们按图丙电路图连接了三个电压表。在开关闭合前，电压表V2表盘如图1所示的现象，原因是　 　；
（4）改正电路后，继续实验过程中，通过调节滑动变阻器使电压表V1的示数如图2所示，若L2标有“3V，0.3A”字样，此时通过L2的电流是　 　A。
【答案】（1）短路； （2）如下图所示：
（3）电压表的正负接线柱接反了； （4）0.25。
五、计算题。
26、如图所示，电源电压为6V，已知电流表A1的示数为0.4A，电压表V1的示数为2.4V，则V2的示数为多少？A2的示数为多少？
【答案】则V2的示数为3.6V；A2的示数为0.4A；
【解答】据图可知，此题中两个灯泡串联，A1A2测量的是电路的电流，电压表V1的示数是L1的电压，V2的示数为L2的电压，V3的示数为为电源电压；
由于串联，所以电流处处相等，故该电路中的两个电流表的示数相同，故知道电流表A1的示数为0.4A，所以A2的示数也是0.4A；
此题中电压表V1的示数是L1的电压，即为2.4V，则V2的示数为L2的电压，V3的示数为为电源电压，即为6V，
由于串联电路中，总电压等于各部分电压之和，故V2的示数为：U2＝U﹣U1＝6V﹣2.4V＝3.6V；
27、在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
【答案】由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；
所以U1=U2=U=6V，
通过L1的电流为：
I1=I-I2=0.5A-0.4A=0.1A．
答：通过L1的电流为0.1A，L2两端的电压为6V．
