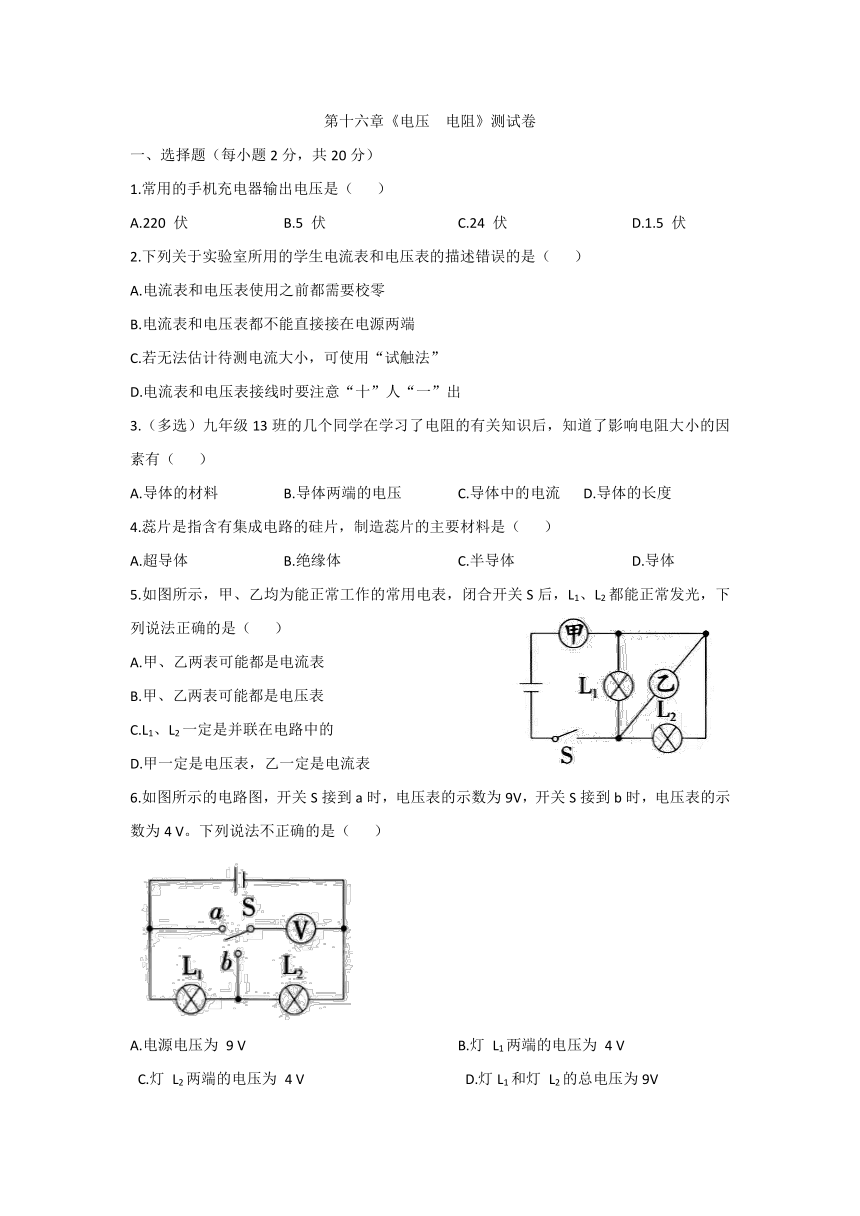

第十六章《电压 电阻》测试卷
一、选择题（每小题2分，共20分）
1.常用的手机充电器输出电压是（ ）
A.220 伏 B.5 伏 C.24 伏 D.1.5 伏
2.下列关于实验室所用的学生电流表和电压表的描述错误的是（ ）
A.电流表和电压表使用之前都需要校零
B.电流表和电压表都不能直接接在电源两端
C.若无法估计待测电流大小，可使用“试触法”
D.电流表和电压表接线时要注意“十”人“一”出
3.（多选）九年级13班的几个同学在学习了电阻的有关知识后，知道了影响电阻大小的因素有（ ）
A.导体的材料 B.导体两端的电压 C.导体中的电流 D.导体的长度
4.蕊片是指含有集成电路的硅片，制造蕊片的主要材料是（ ）
A.超导体 B.绝缘体 C.半导体 D.导体
5.如图所示，甲、乙均为能正常工作的常用电表，闭合开关S后，L1、L2都能正常发光，下列说法正确的是（ ）
A.甲、乙两表可能都是电流表
B.甲、乙两表可能都是电压表
C.L1、L2一定是并联在电路中的
D.甲一定是电压表，乙一定是电流表
6.如图所示的电路图，开关S接到a时，电压表的示数为9V，开关S接到b时，电压表的示数为4 V。下列说法不正确的是（ ）
A.电源电压为 9 V B.灯 L1两端的电压为 4 V
C.灯 L2两端的电压为 4 V D.灯L1和灯 L2的总电压为9V

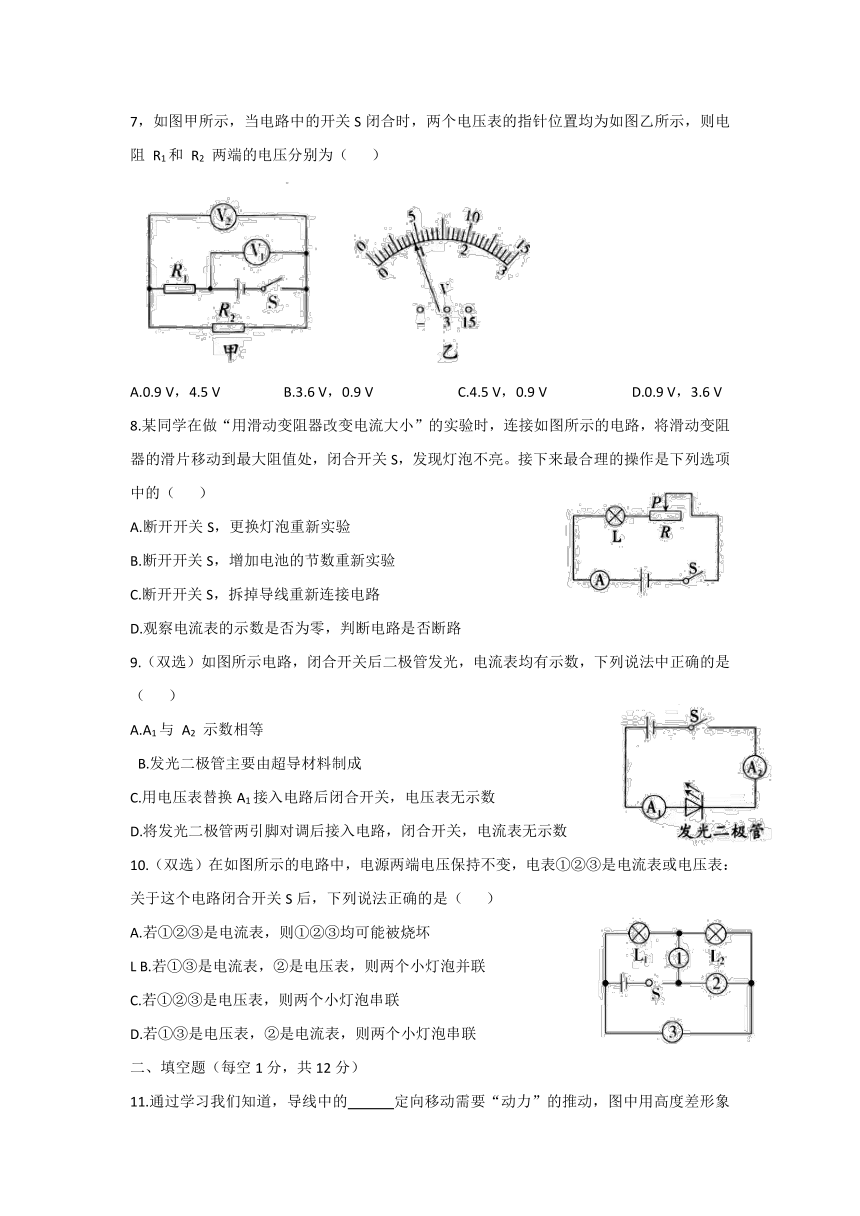

7，如图甲所示，当电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻 R1和 R2 两端的电压分别为（ ）
A.0.9 V，4.5 V B.3.6 V，0.9 V C.4.5 V，0.9 V D.0.9 V，3.6 V
8.某同学在做“用滑动变阻器改变电流大小”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现灯泡不亮。接下来最合理的操作是下列选项中的（ ）
A.断开开关S，更换灯泡重新实验
B.断开开关S，增加电池的节数重新实验
C.断开开关S，拆掉导线重新连接电路
D.观察电流表的示数是否为零，判断电路是否断路
9.（双选）如图所示电路，闭合开关后二极管发光，电流表均有示数，下列说法中正确的是（ ）
A.A1与 A2 示数相等
B.发光二极管主要由超导材料制成
C.用电压表替换A1接入电路后闭合开关，电压表无示数
D.将发光二极管两引脚对调后接入电路，闭合开关，电流表无示数
10.（双选）在如图所示的电路中，电源两端电压保持不变，电表①②③是电流表或电压表：关于这个电路闭合开关S后，下列说法正确的是（ ）
A.若①②③是电流表，则①②③均可能被烧坏
L B.若①③是电流表，②是电压表，则两个小灯泡并联
C.若①②③是电压表，则两个小灯泡串联
D.若①③是电压表，②是电流表，则两个小灯泡串联
二、填空题（每空1分，共12分）

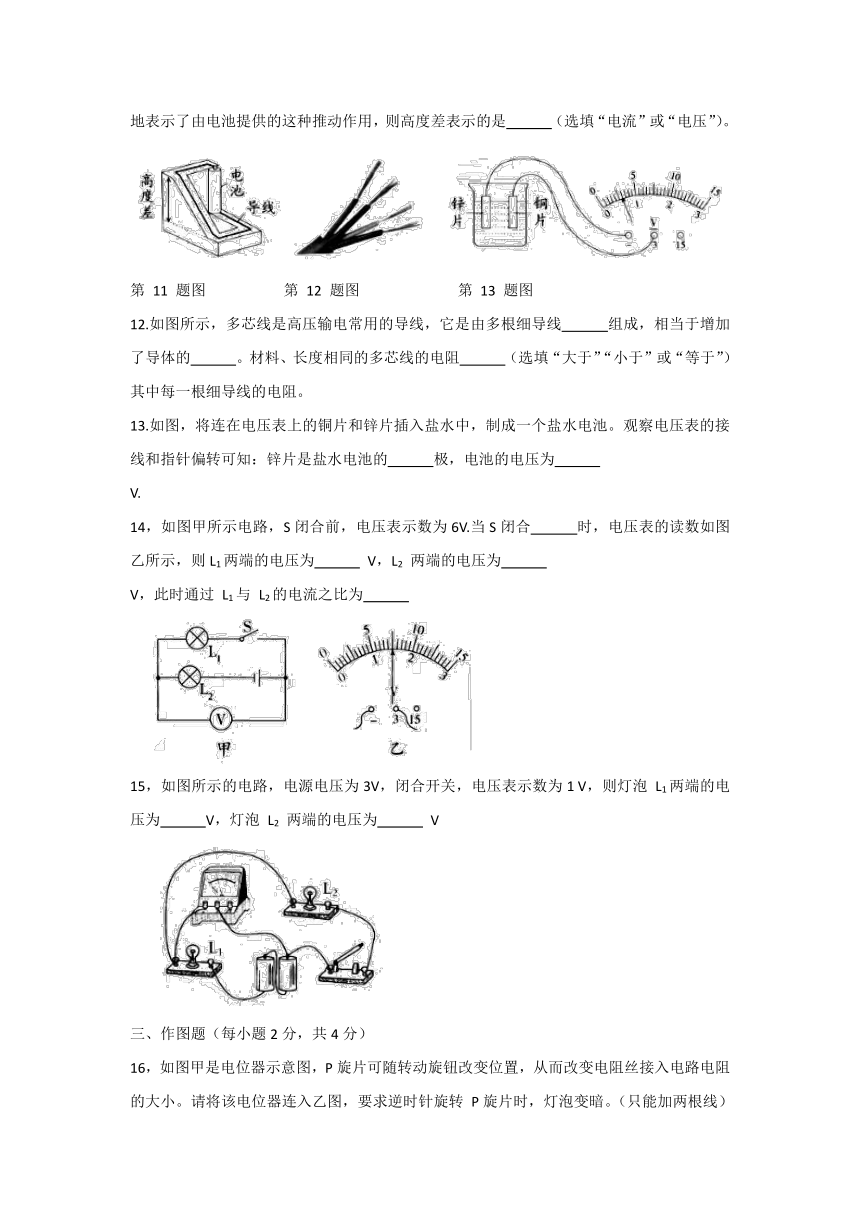

11.通过学习我们知道，导线中的 定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，则高度差表示的是 （选填“电流”或“电压”）。
第 11 题图 第 12 题图 第 13 题图
12.如图所示，多芯线是高压输电常用的导线，它是由多根细导线 组成，相当于增加了导体的 。材料、长度相同的多芯线的电阻 （选填“大于”“小于”或“等于”）其中每一根细导线的电阻。
13.如图，将连在电压表上的铜片和锌片插入盐水中，制成一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的 极，电池的电压为
V.
14，如图甲所示电路，S闭合前，电压表示数为6V.当S闭合 时，电压表的读数如图乙所示，则L1两端的电压为 V，L2 两端的电压为
V，此时通过 L1与 L2的电流之比为
15，如图所示的电路，电源电压为3V，闭合开关，电压表示数为1 V，则灯泡 L1两端的电压为 V，灯泡 L2 两端的电压为 V
三、作图题（每小题2分，共4分）
16，如图甲是电位器示意图，P旋片可随转动旋钮改变位置，从而改变电阻丝接入电路电阻的大小。请将该电位器连入乙图，要求逆时针旋转 P旋片时，灯泡变暗。（只能加两根线）
第 16 题图 第 17 题图
17，请把电路补充完整。已知电源电压为3V，要求：电压表测量灯泡两端电压，变阻器滑片向右滑时灯泡变亮。
四、实验探究题（16 分）
18，如图所示是某实验小组设计的“探究影响导体电阻大小因素”的实验电路。下表中给出了A、B、C、D四种导体的长度、横截面积以及材料种类。（8分）
（1）实验中，通过观察电流表的示数可以判断导体的大小。电路中串联小灯泡的作用是
（2）分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数比接入A导体时更大，说明导体的电阻与导体的
有关。选择这两根导体体现的是 法。
（3）通过对 导体进行实验，可探究电阻的大小与长度的关系。
（4）若把A、B两导体串联后接入电路M、N 两端，发现电流表示数变得更小，说明两导体串联后电路的电阻值将 （选填“变大”“变小”或“不变”），这个现象可以用电阻大小与导体 有关来解释。
（5）选择C和 D导体实验，发现电阻不一样，因为导体电阻有关。
还与导体的
19.（8分）芳芳同学在“探究串联电路电压的规律”实验中，设计了如图所示的电路。
（1）在连接电路时发现，刚接好最后一根导线，电压表的指针就发生了偏转，由此可知在连接电路时，她忘了
（2）芳芳同学正确连接电路后，闭合开关测出了L1两端电压。在测量 L2两端电压时，为节省时间，她采用以下方法：电压表所接的 B 点不动，只断开 A 接点，并改接到 C接点上。则她 （选填“能”或“不能”）测出L2两端的电压，原因是
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBc、UAc，经过多次实验，将得到的数据记录在表中。分析实验数据，你可得到串联电路的电压特点是 。（用公式表示）
五、综合应用题（18 分）
20.（9 分）如图所示，小松利用标有“20Ω 2A”的滑动变阻器设计了一个亮度可调节的小台灯，其中电源电压恒定，忽略灯丝电阻变化。（9分）
（1）闭合开关，当滑片P移至 B 端时，电压表的读数为6 V，求电源电压。
（2）闭合开关，当滑动变阻器滑片P向 A 端移动至某一位置时，电流表示数为0.24A，电压表示数为2V，利用当前所学知识求通过R 的电流和R 两端电压。
（3）滑动变阻器铭牌上“20Ω 2A”分别表示什么意思？
21.（9分）如图（a）所示电路，V1、V2是两个相同的电压表。当闭合开关后，灯泡L1和灯泡L2都发光，这时两个电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置。
（1）求灯泡 L1和灯泡 L2两端的电压；
（2）若将灯泡L1和灯泡L2改接为图（c）所示的电路，电源电压保持不变，当开关S闭合后，灯泡L1和灯泡L2都发光，电流表A2示数为 0.8A，电流表A1示数为0.5A，求此时通过灯泡L2的电流和灯泡L2两端的电压。
