课件14张PPT。循环结构

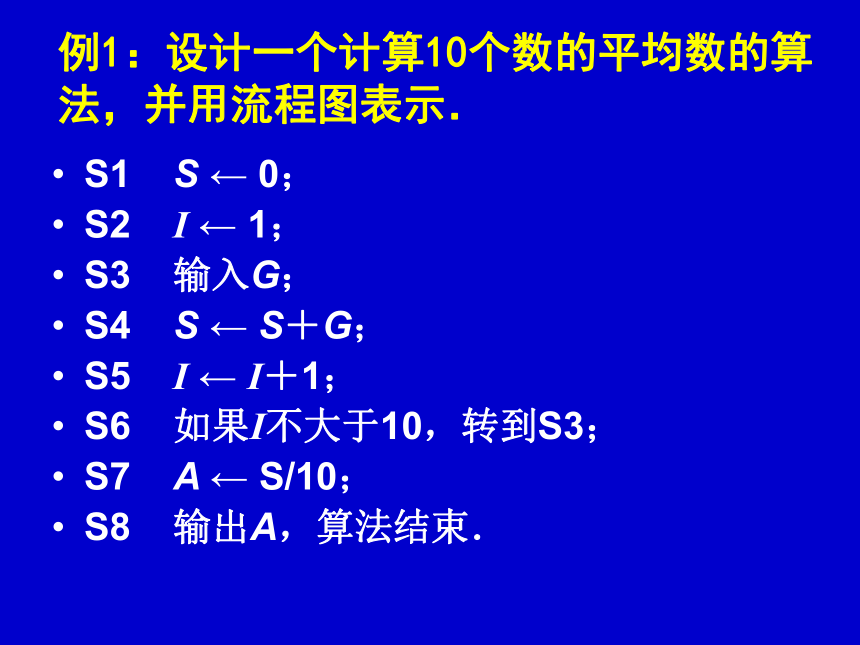

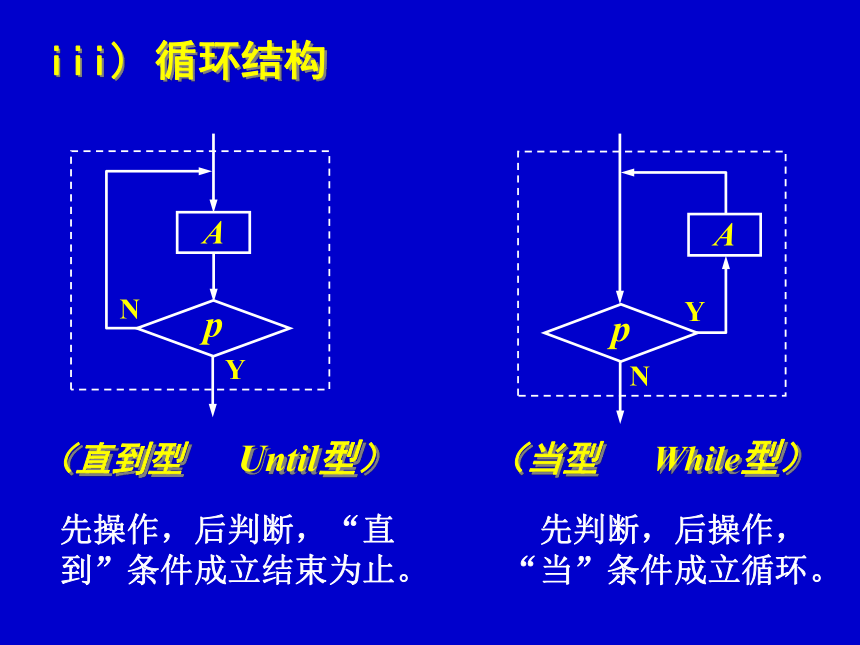

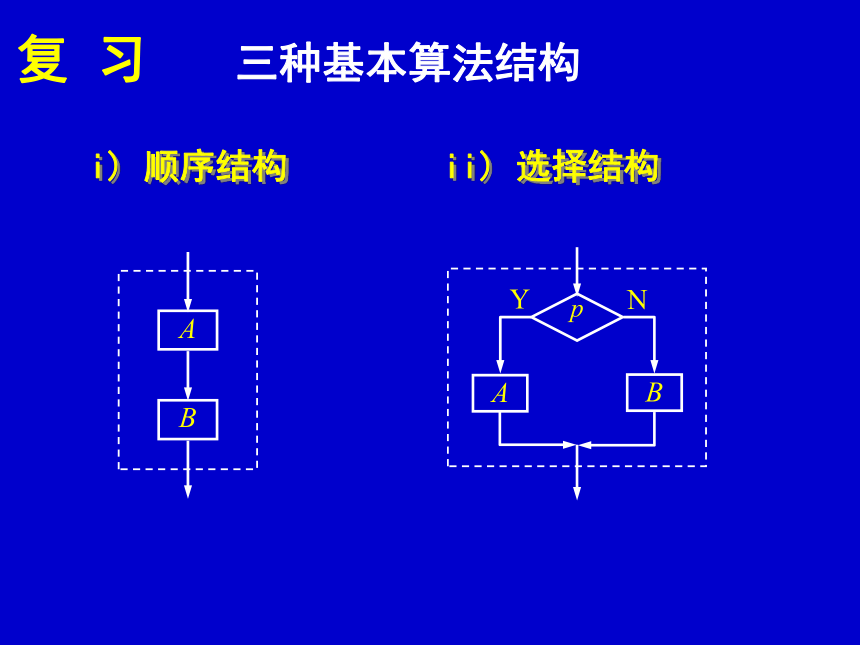

（第二课时）复 习三种基本算法结构i) 顺序结构ii) 选择结构iii) 循环结构（直到型 Until型）（当型 While型）先操作，后判断，“直到”条件成立结束为止。先判断，后操作，“当”条件成立循环。例1：设计一个计算10个数的平均数的算法，并用流程图表示．S1 S ← 0；
S2 I ← 1；
S3 输入G；
S4 S ← S＋G；
S5 I ← I＋1；
S6 如果I不大于10，转到S3；
S7 A ← S/10；

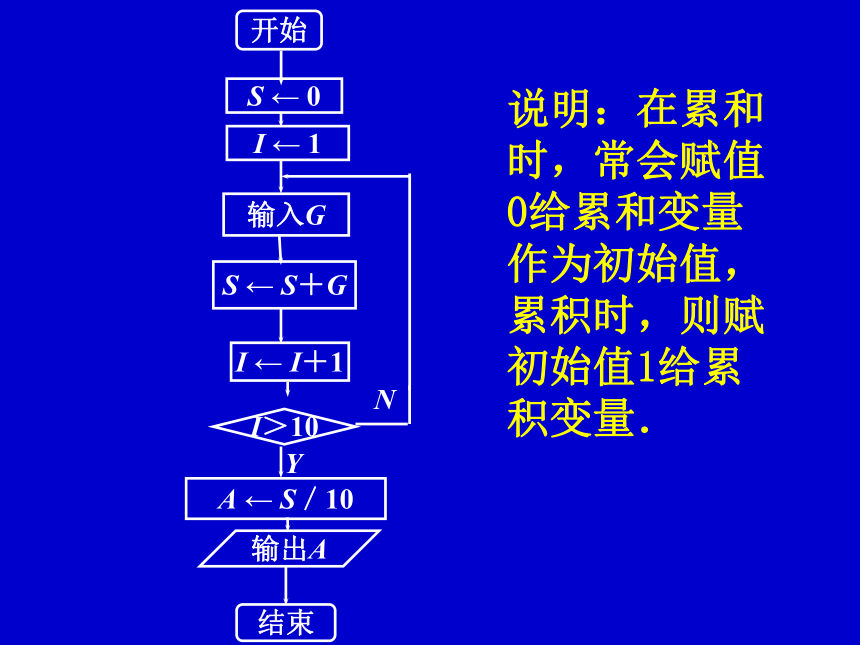

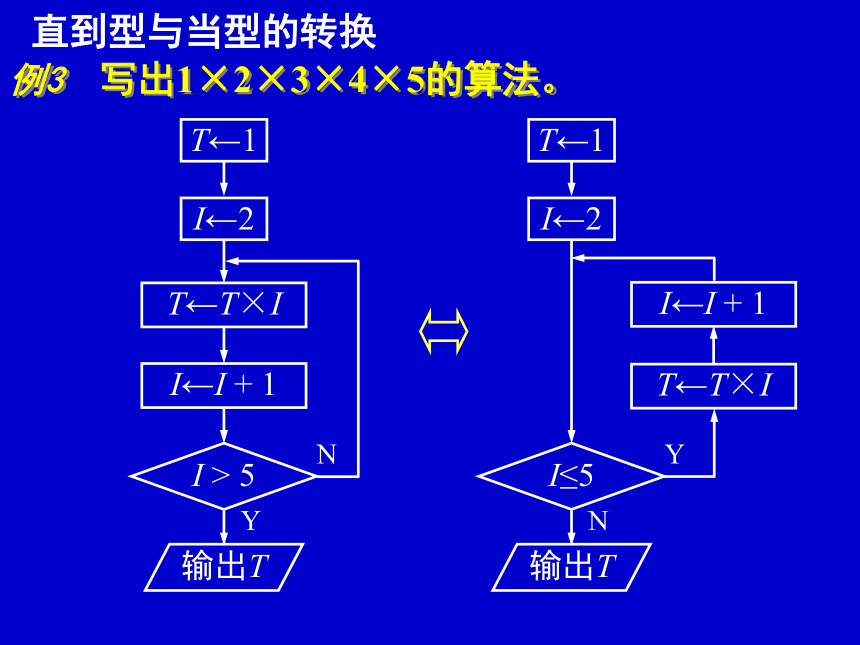

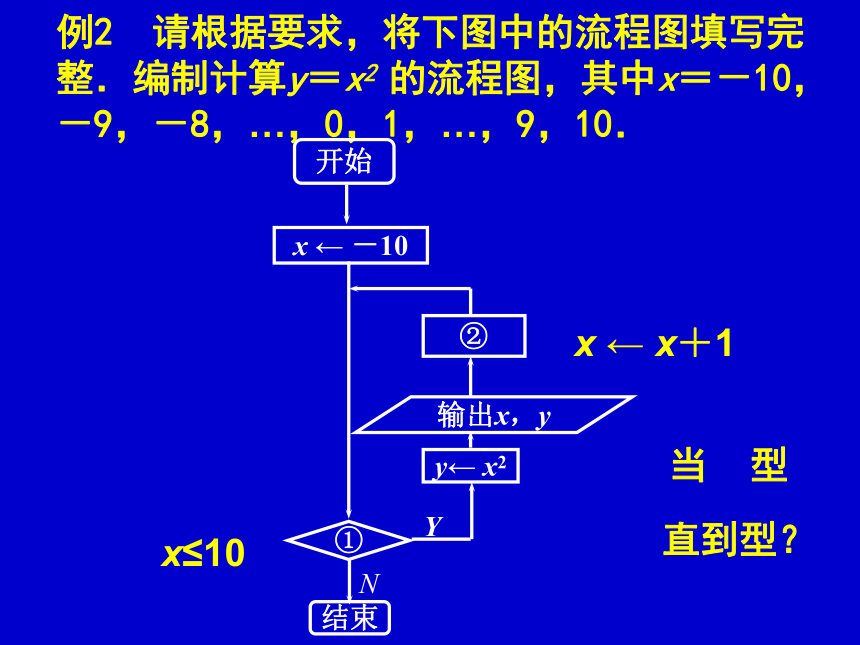

S8 输出A，算法结束．S ← 0I＞10输出ANI ← 1S ← S＋GI ← I＋1输入GA ← S／10说明：在累和时，常会赋值0给累和变量作为初始值，累积时，则赋初始值1给累积变量．例2 请根据要求，将下图中的流程图填写完整．编制计算y＝x2 的流程图，其中x＝－10，－9，－8，…，0，1，…，9，10．x≤10 x ← x＋1 当 型直到型？ 直到型与当型的转换例3 写出1×2×3×4×5的算法。当型循环与直到循环的区别 ①当型循环可以不执行循环体，直到型循环至少执行一次循环体.
②当型循环先判断后执行，直到型循环先执行后判断.
③对同一问题来说，当型循环和直到循环的条件互为反条件. 练 习《评价》P6 第5题书P14 第4题
S1 输入a , b；
S2 ；
S3 ；
S4 输出q , r。练 习练 习书P14 第8题S1 输入x;
S2 如果x=18，转入S3；否 则，
转入S1；
S3 输出x。练 习书P14 第7题
S1 ；
S2 I←1 ；
S3 ；
S4 I←I+1；
S5 如果I不大于6，那么转入S3；
S6 输出S。例4 将316分解成两个正整数之和，其中一个数能被11整除，另一个能被13整除．写出求满足条件的一组解的一个算法（直到型）．S1 x ← 0；
S2 x ← x＋1；
S3 y ← 316－x；
S4 如果x能被11整除，且y能被13整除，转到S5，否则转到S2；
S5 输出x，y，算法结束．开 始结 束
